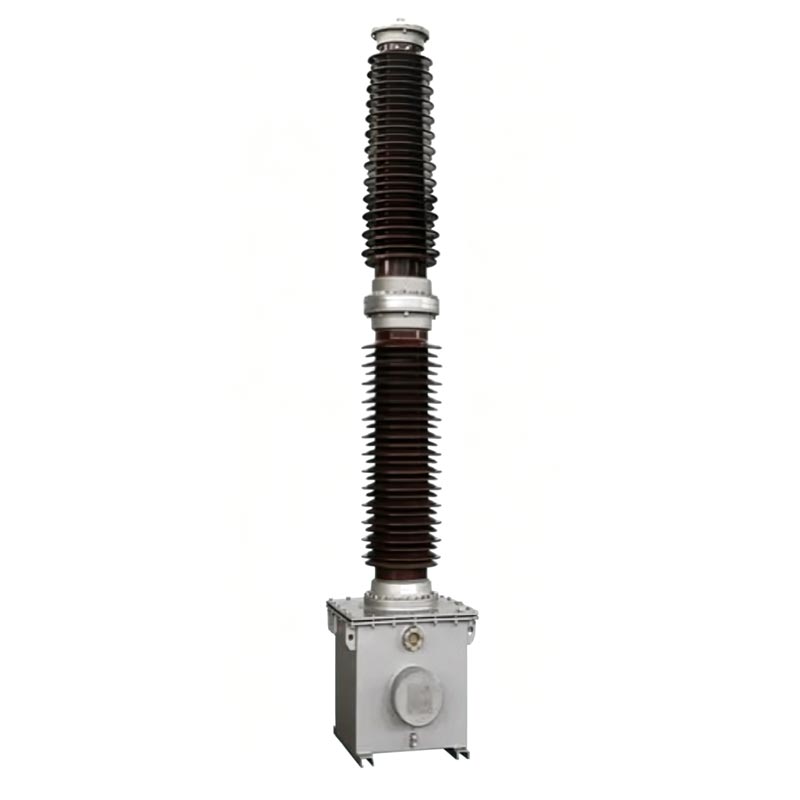

Ang Usune TYD series 110 kV Pt Voltage Transformer ay isang high-performance capacitive voltage transformer partikular dinisenyo para sa 110kV high-voltage power grids. Ang produkto ay gumagamit ng capacitive voltage division principle at isang ganap sealed oil-immersed na istraktura, pag-iwas sa mga pagkukulang ng tradisyonal na mga transformer tulad ng malaking sukat at mahina anti-interference, at nagtataglay ng mahusay na paglaban sa polusyon, pagpaparaya sa mababang temperatura, at paglaban ng hangin. Ito isinasama ng kagamitan ang mga function ng pagsukat, proteksyon, at carrier communication coupling, at ito ay isang pangunahing sumusuporta aparato para sa intelligent na operasyon at pagpapanatili ng 110kV power transmission at transformation system.
Ang 110 kV Pt Voltage Transformer ay mahigpit na sumusunod sa mga pambansang pamantayan GB/T20840.1-2010, GB/T20840.5-2013, at GB/T19749-2005. Ang mga proseso ng disenyo, produksyon, at pagsubok nito ay na-standardize, at lahat ng mga parameter ng pagganap ay nakakatugon sa preventive testing specifications para sa power equipment.
Pangkalahatang Tagubilin
- TYD: Espesyal na code para sa capacitive voltage transformer
- 110/3: Ang na-rate na boltahe ng phase ng system kung saan ito ay katugma ay 110kV
- 0.02: Ang na-rate na kapasidad ng capacitive voltage divider ay 0.02μF
- Code ng katangian ng suffix: H - Uri ng anti-polusyon; G - Uri ng mataas na altitude (angkop para sa mga altitude na higit sa 2000m);
F - Angkop para sa neutral point na hindi epektibong pinagbabatayan na mga sistema
Halimbawa: Ang TYD110/3-0.02FH ay kumakatawan sa isang capacitive voltage transformer na angkop para sa 110kV neutral point non-effectively grounded power grids, na may rated capacitance na 0.02μF at mataas na anti-pollution rating.
Binubuo ng mga coupling capacitor at voltage dividing capacitor na pinagsama-sama. Maramihang mga hanay ng kapasitor ang mga elemento ay konektado sa serye sa loob ng porselana bushing. Gumagamit ito ng mataas na kalidad na manipis na pelikula at capacitor na papel composite dielectric at vacuum na pinapagbinhi ng mataas na kalidad na insulating oil. Ang kagamitan ay may ganap na selyadong istraktura na may built-in na oil compensation device upang mapanatili ang matatag na panloob na presyon, maiwasan ang pagtagas ng langis, alisin ang pangangailangan para sa on-site sampling, epektibong ihiwalay ang panlabas na kahalumigmigan at mga dumi, at tiyaking matatag pagganap ng pagkakabukod.

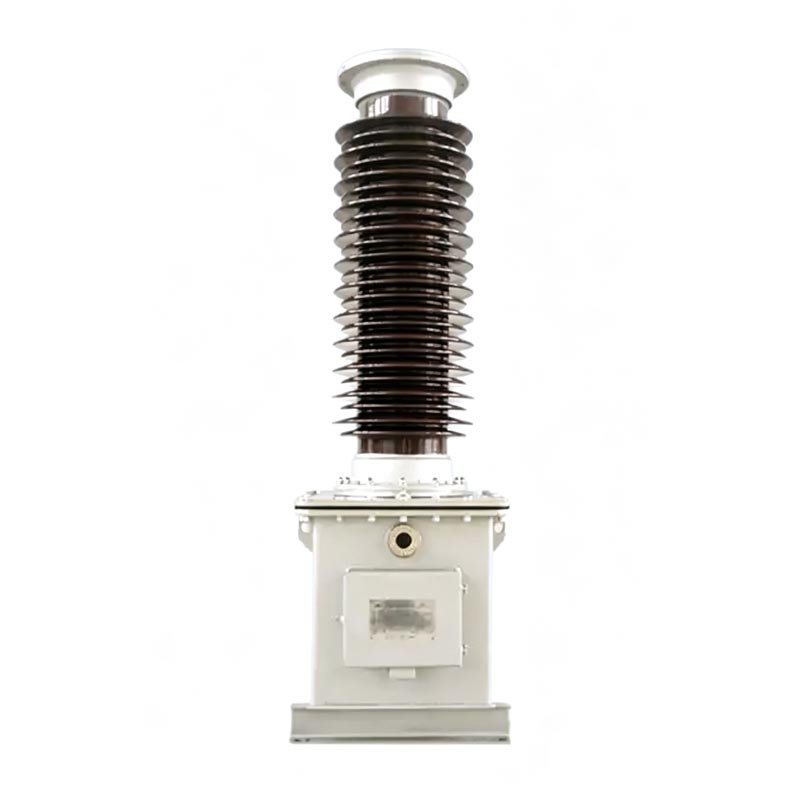

Ang 110 kV Pt Voltage Transformer ay ganap na selyado sa loob ng isang tangke ng bakal na puno ng langis (na nagsisilbi ring isang capacitor base), kabilang ang isang intermediate transformer, isang compensating reactor, at isang fast-saturation reactor damper. Ito ay pre-assembled na may mababang boltahe na naghahati na kapasitor bago umalis sa pabrika. Ang electromagnetic Ang yunit at ang circuit ng langis ng capacitor divider ay ganap na nakahiwalay, na tinitiyak na walang interference at matatag na operasyon. Ang mga pangalawang wiring at carrier wave terminal ay nasa gitnang lokasyon sa isang junction box sa gilid na dingding ng tangke, malinaw na may label para sa madaling on-site na mga kable at pagpapanatili.
Tumpak na ibinababa ang output upang magbigay ng karaniwang mababang boltahe na signal, na nag-aalok ng maaasahang suporta sa data para sa kapangyarihan grid energy metering at real-time na pagsubaybay sa boltahe.
Nilagyan ng proteksyon ng relay at awtomatikong control equipment, nagbibigay-daan ito sa power grid fault identification, pag-verify ng synchronization, at proteksyon ng linya, pagpigil sa pagkasira ng kagamitan at mga aksidente sa power grid na dulot ng mga anomalya ng boltahe.
Nagsisilbing dedikadong coupling capacitor para sa komunikasyon ng carrier ng linya ng kuryente, na nagbibigay ng isang matatag na channel ng signal para sa power grid data transmission at remote na operasyon at pagpapanatili.
- Mga Tugma sa Operating Condition: 50/60Hz AC power system
- Pangalawang Output Voltage: 100/√3V, 100V (karaniwang mga pagtutukoy)
- Dielectric Loss Tangent: ≤0.002
- Error sa Capacitor: Hindi hihigit sa ±2% ng rating ng nameplate
- Insulation Resistance: ≥500MΩ (sinusukat gamit ang 2500V megohmmeter)
- Overvoltage Operation Capability: Pangmatagalang operasyon sa 1.2 beses na rate ng boltahe; panandaliang operasyon sa 1.5
beses na na-rate ang boltahe sa loob ng 30 segundo; Ang Type F ay maaaring gumana nang tuluy-tuloy sa loob ng 8 oras sa 1.9 beses na rate ng boltahe
- Operating Temperature: -40℃~+45℃ (nako-customize para sa mga espesyal na kundisyon)
- Pinakamataas na Paglaban sa Bilis ng Hangin: 150km/h
- Naaangkop na Altitude: ≤2000m (magagamit ang mga high-altitude na modelo kapag hiniling)
- Pinakamataas na Kapal ng Icing: 10mm
- Rating laban sa polusyon: Standard Class D (distansya ng creepage ≥ 43.3 mm/kV), opsyonal na Class E (distansya ng creepage ≥
53.7 mm/kV)

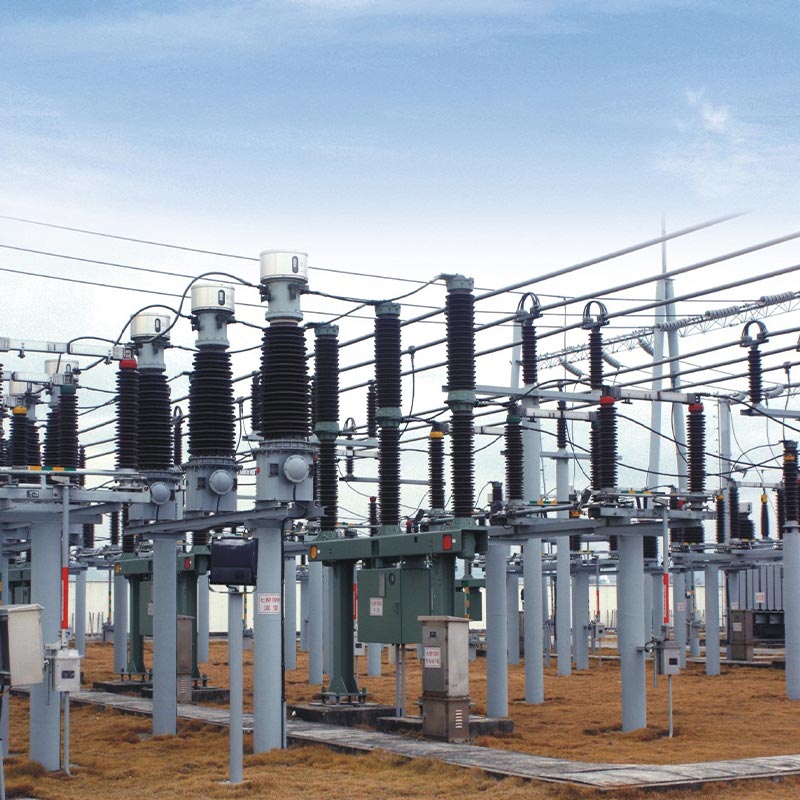

Ang Usune TYD110/3-0.02FH anti-pollution 110 kV Pt Voltage Transformer ay matagumpay na nailapat sa isang panlabas proyekto ng pagsasaayos ng isang 110kV regional substation sa Zhejiang Province. Ang substation na ito ay nagsisilbi sa paligid mga industrial park at residential na lugar, na nangangailangan ng napakataas na katatagan ng supply ng kuryente at pagiging maaasahan ng kagamitan. Matatagpuan sa isang lugar sa baybayin na may mataas na kahalumigmigan, mataas na spray ng asin, at mabigat na polusyon, at may madalas na hanging dagat, hinihingi ng proyekto ang mahigpit na anti-polusyon, anti-corrosion, at anti-aging na pagganap mula sa mataas na boltahe kagamitan.
Ang kagamitan ay itinaas, na-install, at kinomisyon nang mahigpit ayon sa mga detalye ng tagagawa bago isasagawa. Dalawang taon ng on-site na operasyon at pagpapanatili at regular na data ng pagsubok ay nagpapakita na ang mga pangunahing parameter tulad ng kapasidad ng kagamitan at pagkawala ng dielectric ay patuloy na nakakatugon sa mga pambansang pamantayan, na may hindi mga isyu gaya ng pagtagas ng langis, abnormal na ingay, o parameter drift. Ang superior nito na anti-fouling at anti-corrosion ang istraktura ay epektibong lumalaban sa kaagnasan ng coastal salt spray at mahalumigmig na hangin, pag-iwas sa mga karaniwang pagkakamali tulad ng pagtanda ng pagkakabukod at pagbabagu-bago ng boltahe sa tradisyunal na mga transformer ng instrumento. Ito ay matatag na kumukumpleto ng kapangyarihan pagsukat, pagsubaybay sa boltahe, at pagkabit ng komunikasyon ng carrier, tinitiyak ang tuluy-tuloy at ligtas na supply ng kuryente sa substation, at ganap na pag-verify sa katatagan at kakayahang umangkop ng produkto sa ilalim ng malupit na mga kondisyon sa labas.
Ang kagamitan ay ipinadala bilang isang kumpletong hanay ng capacitor voltage divider + electromagnetic device. Ang pag-install ay dapat mahigpit na sumunod sa mga numero ng nameplate; Ang di-makatwirang paghahalo at pagpapalit ay mahigpit na ipinagbabawal. Para sa kagamitan hoisting, ang nakalaang mga butas sa pag-aangat para sa tangke ng langis ng electromagnetic unit ay dapat gamitin; direktang pag-angat ng ipinagbabawal ang capacitor porcelain bushings. Ang pundasyon ay naayos na may M20 high-strength bolts, at sa pangkalahatan Ang anggulo ng pagkahilig ng pag-install ay ≤2/1000mm upang matiyak ang matatag na operasyon ng kagamitan.
Mga Pangunahing Kinakailangan sa Pag-wire: Ang mga terminal ng damper na d1 at d2 ay dapat na mapagkakatiwalaang konektado; ang mga bukas na circuit ay mahigpit ipinagbabawal. Kapag hindi nakakonekta sa kagamitan ng carrier, ang mga terminal ng N at X ay dapat na mapagkakatiwalaan na short-circuited. Sa panahon ng pagpapatakbo ng kagamitan, ang terminal X ay dapat na direkta at mapagkakatiwalaang pinagbabatayan upang maiwasan ang mataas na boltahe mula sa pagpasok sa pangalawang enclosure, pagkasira ng kagamitan, at paglalagay ng panganib sa personal na kaligtasan.
Nagtatampok ang kagamitan ng isang ganap na selyadong istraktura na nahuhulog sa langis, na tinitiyak ang matatag na pagganap at inaalis ang pangangailangan para sa regular na sampling ng langis at pagsubok. Ang regular na pagpapanatili ay nangangailangan lamang ng mga pana-panahong pagsusuri sa sealing ng kagamitan kondisyon, higpit ng terminal, at pag-troubleshoot para sa mga abnormal na ingay, pangalawang anomalya ng boltahe, at biglaang mga spike ng boltahe sa bukas na koneksyon ng delta. Hindi awtorisadong pag-disassembly ng mga fastening bolts at sealing ng kagamitan ang istraktura ay mahigpit na ipinagbabawal. Ang capacitor divider at electromagnetic device ay hindi dapat i-disassemble nang wala pahintulot ng tagagawa. Matapos maalis ang kagamitan, dapat itong ibigay sa lokal na kapaligiran departamento ng proteksyon para sa sentralisado at hindi nakakapinsalang pagtatapon upang maiwasan ang polusyon sa kapaligiran.
Ang H ay ang uri na lumalaban sa polusyon, na angkop para sa mga sitwasyong pang-industriya sa baybayin at mabigat na polusyon, na may pinahusay na distansya ng creepage at paglaban sa kaagnasan; Ang G ay ang uri ng mataas na altitude, na na-optimize para sa mga lugar sa itaas ng 2000m altitude, angkop para sa mababang boltahe at malakas na kapaligiran ng ultraviolet; Ang F ay isang dedikadong uri para sa neutral na punto na hindi epektibo grounding, na may mas malakas na overvoltage tolerance, na angkop para sa kaukulang power grid system. Ang angkop na modelo maaaring mapili batay sa heograpikal na kapaligiran ng proyekto at sistema ng power grid.
Ang D1 at D2 ay mga damper terminal. Ang pagbubukas ng mga ito ay magsasanhi ng damper failure, na magti-trigger ng internal overvoltage surges at nagiging sanhi ng permanenteng pinsala sa mga capacitor at electromagnetic unit. Kapag walang nakakonektang kagamitan sa carrier, ang pagdiskonekta ng mga terminal N-X ay magbibigay-daan sa mataas na boltahe na pumasok sa pangalawang junction box, na nasusunog ang pangalawang kagamitan sa pagsubaybay at proteksyon at nagiging sanhi ng isang aksidente sa kaligtasan. Ang pagiging maaasahan ng mga koneksyon sa terminal ay dapat na suriin bago i-commissioning ang kagamitan.
Hindi, hindi kinakailangan ang panaka-nakang sampling at pagsubok ng langis. Ang electromagnetic unit ay gumagana sa mababang boltahe, at a Ang kumpletong hanay ng sealing at mga pagsubok sa pagganap ay nakumpleto bago umalis sa pabrika, na tinitiyak na maaasahan pagganap ng sealing. Ang on-site sampling ay makakagambala sa panloob na balanse ng presyon ng kagamitan, na humahantong sa mga potensyal na problema tulad ng pagbaba ng antas ng langis, pagpasok ng moisture, at pagkasira ng pagkakabukod. Mga regular na pagsusuri lamang kailangang i-verify ang integridad ng mga seal at ang katatagan ng mga de-koryenteng parameter. Kung abnormal ang mga parameter, makipag-ugnayan sa tagagawa para sa espesyal na pagsubok.
