Panlabas na Voltage Transformer

Ang serye ng Usune TYD na Outdoor Voltage Transformer ay sumasaklaw sa lahat ng antas ng boltahe mula 35kV hanggang 220kV, na nagko-convert ng mataas na boltahe sistema sa 100/√3 V o 100 V na karaniwang mababang boltahe na mga signal upang matugunan ang mga pangangailangan ng pagsukat ng enerhiya, pagsukat ng boltahe, proteksyon ng relay, at pag-verify ng pag-synchronize ng grid. Kung ikukumpara sa tradisyonal na electromagnetic voltage transformer, ang produktong ito ay nagtatampok din ng power line carrier communication coupling, pag-iwas sa mga isyu sa ferroresonance. Pangkalahatan nito maaasahan ang istraktura, tinitiyak ang pangmatagalang ligtas at matatag na operasyon ng mga high-voltage power grids, na ginagawa itong isang core sumusuporta sa device para sa pagbuo ng smart grid.

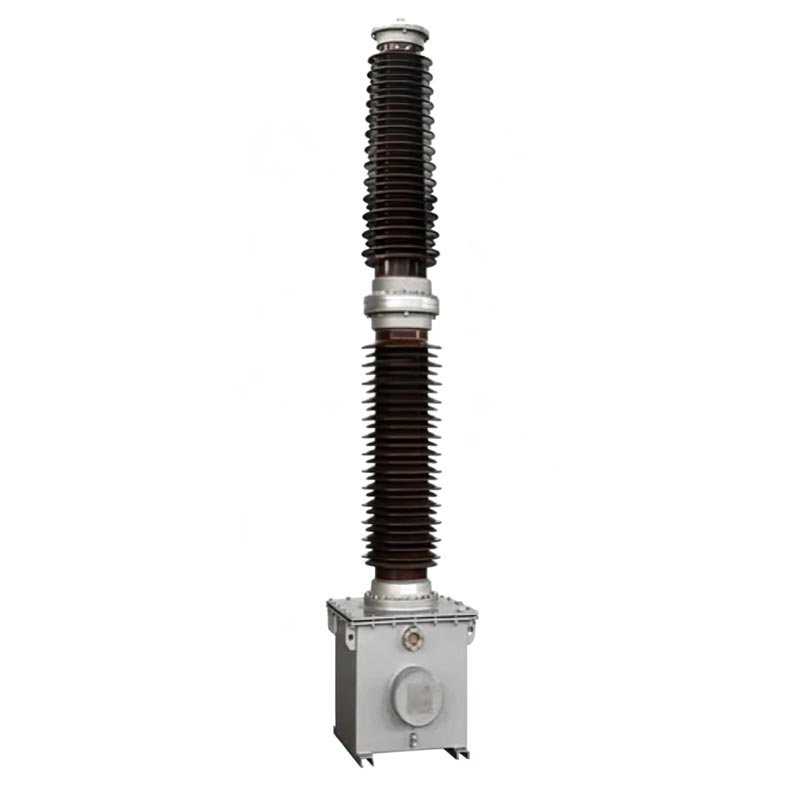

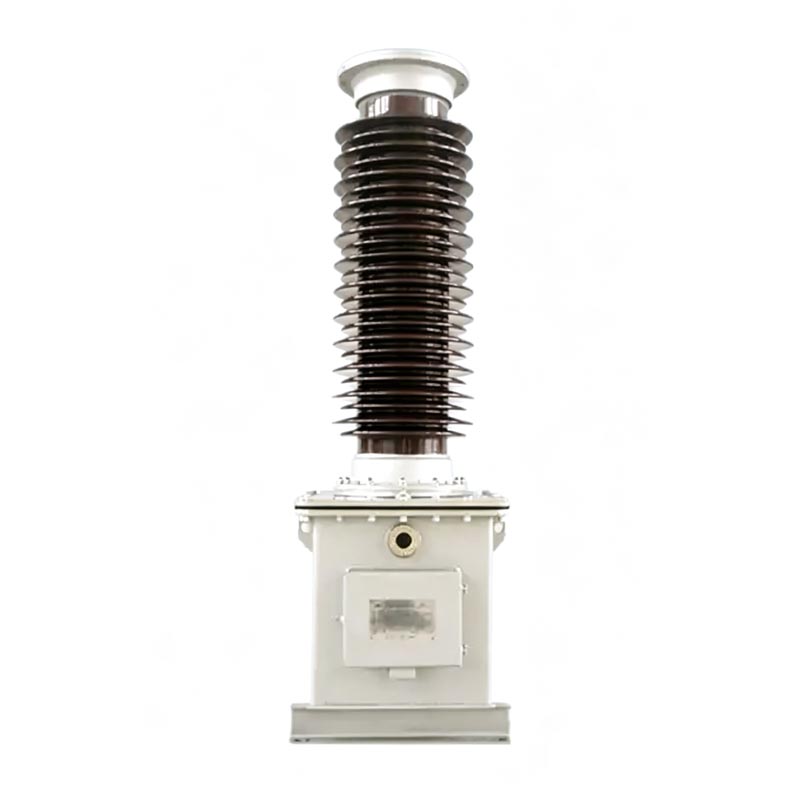

Transformer ng Boltahe ng Capacitor

TYD-35 (66, 110/220)kV-0.01 (0.02)

Pangkalahatang Tagubilin

Paliwanag ng Modelo ng Produkto

Ang mga code ng modelo ng serye ng TYD ay malinaw na tumutukoy sa mga parameter ng produkto at mga naaangkop na sitwasyon, na nagpapadali sa engineering pagpili at pag-install sa site. Ang mga patakaran sa coding ay ang mga sumusunod:

1. Istruktura ng Modelo: TYD ① – ② ③

- TYD: Code para sa capacitive voltage transformer
- ①: Rated phase voltage ng system (unit: kV)
- ②: Rated capacitance ng boltahe divider (unit: μF, opsyonal na 0.01μF, 0.02μF)
- ③: Functional na feature na suffix code

2. Paliwanag ng Suffix Code:

- H: Uri na lumalaban sa polusyon, na angkop para sa mga lugar na lubhang marumi
- G: Uri ng mataas na altitude, angkop para sa mga lugar na mas mataas sa 2000m altitude
- F: Angkop para sa neutral point na hindi epektibong pinagbabatayan ng mga sistema

3.Karaniwang Halimbawa ng Modelo

TYD110/√3-0.02FH, na kumakatawan sa isang 110kV na antas ng boltahe, isang boltahe na may rating na kapasidad na 0.02μF, na angkop para sa neutral point non-effectively grounded system at Class D pollution environment, isang capacitive voltage transformer.

Mga Pangunahing Pag-andar

1. Tumpak na Pagsusukat at Pagsukat ng Boltahe

Pinapagana ang high-precision na pagkuha ng boltahe at pagsukat ng enerhiya, na tinitiyak ang tumpak na pag-aayos ng grid ng kuryente data ng pagkonsumo.

2.Power Grid Protection at Awtomatikong Kontrol

Nagbibigay ng mga stable na signal ng boltahe para sa proteksyon ng relay, awtomatikong kontrol ng power grid, at pag-synchronize pag-verify, na nagbibigay-daan sa mabilis na pagtugon sa mga pagkakamali ng system.

3.Power Line Communication Coupling

Nagsisilbing coupling capacitor para sa komunikasyon ng power line carrier, na nakakamit ng power line signal transmission nang walang karagdagang mga kable.

Pamantayan sa Pagpapatupad

Ang buong proseso ng produksyon at pagsubok ng Outdoor Voltage Transformer ay mahigpit na sumusunod sa pambansa mga makapangyarihang pamantayan, ganap na nakakatugon sa mga detalye ng pagtanggap ng engineering:
- GB/T20840.1-2010 "Mga Transformer ng Instrumento - Bahagi 1: Pangkalahatang Mga Kinakailangang Teknikal"
- GB/T20840.5-2013 "Mga Transformer ng Instrumento - Bahagi 5: Mga Karagdagang Kinakailangang Teknikal para sa Capacitive Voltage Mga transformer"
- GB/T19749-2005 "Mga Pinagsamang Capacitor at Capacitive Voltage Divider"

Naaangkop na Kondisyon sa Kapaligiran

Ipinagmamalaki ng Outdoor Voltage Transformer ang mahusay na kakayahang umangkop sa kapaligiran at maaaring gumana nang matatag sa ilalim ng kumplikado mga kondisyon sa labas. Ang mga karaniwang naaangkop na parameter ay ang mga sumusunod:
- Mga Sitwasyon sa Pag-install: Angkop para sa parehong panloob at panlabas na paggamit
- Temperatura sa paligid: -40℃～+45℃ (Maaaring i-customize at pag-usapan ang mga espesyal na kundisyon)
- Pinakamataas na Bilis ng Hangin: ≤150km/h
- Na-rate na Altitude: ≤2000m (G-type na high-altitude na bersyon ay umaangkop sa mas matataas na altitude)
- Kapal ng Icing: ≤10mm
- Rating laban sa polusyon: Standard Class D (distansya ng creepage ≥ 43.3mm/kV), opsyonal na Class E (distansya ng creepage ≥ 53.7mm/kV)

Mga Kalamangan sa Structural ng Produkto

Ang Usune TYD series na CVT ay gumagamit ng modular integrated structure, na binubuo ng dalawang pangunahing bahagi: isang capacitive voltage divider at isang electromagnetic device. Ang istraktura ay matatag at matibay:

1.High-strength Capacitive Voltage Divider

Gumagamit ng mataas na kalidad na thin-film at capacitor paper composite dielectric. Maramihang mga elemento ng kapasitor ay konektado sa serye sa loob ng porselana bushing, vacuum-impregnated na may mataas na kalidad na insulating langis. Ang ganap selyadong istraktura ay nilagyan ng isang oil compensation device upang mapanatili ang panloob na katatagan ng boltahe, inaalis ang langis mga problema sa pagtagas at kahalumigmigan. Tinitiyak ng bolt assembly structure ang maginhawang pag-install at secure na koneksyon.

2. Pinagsamang Electromagnetic Device

May kasamang built-in na intermediate transformer, compensating reactor, at fast-saturating reactor damper, lahat ay selyadong sa loob ng isang tangke ng bakal na puno ng langis. Ito ay pre-assembled na may mababang boltahe divider bago umalis sa pabrika, pagtiyak ng kumpletong paghihiwalay ng insulating oil system at pag-aalis ng interference sa isa't isa.

3. Disenyo ng Proteksyon sa Kaligtasan

Nilagyan ng dedikadong damping, grounding, at carrier wave terminal na may malinaw na marka. Maramihang proteksiyon epektibong pinipigilan ng mga istruktura ang mga panganib sa kaligtasan tulad ng mataas na boltahe na pagtagas at pinsala sa pangalawang kagamitan.

Aplikasyon sa Inhinyero Cas

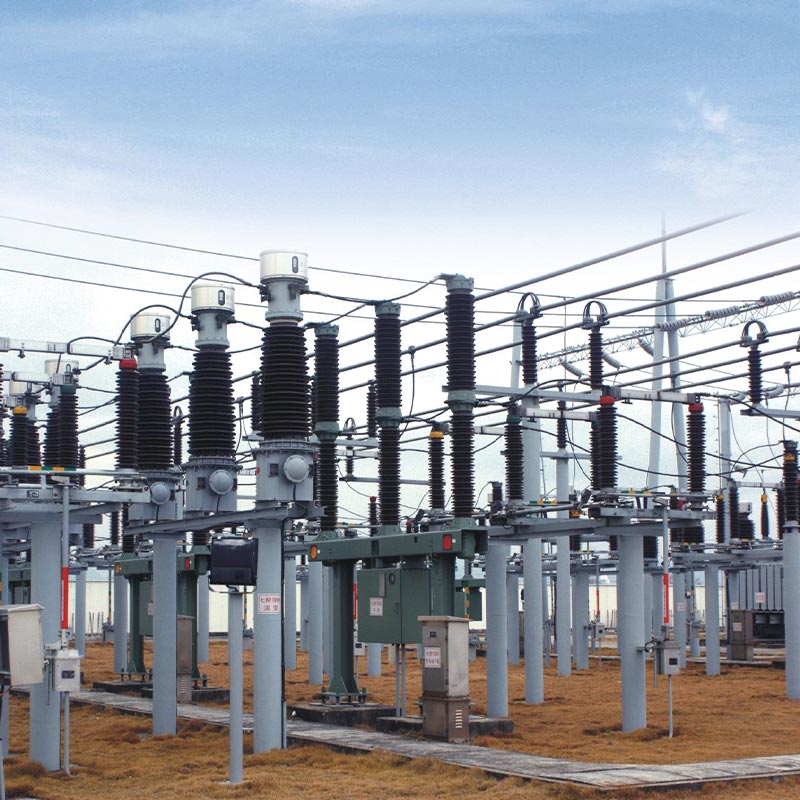

Bilang isang de-kalidad na supplier ng high-voltage CVT equipment, ang mga transformer ng boltahe ng serye ng TYD ng Usune ay naging matagumpay na inilapat sa isang pangunahing proyekto sa 110kV urban power grid renovation sa Zhoushan, Zhejiang Province. Ang pinili ng proyekto ang klasikong modelong TYD110/√3-0.02FH, na angkop para sa kumplikadong mga kondisyon ng pagpapatakbo ng lokal lugar sa baybayin na may mabigat na polusyon at isang hindi epektibong grounded neutral na punto.
Ang orihinal na kagamitan sa substation na ito ay nagdusa mula sa hindi matatag na pagsukat ng boltahe at mahinang anti-interference mga kakayahan. Matapos palitan ang mga CVT ng mga Usune TYD series na CVT, ang kagamitan ay gumagana nang matatag para sa higit pa higit sa 3 taon, pinapanatili ang tumpak na pagsukat at matatag na output ng signal kahit na sa malupit na kapaligiran tulad ng mataas halumigmig, spray ng asin, at malakas na hangin. Nagbibigay ito ng maaasahang suporta para sa proteksyon at carrier ng relay ng substation komunikasyon, epektibong pagpapabuti ng pagiging maaasahan ng rehiyonal na operasyon ng grid ng kapangyarihan, pagbabawas ng kagamitan mga rate ng pagkabigo, at ganap na pag-verify ng mahusay na paglaban sa panahon ng produkto at pagganap ng paglaban sa polusyon.

Mga Detalye ng Operasyon at Pagpapanatili

1. Mga Core Operating Parameter

- Pangmatagalang operasyon: 1.2 beses na naka-rate na boltahe (1.2Un)
- Panandaliang overload: Maaaring gumana nang 30 segundo sa 1.5Un na boltahe
- F-type na nakatuon: Maaaring patuloy na gumana sa loob ng 8 oras sa 1.9Un na boltahe

2. Pang-araw-araw na Pangangailangan sa Pagpapanatili

- Regular na suriin ang kondisyon ng sealing ng kagamitan upang maiwasan ang pagtagas ng langis ng insulating;
- Tiyakin ang maaasahang koneksyon ng mga terminal ng pamamasa d1 at d2; ang operasyon ng open-circuit ay mahigpit na ipinagbabawal;
- Kapag hindi nakakonekta sa kagamitan ng carrier, ang mga terminal ng N at X ay dapat na mapagkakatiwalaan na short-circuited;
- Ang hindi awtorisadong pag-disassembly ng mga sealing bolts at oil filling hole sealing structures ay ipinagbabawal;
- Ang regular na oil sampling at pagsubok ng electromagnetic unit ay hindi kinakailangan upang maiwasan ang mga panganib sa kaligtasan na dulot ng langis bumababa ang antas.

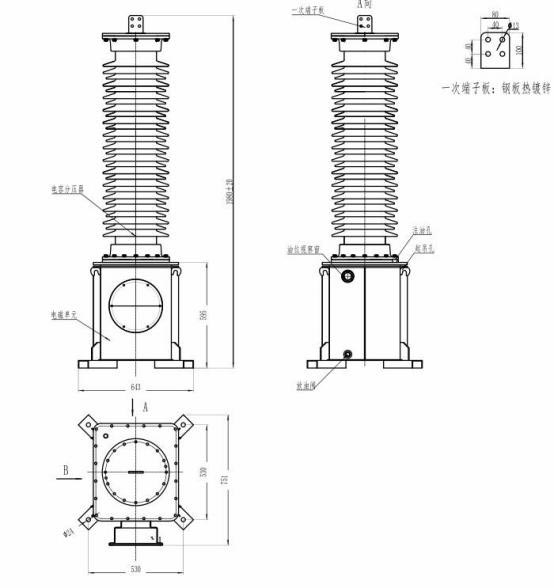

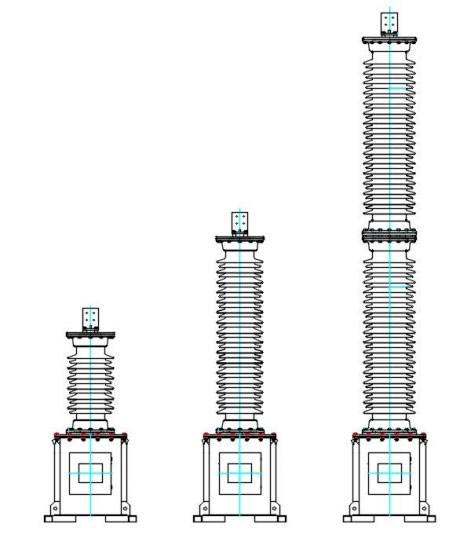

Mga sukat ng produkto.

Sanggunian ng Proyekto

Cas-space Rocket Launch Project

Ulat sa Pagsubok

FAQ

Q1: Anong mga pangunahing pagsubok ang kailangang kumpletuhin bago i-commission ang Usune TYD series na CVT?

Tatlong pangunahing pagsubok ang dapat makumpleto ayon sa pamantayan ng DL/T596-1996: Una, ang capacitance at dielectric ang pagkawala ng capacitor divider ay dapat masuri, na ang halaga ng kapasidad ay lumilihis mula sa nameplate ng ≤2% at ang dielectric loss padaplis ≤0.002. Pangalawa, ang paglaban ng pagkakabukod ng electromagnetic unit ay dapat na masuri gamit ang a 2500V megohmmeter, na may paglaban sa pagkakabukod ng bawat terminal sa lupa ≥500MΩ. Pangatlo, ang pagkakalibrate ng katumpakan Ang pagsubok ay nangangailangan ng pagtaas ng anggulo ng mataas na boltahe na mga lead upang mabawasan ang stray capacitance interference at matiyak katumpakan ng pagsukat.

Q2: Ano ang mga pangunahing pag-iingat para sa on-site na pag-install ng Outdoor Voltage Transformer?

Una, ang capacitor divider at electromagnetic device ay isang matching set at dapat na mai-install ayon sa mga numero ng nameplate; hindi sila maaaring palitan nang basta-basta. Pangalawa, ang mga nakakataas na butas ng electromagnetic unit tangke ng langis ay dapat gamitin para sa hoisting; ang pag-angat ng capacitor porcelain sleeve ay ipinagbabawal upang maiwasan ang kagamitan pinsala. Pangatlo, ang pundasyon ay dapat na maayos sa M20 na may mataas na lakas na bolts, at ang pangkalahatang pagtabingi ng kagamitan ay dapat hindi hihigit sa 2/1000mm. Pang-apat, tiyakin na ang X terminal ay mapagkakatiwalaang naka-ground at ang damping terminal ay ligtas konektado upang maiwasan ang pagkasira ng kagamitan.

T3: Anong mga sitwasyon ang angkop para sa H, G, at F na mga modelo ng suffix?

Ang H ay ang uri ng anti-polusyon, na angkop para sa mabigat na polusyon at lubhang kinakaing unti-unti na mga kapaligiran tulad ng mga lugar sa baybayin at pang-industriya na mga minahan; Ang G ay ang uri ng mataas na altitude, na-optimize para sa mataas na altitude, mababang boltahe, at mababang temperatura kapaligiran, na angkop para sa mga lugar na higit sa 2000m; Ang F ay ang uri ng system-adaptive, partikular na idinisenyo para sa neutral-point non-effectively grounded power system, na may mas malakas na overvoltage tolerance, na angkop para sa espesyal na power grid mga kondisyon ng pagpapatakbo.

Lakas ng Pabrika at Garantiyang Serbisyo

Ang Zhejiang Usune Electric ay isang propesyonal na high-voltage electrical equipment factory na nagsasama ng R&D, produksyon, at benta. Sa mga taon ng karanasan sa larangan ng high-voltage transformer, nagtataglay ito ng kumpletong sistema ng produksyon at mahigpit na proseso ng inspeksyon ng kalidad. Ang lahat ng mga produkto ng TYD ay nakapasa sa pambansang pamantayang pagsubok, na tinitiyak na matatag pagganap at mataas na cost-effectiveness. Ang mga standardized na produkto at customized na solusyon ay maaaring ibigay ayon sa iba't ibang antas ng boltahe, mga kondisyon sa kapaligiran, at mga kinakailangan sa grid ng kuryente, na nagbibigay ng maaasahang mataas na boltahe pansuportang kagamitan para sa pandaigdigang mga proyekto ng kuryente.
