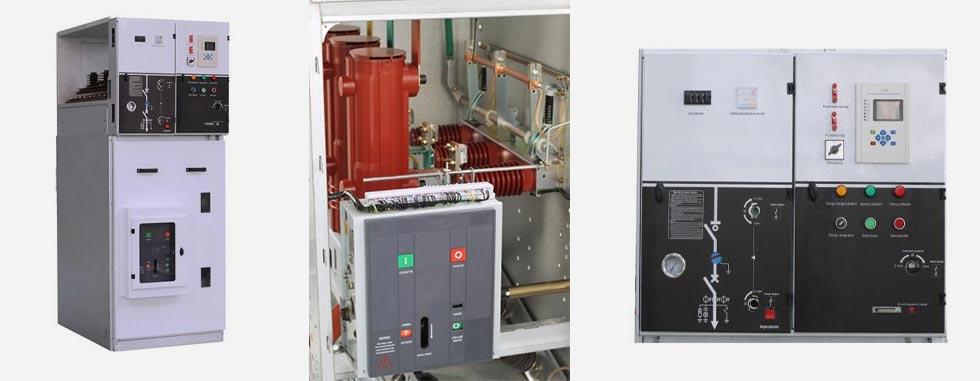

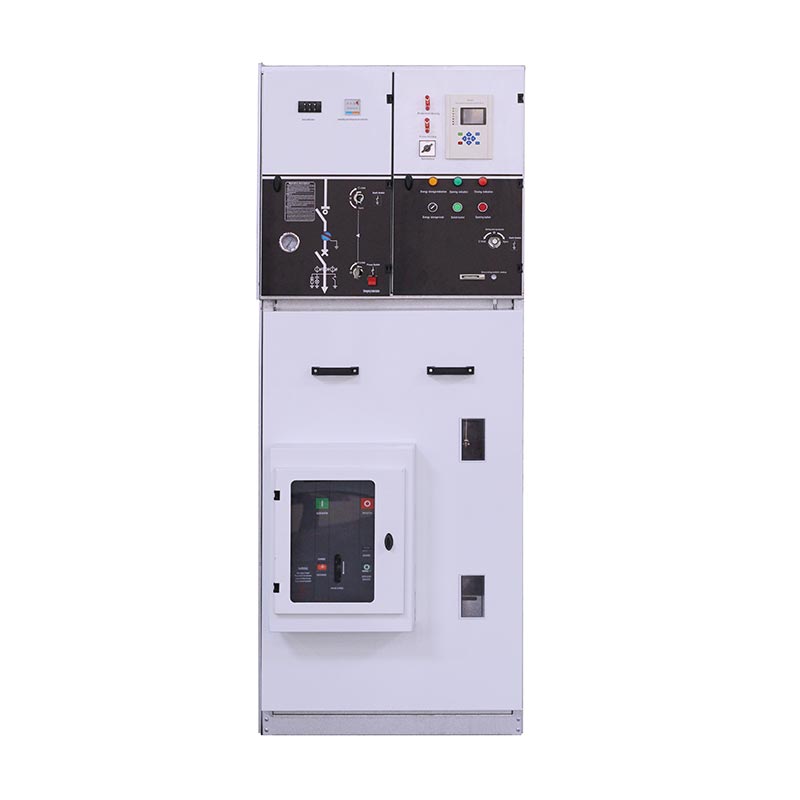

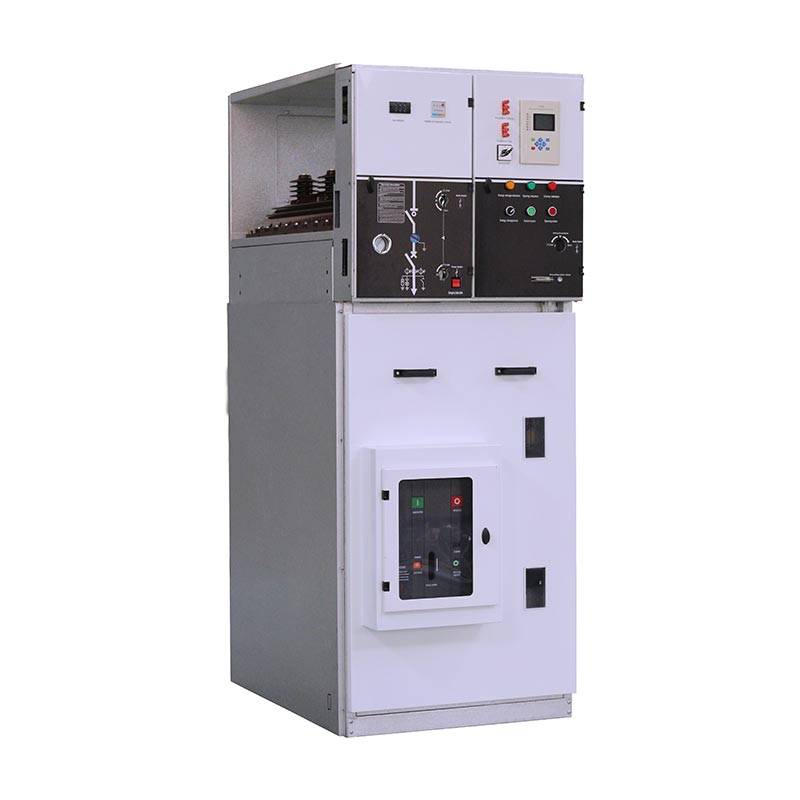

Pangunahing Unit ng Ring na May Circuit Breaker

Ang USUNE XGN15 series Ring Main Unit With Circuit Breaker ay isang compact, scalable, metal-enclosed switchgear dinisenyo para sa automation ng pamamahagi ng kuryente. Ang buong cabinet ay gumagamit ng air insulation technology, pagbabalanse ng kaligtasan at pagiging compactness, ginagawa itong angkop para sa iba't ibang mga sitwasyon sa pag-install ng limitadong espasyo. Ang simpleng istraktura at nababaluktot na operasyon nito makabuluhang bawasan ang on-site construction at kasunod na mga paghihirap sa pagpapanatili, pagpapabuti ng pamamahagi ng kuryente kahusayan sa pagpapatakbo.

Bilang isang propesyonal na tagagawa na may malawak na karanasan, ang USUNE ay nagtataglay ng kumpletong R&D, produksyon, at pagsubok sistema. Ang mga produkto ng serye ng XGN15 ay independiyenteng ginawa sa sarili nitong pabrika, sa bawat hakbang mula sa hilaw materyales sa mga natapos na produkto na mahigpit na sumusunod sa mga internasyonal na pamantayan upang matiyak ang pare-pareho at matatag na kalidad ng produkto.

Pangunahing Configuration at Teknikal na Kalamangan

1. Pangunahing Switch Configuration

Ang pangunahing switch sa seryeng ito, ang Ring Main Unit na May Circuit Breaker, ay isang SF6 load switch nang nakapag-iisa ginawa ng USUNE, na nag-aalok ng mga pakinabang tulad ng mahabang buhay ng serbisyo, matatag na pagganap, at mababang gastos sa pagpapanatili. Ito ay maaari ding nilagyan ng mga makabagong vacuum circuit breaker ayon sa mga pangangailangan ng gumagamit, na higit na nagpapahusay sa paglabag sa kapasidad at antas ng proteksyon ng kagamitan, na umaangkop sa iba't ibang mga sitwasyon sa pamamahagi ng kuryente.

2.Operation Mode at Automation Level

Sinusuportahan ng pangunahing switch ang parehong manual at electric operation mode upang umangkop sa iba't ibang on-site operational kinakailangan. Maaari itong nilagyan ng mga aparatong FTU at RTU, perpektong nakakatugon sa "apat na remote" na mga kinakailangan (remote control, remote signaling, remote measurement, at remote adjustment) ng power distribution automation, realizing matalinong pagsubaybay at pamamahala ng sistema ng pamamahagi ng kuryente, at paglalatag ng pundasyon para sa matalino pag-upgrade ng power grid.

3. Advanced na Teknolohiya

Mga Application Pinagsasama ang advanced sensing technology at ang pinakabagong mga proteksyon relay, maaari itong tumpak na masubaybayan katayuan ng pagpapatakbo ng kagamitan sa real time, mabilis na tumugon sa mga abnormal na kondisyon, at tiyakin ang kaligtasan ng kapangyarihan mga sistema at kagamitan sa pamamahagi. Ang pagpapatibay ng magaan at nababaluktot na pamamaraan ng pagpupulong ay nakakabawas sa transportasyon at mga kahirapan sa pag-install, habang pinapadali ang pagpapanatili at pagpapalawak sa ibang pagkakataon, nakakatugon sa patuloy na nagbabagong kapangyarihan mga pangangailangan sa pamamahagi ng merkado.

Aplikasyon

Ang Ring Main Unit na May Circuit Breaker ay angkop para sa 50/60Hz, 12-36kV power system, at malawakang ginagamit sa pang-industriya at civil power cable ring network at power supply terminals. Bilang isang propesyonal na kagamitan sa pamamahagi ng kuryente supplier, Na-optimize ng USUNE ang disenyo ng produkto, ginagawa itong partikular na angkop para sa mga sumusunod na sitwasyon:

- Pamamahagi ng kuryente sa urban residential, maliliit na substation, switching station, at prefabricated na substation;
- Mga negosyong pang-industriya at pagmimina, shopping mall, paliparan, subway, at iba pang pampublikong lugar;
- Bagong mga larangan ng enerhiya tulad ng wind power generation;
- Mga pangunahing pampublikong pasilidad gaya ng mga ospital, istadyum, riles, at lagusan.

Sa China, ang Ring Main Unit With Circuit Breaker ay malawakang ginagamit sa iba't ibang urban at rural power grid pagsasaayos mga proyekto, na tumatanggap ng pare-parehong papuri mula sa mga user para sa matatag na pagganap nito at maaasahang kalidad.

Kondisyon sa pagtatrabaho

- Altitude ≤1000mm
- Temperatura sa paligid: 45℃~-35℃, maximum na pagkakaiba sa temperatura ≤25℃
- Ang average na pang-araw-araw na kamag-anak na kahalumigmigan ay hindi hihigit sa 95%
- Ang average na buwanang relatibong halumigmig ay hindi hihigit sa 90%
- Kapasidad ng seismic: ang intensity ng seismic ay hindi lalampas sa 8 degrees
- Walang marahas na panginginig ng boses at pagkabigla, sunog, kemikal na kaagnasan, larangan ng panganib sa pagsabog

Mga Teknikal na Parameter

Parameter ng pagsasaayos ng enclosure

Papasok na LBS

Trafo protektahan

Pagsusukat

Cbog w/.meter

Cb papalabas

Istruktura at pagsasaayos ng switchgear

Mekanismo ng pagpapatakbo

(1) Double-function na single-spring operating mechanism: uri K

Ang switching function ay independyenteng pinapatakbo gamit ang isang pingga o motor.
Ang ground switch function ay nakapag-iisa na nagbubukas at nagsasara gamit ang isang operating lever, at ang operating energy ay na ibinigay ng isang compression spring, na inilabas upang isara o idiskonekta ang contact.

(2) Double function na double spring operating mechanism: Uri A

Ang switching function ay independyenteng pinapatakbo ng isang lever o motor, at ang operating energy ay ibinibigay ng a compression spring, na inilabas upang isara ang contact. Independiyenteng pagbubukas at pagsasara ng operasyon na may pindutan (0) o tripping unit o shunt tripping device.
Ang ground switch ay gumagana nang nakapag-iisa gamit ang isang operating lever at ang operating energy ay ibinibigay ng a compression spring, na inilabas upang isara o idiskonekta ang contact.

① Busbar room
② Pangunahing switch
③ Cable room
④ Operating mechanism, interlocking mechanism at low pressure control room

Ang buong switchgear cabinet ay maaaring nahahati sa itaas at ibabang dalawang unit, kasama ang upper unit ng cabinet ang bus room, load switch, operating mechanism room at low voltage room, at ang lower unit ay nakahiwalay sa cable silid. Maaaring palitan ang buong upper unit.

◇ Busbar room

Ang silid ng busbar ay nakaayos sa itaas na bahagi ng kabinet. Sa silid ng busbar, ang mga pangunahing busbar ay konektado magkasama at tumakbo sa buong hilera ng switchgear.

◇ I-load ang switch ng break

Ang switch room ay nilagyan ng SFG type sulfur hexafluoride load switch. Ang shell ng load switch ay ginawa ng ibinuhos ang epoxy resin, napuno ng sulfur hexafluoride (SF6) gas bilang insulating medium, at ibinibigay ang shell kasama isang butas ng pagmamasid. Maaaring nilagyan ang switch room na may SF6 gas density meter o gas density na may alarm contact ayon sa mga kinakailangan ng customer.

◇ Cable room

Ang load switch cabinet ay may maluwag na cable room, na pangunahing ginagamit para sa cable connection, upang ang single-core o maaaring ikonekta ang tatlong-core na mga cable gamit ang pinakasimpleng unshielded cable head, at maaari ding magkaroon ng sapat na espasyo mapaunlakan lightning arrester, kasalukuyang transpormer, lower ground switch at iba pang mga bahagi. Ayon sa karaniwang disenyo, ang ang pinto ng cabinet ay may observation window at isang safety interlock device. Cable room bottom plate na may seal cover at naaangkop na laki ng cable clamp na may support bracket. Maaaring tanggalin ang plate sa ilalim ng cable room at door frame mapadali pag-install ng cable.

◇ Operating mechanism, interlocking mechanism at low pressure control room

Ang interlocked mechanism room ay gumaganap din bilang control panel. Ang silid na may mababang boltahe ay nilagyan ng spring-operated mekanismo na may isang tagapagpahiwatig ng posisyon at isang mekanikal na interlocking device, at maaari ding nilagyan ng auxiliary contact, trip coils, emergency trip mechanism, capacitive live display, key lock at electric operating device. Sa sa parehong oras, ang espasyo ng silid na may mababang presyon ay maaari ding nilagyan ng mga control loop, metro at mga proteksiyon na relay, at ang cabinet na may lapad na 750mm ay may dalawang magkaparehong silid na may mababang presyon para sa higit pang mga accessory.

Ang cabinet ng ring network na nilagyan ng mga circuit breaker ay pangunahing ginagamit bilang pangunahing power supply sa ring network power supply system, ang incoming line cabinet ng standby power supply at ang middle section cabinet ng dalawahan sistema ng suplay ng kuryente.

◎ XGN15 V module ring cabinet ay kinabibilangan ng:

(1) Vacuum circuit breaker
(2) Sulfur hexafluoride circuit breaker
(3) Mekanismo at interlock
(4) Grounding switch

◎ Paraan ng pag-install

Nakaayos sa harap, nakaayos sa gilid/gilid

◎ Pangunahing istraktura

(1) Mula sa itaas hanggang sa ibaba, ang instrument room, bus room, load (isolation) switch room, circuit breaker room, cable silid.
(2) Maaaring i-configure ang CT, PT, lightning arrester, grounding switch at relay protection device ayon sa user pangangailangan.
(3) Ang circuit breaker at ang load (isolation) switch ay maaaring magka-interlock.

Paglalarawan ng operasyon

1. Operasyon ng hawakan: Nakatayo sa harap ng switchgear, hawakan ang tuktok ng hawakan at itulak pasulong, ang isa kamay na humahawak sa dulo ng hawakan upang paikutin.
2. Siguraduhin na ang pinto ng cabinet ay naisara nang maayos bago ang power supply o ihiwalay sa grounding.
3. Dapat suriin ang switch ng pressure gauge bago i-on at patayin.

Power on

1. Kumpirmahin na sarado ang pinto ng cabinet. Ipasok ang hawakan sa itaas na butas sa pagpapatakbo at paikutin nang pakaliwa sa direksyong. 180°hanggang marinig ang boses ng naghihiwalay na preno. Nasa posisyon ang gitnang indicator ng panel; ang ibabang pinto ay sarado at naka-off ang grounding switch.

2. Ipasok ang operating handle sa ibabang operating hole at clockwise rotate 180° hanggang marinig ang pagsasara boses; ang gitnang tagapagpahiwatig ng panel ay nasa posisyon D; ang switch ay naka-on, at pagkatapos ay ang pagpapatakbo ng power supply ay natapos.

Power off

1. I-off: Ipasok ang operating handle sa ibabang operating hole at iikot pakaliwa sa direksyong 180° hanggang sa marinig ang naghihiwalay na boses ng preno(Direktang paggamit na pindutan kung mayroong isang pindutan);ang gitna ng panel ay nasa posisyon, pagkatapos ay ang lumipat ay off.

2. Suriin kung ang live na display ay nakalabas upang matiyak na ang cable room ay neutral sa kuryente; ipasok ang operating hawakan sa itaas na operating hole at clockwise rotate 180° hanggang sa marinig ang pagsasara ng boses; ang central indicator ng panel ay nasa posisyon at ang ibabang pinto ay naka-unlock; ang grounding switch ay sarado at pagkatapos ay power interruption operasyon ay nakumpleto.

Transportasyon at imbakan

Kapag ang switch cabinet ay naayos sa ilalim na plato, maaari itong pala sa pamamagitan ng forklift. Kapag hindi ito naayos sa ibaba plato, ang switch cabinet ay dapat na itaas o dalhin bilang isang buo, ngunit dapat itong ilipat nang patayo sa alinman oras at hindi dapat baligtarin para maiwasan ang pagkasira ng mga sangkap sa cabinet. Switchgear (kahit na may panlabas na packaging) hindi dapat nakaimbak sa labas ng mahabang panahon.

Pagpapanatili

◇ Ang ring cabinet ay walang maintenance sa loob ng tatlong taon sa ilalim ng normal na mga pangyayari.

◇ Ang single-spring at double-spring operating mechanism ng load switch ay walang maintenance at hindi nangangailangan ng anumang pagpapadulas.

◇ Ang relay protection device ay dapat suriin ayon sa mga kinakailangan ng tagagawa bago ilagay sa operasyon.

◇ Ang maintenance cycle ng ring network cabinet ay karaniwang isang beses sa isang taon, at mga tiyak na hakbang sa pagpapanatili ay isasagawa tulad ng sumusunod:

(1) Higpitan ang lahat ng mga de-koryenteng koneksyon (pangunahing bus, switch, cable, instrumento sa pagsukat) ayon sa mga kinakailangan ng mga tagubilin sa pag-install.
(2) I-vacuum ang lahat ng bahagi (pangunahing switch, pantulong na switch, mekanismo ng biyahe, motor, atbp.) at pag-uugali ng hitsura inspeksyon.
(3) Magsagawa ng isang pagsasara/pagbubukas ng operasyon sa lahat ng switch, kabilang ang ground switch.
(4) I-on ang auxiliary control power supply (huwag ibigay ang remote control signal) para sa electrical sequential operasyon.

Mag-order ng mga kalakal

Ang mga sumusunod na dokumento at attachment ay ibibigay kasama ng cabinet kapag umalis ang switch cabinet sa pabrika:

◇ Sertipiko ng kwalipikadong produkto
◇ Mga tagubilin sa paggamit ng produkto
◇ Data ng disenyo ng product engineering
◇ Magpalit ng mga accessory ng cabinet:
◇ Ang bawat mounting combination ay nilagyan ng load switch operating handle.

Dapat ibigay ng mga user ang sumusunod na impormasyon kapag nag-order ng mga produkto:

◇ Pangunahing circuit wiring scheme at mga espesyal na teknikal na kinakailangan
◇ Plano sa pag-install ng switchgear.
◇ Lumipat ng mga detalye ng modelo ng mga bahagi ng cabinet at auxiliary loop, control loop schematic diagram (kung kailangan)
◇ Iba pang mga espesyal na kahilingan para sa nakasulat na impormasyon.

Sanggunian ng Proyekto

Cas-space Rocket Launch Project

Ulat sa Pagsubok

Mga FAQ

1. Pabrika ka ba o kumpanya ng kalakalan?

Pabrika, maaari naming ginagarantiya na ang aming presyo ay makatwiran at mapagkumpitensya.

2. Kailan ko makukuha ang presyo?

Karaniwan ay sinipi namin sa loob ng 24 na oras pagkatapos matanggap ang iyong pagtatanong.

3. Maaari ba nating i-print ang ating logo at pangalan ng kumpanya sa mga produkto?

Oo, siyempre, tumatanggap kami ng OEM.

4. Ano ang lead time?

Ang lead time ay depende sa dami ng inorder, karaniwan sa loob ng 15-20 araw pagkatapos matanggap ang bayad.

5. Kumusta ang proseso ng iyong kontrol sa kalidad?

Ang lahat ng mga produkto ay susuriin simula sa mga accessory, at isasagawa sa mga regular na pagsusuri bago umalis aming pabrika.

6. Paano malutas ang mga problema sa kalidad pagkatapos ng pagbebenta?

Kumuha ng mga larawan o video ng mga problema sa kalidad at ipadala sa amin para sa aming pagsusuri at pagkumpirma, at gagawa kami ng a nasiyahan na solusyon para sa iyo sa loob ng 1-3 araw.

7. Ano ang oras ng warranty?

12 buwan mula sa petsa ng pagpapadala.

8. Bakit tayo pipiliin

● Kami ay dalubhasa sa larangan ng higit sa 14 na taon, at may mahusay na karanasan sa R&D team na kumukuha ng disenyo at gawaing pagpapaunlad para sa bawat proyekto batay sa mga espesyal na pangangailangan ng customer.
● Mayroon kaming napakahigpit na pamamaraan ng QC mula sa mga bahagi hanggang sa mga natapos na produkto.
● Panay ang panahon ng produksyon sa loob ng 15-20 araw.
● Mayroon kaming buong hanay ng mga ulat ng pagsubok para sa mga produkto.
● Isang hakbang na solusyon ang ibinigay.
