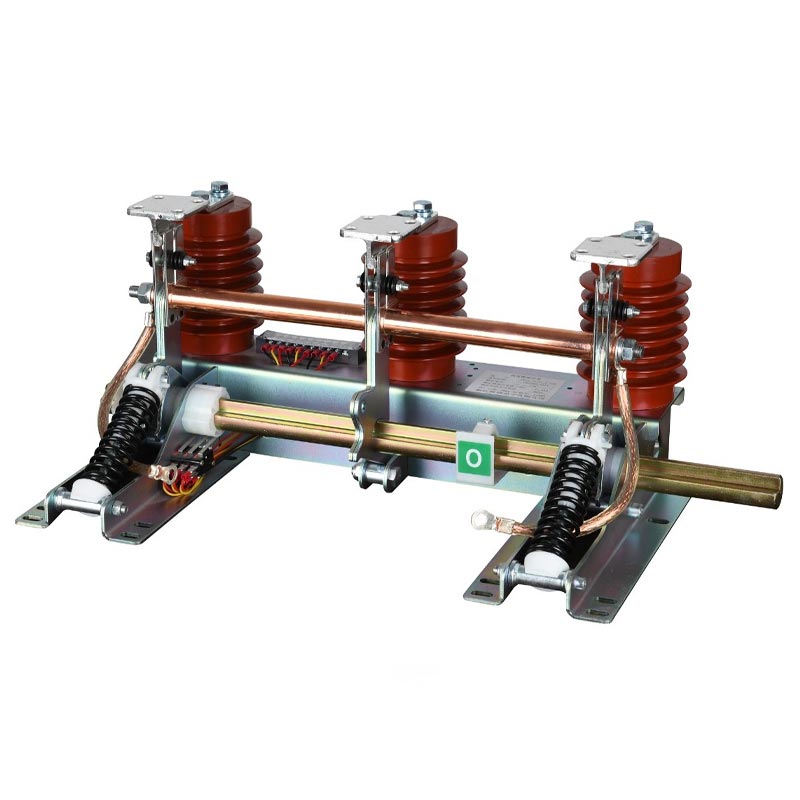

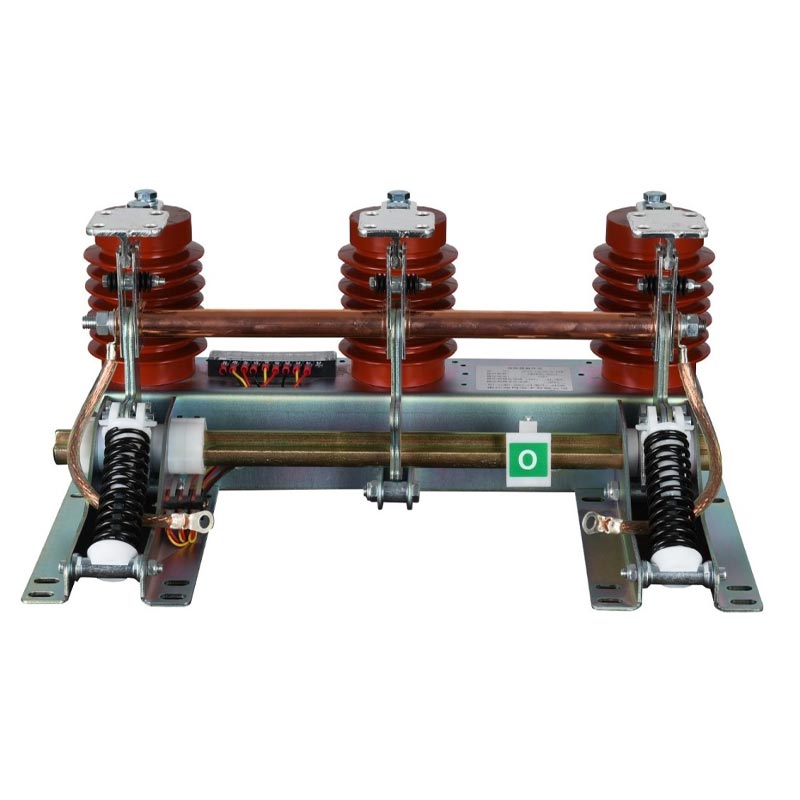

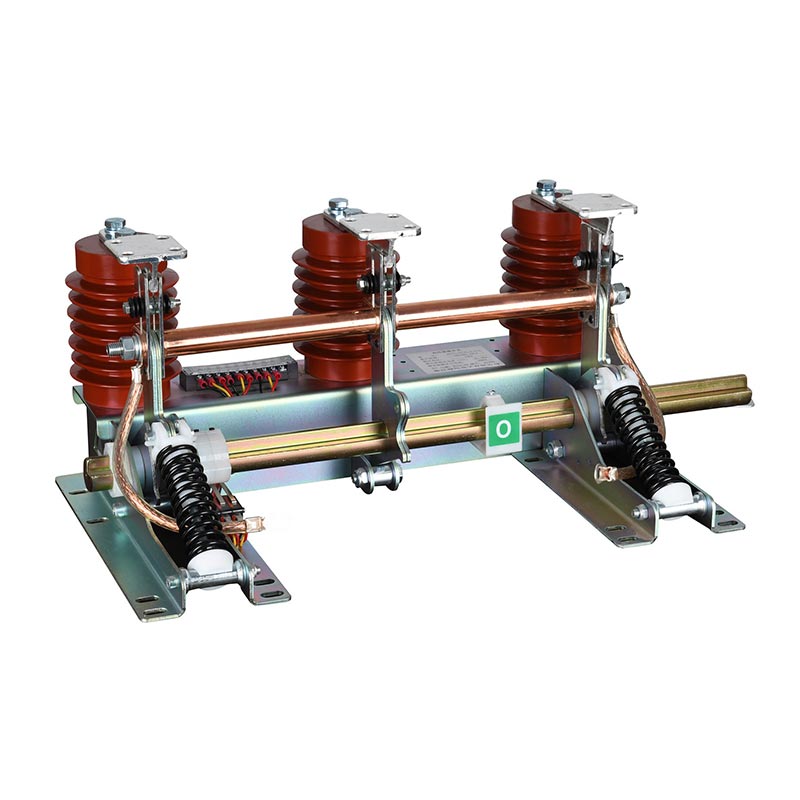

Grounding Switch Jn15

Ang Usune Grounding Switch Jn15 ay angkop para sa 12kV at mas mababa sa 50Hz AC power system. Partikular na idinisenyo para sa circuit safety grounding, maaari itong gamitin kasama ng iba't ibang high-voltage switchgear upang magbigay ng kritikal na proteksyon sa grounding habang pagpapanatili ng kagamitan o pagkawala ng kuryente. Sa pamamagitan ng mapagkakatiwalaang pagpapakawala ng natitirang boltahe at pagpigil sa mga short-circuit na alon, tinitiyak nito ang kaligtasan ng mga tauhan ng pagpapanatili at mga kagamitang elektrikal.

Bilang isang propesyonal na tagagawa, ipinagmamalaki ng serye ng produkto ng Usune ang isang compact at matatag na istraktura, na nagbibigay-daan sa matatag na operasyon sa malupit na panloob na kapaligiran na may mataas na kahalumigmigan, mataas na antas ng alikabok, at katamtamang polusyon. Ito ay ganap na sumusunod sa GB1985-89 at internasyonal na mga pamantayan ng IEC129, na tinitiyak ang pagkakapare-pareho ng produkto at pagiging angkop sa buong mundo.

Mga Pangunahing Teknikal na Parameter

Mga Pangunahing Kalamangan ng Produkto

1. Ligtas at Maaasahan

Ang Grounding Switch Jn15 ay nilagyan ng precision mechanical interlocking mechanism para maiwasan ang maling operasyon (tulad ng pagsasara sa ilalim ng masiglang kondisyon); nagtataglay ito ng mahusay na short-circuit withstand na kakayahan, na may kakayahang makatiis ng maikling-oras na kasalukuyang 31.5kA/4s at isang peak current na 80kA, na pinapanatili ang integridad ng istruktura sa kaganapan ng isang pagkakamali; Ang mga de-kalidad na bahagi ng insulation ay nag-aalok ng mataas na lakas ng pagkakabukod, ay lumalaban sa moisture at lumalaban sa polusyon, at matiyak ang matatag na pangmatagalang operasyon.

2. Compact at Madaling Gamitin

Ang na-optimize na compact na istraktura ay nagbibigay-daan para sa flexible na pag-install sa iba't ibang high-voltage switchgear (tulad ng KYN28 at mga uri ng HXGN); ang malinaw na mga indicator ng katayuan at mga access port na walang tool ay nagpapadali sa maginhawang operasyon at pagpapanatili; Ang mga gumagalaw na bahagi ay gawa sa mga materyales na lumalaban sa kaagnasan at may precision na lubricated, na tinitiyak ang maayos na operasyon nang higit pa 2000 cycle.

3. Malawak na Applicability at Standard Compliance

Ang Grounding Switch Jn15 ay katugma sa 6.6–12kV system at maaaring itugma sa lahat ng pangunahing high-voltage switchgear. Ito ay ganap na sumusunod sa mga pamantayan ng GB1985-89 at IEC129, na ginagawang angkop para sa iba't ibang mga proyekto pareho domestic at international. Maaari itong gumana nang mapagkakatiwalaan sa mga panloob na kapaligiran na may mga temperatura mula sa -10 ℃ hanggang +40 ℃, mga altitude ≤1000m, halumigmig na 95%, at mga antas ng polusyon ng Class II.

4. Pagtitiyak ng Kalidad ng Pabrika

Ang Grounding Switch Jn15 ay ginawa sa advanced na pabrika ng Usune, gamit ang mga awtomatikong linya ng produksyon at mahigpit na pagsusuri sa kalidad. Ang bawat produkto ay sumasailalim sa dynamic, static, at insulation test bago umalis sa pabrika. A ang propesyonal na pangkat ng R&D ay maaaring magbigay ng mga customized na configuration batay sa partikular na boltahe, kasalukuyang, o pag-install kinakailangan.

Real-world Application Case: Urban Commercial Complex Power Distribution Project

1. Background ng Proyekto

Ang isang 320,000㎡ commercial complex sa East China ay nangangailangan ng isang ligtas at maaasahang 10kV power distribution system, kabilang ang walong KYN28A-12 type high-voltage switch room. Ang mga matatag na switch sa saligan ay kinakailangan upang matiyak ang kaligtasan ng pagpapanatili at proteksyon ng system.

2. Solusyon at Implementasyon

Pinili ng contractor ang Usune Grounding Switch Jn15 (64 units sa kabuuan), na tumutugma sa lahat ng papasok at papalabas na linya at mga kabinet ng PT. Ang pag-install ay isinasagawa ayon sa mga karaniwang pamamaraan, pagkamit ng mekanikal at elektrikal nakakabit sa switchgear. Sa panahon ng pag-commissioning, operasyon, interlocking, at short-circuit na makatiis sa pagsubok lahat ay nakakatugon sa disenyo at pambansang pamantayan.

3. Mga Nakamit ng Proyekto

- Kaligtasan sa Pagpapatakbo: Pinapatakbo nang walang kabiguan sa loob ng higit sa 3 taon, pagkumpleto ng 18 cycle ng pagpapanatili nang walang anuman mga panganib sa kaligtasan ng kuryente.
- System Stability: Matagumpay na nakayanan ang 3 short-circuit fault nang walang pinsala sa kagamitan, pinaikli ang pagkawala ng kuryente oras ng pagbawi.
- Mahusay na Pagpapanatili: I-clear ang mga tagapagpahiwatig ng katayuan at maginhawang operasyon, na binabawasan ang oras ng pagpapanatili ng saligan humigit-kumulang 40%.
- Feedback ng Customer: "Ang Usune JN15-12 switch ay maaasahan at madaling gamitin, mahalaga para sa pangkalahatang kaligtasan ng kuryente ng ang complex. Magiging priority choice ito para sa mga proyekto sa hinaharap."

Pangunahing Teknikal na Parameter

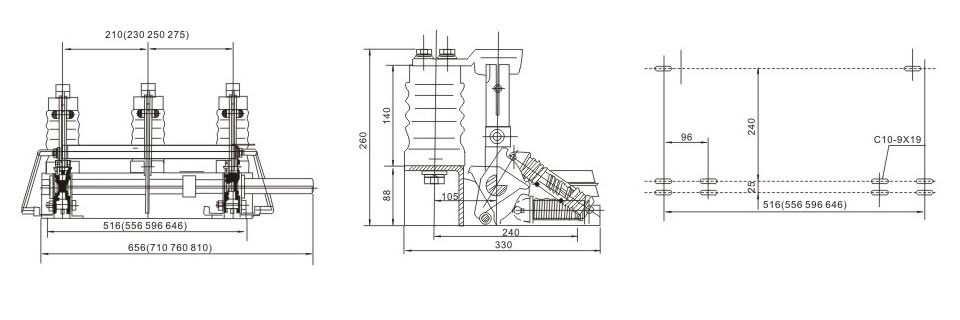

Mga Panlabas na Dimensyon

Sanggunian ng Proyekto

Cas-space Rocket Launch Project

Ulat sa Pagsubok

FAQ

Q1: Anong mga uri ng switchgear ang maaaring tugma sa Usune Grounding Switch Jn15?

A: Tugma sa lahat ng pangunahing panloob na high-voltage switchgear, tulad ng KYN28A-12, HXGN-12, XGN2-12, atbp., angkop para sa 6.6kV/10kV/11kV/12kV system at karaniwang 150mm/165mm/210mm/250mm phase spacing; mga espesyal na cabinet i-customize sa pamamagitan ng pakikipag-ugnayan sa Usune.

Q2: Anong maintenance ang kailangan para sa Grounding Switch JN15?

A: Inirerekomendang plano sa pagpapanatili:
- Tuwing 6 na buwan: Visual na inspeksyon, pag-check kung may pagkasira, kaagnasan, maluwag na koneksyon, at mga kondisyong nakakabit.
- Taun-taon: Pagsusuri sa pagpapatakbo, sinusuri ang kinis ng pagbubukas at pagsasara at ang kawastuhan ng pagkakabit.
- Bawat 5 taon: Pagsubok sa pagganap, pagbe-verify ng pagkakabukod at kakayahang makatiis ng short-circuit ayon sa mga pamantayan.
- Bawat 2 taon: Pagpapanatili ng pagpapadulas, paglalagay ng pampadulas sa mga gumagalaw na bahagi upang mapahaba ang buhay ng serbisyo.

T3: Maaari bang gamitin ang JN15-12 sa mga altitude na higit sa 1000m o sa mga kinakaing unti-unting kapaligiran?

A: Ang mga karaniwang modelo ay angkop para sa mga altitude na ≤1000m, Class II polusyon, at hindi kinakaing unti-unti na mga kapaligiran. Para sa mga altitude >1000m o kinakaing unti-unti (kemikal, asin sa dagat), nag-aalok ang Usune ng mga pinahusay na produkto, kabilang ang reinforced insulation, anti-corrosion coatings, at altitude-dependent derating na disenyo. Makipag-ugnayan sa aming technical team para sa mga customized na solusyon.

Konklusyon

Pinagsasama ng seryeng Usune JN15-12 na panloob na high-voltage grounding switch ang kaligtasan, pagiging maaasahan, at kakayahang magamit, umaangkop sa 6.6–12kV power system. Natutugunan nila ang mga pandaigdigang pamantayan at napatunayan na sa mga aktwal na proyekto, na ginagawa ang mga ito isang mainam na pagpipilian para sa proteksyon ng saligan. Bilang isang propesyonal na supplier ng Tsino, ang Usune ay nagbibigay ng mga de-kalidad na produkto at komprehensibong teknikal na suporta para sa iba't ibang proyekto sa pamamahagi ng kuryente, industriya, at komersyo.
