Pangkalahatang-ideya ng Artikulo
Ipinapaliwanag ng gabay na ito kung paano gumagana ang isang air insulated ring main unit, kung aling mga bahagi ang tumutukoy sa pagganap nito, kung paano suriin ang mga teknikal na detalye nito, at kung ano ang dapat i-verify ng mga mamimili bago bumili. Sinasaklaw din nito ang mga karaniwang hamon sa aplikasyon, kaligtasan sa pagpapatakbo, at mga kasanayan sa pagpapanatili na makakatulong na mabawasan ang maiiwasang downtime.

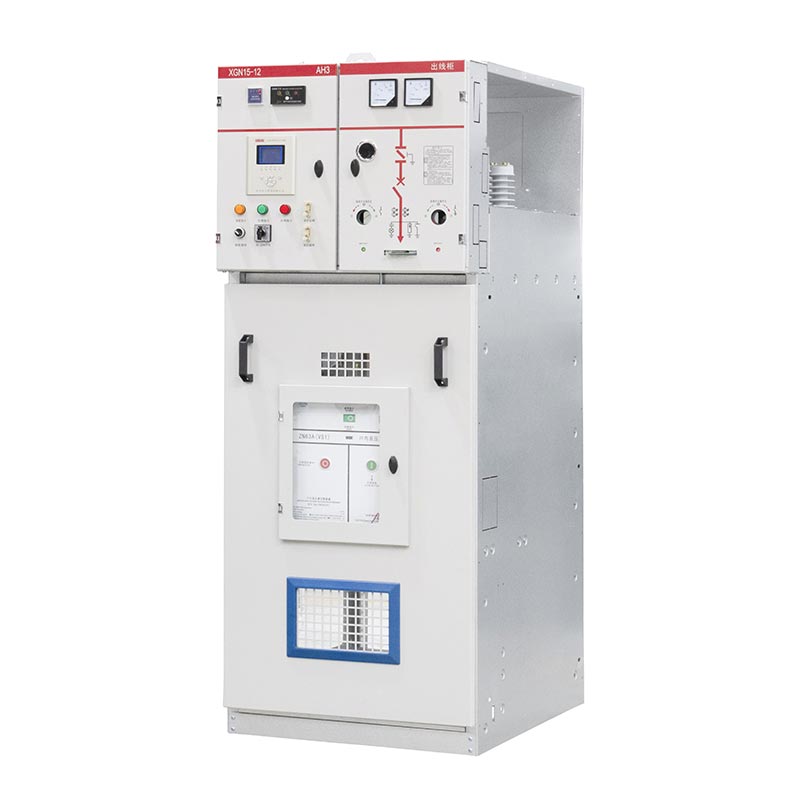

1. Ano ang isang Air Insulated Ring Main Unit RMU?
Anair insulated ring main unit RMUay isang medium-voltage electrical switchgear assembly na idinisenyo upang kumonekta, kontrolin, at ihiwalay ang mga circuit sa isang distribution network. Gumagamit ito ng atmospheric air bilang insulating medium sa paligid ng mga naaangkop na energized na bahagi sa halip na umasa sa SF₆ gas bilang pangunahing insulation medium sa mga compartment na iyon.
Ang terminopangunahing yunit ng singsinginilalarawan ang papel ng kagamitan sa isang pagsasaayos ng pamamahagi ng singsing. Karaniwang nag-uugnay ang singsing sa maraming distribution point, na nagbibigay-daan sa power na maabot ang isang substation mula sa iba't ibang direksyon kapag pinahihintulutan ito ng disenyo ng network at operating configuration. Pinagsasama ng RMU ang ilang switching function sa loob ng isang compact enclosure, na tumutulong sa mga distribution operator na pamahalaan ang mga feeder at mga koneksyon ng transformer.
Hindi tulad ng isang transformer ng pamamahagi, na nagbabago ng boltahe ng kuryente, pinamamahalaan ng isang RMU ang koneksyon at pagdiskonekta ng mga medium-boltahe na circuit. Depende sa configuration nito, maaari itong magbigay ng pagpapalit ng load, paghihiwalay, pag-ground, at proteksyon ng feeder sa pamamagitan ng mga piyus o mga circuit breaker.
Ang mga air insulated RMU ay ginagamit sa mga application kung saan ang mga inhinyero ay nangangailangan ng malinaw na tinukoy na switching function, isang gas-free insulation arrangement, at isang configuration na angkop sa installation environment. Bago tukuyin ang isa, dapat kumpirmahin ng team ng proyekto ang boltahe ng system, antas ng fault, operating scheme, available na espasyo, at mga naaangkop na kinakailangan sa utility.
2. Paano Gumagana ang Air Insulated RMU?
Ang isang air insulated RMU ay namamahala sa kuryente sa pamamagitan ng pagkontrol sa mga koneksyon sa pagitan ng mga papasok na ring feeder at papalabas na mga circuit ng pamamahagi. Sa isang tipikal na three-way na kaayusan, dalawang functional unit ang nagkokonekta sa mga seksyon ng ring cable, habang ang pangatlo ay nagsusuplay o nagpoprotekta sa isang lokal na transformer feeder.
Normal na Operasyon sa Pamamahagi
Sa normal na operasyon, ang mga switching device ay nakaposisyon ayon sa inaprubahang operating plan ng network. Maraming distribution network ang gumagamit ng hugis-singsing na layout ng cable na may karaniwang bukas na punto. Ang kaayusan na ito ay nagpapanatili ng alternatibong ruta ng supply nang hindi kinakailangang pinapatakbo ang buong singsing bilang closed loop.
Fault Isolation at Supply Restoration
Kung magkakaroon ng fault ang isang cable section, matutukoy o maaantala ng mga protection device ang fault gaya ng idinisenyo, habang ibinubukod ng mga operator o isang aprubadong automation system ang apektadong seksyon. Ang natitirang malusog na network ay maaaring maibalik sa pamamagitan ng alternatibong feeder, sa kondisyon na pinapayagan ito ng mga rating ng kagamitan, kapasidad ng network, koordinasyon ng proteksyon, at paglipat.
| Kondisyon sa pagpapatakbo | Pag-andar ng RMU | Layunin ng pagpapatakbo |
|---|---|---|
| Normal na operasyon | Pinapanatili ang mga itinalagang koneksyon sa circuit. | Maghatid ng kapangyarihan sa mga konektadong load. |
| Nakaplanong pagpapanatili | Inihihiwalay ang nauugnay na circuit at pinapagana ang mga naaprubahang pamamaraan ng earthing. | Magtatag ng isang ligtas na kondisyon sa trabaho. |
| Kasalanan ng cable | Gumagana sa scheme ng proteksyon ng system upang matakpan o ihiwalay ang apektadong seksyon. | Limitahan ang apektadong lugar ng network. |
| Pagpapanumbalik ng network | Nagbibigay-daan sa awtorisadong paglipat na muling ikonekta ang mga malulusog na seksyon kung saan pinahihintulutan. | Ibalik ang serbisyo nang ligtas at mabilis hangga't maaari. |
Mahalagang makilala ang paglipat ng pagkarga mula sa pagkagambala ng fault. Ang switch ng load break ay idinisenyo para sa mga tinukoy na tungkulin sa paglipat; hindi ito dapat ipagpalagay na makagambala sa bawat short-circuit current. Ang proteksyon sa fault ay maaaring mangailangan ng coordinated fuse-switch combination o isang circuit breaker na may angkop na proteksyon relay.
3. Ano ang Mga Pangunahing Bahagi ng isang Air Insulated RMU?
Ang eksaktong panloob na layout ay nag-iiba ayon sa tagagawa at modelo, ngunit karamihan sa mga disenyo ay pinagsasama ang mga switching device, conductor, insulation structure, mekanismo ng kaligtasan, at opsyonal na kagamitan sa pagsubaybay.
Load Break Switch
Ang mga switch ng load break ay nagkokonekta o nagdidiskonekta ng mga circuit sa ilalim ng kanilang tinukoy na normal na mga kondisyon ng pag-load-switching. Sa configuration ng ring, pinapayagan nila ang mga operator na kontrolin ang mga papasok at papalabas na seksyon ng cable. Ang kanilang na-rate na paggawa, pagsira, at panandaliang mga kakayahan sa pagtiis ay dapat tumugma sa nilalayon na tungkulin.
Mga Busbar at Mga Koneksyong Elektrisidad
Nagbibigay ang mga busbar ng conductive path sa pagitan ng mga functional unit. Ang kanilang materyal, cross-section, kalidad ng koneksyon, at thermal na disenyo ay nakakaapekto sa kasalukuyang-dalang kakayahan at pagtaas ng temperatura. Ang mga pagwawakas ng cable ay dapat ding tugma sa tinukoy na uri ng cable at kaayusan sa pag-install.
Mga Earthing Switch at Interlock
Ang mga earthing switch ay nagbibigay ng paraan ng pag-ground ng mga itinalagang isolated circuit section kapag pinahihintulutan ito ng inaprubahang operating sequence. Ang mga mekanikal o elektrikal na interlock ay nakakatulong na maiwasan ang mga ipinagbabawal na pagpapatakbo ng paglipat. Ang mga mekanismong ito ay mahalaga, ngunit hindi nila pinapalitan ang pag-verify ng paghihiwalay at kawalan ng boltahe sa ilalim ng naaangkop na pamamaraang pangkaligtasan.

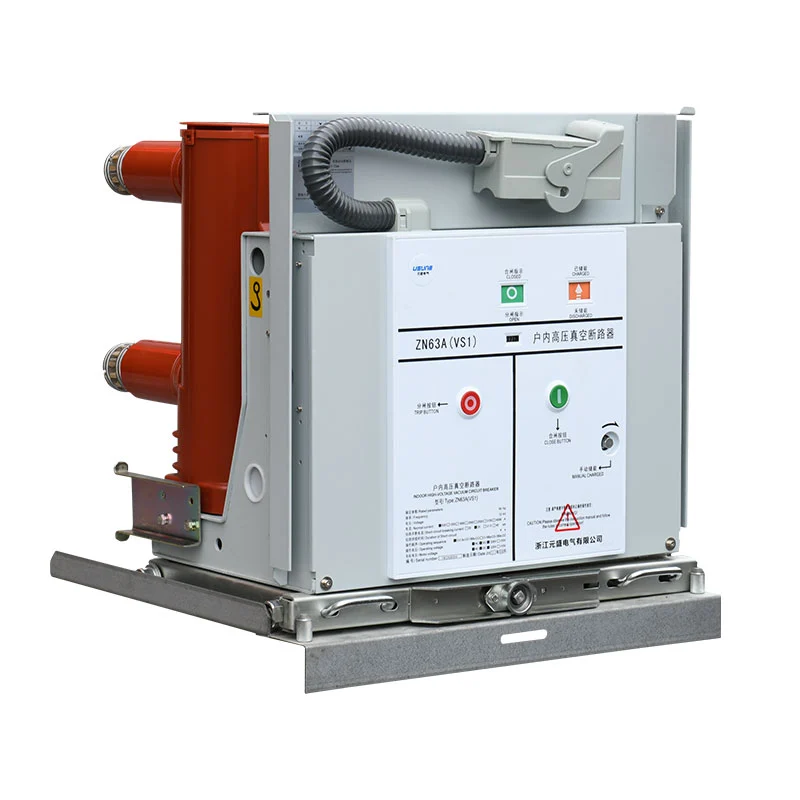

Mga Kumbinasyon ng Fuse-Switch o Mga Circuit Breaker
Ang mga transformer feeder ay maaaring gumamit ng fuse-switch combination o circuit breaker na may mga protective relay. Ang naaangkop na solusyon ay nakasalalay sa mga katangian ng transpormer, inaasahang kasalukuyang fault, mga kinakailangan sa pagpili, at pilosopiya sa proteksyon ng network.
Mga Insulator, Enclosure, at Mga Accessory sa Pagsubaybay
Ang mga insulating support ay nagpapanatili ng mga kinakailangang electrical clearance at sumusuporta sa mga live na bahagi. Pinoprotektahan ng enclosure ang kagamitan laban sa kapaligiran at mekanikal na kondisyon na tinukoy para sa produkto. Maaaring mapahusay ng mga opsyonal na indicator ng boltahe, fault passage indicator, mga operator ng motor, at mga device sa komunikasyon ang operational visibility at remote control kapag maayos na pinagsama.
4. Anong mga Benepisyo ang Inaalok ng Air Insulation?
Maaaring mag-alok ang air insulation ng mga praktikal na benepisyo para sa mga proyekto sa pamamahagi, lalo na kapag gustong iwasan ng may-ari ng proyekto ang pagkakabukod na nakabatay sa SF₆ sa mga nauugnay na compartment. Ang halaga ng mga benepisyong ito ay nakasalalay sa disenyo ng kagamitan at kapaligiran sa pagpapatakbo.
- Walang SF₆ na kinakailangan sa mga air-insulated compartment:Iniiwasan ng angkop na disenyo ang paghawak, pagsubaybay sa pagtagas, at mga pagsasaalang-alang sa pagbawi sa katapusan ng buhay na nauugnay sa SF₆ sa mga compartment na iyon.
- Nakikita at naa-access na mga kaayusan kung saan idinisenyo:Ang ilang mga konstruksyon ay ginagawang mas madali ang mga bahagi at paglipat ng mga posisyon para sa mga sinanay na tauhan na mag-inspeksyon. Dapat ma-verify ang pagiging naa-access para sa eksaktong modelo.
- Modular na pagsasaayos:Maaaring isaayos ang mga functional unit upang matugunan ang iba't ibang mga kinakailangan sa papasok, papalabas, at transformer-feeder kapag sinusuportahan ng pamilya ng produkto ang mga kinakailangang kumbinasyon.
- Praktikal na pagpaplano ng pagpapanatili:Kung walang SF₆ sa mga air-insulated na seksyon, iniiwasan ng mga operator ang mga gawain sa pagseserbisyo na may kaugnayan sa gas para sa mga seksyong iyon, bagama't nananatiling mahalaga ang pagpapanatili ng kuryente at mekanikal.
- Suporta para sa automation ng pamamahagi:Maaaring suportahan ng mga opsyonal na operator ng motor at mga accessory sa pagsubaybay ang malayuang paglipat at pag-uulat ng katayuan.
Ano ang mga Limitasyon?
Ang mga disenyong naka-air-insulated ay maaaring mangailangan ng mas malalaking electrical clearance at mas malaking installation footprint kaysa sa ilang alternatibong gas-insulated. Ang humidity, contamination, condensation, altitude, at mga kondisyon ng enclosure ay maaari ding makaapekto sa performance ng insulation. Ang disenyong walang gas ay hindi awtomatikong nangangahulugang walang maintenance na operasyon o superyor na pagganap sa bawat kapaligiran.
Dapat paghambingin ng mga mamimili ang kumpletong configuration ng kagamitan, gastos sa pag-install, mga kinakailangan sa lifecycle, kundisyon sa kapaligiran, at mga naaangkop na regulasyon sa halip na pumili ng RMU batay sa insulation medium lamang.
5. Saan Ginagamit ang Mga Air Insulated RMU?
Ang mga pangunahing unit ng air insulated ring ay maaaring maghatid ng isang hanay ng mga medium-voltage distribution application, na napapailalim sa kanilang mga rating ng boltahe, mga kaayusan sa proteksyon, pagtatayo ng enclosure, at mga inaprubahang kondisyon sa pag-install.
Mga Halamang Pang-industriya
Gumagamit ang mga pabrika at pasilidad sa pagpoproseso ng medium-voltage distribution equipment para mag-supply ng mga transformer, production area, at iba pang mga electrical load. Maaaring suportahan ng RMU ang feeder isolation at tulungan ang mga maintenance team na pamahalaan ang mga seksyon ng network nang hindi naaapektuhan ang buong site.
Mga Pagpapaunlad ng Komersyal at Residential
Maaaring gumamit ng mga RMU ang mga office complex, apartment development, retail property, at mixed-use project sa mga lokal na distribution substation. Ang mga compact functional arrangement ay maaaring gawing simple ang pamamahala ng maramihang mga transformer feeder sa loob ng isang nakaplanong imprastraktura ng kuryente.
Mga Network ng Pamamahagi ng Utility
Ang mga operator ng pamamahagi ay maaaring mag-install ng mga RMU sa mga punto ng koneksyon sa network upang kontrolin ang mga seksyon ng feeder at suportahan ang mga pamamaraan sa pagpapanumbalik. Dapat matugunan ng napiling unit ang proteksyon na partikular sa utility, paglipat, pag-install, at mga kinakailangan sa dokumentasyon.
Mga Proyekto sa Renewable Energy at Infrastructure
Ang mga solar installation, pasilidad ng imprastraktura, at iba pang proyekto ng enerhiya ay maaaring mangailangan ng medium-voltage switching sa pagitan ng mga collection circuit, transformer, at network ng pamamahagi. Ang RMU ay dapat mapili ayon sa aktwal na kontribusyon ng fault, switching duty, at disenyo ng grid-connection.
Para sa mga pag-install sa labas o baybayin, dapat na tasahin ng mga team ng proyekto ang proteksyon ng enclosure, resistensya sa kaagnasan, hanay ng temperatura, kontrol sa condensation, at sealing ng cable-entry. Ang pagiging angkop ng anumang partikular na modelo ay dapat kumpirmahin laban sa ipinahayag na kondisyon ng serbisyo ng tagagawa.
6. Anong Mga Pagtutukoy ang Dapat Suriin ng Mga Mamimili?
Ang pagpili ng air insulated RMU ay nangangailangan ng higit pa sa pagtutugma ng isang nominal na boltahe. Ang mga maling rating o hindi angkop na kaayusan sa proteksyon ay maaaring lumikha ng mga panganib sa kaligtasan, pagkaantala sa pagkomisyon, at magastos na pagbabago ng kagamitan. Dapat ibigay ng mga mamimili sa tagagawa ang mga parameter ng network at mga kinakailangan sa proyekto bago humiling ng isang panipi.
| Pagtutukoy | Ano ang dapat i-verify | Bakit ito mahalaga |
|---|---|---|
| Na-rate na boltahe | Pagkatugma sa nominal at maximum na operating boltahe ng system. | Tinitiyak na ang mga rating ng pagkakabukod at kagamitan ay angkop sa network. |
| Na-rate ang kasalukuyang | Mga kasalukuyang rating ng busbar, ring-switch, at feeder. | Pinipigilan ang pagpili ng kagamitan na hindi angkop para sa inaasahang pagkarga. |
| Pagganap ng short-circuit | Na-rate na panandaliang makatiis sa kasalukuyan, tagal, at nauugnay na paggawa o paglabag sa mga tungkulin. | Tumutugma sa switchgear sa kinakalkula na antas ng kasalanan. |
| Functional na pagsasaayos | Bilang ng mga paraan, ring switch, transformer feeder, at expansion provision. | Inihanay ang kagamitan sa single-line diagram. |
| Paraan ng proteksyon | Kumbinasyon ng fuse-switch o circuit breaker at pagsasaayos ng relay. | Sinusuportahan ang tamang pag-clear at koordinasyon ng fault. |
| Insulation at clearance | Disenyo ng air-insulation at mga kinakailangang electrical clearance. | Sinusuportahan ang dielectric na pagganap sa ilalim ng tinukoy na mga kondisyon. |
| Kapaligiran sa pag-install | Panloob o panlabas na paggamit, altitude, halumigmig, temperatura, at polusyon. | Binabawasan ang mga panganib na nauugnay sa kapaligiran at pagkakabukod. |
| Proteksyon ng enclosure | Tinukoy na rating ng IP at mga kinakailangan sa pag-access. | Tinutukoy ang proteksyon laban sa pagpasok sa ilalim ng nasubok na mga kondisyon. |
| Pag-uuri ng kaligtasan | Kinakailangang internal-arc classification, accessible sides, current, at duration. | Tumutugon sa mga kinakailangan sa proteksyon ng tauhan na partikular sa proyekto. |
| Automation | Manu-mano o de-motor na pagpapatakbo, pantulong na supply, mga signal, at protocol ng komunikasyon. | Tinitiyak ang pagiging tugma sa remote monitoring o SCADA. |
| Mga dokumento ng pagsunod | Naaangkop na mga pamantayan, mga ulat ng uri-pagsusulit, mga tala ng regular na pagsubok, at mga sertipiko. | Sinusuportahan ang teknikal na pag-apruba at pagtanggap ng proyekto. |
Unawain ang Mga Naaangkop na Pamantayan
Sinasaklaw ng IEC 62271-200 ang AC metal-enclosed switchgear at controlgear assemblies para sa mga na-rate na boltahe na higit sa 1 kV at hanggang sa at kabilang ang 52 kV, kabilang ang mga nauugnay na panloob at panlabas na aplikasyon. Ang naaangkop na edisyon at mga pagbabago ay dapat kumpirmahin laban sa detalye ng proyekto. Depende sa configuration ng kagamitan, ang mga karagdagang pamantayan para sa mga switch, circuit breaker, kumbinasyon ng switch-fuse, at earthing device ay maaari ding mag-apply.
Para sa sanggunian, kumonsulta sa opisyal na publikasyong IEC 62271-200. Dapat ma-verify ang pagsunod para sa aktwal na iminungkahing modelo at pagsasaayos; isang pangkalahatang pahayag na ang isang produkto ay sumusunod sa isang pamantayan ng IEC ay hindi isang kapalit para sa naaangkop na sumusuportang dokumentasyon.
Mga Tanong na Itatanong Bago Maglagay ng Order
- Ang iminungkahing RMU ba ay tumutugma sa naaprubahang single-line diagram at cable arrangement?
- Sapat ba ang na-rate na kasalukuyang at short-circuit na kakayahan para sa pag-aaral ng system?
- Aling mga function ng proteksyon at earthing ang kasama bilang pamantayan?
- Available ba ang katibayan ng type-test at nakagawiang factory-test record para sa nauugnay na configuration?
- Nakumpirma ba ang mga sukat, posisyon sa pagpasok ng cable, mga detalye ng pundasyon, at clearance sa pagpapanatili?
- Ang mga ekstrang bahagi, mga tagubilin sa pagpapatakbo, suporta sa pagkomisyon, at mga tuntunin ng warranty ay malinaw na tinukoy?
7. Anong Mga Kinakailangan sa Kaligtasan at Pag-install ang Mahalaga?
Ang pag-install ng medium-voltage switchgear ay dapat isagawa ng mga kwalipikadong tauhan kasunod ng mga inaprubahang drawing, mga lokal na regulasyong elektrikal, mga tagubilin ng tagagawa, at mga pamamaraan sa kaligtasan na partikular sa site. Dahil ang kagamitan ay maaaring maglaman ng mapanganib na nakaimbak o sapilitan na elektrikal na enerhiya, ang pagkomisyon at pagpapanatili ay hindi dapat umasa sa mga posisyon ng visual switch na nag-iisa.
Paghahanda ng Site
Bago ihatid, kumpirmahin na ang pundasyon, mga cable trench, cable bending space, mga ruta ng pag-access, mga kinakailangan sa bentilasyon, at mga operating clearance ay tumutugma sa mga naaprubahang guhit. Ang lugar ng pag-install ay dapat manatili sa loob ng tinukoy na mga limitasyon sa kapaligiran at payagan ang ligtas na operasyon at pagpapanatili.
Cable Termination at Earthing
Gumamit ng mga katugmang accessory ng cable at sundin ang mga tagubilin sa pagwawakas ng tagagawa. I-verify ang paghahanda ng konduktor, torque ng koneksyon, pagkakakilanlan ng bahagi, kondisyon ng pagkakabukod, at mga koneksyon sa earthing. Ang hindi maayos na pagkaka-install na mga pagwawakas ay maaaring humantong sa sobrang pag-init, bahagyang paglabas, pagkasira ng insulasyon, o pagkasira ng kuryente.
Mga Pagsusuri sa Komisyon
Ang pagkomisyon ay dapat sumunod sa isang inaprubahang plano sa pagsubok na sumasalamin sa disenyo ng produkto at mga kinakailangan sa proyekto. Kasama sa mga karaniwang pagsusuri ang inspeksyon ng mekanikal na operasyon, mga interlock, mga kable, pagpapatuloy ng earthing, mga setting ng proteksyon, mga control circuit, at mga nauugnay na resulta ng pagsubok sa kuryente. Ang eksaktong mga pagsusulit at pamantayan sa pagtanggap ay dapat tukuyin ng mga kwalipikadong inhinyero.
8. Paano Mapapanatili ng mga Operator ang isang Air Insulated RMU?
Bagama't iniiwasan ng air insulated RMU ang SF₆ gas servicing sa mga air-insulated compartment nito, nangangailangan pa rin ito ng maintenance program na angkop sa disenyo, tungkulin, edad, at kapaligiran ng pag-install nito. Nakakatulong ang preventive maintenance na matukoy ang pagkasira bago ito magdulot ng outage o insidente sa kaligtasan.
Mga Inirerekomendang Lugar sa Pagsusuri
- Kondisyon ng enclosure:Suriin kung may kaagnasan, pisikal na pinsala, pagpasok ng tubig, nakaharang na bentilasyon, at mga sirang seal.
- Kondisyon ng pagkakabukod:Maghanap ng kontaminasyon, kahalumigmigan, mga marka ng pagsubaybay, pag-crack, o iba pang mga palatandaan ng pagkasira sa panahon ng mga inaprubahang inspeksyon.
- Mga mekanismo ng paglipat:Suriin ang mga mekanismo ng pagpapatakbo, mga tagapagpahiwatig ng posisyon, pagkakabit, at kondisyong mekanikal ayon sa mga pamamaraan ng tagagawa.
- Mga koneksyon at cable:Suriin ang mga naa-access na pagwawakas at koneksyon para sa mga palatandaan ng sobrang pag-init, pagkaluwag, o pagkasira ng pagkakabukod gamit ang mga naaprubahang pamamaraan.
- Proteksyon at kontrol:I-verify ang mga setting ng relay, auxiliary power, mga alarm, mga operator ng motor, at mga function ng komunikasyon kung saan nilagyan.
- Mga tala:Mga inspeksyon ng dokumento, mga resulta ng pagsubok, mga pagkakamali, pagpapatakbo ng paglipat, at mga pagkilos sa pagwawasto.
Gaano kadalas Dapat Suriin ang isang RMU?
Walang isang agwat ng inspeksyon na angkop para sa bawat pag-install. Sundin ang iskedyul ng pagpapanatili ng tagagawa, mga naaangkop na regulasyon, mga kinakailangan sa utility, at pagtatasa ng panganib ng site. Ang mga kagamitan sa maalikabok, mahalumigmig, kinakaing unti-unti, o mabigat na load na mga kapaligiran ay maaaring mangailangan ng mas madalas na pagsusuri sa kondisyon.
Huwag buksan ang mga selyadong o pinaghihigpitang compartment, ayusin ang mga live na bahagi, o magsagawa ng mapanghimasok na gawain nang walang inireseta na awtorisasyon, paghihiwalay, at mga pamamaraan ng pagsubok. Kung mangyari ang abnormal na pag-init, ingay na naglalabas, nasusunog na amoy, hindi inaasahang mga alarma, o mekanikal na pagtutol, idulog kaagad ang isyu sa mga kwalipikadong tauhan ng pagpapanatili.
9. Anong Mga Karaniwang Problema ang Dapat Pigilan ng Mga Project Team?
Maraming mga problema sa switchgear project ang magsisimula bago ang energization. Ang malinaw na mga detalye, kumpletong dokumentasyon, at koordinasyon sa pagitan ng supplier ng kagamitan, electrical designer, installer, at end user ay maaaring mabawasan ang mga maiiwasang pagkaantala.
| Karaniwang isyu | Potensyal na kahihinatnan | Pang-iwas na aksyon |
|---|---|---|
| Maling rating ng kasalanan | Maaaring hindi makayanan ng mga kagamitan ang aktwal na tungkulin ng network fault. | Kumpirmahin ang mga resulta ng fault-study at mga rating ng kagamitan bago ang pag-apruba. |
| Maling configuration ng feeder | Nawawalang switching o protection function at magastos na muling pagdidisenyo. | Suriin ang single-line diagram at iskedyul ng functional-unit. |
| Hindi tugmang mga accessory ng cable | Mga kahirapan sa pag-install o hindi mapagkakatiwalaang pagwawakas ng cable. | Kumpirmahin ang mga detalye ng cable at mga inaprubahang termination kit. |
| Hindi angkop na mga kondisyon ng site | Kondensasyon, kaagnasan, mga problema sa pagkakabukod, o mga limitasyon sa pag-access. | Suriin ang mga kondisyon ng serbisyo, disenyo ng enclosure, at mga clearance sa pag-install. |
| Hindi kumpletong dokumentasyon ng pagsubok | Naantalang inspeksyon, pagtanggap, o pagkomisyon. | Sumang-ayon sa mga kinakailangang rekord ng pagsubok at mga sertipiko sa panahon ng pagkuha. |
| Hindi malinaw na mga responsibilidad sa pagpapanatili | Mga hindi nakuhang inspeksyon at mas mabagal na pagtugon sa pagkakamali. | Tukuyin ang mga pamamaraan sa pagpapatakbo, pagsasanay, mga ekstrang bahagi, at suporta sa serbisyo. |
Para sa mga koponan sa pagkuha, ang pinakaepektibong diskarte ay ang tukuyin ang mga teknikal na kinakailangan bago ihambing ang mga sipi. Ang mababang paunang presyo ay maaaring hindi kumakatawan sa pinakamahusay na pangkalahatang halaga kung ang iminungkahing configuration ay nangangailangan ng karagdagang engineering, mga pagbabago sa pag-install, o hindi suportadong mga accessory.
10. Mga Madalas Itanong
Ano ang pangunahing layunin ng isang air insulated ring main unit RMU?
Ang pangunahing layunin nito ay upang pamahalaan ang paglipat, paghihiwalay, at pamamahagi ng mga koneksyon sa isang medium-voltage na network. Depende sa configuration, nagbibigay din ito ng proteksyon sa transformer-feeder at sinusuportahan ang paghihiwalay ng mga sira na seksyon ng cable.
Ano ang ibig sabihin ng air insulated sa isang RMU?
Nangangahulugan ito na ang hangin sa atmospera ay nagsisilbing insulating medium sa paligid ng may-katuturang mga bahagi ng enerhiya. Ang eksaktong pagkakaayos ng pagkakabukod ay nakasalalay sa disenyo ng produkto, at ang termino ay hindi mismong tumutukoy sa teknolohiya ng switching o arc-interruption.
Ang air insulated ba ay RMU SF₆-free?
Maaaring maiwasan ng isang air-insulated na disenyo ang SF₆ sa mga nauugnay na insulation compartment. Dapat suriin ng mga mamimili ang teknikal na dokumentasyon ng tagagawa upang kumpirmahin kung ang kumpletong iminungkahing pagpupulong ay naglalaman ng anumang SF₆ o iba pang mga insulating gas.
Ano ang pagkakaiba sa pagitan ng isang RMU at isang transpormer?
Kinokontrol at pinoprotektahan ng RMU ang mga de-koryenteng koneksyon sa loob ng network ng pamamahagi, habang binabago ng isang transpormer ang boltahe mula sa isang antas patungo sa isa pa. Maaari silang mai-install nang magkasama sa isang distribution substation, ngunit gumaganap sila ng iba't ibang mga function.
Maaari bang awtomatikong maibalik ng air insulated RMU ang kapangyarihan pagkatapos ng isang pagkakamali?
Hindi naman kailangan. Ang mga pangunahing unit ay maaaring mangailangan ng awtorisadong manual switching. Ang awtomatikong fault isolation o restoration ay nangangailangan ng angkop na proteksyon, motorized switching, control logic, mga komunikasyon, at isang aprubadong network automation scheme.
Aling mga teknikal na rating ang pinakamahalaga kapag bumibili ng RMU?
Kabilang sa mga pangunahing parameter ang rate na boltahe, rated current, short-circuit withstand at kakayahan sa paggawa, switching duty, protection arrangement, insulation performance, environmental condition, enclosure rating, at anumang kinakailangang internal-arc classification.
Nangangailangan ba ng maintenance ang air insulated RMU?
Oo. Dapat sundin ng mga operator ang iskedyul ng pagpapanatili ng tagagawa at siyasatin ang enclosure, insulation, switching mechanism, cable terminations, earthing system, protection device, at opsyonal na control equipment kung naaangkop.
Aling pamantayan ang may kaugnayan sa medium-voltage na metal-enclosed RMUs?
Ang IEC 62271-200 ay isang pangunahing pamantayan para sa naaangkop na AC metal-enclosed switchgear assemblies na may rating na higit sa 1 kV at hanggang 52 kV. Maaaring malapat ang ibang mga pamantayan sa mga indibidwal na switching at proteksyon na device. Dapat i-verify ng pangkat ng proyekto ang mga kinakailangang edisyon at ang aktwal na dokumentasyon ng pagsubok ng produkto.
Paano masusuri ng mga mamimili ang isang tagagawa ng RMU?
Suriin ang teknikal na dokumentasyon ng tagagawa, mga opsyon sa pagsasaayos ng produkto, naaangkop na ebidensiya ng pagsusuri sa uri, nakagawiang mga pamamaraan sa pagsusuri sa pabrika, mga kontrol sa kalidad, gabay sa pag-install, pagkakaroon ng mga ekstrang bahagi, mga kondisyon ng warranty, at kakayahang matugunan ang mga kinakailangan na partikular sa proyekto.
Piliin ang Tamang Air Insulated RMU para sa Iyong Proyekto
Ang maaasahang pamamahagi ng medium-voltage ay nagsisimula sa tamang configuration ng kagamitan, tumpak na teknikal na detalye, at isang malinaw na pag-unawa sa mga kondisyon ng site. Nagpaplano ka man ng isang pang-industriyang sistema ng pamamahagi ng kuryente, isang komersyal na pagpapaunlad, o isang proyekto sa network ng utility, ang maingat na pagpili ng kagamitan ay maaaring suportahan ang mas ligtas na operasyon at mas maaasahang pagpaplano ng pagpapanatili.
Zhejiang Usune Electric Co., Ltd.maaaring isama sa pagsusuri ng iyong supplier kapag kumukuha ng mga kagamitan sa pamamahagi ng kuryente. Ibahagi ang iyong boltahe ng proyekto, kasalukuyang na-rate, mga kinakailangan sa short-circuit, configuration ng functional-unit, kapaligiran sa pag-install, at mga naaangkop na pamantayan upang makatulong na maitaguyod ang naaangkop na teknikal na saklaw.
Kailangan mo ng tulong sa pagtukoy sa iyong mga kinakailangan sa medium-voltage switchgear?Makipag-ugnayan sa aminupang talakayin ang mga detalye ng iyong proyekto, humiling ng nauugnay na dokumentasyon ng produkto, at tuklasin ang isang angkop na solusyon para sa iyong aplikasyon sa pamamahagi ng kuryente.
Teknikal na tala: Ang mga configuration at rating ng produkto ay nag-iiba ayon sa modelo. Kumpirmahin ang lahat ng mga detalye, naaangkop na mga pamantayan, dokumentasyon ng pagsubok, at mga pamamaraan sa pagpapatakbo kasama ng tagagawa at ang responsableng engineer ng proyekto bago ang pagkuha, pag-install, o pagpapasigla.
