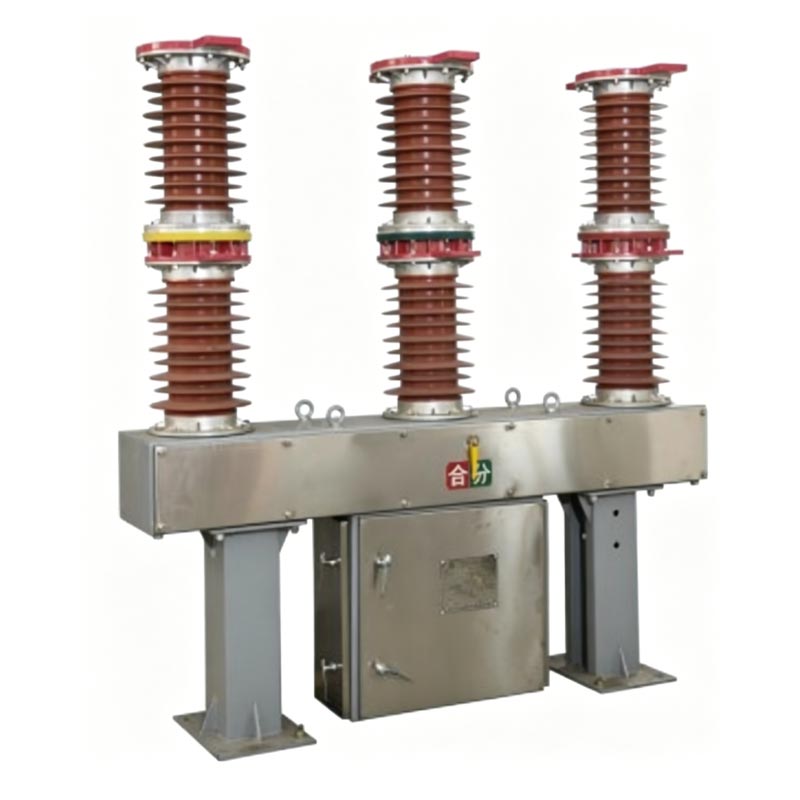

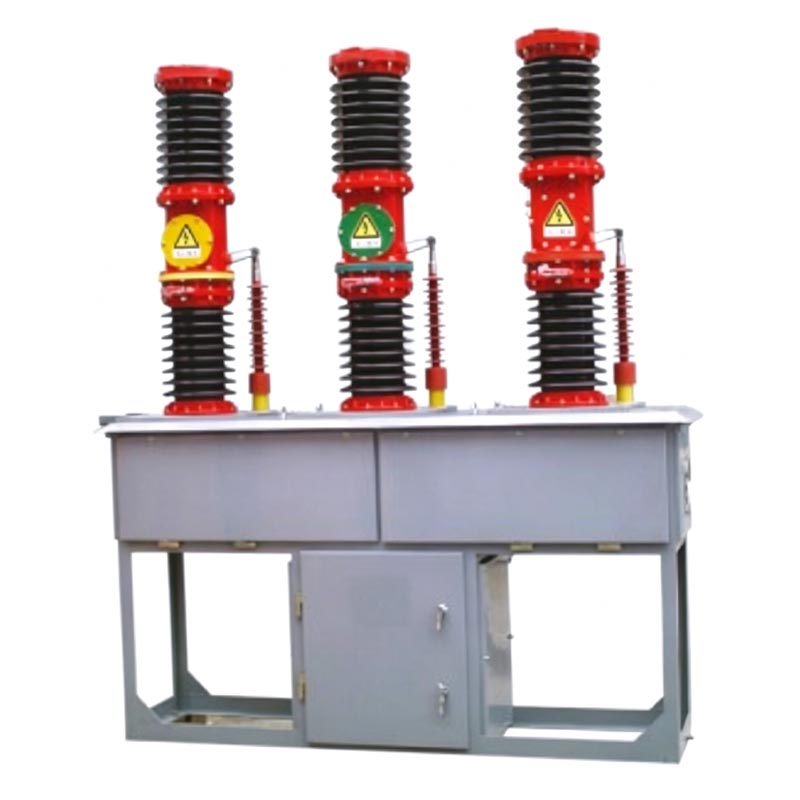

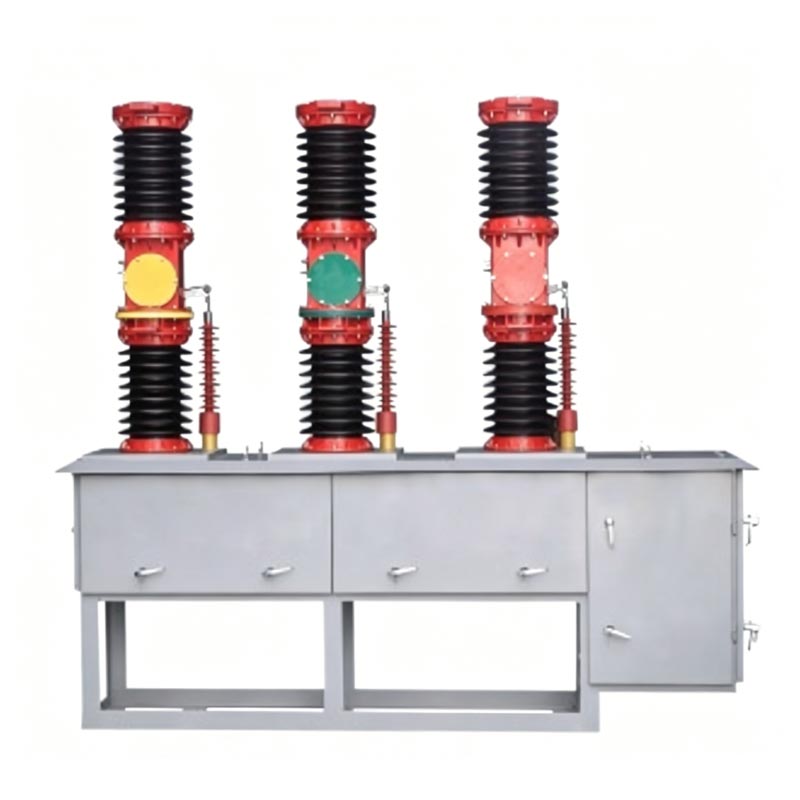

Ang Usune Zw7-40.5 Outdoor Vacuum Circuit Breaker ay isang panlabas na high-voltage vacuum circuit breaker na angkop para sa 50Hz three-phase AC, 24-40.5kV power transmission at distribution system, pangunahing ginagamit para sa system control, proteksyon, sectionalizing, at capacitor bank switching. Kapag ginamit kasabay ng isang recloser, pinapagana nito ang intelligent na naka-segment muling pagsasara ng kontrol ng sistema ng kuryente; ito ay sumusuporta sa spring o electromagnetic operating mekanismo, ay may matatag na mekanikal pagganap, at walang panganib ng sunog o pagsabog; sumusunod ito sa GB1984-1989 "AC High Voltage Circuit Breakers" at IEC56, IEC62271-100 "Mga High Voltage AC Circuit Breaker" na pamantayan.
1. Napakahusay na Pagganap ng Pagsira: Gumagamit ng teknolohiyang pang-vacuum arc-extinguishing, na nagreresulta sa malakas na pagkasira
kapasidad, mahabang buhay ng kuryente, at buhay ng makina na hanggang 10,000 cycle.
2. Maintenance-Free at Maaasahan: Simpleng istraktura, hindi nangangailangan ng regular na maintenance, at mahabang buhay ng serbisyo.
3. Napakahusay na Pagganap ng Insulation at Anti-Pollution: Malakas na pagganap sa panlabas na pagkakabukod at namumukod-tanging
kakayahan laban sa polusyon.
4. Flexible Intelligent Configuration: Maaaring nilagyan ng built-in na kasalukuyang transpormer (katumpakan hanggang 0.2S
class) para sa pagsukat at proteksyon ng three-phase linkage.
5. Malawak na Pagkatugma ng Mga Operating Mechanism: Naaangkop sa spring o electromagnetic na mga mekanismo ng pagpapatakbo, na nagpapagana
madalas at maaasahang operasyon.

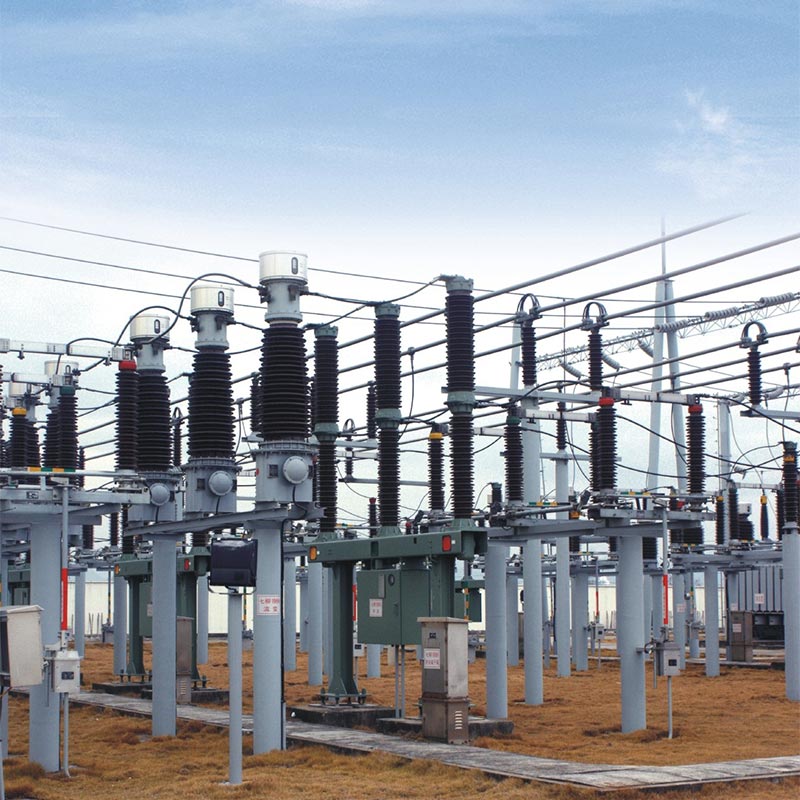

1. 24-40.5kV transmission at distribution lines at substation
2. Mga proyekto sa pagsasaayos at pagpapalawak ng power grid sa lungsod at kanayunan
3. Wind farm, solar power plants, at industrial power system
4. Paglipat ng capacitor bank at tie circuit breaker application
5. Mga lugar na nasa baybayin, mataas na altitude, at napakaruming lugar
1. Pangalan ng Proyekto: 35kV Wind Farm Grid Connection Project sa Northern China
2. Kliyente: State Grid Hebei Electric Power Co., Ltd.
3. Background ng Proyekto: Ang wind farm na ito ay matatagpuan sa isang coastal area na may mataas na kahalumigmigan, mabigat na spray ng asin, at madalas na pagkidlat-pagkulog. Ang 35kV outgoing line system nito ay nangangailangan ng maaasahang mga circuit breaker para sa control, fault paghihiwalay, at awtomatikong muling pagsasara ng mga operasyon.
4. Solusyon: Nagbigay ang Uxin Electric ng 12 set ng Zw7-40.5 Outdoor Vacuum Circuit Breaker, na nilagyan ng spring-operated na mga mekanismo at 0.2S-class na built-in na kasalukuyang mga transformer.
5. Application Achievements
- Matatag na operasyon para sa higit sa 5 taon sa mataas na kahalumigmigan at mataas na salt spray na kapaligiran
- 100% rate ng tagumpay sa 187 short-circuit breaking operations
- Binabawasan ng matalinong reclosing function ang oras ng pagkawala ng kuryente ng 85%
- Ang disenyong walang maintenance ay binabawasan ang taunang gastos sa pagpapatakbo at pagpapanatili ng 60%
6. Feedback ng Customer
“Ang Usune Zw7-40.5 Outdoor Vacuum Circuit Breaker ay nagpakita ng lubos na maaasahang pagganap sa ating baybayin sakahan ng hangin. Ang pagganap nito sa pag-iwas sa polusyon at mga function ng matalinong proteksyon ay makabuluhang napabuti katatagan ng grid." – Project Manager, State Grid Hebei Electric Power Co., Ltd.
| item | Yunit | Mga Parameter | |
| Na-rate na boltahe | kV | 40.5 | |
| Na-rate na antas ng pagkakabukod | 1min Power dalas makatiis boltahe | kV | 95 |
| Ang salpok ng kidlat ay nakatiis ng boltahe(Peak na halaga) | kV | 185 | |
| Na-rate ang kasalukuyang | A | 630/1000/1250/1600/2000 | |
| Rated short circuit drop out kasalukuyang | kA | 12.5/16/20/25/31.5 | |
| Na-rate ang pagkakasunud-sunod ng pagpapatakbo | 0-0.3s-C0-180s-0 | ||
| Mga oras ng pahinga para sa kasalukuyang na-rate na maikling pahinga | Mga oras | 12 | |
| Na-rate na short circuit break at malapit na kasalukuyang (peak) | kA | 50/63/80 | |
| Rated peak makatiis sa kasalukuyang | kA | 50/63/80 | |
| Na-rate na maikling oras na makatiis sa kasalukuyang | kA | 20/25/31.5 | |
| Na-rate ang oras ng tagal ng maikling circuit | s | 4 | |
| Average na bilis ng switch off | MS | 1.5 ± 0.20 | |
| Average na bilis ng paglipat | MS | 0.7 ± 0.2 | |
| Oras ng bounce ng switch-on ng kontrata | MS | ≤ 2 | |
| Three-phase switch-on/off synchroneity time difference | MS | ≤ 2 | |
| Oras ng switch-on | MS | ≤ 150 | |
| Oras ng switch-off | MS | ≤ 70 | |
| Buhay na mekanikal | Mga oras | 10000 | |
| Rated operating boltahe at auxiliary circuit rated boltahe | V | DC/AC110,220 | |
| Ang bawat phase loop DC resistance (Hindi kasama ang mga transformer ng instrumento) | μΩ | ≤ 50 | |
| Ang bawat phase loop DC resistanceeers | mm | 3 | |
A: Maaaring gamitin ang mga mekanismong pinapatakbo ng spring o electromagnetic. Ang mga mekanismong pinapatakbo ng tagsibol ay nag-aalok ng mataas pagiging maaasahan at mababang gastos sa pagpapanatili, na ginagawang angkop ang mga ito para sa karamihan sa mga panlabas na aplikasyon.
A: Oo. Ang kasalukuyang ratio at uri ng katumpakan (0.2S/0.5/10P10) ay dapat tukuyin kapag nag-order.
A: Sa ilalim ng normal na paggamit, ang panahon ng walang maintenance ay 10-15 taon. Inirerekomenda ang isang visual na inspeksyon tuwing 2 taon, at isang maliit na mekanikal na inspeksyon tuwing 5 taon.
Pinagsasama ng Usune Zw7-40.5 Outdoor Vacuum Circuit Breaker ang advanced na teknolohiya ng vacuum, matatag na disenyo ng istruktura, at intelligent na mga tampok. Bilang isang pinagkakatiwalaang supplier na Tsino, patuloy na tinitiyak ng Usune Electric ang mataas na kalidad at mga produktong may mataas na pagganap, na ginagawa itong perpektong pagpipilian para sa mga modernong sistema ng kuryente na humihiling ng pagiging maaasahan, kaligtasan, at mababang gastos sa siklo ng buhay.
