11 kV Pole Mounted Vacuum Circuit Breaker

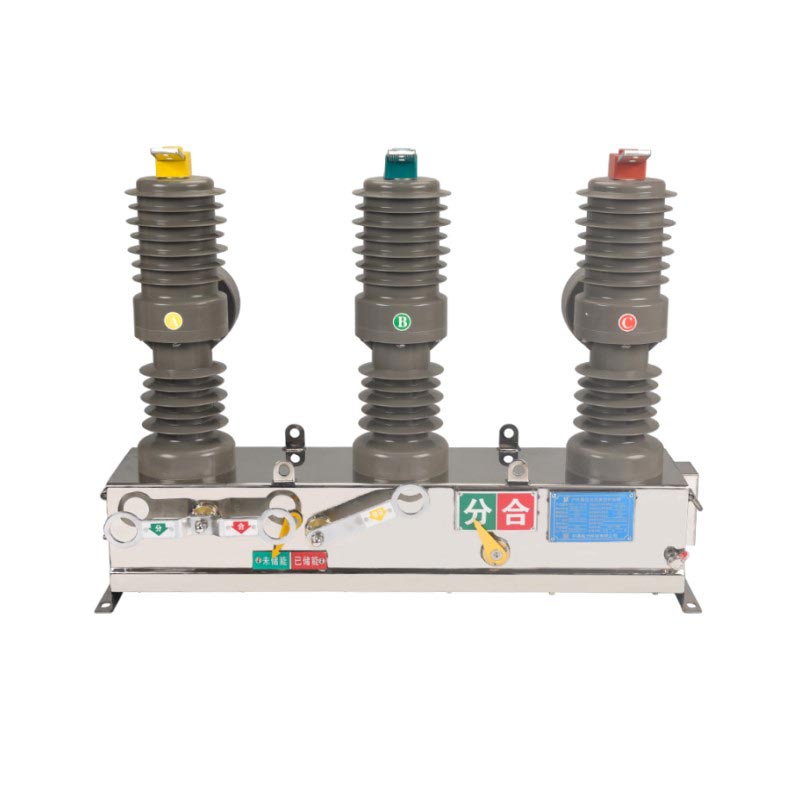

Ang Usune ZW32-12 11 kV Pole Mounted Vacuum Circuit Breaker ay isang panlabas na poste-mounted vacuum circuit breaker partikular na idinisenyo para sa 10kV–12kV power distribution system. Gumagamit ito ng high-reliability na vacuum interrupter para sa arko pagpatay, tumpak at ligtas na pag-on at pag-off ng iba't ibang mga alon. Ang matatag na mekanikal na istraktura nito ay sumusuporta madalas na operasyon at angkop para sa mga senaryo na nangangailangan ng paulit-ulit na paglipat.

- Na-rate na Boltahe: 12kV (tugma sa 10kV/11kV system)
- Dalas: 50/60Hz
- Bilang ng mga Phase: Tatlong yugto ng AC
- Pagkakabukod: Mga materyales na panlaban sa pagtanda at lumalaban sa kaagnasan sa labas
- Paraan ng Operasyon: Manwal/Elektrisidad, tugma sa mga intelligent na controller

Mga Pangunahing Tampok at Kalamangan

1. Superior Breaking Performance

- Mabilis na vacuum arc extinguishing speed, maikling breaking time, at mataas na operational stability;
- Napakahusay na short-circuit breaking capacity, epektibong nagpoprotekta sa mga linya at kagamitan;
- Mahabang mekanikal at elektrikal na buhay, na angkop para sa madalas na mga sitwasyon ng operasyon.

2. Matalinong "Apat na Remote" na Function

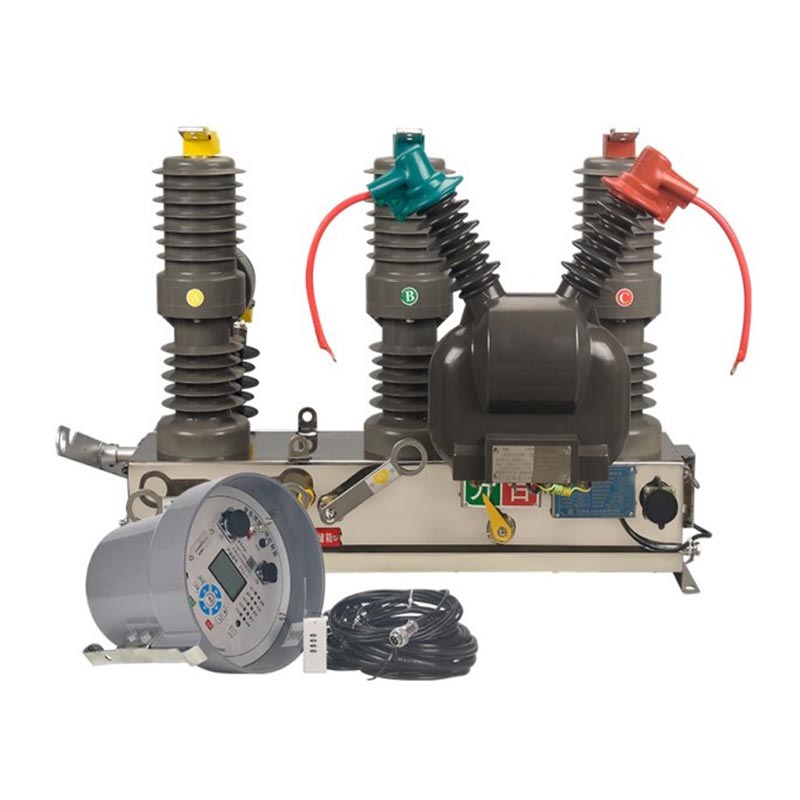

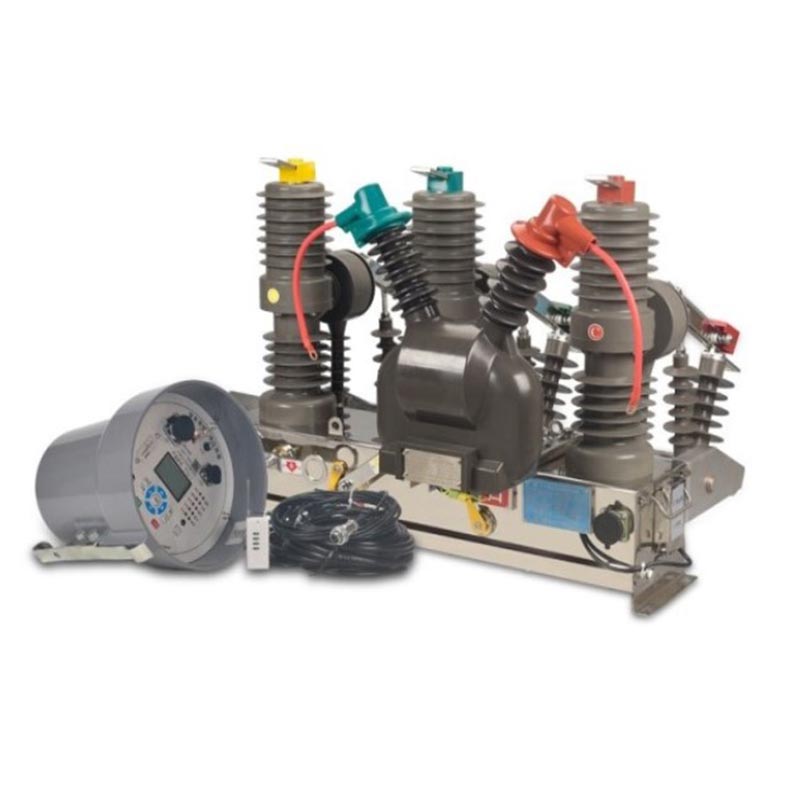

Kapag ipinares sa isang Usune intelligent controller, maaari itong bumuo ng isang awtomatikong recloser, na napagtatanto:
- Remote Control: Remote na pagbubukas at pagsasara ng operasyon ng dispatch center;
- Telemetry: Real-time na pagsubaybay sa kasalukuyang, boltahe, kapangyarihan, at data ng enerhiya;
- Remote Signaling: Aktibong nag-uulat ng status ng kagamitan, alarma, at impormasyon ng pagkakamali;
- Remote Adjustment: Online na setting at pagbabago ng mga parameter ng proteksyon.

3. Matibay na Panlabas na Disenyo

- Ganap na nakapaloob na rating ng proteksyon ng IP54+, dustproof, rainproof, at condensation-proof;
- Matatag na operasyon sa mga kapaligiran mula -40℃ hanggang +70℃, lumalaban sa spray ng asin, moisture, at polusyon;
- Compact na istraktura, pole-mountable, madaling i-install at nangangailangan ng kaunting maintenance.

Real-world Application Case

1. Proyekto

Rural Power Grid Automation Upgrade Project sa Anhui Province, China

2. Background

Madalas na lumilipas na mga pagkakamali (pagtama ng kidlat, pakikipag-ugnay sa puno) sa mga rural na power grid, mabagal na bilis ng paghihiwalay ng fault, at isang mataas na panganib ng malakihang pagkawala ng kuryente.

3. Solusyon

I-deploy ang 120 Usune ZW32-12 recloser na may intelligent controllers bilang pole-mount recloser para sa 10kV overhead lines.

4. Mga Resulta ng Application:

- Fault Isolation: Awtomatikong tripping sa loob ng 50ms para sa mga short-circuit fault, power restoration sa loob ng 1 minuto para sa mga lugar na hindi may sira;
- Lumilipas na Pag-aalis ng Fault: Ang awtomatikong muling pagsasara ay nag-aalis ng 85% ng pansamantalang pagkawala ng kuryente;
- Remote Management: Ang mga function na "Four Remote" ay nagpapababa ng on-site na inspeksyon ng workload ng 60% at nagpapahusay sa pagpapadala kahusayan ng 70%;

- Pagiging maaasahan: Pagkatapos ng higit sa dalawang taon ng operasyon, ang mean time sa pagitan ng mga pagkabigo (MTBF) ay >85,000 na oras na walang malalaking pagkakamali, pagpapabuti ng pagiging maaasahan ng suplay ng kuryente para sa mahigit 30,000 rural na gumagamit.

Pangunahing Teknikal na Parameter

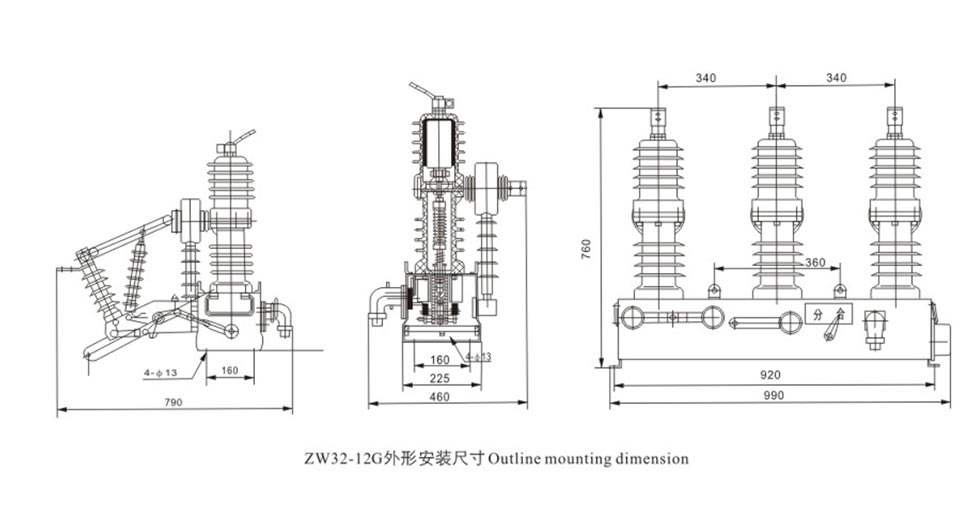

Mga Panlabas na Dimensyon

Sanggunian ng Proyekto

Cas-space Rocket Launch Project

Ulat sa Pagsubok

FAQ

Q1: Bakit ang ZW32-12 11 kV Pole Mounted Vacuum Circuit Breaker ay angkop para sa mga sitwasyong madalas na operasyon?

A: Ang vacuum interrupter nito ay may mababang pagkasuot ng contact at mahabang buhay ng kuryente; ang precision spring operating mechanism nito ay may mataas na mekanikal na katatagan (mechanical operation count ≥10,000 beses); ang mga materyales at istraktura nito ay hindi nakakapagod, pinapanatili ang matatag na pagganap sa panahon ng paulit-ulit na operasyon, ginagawa itong angkop para sa madalas pagpapalit ng mga sitwasyon tulad ng mga capacitor bank at pang-industriyang linya.

Q2: Paano ipinatupad ang mga function na "Four Remote"?

A: Ikonekta ang ZW32-12 sa Usune FTU controller sa pamamagitan ng RS-485 o wireless (4G/LoRa). Kinokolekta ng controller ang device data, nakikipag-ugnayan sa master station, at nagpapatupad ng mga remote command, sa gayon ay nakakamit ang remote control, real-time na telemetry, status remote signaling, at online remote adjustment function.

Q3: Anong pagpapanatili ang kinakailangan para sa panlabas na paggamit?

A: Ang produktong ito ay halos walang maintenance. Inirerekomenda ang mga regular na pagsusuri:
- Bawat 1-2 taon: Suriin ang mga seal, fastener, at pagganap ng pagkakabukod;
- Bawat 2-3 taon: Suriin ang integridad ng vacuum interrupter at sukatin ang contact resistance;
- Bawat 5 taon: Magsagawa ng komprehensibong pagkakalibrate ng mekanikal at elektrikal na pagganap. Nagbibigay si Usune panghabambuhay na teknikal na suporta at mga serbisyo sa pagsasanay.

Konklusyon

Pinagsasama ng Usune ZW32-12 11 KV Pole Mounted Vacuum Circuit Breaker ang mahusay na pagganap, matalinong operasyon, at tibay. Bilang isang nangungunang tagagawa sa China, tinitiyak ng Usune ang maaasahang kalidad ng produkto, na umaangkop sa urban at rural power grids, industrial park, at mga bagong sistema ng enerhiya, na ginagawa itong mas gustong kagamitan sa modernong kapangyarihan larangan ng pamamahagi. Gamit ang mature na karanasan sa aplikasyon sa larangan at komprehensibong teknikal na suporta, mayroon si Usune maging isang pinagkakatiwalaang supplier at tagagawa sa pandaigdigang sektor ng imprastraktura ng kuryente.
