Ang220kV Disconnect Switchay isang high-voltage outdoor isolation device na idinisenyo para sa 220kV AC power transmission substations. Pangunahing ginagamit ito upang ihiwalay ang mga de-koryenteng circuit, magbigay ng nakikitang safety disconnect point, at tiyakin ang ligtas na mga operasyon sa pagpapanatili para sa high-voltage na kagamitan.
Bilang isang propesyonal na tagagawa ng kagamitan sa mataas na boltahe na substation sa China, nagbibigay kami ng maaasahang 220kV Disconnect Switch na mga solusyon na nagtatampok ng matatag na pagganap ng kuryente, malakas na kakayahang umangkop sa labas, at pagsunod sa mga internasyonal na pamantayan. Ang produkto ay idinisenyo ayon sa mga kinakailangan ng IEC 62271-102 at malawakang inilalapat sa mga sistema ng paghahatid at pamamahagi ng kuryente.
Sa panahon ng normal na operasyon, ang220kV Disconnect Switchpatuloy na nagdadala ng rate ng kasalukuyang. Kapag kailangan ang maintenance, lumilikha ito ng malinaw na nakikitang isolation gap pagkatapos magbukas, na nagpapahintulot sa mga operator na ligtas na suriin at ayusin ang downstream na mga de-koryenteng kagamitan.
Ang disconnect switch ay idinisenyo para sa walang load current switching operations at gumagana kasama ng mga circuit breaker at earthing switch para mapabuti ang kaligtasan ng operasyon ng substation.

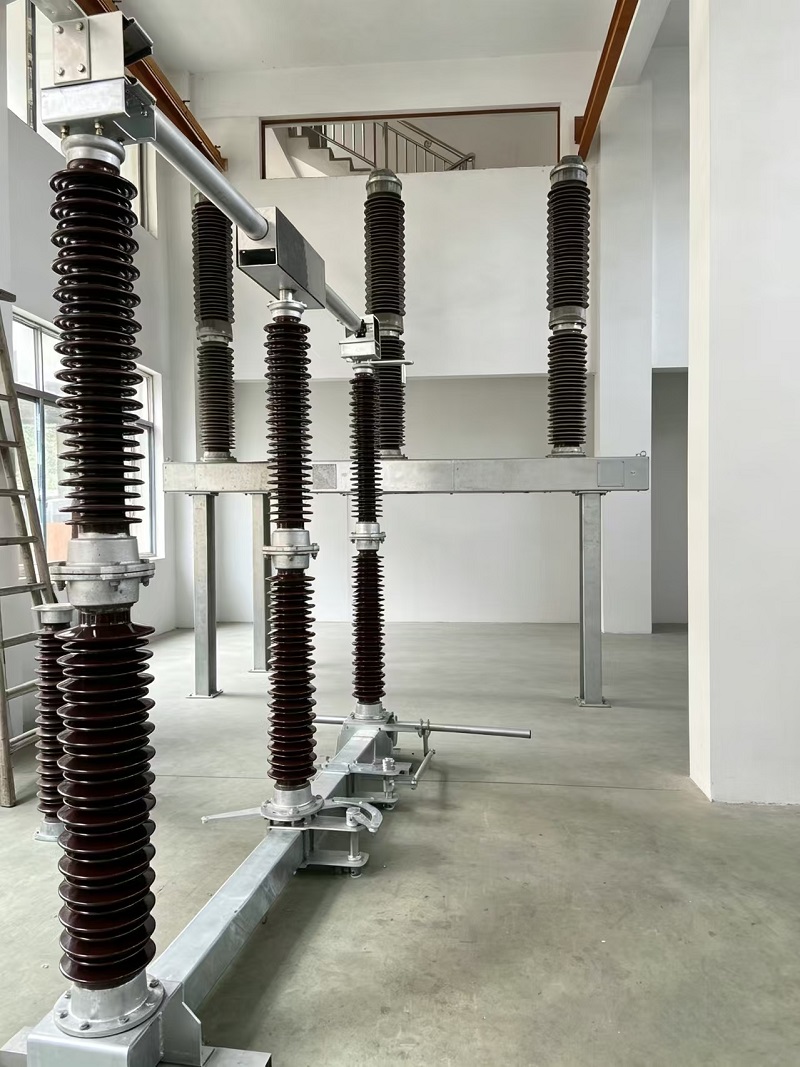

Ang kumpletong 220kV Disconnector ay binubuo ng isang three-phase na pangunahing istraktura, pagsuporta sa mga insulator, conductive system, steel base frame, at motor-driven na operating mechanism. Ang bawat bahagi ay na-optimize para sa pangmatagalang panlabas na operasyon sa ilalim ng mataas na boltahe na mga kondisyon.
Ang conductive contact ay ginawa gamit ang high-density silver-plated copper alloy na materyales. Ang disenyong ito ay epektibong binabawasan ang paglaban sa pakikipag-ugnay, pinapaliit ang pagtaas ng temperatura sa patuloy na operasyon, at pinapabuti ang kondaktibiti ng kuryente at pagiging maaasahan ng serbisyo.
Ang mga sumusuporta sa mga insulator ay ginawa gamit ang mataas na antas ng alumina porselana o opsyonal na pinagsama-samang silicone rubber na materyales. Ang istraktura ng pagkakabukod ay nagbibigay ng mahusay na lakas ng kuryente at paglaban sa kapaligiran, na tinitiyak ang matatag na operasyon sa mga panlabas na substation.
Ang base frame ay gumagamit ng hot-dip galvanized steel structure na may malakas na corrosion resistance. Ito ay angkop para sa pangmatagalang pag-install sa labas at tumutulong na mapanatili ang mekanikal na lakas sa ilalim ng iba't ibang kondisyon ng panahon.
Ang 220kV Outdoor Disconnect Switch ay nilagyan ng motor-driven operating mechanism, habang available din ang manual emergency operation. Ang kahon ng mekanismo ay idinisenyo na may rating ng proteksyon ng IP54 upang mapabuti ang proteksyon laban sa pagpasok ng alikabok at tubig.
Kasama sa operating mechanism ang mga auxiliary contact na nagbibigay ng position feedback signal para sa remote monitoring system. Nagbibigay-daan ito sa mga operator na suriin nang mahusay ang status ng switch sa mga modernong substation.
Ang disconnect switch ay maaaring isama sa mga circuit breaker at earthing switch upang maiwasan ang mga maling operasyon. Tinitiyak ng safety interlocking system na:
| Uri ng Produkto | Panlabas na High Voltage Disconnect Switch |
| Na-rate na Boltahe | 252kV |
| Na-rate na Dalas | 50Hz |
| Na-rate na Patuloy na Kasalukuyan | 1250A / 2000A / 2500A |
| Maikling Panahon na Makatiis sa Kasalukuyang (3s) | 40kA / 50kA |
| Peak Makatiis sa Kasalukuyang | 100kA / 125kA |
| Paraan ng Operasyon | Operasyon na pinapatakbo ng motor na may manu-manong operasyong pang-emergency |
| Proteksyon sa Kahon ng Mekanismo | IP54 |
| Naaangkop na Pamantayan | IEC 62271-102 |
Ang 220kV Disconnect Switch ay malawakang ginagamit sa mga high-voltage power transmission system, kabilang ang:
Sa maaasahang pagganap ng paghihiwalay at malakas na kakayahang umangkop sa kapaligiran, sinusuportahan ng kagamitang ito ang ligtas at matatag na operasyon ng mga modernong sistema ng kuryente.
Ang 220kV Disconnector ay idinisenyo para sa panlabas na pag-install at maaaring gumana nang mapagkakatiwalaan sa ilalim ng iba't ibang mga kondisyon sa kapaligiran.
Maaaring i-customize ang produkto ayon sa iba't ibang mga kinakailangan ng proyekto, kabilang ang mga solusyon sa pagkakabukod, mga mekanismo ng pagpapatakbo, at mga tampok sa adaptasyon sa kapaligiran.
Bilang isang bihasang tagagawa ng China ng mataas na boltahe na kagamitan sa substation, nakatuon kami sa pagbibigay ng maaasahan at customized na mga solusyon sa paghahatid ng kuryente. Pinagsasama ng aming 220kV Disconnect Switch ang advanced na disenyo ng istruktura, matibay na materyales, at mahigpit na kontrol sa kalidad upang matugunan ang mga hinihingi na kinakailangan ng mga modernong power system.
Sa pagsunod sa mga pamantayan ng IEC, nababaluktot na mga opsyon sa pagsasaayos, at propesyonal na teknikal na suporta, ang aming 220kV Disconnector ay nagbibigay ng maaasahang solusyon para sa ligtas na paghihiwalay at mahusay na operasyon ng mga high-voltage na substation.
