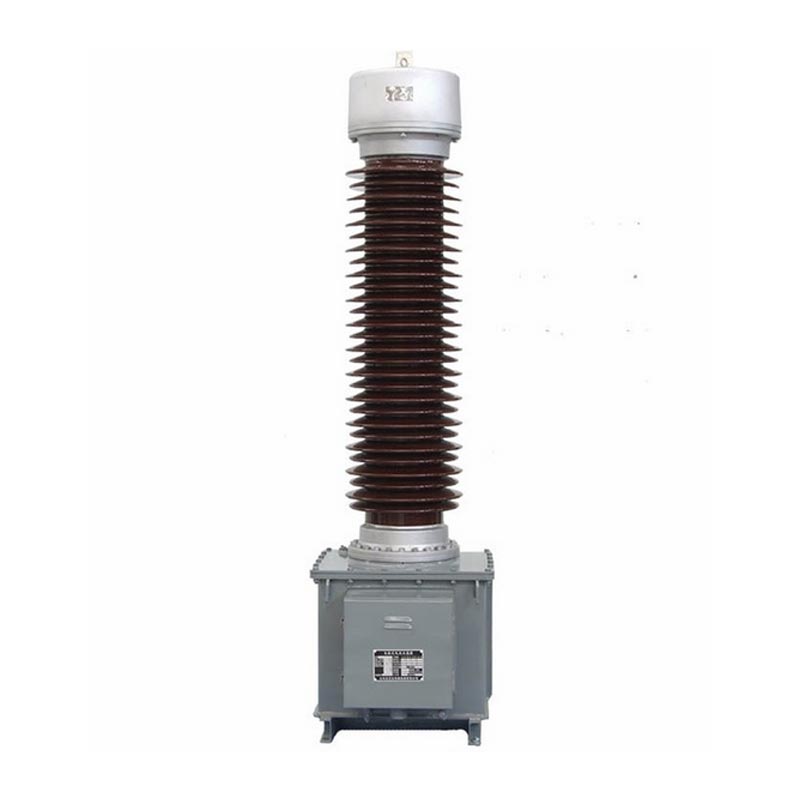

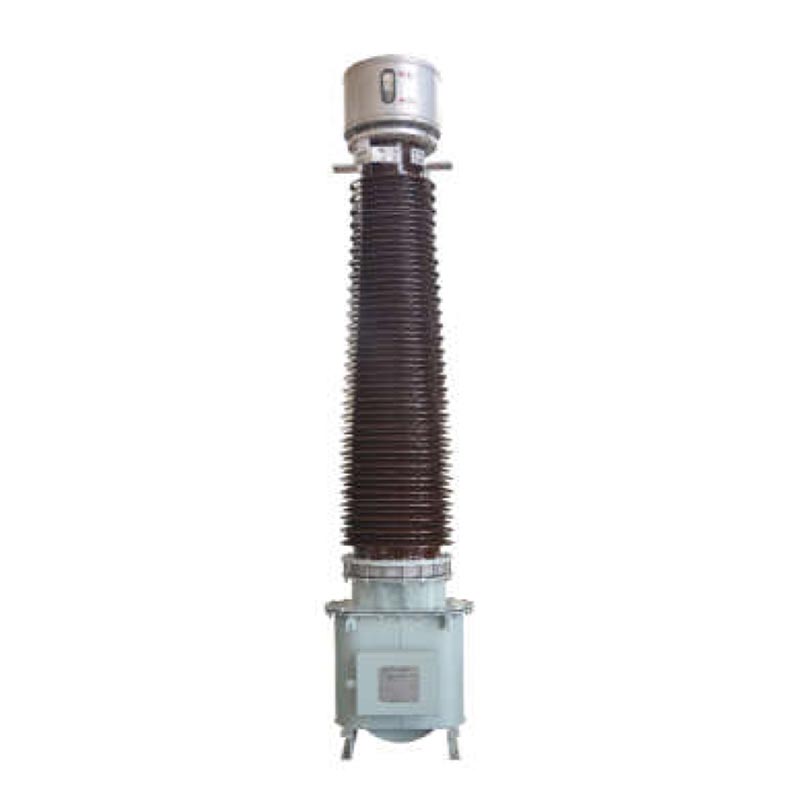

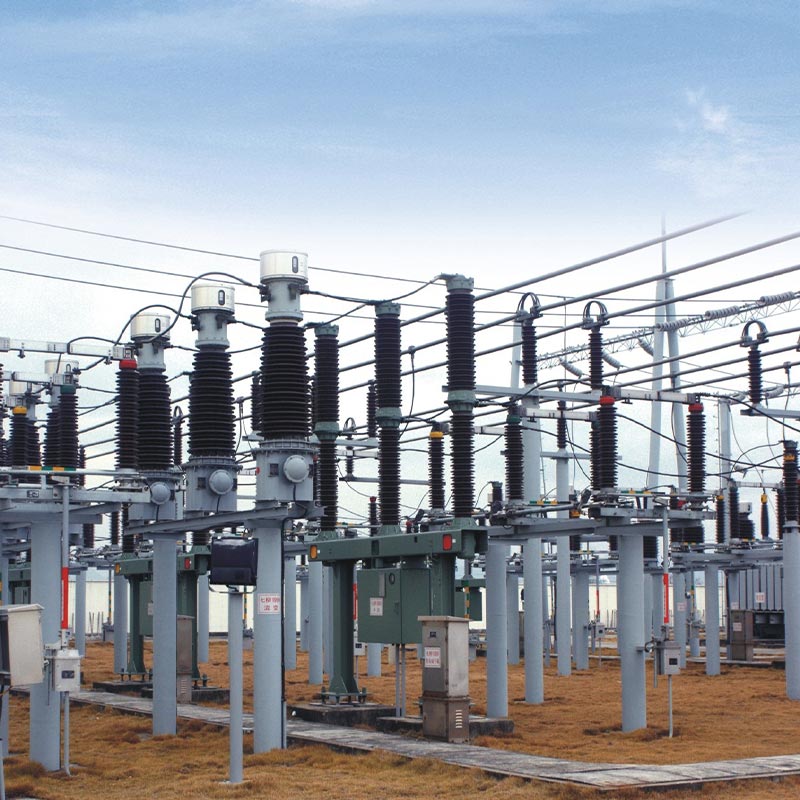

110 kV Kasalukuyang Transpormer

Ang Usune LB6-110 kV Current Transformer ay isang panlabas na high-precision current sensing device na inangkop sa medium-at high-voltage power mga grids. Gumagamit ito ng isang modular na istraktura at isang multi-group na pangalawang paikot-ikot na disenyo. Ang paraan ng mga kable ay maaaring iakma sa pamamagitan ng mga panlabas na connecting plate sa tuktok na conservator ng langis, na nagbibigay-daan sa nababaluktot na paglipat sa pagitan ng dalawahang kasalukuyang ratio upang matugunan ang kasalukuyang pangangailangan sa pagtuklas at proteksyon ng fault ng iba't ibang kondisyon ng operating.

Ang produktong ito ay sumusunod sa GB/T20840.2-2014 na pambansang pamantayan at mga internasyonal na pamantayang electrotechnical ng IEC. Ito may kasamang standard, mataas na altitude, at mga modelong lumalaban sa polusyon, na nag-aalok ng mahusay na pagsukat at proteksyon katumpakan. Angkop para sa parehong maginoo at malupit na mga kondisyon sa labas, ito ay isang pangunahing kagamitan sa pagsuporta para sa domestic 110kV power transmission at distribution system.

LB6-110kV Capacitive kasalukuyang transpormer

Paliwanag ng Modelo at Mga Naaangkop na Kundisyon sa Pagpapatakbo

1. Kahulugan ng Model Code

Ang kumpletong modelo ng produkto ay LB6-110kV (kumbinasyon ng katumpakan + kasalukuyang ratio), na may malinaw at standardized na naka-segment mga paliwanag:
- Pangunahing Modelo: L para sa kasalukuyang transpormer, B para sa may antas ng proteksyon, 6 para sa serial number ng disenyo, 110 para sa na-rate na boltahe 110kV, W2 para sa pangalawang disenyo ng anti-polusyon
- Accuracy Class Combination: Sinusuportahan ang maramihang winding combinations gaya ng P/P/P/0.5 at P/P/0.2, kabilang ang 0.2/0.5 level metering windings at 5P/10P level protection windings, pagbabalanse ng high-precision metering at maaasahang fault proteksyon.
- Kasalukuyang Pagtutukoy ng Ratio: Minarkahan bilang 2*a/c, sumusuporta sa dual current ratio switching, series connection ay a/c, Ang parallel na koneksyon ay 2*a/c, ang pangunahing kasalukuyang sumasaklaw sa 2×50A~2×1000A, ang pangalawang kasalukuyang ay 1A/5A buong detalye

2. Mga Naaangkop na Kundisyon sa Pagpapatakbo

- Ambient Temperature: Angkop para sa mga kondisyon ng operating mula -25℃ hanggang +40℃, na may pang-araw-araw na maximum na temperatura na +30℃. Ang mga kinakailangan sa napakababang temperatura ay maaaring i-customize at makipag-ayos.
- Altitude: Karaniwang modelo na angkop para sa mga altitude ≤1000m; GYW high-altitude model na angkop para sa mga altitude na ≤4000m.
- Kakayahang umangkop sa Kapaligiran: Mapipili ang distansya ng creepage mula 16mm/KV hanggang 31mm/KV, na angkop para sa iba't ibang senaryo kabilang ang conventional, coastal corrosion protection, at high-altitude na anti-fouling application.

Mga Pangunahing Tampok na Pang-istruktura

1.Optimized Insulation System

Gumagamit ng capacitive oil-paper insulation technology, na may mataas na boltahe na cable paper na bumabalot sa pangunahing winding core. Nagtatampok ito ng multi-layered capacitor shielding layer, na ang panloob na layer ay konektado sa mataas na boltahe at ang panlabas na layer na pinagbabatayan, na nagreresulta sa isang pare-parehong pamamahagi ng electric field at makabuluhang pinabuting kaligtasan ng pagkakabukod margin.

2.Maaasahang Istraktura ng Paikot-ikot

Ang pangunahing paikot-ikot ay may hugis-U na istraktura. Ang mga modelo ng 2×400A at mas mababa ay gumagamit ng flat copper wire na nakabalot sa papel, habang ang mga modelo ng 2×500A~2×1000A ay gumagamit ng double semi-circular aluminum tubes, na nagbibigay ng malakas na kasalukuyang kapasidad ng pagdadala. Ang Ang winding ay nahahati sa dalawang seksyon na may apat na terminal, na nagpapahintulot sa nababaluktot na paglipat sa pagitan ng dalawahang kasalukuyang ratios.

3. Ganap na Selyadong Proteksyon ng Disenyo

Ang isang tangke ng pagpapalawak ng metal ay naka-install sa itaas upang awtomatikong mabayaran ang pagpapalawak at pag-urong ng dami ng langis ng transpormer na dulot ng mga pagbabago sa temperatura, paghihiwalay nito mula sa panloob at panlabas na hangin, na pumipigil moisture at oil aging, at pagpapahaba ng tagal ng kagamitan.

4.Maginhawang Pag-install at Pagpapanatili

Pre-drilled lifting hole sa ilalim ng tangke ay nagpapadali sa pag-angat ng kagamitan; tinitiyak ng maraming grounding bolts maaasahang saligan ng kagamitan at pangalawang windings; ang junction box ay nilagyan ng mga nakalaang clamp para sa pamantayan at ligtas na mga kable.

Mga Pangunahing Teknikal na Parameter

1. Rated Parameter

Rated operating boltahe 110kV, maximum operating boltahe 126kV, rate dalas 50Hz, polarity ay subtractive.

2. Insulation Makatiis sa Antas ng Boltahe

Panloob na pagkakabukod pangunahin sa pangalawa at lupa 185kV/1min, pangalawa sa lupa 3kV/1min; panlabas na pagkakabukod dry test boltahe 230kV, wet test boltahe 185kV, mataas na altitude anti-pollution lightning impulse withstand voltage ang peak ay umabot sa 560kV.

3.Katumpakan ng Pagganap

0.2/0.5 grade metering error, minimal phase difference, nakakatugon sa high-precision na mga kinakailangan sa pagsukat; mababang composite error para sa 5P/10P na antas ng proteksyon, na nagpapagana ng mabilis na pagtugon sa mga grid fault current.

4. Pagganap ng Short-Circuit Resistance

Thermal stability current 5.3KA~45KA, dynamic stability current 13KA~115KA, na may kakayahang makayanan ang grid mga epekto ng short-circuit at nagpapakita ng malakas na katatagan ng pagpapatakbo.

Aktwal na Mga Kaso sa Aplikasyon ng Engineering:

Kaso: Zhejiang 110kV Urban Substation Upgrade Project

Noong 2024, ang Zhejiang Jiaxing suburban 110kV substation upgrade project ay kasangkot sa maramihang pagbili ng 32 Usune LB6-110kV-2×300/5 (5P30/5P30/0.5) kasalukuyang mga transformer. Matatagpuan sa isang industrial cluster na may malaking load pagbabagu-bago, ang proyekto ay nangangailangan ng napakataas na katumpakan ng pagsukat at pagiging sensitibo sa proteksyon. Pagkatapos ng commissioning, ang kagamitan ay maaaring tumpak na mangolekta ng kasalukuyang data ng bus, na nagbibigay-daan sa real-time na pagsubaybay sa pagkarga at mabilis na pagbagsak ng pagkakamali. Ipinapakita ng taunang data ng pagpapatakbo na ang error sa pagsukat ay mas mababa sa pambansang pamantayang limitasyon, at ang proteksyon tumpak at maaasahan ang mga aksyon, ganap na nireresolba ang mga kamalian sa pagsukat ng mas lumang kagamitan.

Mga Detalye ng Pag-install, Operasyon, at Pagpapanatili

1.Pre-Installation Inspection

Bago ang pag-install, ang isang visual na inspeksyon ay kinakailangan upang maalis ang mga depekto tulad ng nasira bushings ng porselana, langis. pagtagas, at hindi tugmang mga parameter ng nameplate; i-verify na ang antas ng langis ng expander ay tumutugma sa temperatura ng kapaligiran, at magdagdag ng kwalipikadong langis ng transpormer (lakas ng kuryente ≥45kV) kung mababa ang antas ng langis.

2.Mga Kinakailangan sa Pag-install

Ang kagamitan ay dapat dalhin at iangat nang patayo sa buong proseso, na may transport tilt angle ≤15°. Pinahihintulutan lamang ang pag-hoisting sa pamamagitan ng mga butas sa ilalim ng hoisting; diin sa mga bushings ng porselana at langis Ang conservator ay mahigpit na ipinagbabawal. Ang maximum na horizontal tensile force sa pangunahing terminal P1 ay ≤2000N, at sa P2 ito ay ≤3000N; ang katawan ng kagamitan at ang layer ng kalasag ay dapat na mapagkakatiwalaan na pinagbabatayan upang matiyak ang kaligtasan sa pagpapatakbo.

3. Mga Panuntunan sa Operasyon at Pagpapanatili

Sa panahon ng operasyon, ang pangalawang paikot-ikot ay hindi dapat nakabukas upang maiwasan ang mataas na boltahe na mga panganib at pagkasira ng kagamitan. Ang ganap na selyadong istraktura ay hindi nangangailangan ng pagpapanatili sa ilalim ng normal na mga kondisyon ng operating. Suriin ang kalinisan ng porselana bushing at antas ng langis quarterly. Kung ang seal ay nasira o ang pagkakabukod ay basa, ibalik ang yunit sa pabrika para sa pagpapatuyo ng vacuum at pagpapalit kaagad ng langis.

4. Mga Kinakailangan sa Imbakan

Ang 110 kV Current Transformer ay dapat na nakaimbak sa isang tuyo, well-ventilated na kapaligiran, iniiwasan ang direktang sikat ng araw at ulan. Ang ilalim ng ang tangke ng langis ay dapat na hindi bababa sa 50 mm sa itaas ng lupa, at ang temperatura ng imbakan ay dapat na hindi bababa sa -30 ℃. Pagkatapos isang taon ng imbakan, insulation resistance at dielectric loss coefficient ay dapat na masuri nang pana-panahon. Kung ang nababalat ang pintura pagkatapos ng matagal na pag-iimbak, ang muling pagpipinta ay dapat gawin kaagad.

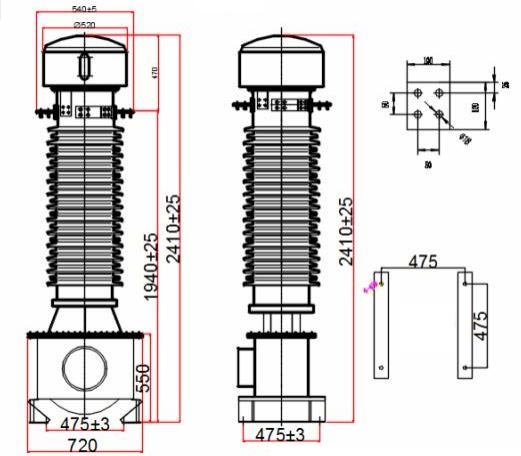

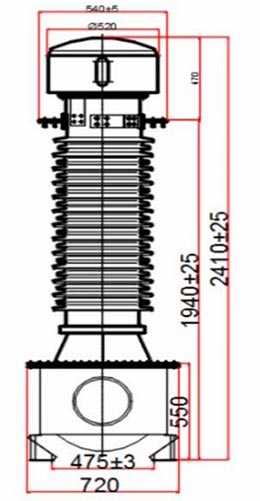

LB 6 - 110 kV hitsura at mga sukat ng pag-install

Sanggunian ng Proyekto

Cas-space Rocket Launch Project

Ulat sa Pagsubok

FAQ

Q1: Paano ilipat ang dual current ratio sa LB6-110 kV Current Transformer?

Walang kailangang palitan ng kagamitan. Ayusin lamang ang paraan ng mga kable ng panlabas na konektor sa tuktok na langis conservator: kapag ang pangunahing windings ay konektado sa serye, ang base kasalukuyang ratio ay a/c; kapag konektado sa parallel, ito ay doble ang kasalukuyang ratio 2*a/c. Ang operasyon ay simple at hindi nangangailangan ng espesyal na kagamitan, madaling ibagay sa iba't ibang kondisyon ng pagkarga, na epektibong binabawasan ang mga gastos sa pagpapalit ng kagamitan.

Q2: Ano ang mga pagkakaiba sa pagitan ng standard, anti-pollution, at high-altitude na mga modelo?

Ang tatlong mga modelo ay nagbabahagi ng parehong pangunahing pagganap ng kuryente, na may mga istrukturang pag-optimize na iniayon sa partikular mga sitwasyon: ① Ang karaniwang modelo ay angkop para sa mga kumbensyonal na kapaligiran hanggang sa 1000m altitude, na may creepage distansya ng 16mm/KV; ② Ang modelong W2 anti-pollution ay angkop para sa mga lugar sa baybayin at industriyal na polluted, na may creepage distance na 20mm/KV at pinahusay na corrosion at polusyon resistance; ③ Ang GYW high-altitude model ay angkop para sa matataas na lugar na hanggang 4000m, na may maximum na creepage na distansya na 31mm/KV, at makatiis sa mababang hangin presyon at malakas na kapaligiran ng radiation ng ultraviolet.

Q3: Ano ang mga pangunahing pag-iingat sa kaligtasan para sa pangmatagalang operasyon ng kagamitan?

Una, ang pangalawang paikot-ikot ay dapat na pinatatakbo sa ilalim ng pagkarga o short-circuited; Mahigpit na ipinagbabawal ang mga open circuit upang maiwasan ang pagkasira ng mataas na boltahe at mga aksidente sa personal na pinsala. Pangalawa, tiyakin ang maaasahang saligan ng kantong box at ang ilalim na grounding bolt ng tangke ng langis, at na ang grounding wire ay nakakatugon sa mga pagtutukoy upang maiwasan ang static pagtaas ng kuryente. Ikatlo, sa panahon ng normal na operasyon, disassembly ng selyadong istraktura at arbitrary sampling ay ipinagbabawal. Regular na subukan ang dielectric loss at partial discharge data upang matiyak ang matatag na pagganap ng pagkakabukod.
