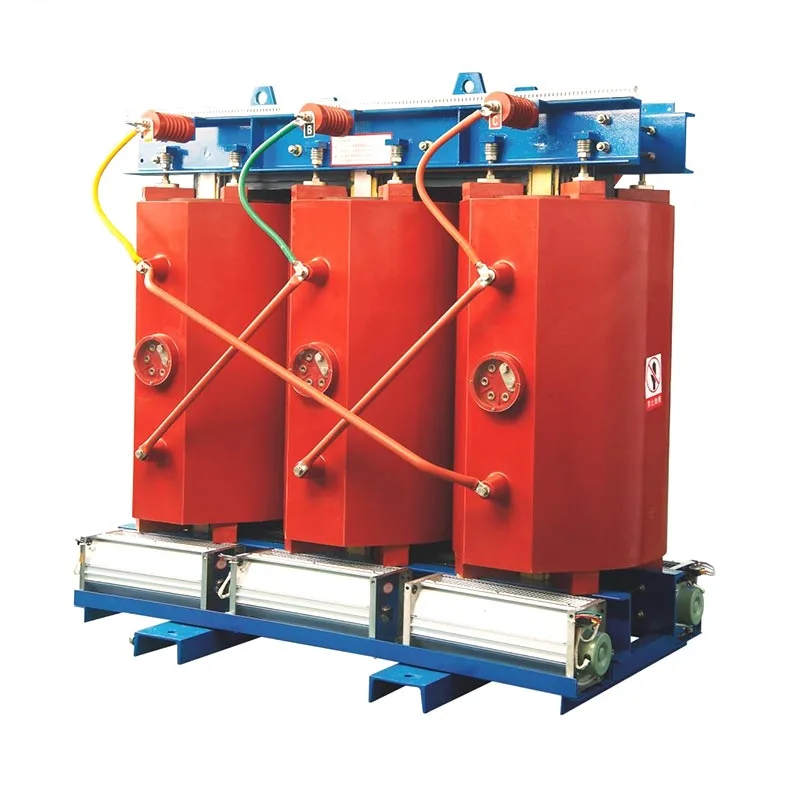

An11kV 1000kVA Dry Type Transformeray isang medium-voltage distribution transformer na idinisenyo upang ilipat ang elektrikal na enerhiya mula sa isang 11kV na supply patungo sa isang mas mababang boltahe sa paggamit habang pinapanatili ang electrical isolation, katatagan ng boltahe, at ligtas na pamamahagi ng kuryente. Ipinapaliwanag ng gabay na ito ang pagbuo, prinsipyo ng pagpapatakbo, mga detalye, mga aplikasyon, pagsasaalang-alang sa pag-install, mga kinakailangan sa proteksyon, mga kasanayan sa pagpapanatili, at mga punto ng pagbili para sa mga industriyal at komersyal na sistema ng kuryente.
Ang isang 1000kVA transformer ay nagbibigay ng isang rate na maliwanag na kapasidad ng kapangyarihan na 1000 kilovolt-amperes, habang ang 11kV ay tumutukoy sa pangunahing klase ng boltahe. Hindi tulad ng isang oil-immersed transformer, ang isang dry type na transformer ay gumagamit ng hangin bilang cooling medium at hindi umaasa sa mineral insulating oil. Ang mga disenyo ng cast-resin ay maaaring magbigay ng compact na solusyon para sa mga panloob na substation, komersyal na gusali, industriyal na planta, mga pasilidad na nauugnay sa data, renewable-energy installation, at iba pang mga lokasyon kung saan mahalaga ang pag-uugali ng sunog, pagpapanatili, espasyo, at kapaligirang pagsasaalang-alang.
Ang aktwal na detalye ay hindi dapat piliin mula sa nameplate rating lamang. Ang pangalawang boltahe, pangkat ng vector, impedance, antas ng pagkakabukod, paikot-ikot na materyal, pagtaas ng temperatura, paraan ng paglamig, proteksyon ng enclosure, altitude, temperatura sa paligid, harmonic loading, mga kondisyon ng short-circuit, at mga naaangkop na pamantayan ay lahat ay nakakaimpluwensya sa panghuling disenyo.
An11kV 1000kVA Dry Type Transformeray isang three-phase electrical transformer na karaniwang ginagamit upang bawasan ang medium-voltage na kuryente sa isang mas mababang boltahe na angkop para sa downstream distribution at electrical equipment. Ang transpormer ay may rate na maliwanag na kapangyarihan na 1000kVA at isang pangunahing boltahe na 11kV.
Ang terminotuyong urinangangahulugan na ang transpormer ay hindi gumagamit ng likidong insulating oil bilang pangunahing insulation at cooling medium nito. Depende sa disenyo, ang mga windings ay maaaring bukas-sugat, vacuum pressure na pinapagbinhi, o naka-encapsulated sa resin. Ang pagtatayo ng cast-resin ay partikular na karaniwan kung saan ang mekanikal na proteksyon, paglaban sa kapaligiran, at nabawasan ang pag-asa sa likidong pagkakabukod ay kinakailangan.
Ang IEC 60076-11 ay partikular na sumasaklaw sa mga dry-type na power transformer na may pinakamataas na boltahe ng kagamitan hanggang sa 72.5kV at hindi bababa sa isang winding na tumatakbo sa itaas ng 1.1kV, na ginagawa itong direktang nauugnay sa maraming 11kV dry-type na disenyo ng transformer.
Ang 11kV ay nagpapahiwatig ng nominal na primary-side na boltahe. Ang eksaktong antas ng pagkakabukod at na-rate na boltahe ng kagamitan ay dapat kumpirmahin mula sa detalye ng proyekto at naaangkop na pamantayan sa halip na ipahiwatig mula sa nominal na boltahe lamang.
Ang 1000kVA ay ang rate ng maliwanag na kapangyarihan ng transpormer. Inilalarawan nito ang kakayahan sa pag-load ng kuryente sa ilalim ng tinukoy na mga kondisyon ng pagpapatakbo sa halip na kumakatawan sa isang direktang 1000kW na output.
Para sa isang three-phase system, ang tinatayang kasalukuyang full-load na linya ay maaaring kalkulahin gamit ang:
Halimbawa, sa 11kV at 1000kVA, ang pangunahing full-load na kasalukuyang ay humigit-kumulang52.5A. Ang pangalawang kasalukuyang ay depende sa napiling mababang boltahe na rating. Sa 400V, halimbawa, ang teoretikal na three-phase full-load na kasalukuyang ay humigit-kumulang1,443A. Ang mga kalkulasyong ito ay kapaki-pakinabang para sa paunang engineering, habang ang huling cable, breaker, busbar, at pagpili ng proteksyon ay dapat sumunod sa kumpletong disenyo ng proyekto.
Ang pagganap ng isang dry-type na transpormer ay nakasalalay sa coordinated na disenyo ng ilang mga pangunahing bahagi. Kasama sa karaniwang 11kV 1000kVA unit ang mga sumusunod:
| Component | Pangunahing Pag-andar | Mahalagang Pagsasaalang-alang |
|---|---|---|
| Magnetic Core | Nagbibigay ng magnetic path para sa paglipat ng enerhiya | Pangunahing materyal, pinagsamang disenyo, at mga pagkalugi |
| HV Winding | Tumatanggap ng 11kV supply | Ang pagkakabukod, materyal na konduktor, makatiis ng salpok |
| LV Winding | Nagbibigay ng kinakailangang mababang boltahe na output | Boltahe, kasalukuyang kapasidad, pagtaas ng temperatura |
| Sistema ng Pagkakabukod | Pinaghihiwalay ang mga sangkap na may enerhiya sa kuryente | Thermal, dielectric, pagganap sa kapaligiran |
| Resin Encapsulation | Pinoprotektahan ang mga windings sa mga disenyo ng cast-resin | Kalidad ng paghahagis, kontrol ng walang bisa, pagganap ng thermal |
| Sistema ng Paglamig | Tinatanggal ang init na nabuo sa panahon ng operasyon | AN o ANAF na operasyon at bentilasyon |
Sa mga disenyo ng cast-resin, ang resin-encapsulated windings ay maaaring magbigay ng solidong insulation structure sa paligid ng mga coils. Ang pangwakas na konstruksyon, gayunpaman, ay dapat na suriin ayon sa kinakailangang mga kondisyong elektrikal, thermal, kapaligiran, at mekanikal sa halip na sa pamamagitan lamang ng pagtatayo ng resin.
Ang transpormer ay nagpapatakbo sa pamamagitan ng electromagnetic induction. Kapag ang isang alternating 11kV boltahe ay inilapat sa pangunahing paikot-ikot, ito ay gumagawa ng isang alternating magnetic flux sa core. Ang magnetic flux na ito ay nag-uugnay sa pangalawang paikot-ikot at nag-uudyok ng boltahe ayon sa ratio ng mga pagliko.
Sa ilalim ng natural-air cooling, ang init ay gumagalaw mula sa mga aktibong bahagi patungo sa nakapaligid na hangin sa pamamagitan ng convection at radiation. Para sa mga application na may mas malaking pangangailangan sa thermal, maaaring magdagdag ng mga forced-air fan. Ang napiling cooling arrangement ay dapat tumugma sa tinukoy na rating at operating environment ng transpormer.
Ang isang mamimili ay dapat humiling ng kumpletong teknikal na datasheet sa halip na bumili lamang ayon sa "11kV 1000kVA." Ang isang tipikal na detalye ng proyekto ay dapat tumugon sa:
| Parameter | Bakit Ito Mahalaga |
|---|---|
| Na-rate na kapasidad | Tinutukoy ang tila-power rating: 1000kVA. |
| Pangunahing boltahe | Dapat tumugma sa aktwal na medium-boltahe na network. |
| Pangalawang boltahe | Tinutukoy ang pagiging tugma sa downstream na kagamitan. |
| Dalas | Kasama sa mga karaniwang value ng proyekto ang 50Hz o 60Hz. |
| Pangkat ng vector | Tinutukoy ang phase displacement at winding connection. |
| Impedance | Nakakaimpluwensya sa regulasyon ng boltahe at pag-uugali ng fault-current. |
| Pagkalugi | Nakakaapekto sa temperatura ng pagpapatakbo at pagkonsumo ng enerhiya sa lifecycle. |
| Pagtaas ng temperatura | Tinutukoy ang mga kondisyon ng thermal operating at mga kinakailangan sa pagkakabukod. |
| Antas ng pagkakabukod | Mahalaga para sa dielectric na makatiis at koordinasyon ng system. |
| Enclosure/IP rating | Pinoprotektahan ang transpormer laban sa mga panganib sa kapaligiran at hindi sinasadyang pakikipag-ugnay. |
Nai-publish na mga detalye ng tagagawa ay nagpapakita na ang 11kV-class na 1000kVA dry-type na mga transformer ay maaaring magkaroon ng malaking magkakaibang mga halaga ng pagkawala, mga paikot-ikot na materyales, mga dimensyon, mga pangkat ng vector, mga halaga ng impedance, at mga pagsasaayos ng paglamig. Samakatuwid, ang mga parameter na ito ay dapat kumpirmahin para sa eksaktong modelo sa halip na ipagpalagay na ang lahat ng 1000kVA transformer ay teknikal na katumbas.
Ang teknolohiya ng dry-type na transformer ay partikular na kapaki-pakinabang kapag ang kapaligiran sa pag-install ay nagbibigay-diin sa panloob na operasyon, pagsasaalang-alang sa sunog, pinababang mga kinakailangan sa pagkakabukod ng likido, o pinasimpleng pagpapanatili.
Tinutugunan din ng IEC 60076-11 ang mga klase ng klimatiko, mga pagsasaalang-alang sa thermal at dielectric na nauugnay sa altitude, pamamahala ng enclosure, pag-uugali ng sunog, at pag-uuri ng seismic, na naglalarawan kung bakit dapat isaalang-alang ang mga kondisyon sa kapaligiran sa panahon ng pagtutukoy ng transformer.
Ang isang 11kV 1000kVA dry-type na transpormer ay maaaring gamitin saanman ang isang 11kV distribution system ay nangangailangan ng isang medium-capacity na step-down na transpormer at ang mga kinakailangan sa pag-install ay tugma sa dry-type na teknolohiya.
Ang pagpili ng transpormer ay dapat magsimula sa electrical system kaysa sa katalogo ng produkto. Makakatulong ang sumusunod na checklist na maiwasan ang mga gaps sa pagtutukoy:
Kahit na ang isang mahusay na dinisenyo na transpormer ay maaaring gumanap nang hindi maganda kung ang kapaligiran sa pag-install ay hindi nagbibigay ng sapat na clearance, bentilasyon, proteksyon, o koordinasyong elektrikal.
Ang mga kondisyon ng pag-install ay hindi lamang mga mekanikal na detalye. Partikular na kinikilala ng IEC 60076-11 ang impluwensya ng altitude at mga kondisyon sa kapaligiran sa pagganap ng thermal at dielectric ng transformer, kaya dapat ideklara ang mga parameter na ito sa yugto ng pagtutukoy.
Karaniwang iniiwasan ng mga dry-type na transformer ang mga gawain sa pagpapanatili na may kaugnayan sa langis, ngunit nangangailangan pa rin sila ng pana-panahong inspeksyon. Ang dalas ng pagpapanatili ay dapat na maitatag ayon sa mga tagubilin ng tagagawa, mga kondisyon ng pagpapatakbo, mga lokal na regulasyon, at ang pagiging kritikal ng pag-install.
| Lugar ng Inspeksyon | Ano ang Suriin |
|---|---|
| Paikot-ikot | Nakikitang kontaminasyon, pinsala, abnormal na discharge marks, o pagkasira. |
| Mga koneksyon | Kondisyon ng terminal, paninikip, mga palatandaan ng sobrang init, at kundisyon ng cable. |
| Paglamig | Mga daanan ng hangin, bentilasyon, bentilador kung saan nilagyan, at abnormal na temperatura. |
| Pagsubaybay sa Temperatura | Mga pagbabasa ng sensor, mga alarma, pagpapatakbo ng controller, at mga makasaysayang uso. |
| Kapaligiran | Alikabok, kahalumigmigan, kinakaing unti-unti na kapaligiran, at bentilasyon ng silid. |
Ang isa sa mga pinakapraktikal na hakbang sa pagpapanatili ay ang pagpapanatiling malinis ng mga cooling surface at ventilation path. Ang sobrang alikabok ay maaaring mabawasan ang paglipat ng init at maaaring lumikha ng hindi kanais-nais na mga kondisyon ng pagkakabukod sa paglipas ng panahon.
Ang mga dry-type at oil-immersed na mga transformer ay parehong maaaring magsagawa ng mga tungkulin sa pamamahagi ng medium-boltahe, ngunit ang kanilang mga katangian sa pagtatayo at pag-install ay naiiba.
| Salik | Dry Type | Oil Immersed |
|---|---|---|
| Insulating Medium | Air at/o solid insulation system | Insulating likido |
| Pamamahala ng Langis | Hindi kinakailangan | Kinakailangan ayon sa disenyo at mga kondisyon ng pagpapatakbo |
| Panloob na Pag-install | Karaniwang aplikasyon | Depende sa lokal na disenyo at mga kinakailangan sa kaligtasan |
| Mga Pagsasaalang-alang sa Sunog | Walang pagkarga ng sunog sa langis ng transformer | Nangangailangan ng pagsasaalang-alang ng uri ng likido at mga kinakailangan sa pag-install |
| Karaniwang Pagpapanatili | Inspeksyon, paglilinis, koneksyon, pagpapalamig at pagsubaybay | Kasama ang mga kinakailangan sa inspeksyon at pagpapanatili na nauugnay sa likido |
Ang naaangkop na teknolohiya ay nakasalalay sa proyekto sa halip na sa isang pangkalahatang tuntunin. Ang profile sa pag-load, espasyo, mga kondisyon sa kapaligiran, mga kinakailangan sa sunog, lokasyon ng pag-install, paunang gastos, pagsasaalang-alang sa lifecycle, at mga lokal na regulasyon ay dapat na masuri lahat.
Para sa internasyonal na pagkuha, ang teknikal na komunikasyon ay kasinghalaga ng sinipi na presyo. Bago mag-order, dapat humiling ang mga mamimili ng malinaw na dokumentasyon na sumasaklaw sa eksaktong configuration ng transformer.
Ipinakikita ng nai-publish na teknikal na dokumentasyon mula sa mga itinatag na tagagawa ng transformer na kahit na ang mga transformer na nagbabahagi ng parehong 11kV at 1000kVA na mga rating ay maaaring mag-iba sa paikot-ikot na materyal, mga halaga ng pagkawala, pangkat ng vector, impedance, insulation system, mga sukat, at configuration ng paglamig.
Zhejiang Usune Electric Co., Ltd.maaaring iharap bilang isang potensyal na supplier para sa mga customer na naghahanap ng mga customized na solusyon sa transpormer. Para sa isang panipi na partikular sa proyekto, dapat ibigay ng mamimili ang mga parameter ng electrical system, kapaligiran sa pag-install, naaangkop na mga pamantayan, destinasyon ng paghahatid, at anumang kinakailangang mga accessory o detalye ng enclosure.
Maaari itong maging angkop para sa maraming pang-industriya na aplikasyon kapag ang 11kV na supply, pangalawang boltahe, profile ng pag-load, mga kondisyon ng pag-install, sistema ng proteksyon, at kinakailangang kapasidad ay tumugma sa proyekto. Ang aktwal na pagkalkula ng pagkarga ay dapat makumpleto bago ang pagpili.
Para sa isang three-phase 11kV system, ang theoretical full-load na pangunahing kasalukuyang ay humigit-kumulang 52.5A. Ang aktwal na disenyo ng system ay dapat ding isaalang-alang ang pagpapaubaya ng transpormer, mga kondisyon ng pagpapatakbo, mga setting ng proteksyon, at mga katangian ng network.
Ang pangalawang boltahe ay partikular sa proyekto. Kasama sa mga karaniwang pagsasaayos ng mababang boltahe ang 400V, 415V, at 433V, ngunit maaaring idisenyo ang iba pang mga boltahe depende sa electrical system.
Hindi naman kailangan. Maraming mga dry-type na transformer ang gumagana gamit ang natural na air cooling. Maaaring idagdag ang forced-air cooling kapag ang disenyo ay nangangailangan ng mas mataas na thermal capacity o mga partikular na kondisyon ng operating.
Ang IEC 60076-11:2018 ay ang pangunahing pamantayan ng IEC na partikular na sumasaklaw sa mga dry-type na power transformer sa loob ng tinukoy na saklaw nito. Ang mga karagdagang kinakailangan sa pambansa, rehiyonal, proyekto, pag-install, o kahusayan ay maaari ding ilapat.
Sinusukat ng kVA ang maliwanag na kapangyarihan, habang ang kW ay sumusukat sa aktibong kapangyarihan. Ang relasyon ay depende sa power factor: kW = kVA × power factor. Samakatuwid, ang isang 1000kVA transformer ay hindi dapat awtomatikong ilarawan bilang isang 1000kW na pinagmumulan ng kuryente.
Maraming mga tagagawa ang maaaring mag-configure ng mga parameter tulad ng pangalawang boltahe, pangkat ng vector, paikot-ikot na materyal, impedance, hanay ng tap, enclosure, pag-aayos ng paglamig, mga accessory, at sistema ng pagsubaybay ayon sa mga kinakailangan ng proyekto. Dapat kumpirmahin ang bawat pagpapasadya laban sa naaangkop na teknikal na pamantayan.
An11kV 1000kVA Dry Type Transformeray higit pa sa kumbinasyon ng mga numero ng boltahe at kapasidad. Ang tunay na pagganap nito ay nakasalalay sa pakikipag-ugnayan ng de-koryenteng disenyo, pagkakabukod, pamamahala ng thermal, paikot-ikot na konstruksyon, pagkalugi sa core, impedance, mga kondisyon sa kapaligiran, proteksyon, pag-install, at pagpapanatili.
Para sa mga team ng engineering at mga tagapamahala ng pagbili, ang pinaka-maaasahang diskarte ay magsimula sa kumpletong kinakailangan sa kuryente at pagkatapos ay humiling ng isang detalyadong teknikal na panukala. Ang paghahambing ng mga garantisadong pagkalugi, mga antas ng pagkakabukod, pangkat ng vector, impedance, pagtaas ng temperatura, mga sukat, pagsubok, mga accessory, at suporta sa serbisyo ay maaaring makatulong na matiyak na ang napiling transpormer ay tumutugma sa aktwal na aplikasyon.
Zhejiang Usune Electric Co., Ltd. maaaring suportahan ang mga customer na sinusuri ang medium-voltage na dry-type na mga kinakailangan sa transformer at mga configuration na partikular sa proyekto. Kung nagpaplano ka ng bagong substation, nag-a-upgrade ng industrial power system, o naghahanap ng 11kV 1000kVA transformer para sa isang komersyal o proyektong pang-imprastraktura,makipag-ugnayan sa aminkasama ang iyong boltahe, kapasidad, dalas, kundisyon ng pag-install, at mga teknikal na kinakailangan upang talakayin ang isang angkop na solusyon sa transpormer.
-
