Panlabas na Current Transformer

Ang LB6-110kV capacitive outdoor current transformer ay isang pangunahing high-voltage supporting equipment mula sa Zhejiang Yousen Electric. Partikular na idinisenyo para sa kumplikadong panlabas na mga kondisyon ng pagpapatakbo, nagtatampok ito ng ganap na selyadong oil-paper insulation oil-immersed structure, isang rated operating voltage na 110kV, isang maximum operating voltage na 126kV, at tugma sa 50Hz/60Hz AC power grids, nakakatugon sa mga kinakailangan sa pagpapatakbo ng neutral-point na hindi epektibong pinagbabatayan mga sistema.

Pinagsasama ng produktong ito ang mga function ng pagsukat at proteksyon, na nilagyan ng 0.2-class at 0.5-class metering windings at 5P/10P na proteksyon windings. Sinusuportahan nito ang dalawahang mga ratio ng pagbabago para sa serye at parallel na paglipat ng koneksyon, na may pangunahing kasalukuyang saklaw na 2×50A–2×1000A at pangalawang output na 1A/5A. Paggamit ng precision manufacturing mga proseso sa isang kagalang-galang na pabrika, ipinagmamalaki ng produkto ang mahusay na kakayahang umangkop sa kapaligiran: ang karaniwang modelo ay angkop para sa mga altitude sa ibaba 1000m, habang ang GYW high-altitude model ay maaaring gumana nang matatag sa 4000m altitude. Ito ay malawak ginagamit sa mga substation sa urban at rural, supply ng kuryente sa industriya at pagmimina, at mga bagong senaryo sa pagbuo ng kuryente.

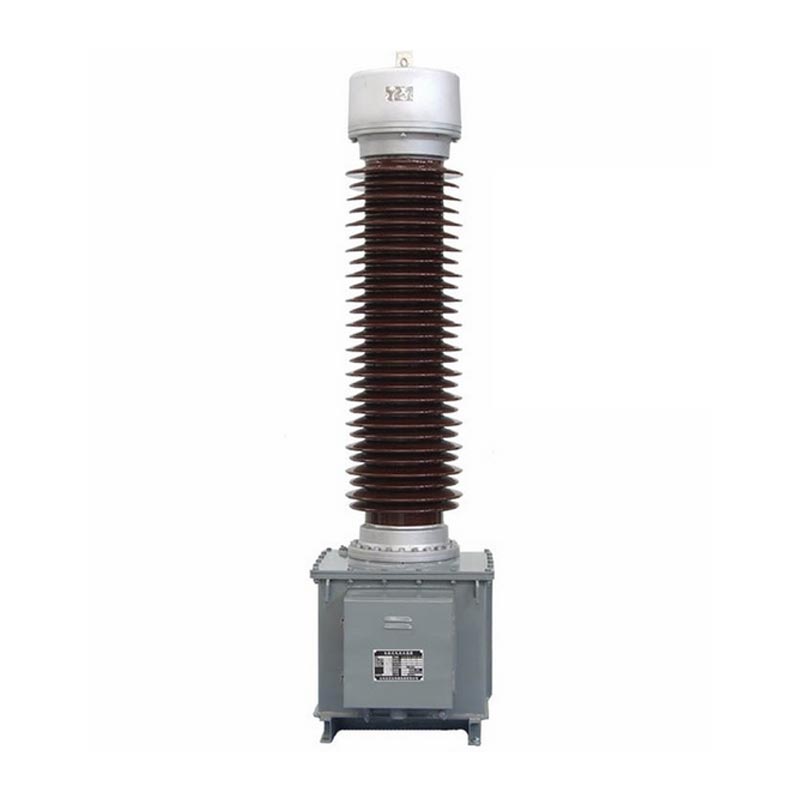

LB6-110kV Capacitive kasalukuyang transpormer

Paliwanag ng Modelo at Kondisyon sa Paggamit

1. Paliwanag ng Parameter ng Modelo

Ang kumpletong numero ng modelo para sa Outdoor Current Transformer ay LB6-110kV P/P/P/0.5ab/c, nahahati sa tatlong core mga kahulugan:
- Pangunahing Modelo: Ang L ay nagpapahiwatig ng kasalukuyang transpormer, ang B ay nagpapahiwatig ng antas ng proteksyon, 6 ay nagpapahiwatig ng disenyo ng serial number, Ang 110 ay nagpapahiwatig ng na-rate na antas ng boltahe, at ang W2 ay kumakatawan sa pangalawang pagsasaayos ng anti-polusyon.
- Precision Combination: Built-in na apat na set ng pangalawang windings, kabilang ang isang 0.5-class metering winding at tatlong P-class na proteksyon windings, na sumusuporta sa iba't ibang mga kumbinasyon ng katumpakan upang umangkop sa iba't ibang pagsukat at mga kinakailangan sa katumpakan ng proteksyon.
- Kasalukuyang Ratio: May markang 2*a/c, na sumusuporta sa dual ratio switching. Ang ratio ay a/c kapag ang nangungunang conservator ng langis Ang panlabas na konektor ay konektado sa serye, at 2*a/c kapag konektado nang magkatulad. Ang on-site na mga kable ay nagbibigay-daan sa madali pagpapalit.

2. Standard Operating Conditions

- Ambient Temperature: Pinakamataas na +40℃, Pinakamababang -25℃, Pang-araw-araw na Average na Maximum +30℃; Ang mga kondisyon ng ultra-mababang temperatura ay maaaring ipasadya at makipag-ayos.
- Altitude ng Pag-install: Karaniwang uri ≤1000m; LB6-110 GYW Uri ng Mataas na Altitude ≤4000m.

Mga Tampok sa Structural ng Produkto

1.Winding at Insulation Structure

Ang pangunahing paikot-ikot ay gumagamit ng isang hugis-U na istraktura. Ang mga pagtutukoy ng 2×400A at mas mababa ay gumagamit ng papel na insulated flat copper wire, habang ang mga detalye ng 2×500A–2×1000A ay gumagamit ng double-lobed semi-circular aluminum tubes. Ang core ay gumagamit ng a capacitive oil-paper na proseso ng pagkakabukod, na may mataas na boltahe na cable paper na bumabalot sa pangunahing pagkakabukod. Maramihang mga layer ng capacitor shielding lumikha ng isang pare-parehong electric field, na ang panloob na layer ay konektado sa mataas na boltahe at ang panlabas layer grounded, makabuluhang pagpapabuti ng kaligtasan ng pagkakabukod. Ang pangunahing paikot-ikot ay nahahati sa dalawang seksyon na may apat na terminal, kumokonekta sa tuktok na tangke ng langis para sa madaling paglipat ng ratio.

2.Sealed Protection Design

Ang isang metal expander ay naka-install sa itaas upang awtomatikong magbayad para sa mga pagbabago sa insulating dami ng langis na dulot ng mga pagkakaiba-iba ng temperatura, pagbubukod ng hangin at pagpigil sa pagtanda ng langis dahil sa moisture, kaya pinahaba ang tagal ng buhay ng kagamitan. Ang expander ay may built-in na oil level observation window para sa real-time na pagsubaybay sa antas ng langis. Secondary lahat ang mga terminal at pangunahing shielding terminal ay nakakonekta sa gitna sa junction box ng tangke ng langis, na tinitiyak standardized na mga kable at malakas na kakayahan sa anti-interference.

3. Ligtas na Istraktura ng Pag-install

Ang tangke ng langis ay hinangin mula sa mga de-kalidad na steel plate, na may pre-drilled na mga butas sa pag-angat sa ibaba para sa matatag pangkalahatang pag-angat. Ang junction box at tangke ng langis ay nilagyan ng nakalaang grounding bolts upang matiyak na maaasahan saligan ng pangalawang paikot-ikot at ang buong yunit. Nagtatampok ang produkto ng pinababang disenyo ng polarity; kapag primary kasalukuyang pumapasok ang P1 at lumabas ang P2, ang pangalawang kasalukuyang ay output sa pamamagitan ng S1/S2/S3, na umaayon sa pamantayang pang-industriya na mga kable lohika at pagpapadali sa on-site commissioning.

Mga Pangunahing Teknikal na Parameter

1. Pangunahing Mga Parameter ng Elektrisidad

- Rated Operating Voltage: 110kV; Pinakamataas na Operating Voltage: 126kV
- Rated na Dalas: 50/60Hz; Polarity: Subtractive Polarity
- Na-rate na Pangunahing Kasalukuyang: 2×50A～2×1000A (Maraming mga pagtutukoy na available)
- Rated Secondary Current: 1A, 5A
- Pangalawang Output Capacity: 15VA～50VA (adaptive sa transformer ratio)

2. Accuracy Error Standards

- Metering Class (0.2/0.5): Kasalukuyang error ±0.2%～±1.5%, phase difference 10′～90′, nakakatugon sa high-precision na enerhiya mga kinakailangan sa pagsukat.
- Proteksyon Class (5P/10P): 5P class kasalukuyang error ≤±1%, composite error ≤5%; 10P class composite error ≤10%, maaasahang proteksyon na operasyon sa kaso ng system fault.

3. Makatiis sa Mga Parameter ng Boltahe at Insulation

- Power Frequency Withstand Voltage: 185kV/1min para sa pangunahin at pangalawang circuit at sa lupa; 3kV/1min para sa pangalawang circuits at sa lupa; 5kV/1min para sa pangunahing kalasag sa lupa. Panlabas na pagkakabukod dry test: 230kV; basa pagsubok: 185kV.
- Lightning Impulse Withstand Voltage: Panloob na pagkakabukod 450kV; GYW2 high-altitude anti-pollution type hanggang sa 560kV.
- Distansya ng Creepage: Karaniwang uri ≥16mm/kV; uri ng anti-polusyon hanggang ≥31mm/kV, na angkop para sa malupit na kapaligiran tulad ng mga lugar sa baybayin, polusyon sa industriya, at matataas na lugar.

4. Mga Parameter ng Katatagan ng Maikling Circuit

Ang kagamitan ay nagpapakita ng mahusay na thermal at dynamic na pagganap ng katatagan. Para sa 300-600A na mga pagtutukoy, ang Ang short-time na thermal stability current ay maaaring umabot sa 31.5-45kA, at ang dynamic na stability current ay maaaring umabot sa 80-115kA, may kakayahang makayanan ang agarang short-circuit current surge at maiwasan ang pagkasira ng kagamitan.

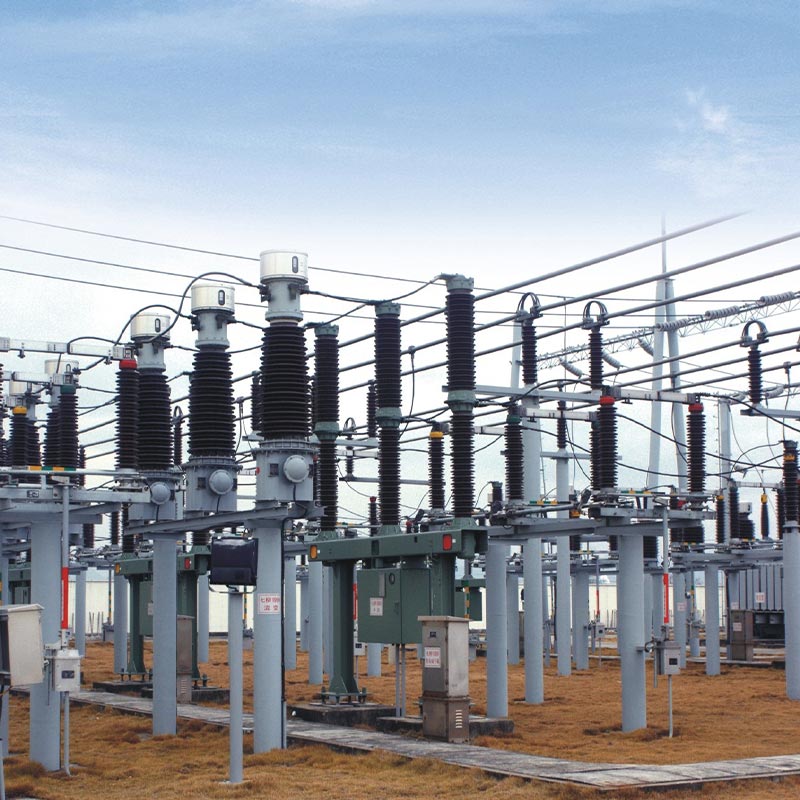

Real-world Application Case

Ang Usune LB6-110kV Outdoor Current Transformer ay matagumpay na nailapat sa isang 110kV power grid substation upgrade proyekto sa Silangang Tsina, pagpapalit ng mga lumang kagamitan at paglutas ng mga problema tulad ng mababang katumpakan, masamang panahon paglaban, at madalas na pagpapanatili.

Ang proyekto ay matatagpuan sa isang suburban industrial park, isang lugar na nailalarawan sa buong taon na kahalumigmigan at bahagyang polusyon sa industriya, pagbibigay ng kapangyarihan sa maraming kumpanya ng pagmamanupaktura. Pinili ng proyekto ang LB6-110kV GYW anti-pollution high-altitude model (2×300/5A, 5P30/5P30/0.5S/0.2S kumbinasyon ng katumpakan). Matapos ang mahigit dalawang taon ng matatag na operasyon, ang 0.2S/0.5S high-precision windings ay nagsisiguro ng tumpak na pagsukat para sa mga industriyal na gumagamit, habang pinapagana ng maramihang paikot-ikot na proteksyon ang mabilis na pagtugon sa pagbabagu-bago ng grid at maliliit na short-circuit fault, na nakakamit zero false trips at zero failures to trip. Ang ganap na selyadong istraktura ay epektibong lumalaban sa moisture at contaminant kaagnasan, na walang pagtagas ng langis o mga isyu sa pagtanda ng pagkakabukod, na binabawasan ang kasunod na karga ng trabaho sa pagpapanatili ng higit sa 60%, ganap na bine-verify ang katatagan at pagiging maaasahan ng produkto sa ilalim ng malupit na mga kondisyon sa pagpapatakbo.

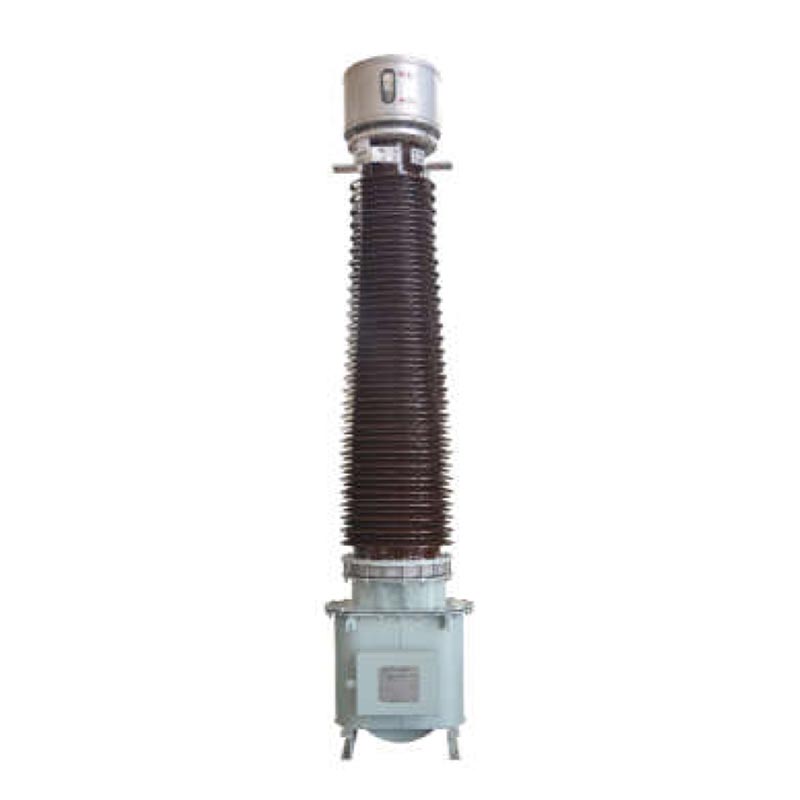

LB 6 - 110 kV hitsura at mga sukat ng pag-install

Sanggunian ng Proyekto

Cas-space Rocket Launch Project

Ulat sa Pagsubok

FAQ

Q1: Paano lumipat sa pagitan ng dalawahang kasalukuyang ratios sa site?

Walang kinakailangang pag-disassembly ng kagamitan. Tanging ang pagsasaayos ng mga kable ng mga panlabas na konektor sa tuktok na langis conservator ay nangangailangan ng pagsasaayos. Ang koneksyon ng serye ng pangunahing windings ay ang base ratio a/c; parallel na koneksyon nagreresulta sa doble ng pangunahing kasalukuyang ratio na 2*a/c. Ang kagamitan ay ipinadala sa parallel bilang default; sumunod lang ang wiring diagram para sa mabilis na paglipat nang hindi naaapektuhan ang pagkakabukod o habang-buhay ng kagamitan.

Q2: Aling mga sitwasyon ang angkop para sa iba't ibang modelo ng pagkakabukod at anti-polusyon?

Ang karaniwang uri (≥16mm/kV) ay angkop para sa mga kapatagang lugar na may magandang kapaligiran sa ibaba 1000m; W uri ng anti-polusyon (≥20mm/kV) ay angkop para sa urban at pangkalahatang industriyal na polusyon na mga sitwasyon; GYW high-altitude anti-pollution type (≥25mm/kV) ay angkop para sa matataas na lugar na mas mababa sa 4000m; Ang GYW2 enhanced type (≥31mm/kV) ay idinisenyo para sa matinding mga kondisyon tulad ng pag-spray ng asin sa baybayin, mabigat na polusyon sa industriya, at napakataas na altitude, na nag-aalok ng mas malakas pagkakabukod anti-aging pagganap.

Q3: Ano ang mga pangunahing pagsasaalang-alang sa pagpapanatili para sa Outdoor Current Transformer?

Una, ang pangalawang open-circuit na operasyon ay mahigpit na ipinagbabawal upang maiwasan ang mataas na boltahe na mga panganib sa induction. Pangalawa, ang ang selyadong istraktura ay hindi dapat i-disassemble nang basta-basta; Ang operasyon na walang maintenance ay posible sa ilalim ng normal kundisyon. Pangatlo, ang pagkawala ng dielectric at paglaban sa pagkakabukod ay dapat na masuri taun-taon, at ang data ay dapat na karaniwang pare-pareho sa mga halaga ng pabrika. Pang-apat, ang mga antas ng langis ay dapat suriin sa pana-panahon, at kwalipikado Ang langis ng transpormer ay dapat idagdag kaagad kapag mababa ang antas ng langis.

Mga Bentahe at Buod ng Produkto

Ang Usune LB6 series na 110kV/126kV Outdoor Current Transformer, kasama ang standardized na disenyo, matatag na pagganap, at malakas na kakayahang umangkop sa kapaligiran, nalulutas ang mga sakit na punto ng tradisyonal na kagamitan tulad ng pagkamaramdamin sa moisture, madaling pag-iipon ng langis, at mahinang mga kakayahan sa anti-fouling. Maaaring matugunan ng mga kumbinasyon ng nababaluktot na ratio at katumpakan ang iba't ibang pangangailangan ng pagsukat ng power grid, proteksyon ng relay, at pagsubaybay sa kapangyarihang pang-industriya. Bilang isang mataas na kalidad mataas na boltahe na kagamitan na ginawa sa isang kagalang-galang na pabrika ng Tsino, nagbibigay ito ng lubos na maaasahan, matipid, at mga solusyon sa mababang pagpapanatili para sa mga pandaigdigang proyekto ng kuryente, na ginagawa itong mapagkakatiwalaang supplier para sa mga kumpanya ng power grid at mga kontratista sa engineering.
