Sa patuloy na pag-upgrade ng urban power grids, bagong energy power generation at industrial power supply system, ang compact, intelligent at low-maintenance na medium voltage switchgear ay naging isang kailangang-kailangan na core equipment para sa power distribution engineering. AngPangunahing Unit ng Ring na May Circuit Breaker, na kinakatawan ng XGN15 series SF6 air-insulated ring main unit, ay unti-unting pinalitan ang tradisyunal na bulky switchgear dahil sa maliit nitong footprint, stable na performance at malakas na scalability. Kinukuha ng blog na ito ang mga produktong ginawa niZhejiang Usune Electric Co., Ltd.bilang core, komprehensibong nagpapakilala ng mga feature ng produkto, kumpletong teknikal na parameter, panloob na istraktura, mga pagtutukoy ng operating, mga sitwasyon ng aplikasyon at mga sumusuportang serbisyo.

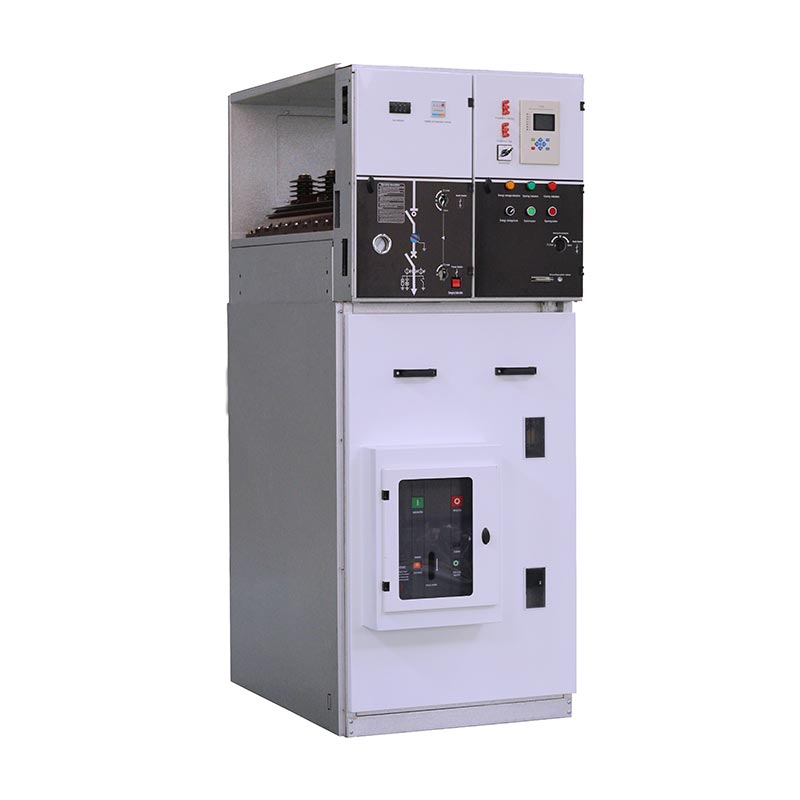

Ang Pangunahing Unit ng Ring na May Circuit Breakeray isang metal-enclosed modular switchgear na espesyal na binuo para sa 12kV hanggang 36kV medium voltage power distribution system. Pinagtibay ang advanced na SF6 sulfur hexafluoride load switch at air insulation technology, isinasama nito ang circuit breaking, proteksyon, monitoring at interlocking function sa isang cabinet. Binuo at ginawa nang nakapag-iisa ngZhejiang Usune Electric Co., Ltd., ang XGN15 series na produkto ay nagtatampok ng compact layout, flexible operation at maaasahang mechanical interlock.
Iba sa mga nakasanayang switch cabinet, ang pangunahing yunit ng singsing na ito ay idinisenyo para sa automation ng pamamahagi ng kuryente. Lubos nitong binabawasan ang kahirapan ng on-site construction at mamaya na pagpapanatili, at angkop para sa iba't ibang makitid na espasyo sa pag-install. Sinusuportahan ng kumpletong sistema ng R&D, produksyon at pagsubok ng kumpanya, ang bawat link ng produksyon ay mahigpit na sumusunod sa mga internasyonal na pamantayan, na tinitiyak ang pangmatagalang matatag na operasyon ng mga produkto sa mga kumplikadong kapaligiran sa pamamahagi ng kuryente. Ito ay malawakang na-promote sa urban at rural power grid renovation, industrial at civil power supply, bagong enerhiya at iba pang larangan sa loob at labas ng bansa.
Ang Pangunahing Yunit ng Ring na May Circuit Breakernamumukod-tangi sa medium boltahe switchgear market na may maramihang mga pangunahing lakas. Pinagsama sa independiyenteng teknolohiya ng R&D at na-optimize na disenyo, ang mga pangunahing bentahe nito ay ibinubuod bilang mga sumusunod:
• Diversified Main Switch Configuration: Nilagyan ng self-produced SF6 load switch bilang standard, na may mahabang buhay ng serbisyo, matatag na operasyon at mababang gastos sa pagpapanatili. Maaari ding piliin ng mga user na mag-install ng mga vacuum circuit breaker upang mapabuti ang kapasidad ng pagsira at antas ng proteksyon sa kaligtasan, na umaangkop sa iba't ibang pangangailangan sa pamamahagi ng kuryente.
•Dual na Operasyon at Intelligent na Pag-upgrade: Suportahan ang parehong manual at electric na mga mode ng pagpapatakbo upang matugunan ang magkakaibang mga gawi sa pagpapatakbo sa lugar. Maaari itong itugma sa mga aparatong FTU at RTU upang maisakatuparan ang remote control, remote signaling, remote measurement at remote adjustment, ganap na matugunan ang "apat na remote" na kinakailangan ng distribution automation at realizing intelligent grid management.
• Advanced na Teknolohiya sa Pagsubaybay at Proteksyon: Mga built-in na high-precision na sensor at proteksyon relay, na maaaring subaybayan ang katayuan ng pagpapatakbo ng kagamitan sa real time, mabilis na tumugon sa mga pagkakamali at epektibong nagpoprotekta sa kaligtasan ng mga power distribution system at operator.
• Magaan at Napapalawak na Istraktura: Gumagamit ng na-optimize na scheme ng pagpupulong, na maginhawa para sa transportasyon, pag-angat at pag-install. Sinusuportahan ng modular na disenyo ang libreng kumbinasyon at pagpapalawak ng kapasidad sa ibang pagkakataon, na may kakayahang umangkop sa pagbabago ng pangangailangan ng kuryente ng merkado.
• Mataas na Kaligtasan at Compact na Sukat: Air insulation structure + maaasahang mekanikal na interlock na device, na epektibong pumipigil sa maling operasyon. Ang maliit na laki ng cabinet ay nakakatipid sa espasyo sa sahig, na siyang gustong kagamitan para sa mga substation at distribution room na may limitadong espasyo.
Upang matiyak ang matatag at ligtas na operasyon ngPangunahing Unit ng Ring na May Circuit Breaker,ang kagamitan ay may malinaw na mga kinakailangan para sa operating environment. Ang lahat ng mga produkto ay nasubok alinsunod sa mga sumusunod na pamantayan:
1. Pinakamataas na altitude: ≤1000m
2. Saklaw ng temperatura sa paligid: -35 ℃ ~ 45 ℃, ang maximum na pagkakaiba sa temperatura ay hindi lalampas sa 25 ℃
3. Pamantayan ng halumigmig: Average na pang-araw-araw na kamag-anak na kahalumigmigan ≤95%; Average na buwanang relative humidity ≤90%
4. Seismic resistance: Iangkop sa seismic intensity na 8 degrees at mas mababa
5. Mga kinakailangan sa site: Walang matinding vibration, impact, open fire, chemical corrosion at mga panganib sa pagsabog
Mangyaring kumpirmahin ang on-site na kapaligiran bago i-install upang mapahaba ang buhay ng serbisyo ng kagamitan at maiwasan ang mga pagkabigo sa pagpapatakbo.
Inililista ng sumusunod na talahanayan ang lahat ng karaniwang teknikal na parameter ng serye ng XGN15Pangunahing Unit ng Ring na May Circuit Breaker, na sumasaklaw sa 12kV, 24kV at 36kV na tatlong pangunahing antas ng boltahe, para sa iyong pagkuha at sanggunian sa disenyo ng engineering:
| S/N | Pangalan | Yunit | 12kV | 24kV | 36kV |
| 1 | Na-rate na boltahe | kV | 12 | 24 | 36 |
| 2 | Na-rate ang kasalukuyang | A | 630 | 630 | 630 |
| 3 | Na-rate na closed loop breaking current | A | 630 | 630 | 630 |
| 4 | Na-rate sa load breaking current | A | 630 | 630 | 630 |
| 5 | Na-rate na maikling oras na makatiis sa kasalukuyang | kA | 16 | 16 | 16 |
| 6 | Na-rate na peak makatiis sa kasalukuyang | kA | 40 | 40 | 40 |
| 7 | Na-rate ang kasalukuyang paggawa ng short-circuit | kA | 40 | 40 | 40 |
| 8 | Na-rate na dalas ng kuryente ang makatiis ng boltahe (Phase-to-phase at phase-to-earth) | kV | 28 | 50 | 70 |
| 9 | Na-rate ang dalas ng kuryente na makatiis ng boltahe (Sa kabila ng distansyang nakahiwalay) | kV | 32 | 60 | 80 |
| 10 | Na-rate ang boltahe ng kidlat (Phase-to-phase at phase-to-earth) | kV | 75 | 125 | 170 |
| 11 | Na-rate ang boltahe ng kidlat (Sa kabila ng nakahiwalay na distansya) | kV | 85 | 145 | 195 |
| 12 | Na-rate ang kasalukuyang paglipat | A | 630 | 630 | 630 |
| 13 | Mechanical na pagtitiis | ops | M1 1000 | M1 1000 | M1 1000 |
| 14 | Pagtitiis ng elektrikal | ops | E1 | E1 | E1 |
| 15 | SF6 gas pressure (20 ℃) | bar | 0.5 | 0.5 | 0.5 |
| 16 | Taunang rate ng pagtagas | ≤% | 0.5 | 0.5 | 0.5 |
| 17 | Degree ng proteksyon ng enclosure | / | IP3X | IP3X | IP3X |
AngPangunahing Unit ng Ring na May Circuit Breakersumusuporta sa maraming uri ng cabinet at flexible na configuration ng bahagi. Ang iba't ibang cabinet body ay may katumbas na sukat na pamantayan para sa 12kV, 24kV at 36kV system, tulad ng ipinapakita sa talahanayan sa ibaba:
| Hindi. | Uri ng switchgear | Opsyonal na Configuration | 12kV na Mga Dimensyon (W×D×H, mm) | 24kV na Mga Dimensyon (W×D×H, mm) | 36kV na Mga Dimensyon (W×D×H, mm) |
| 1 | Papasok/Palabas na LBS Panel | I-load ang switch, Earthing switch, Main busbar | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 2 | Panel ng Proteksyon ng Transformer | Load switch, Earthing switch, Fuse, Main busbar | 375×1000×1635; 500×1000×1885 | 375×1000×1635; 600×1200×2000 | 750×1400×2250; 900×1600×2300 |
| 3 | Panel ng Pagsukat | Transformer, Fuse, Main busbar | 500×1000×1635 | 750×1000×1635 | 750×1400×2250 |
| 4 | CB Outgoing Panel | Breaker, Current transformer, Load switch, Earthing switch, Relay protection, Main busbar | 500×1000×1635; 750×1000×1635 | 750×1000×1885; 800×1200×2200 | 1000×1400×2250 |
| 5 | CB Outgoing gamit ang Metering Panel | Breaker, Current transformer, Transformer, Load switch, Earthing switch, Relay protection, Main busbar | 750×1000×1635 | 750×1000×1885 | 1000×1400×2250 |
6.1 Pangkalahatang Istraktura ng Gabinete
Ang cabinet ngPangunahing Unit ng Ring na May Circuit Breakeray nahahati sa upper at lower independent units, na may malinaw na partition at malakas na kaligtasan:
1.Busbar room: Matatagpuan sa itaas na bahagi ng cabinet, ang pangunahing busbar ay tumatakbo sa buong grupo ng switchgear upang matanto ang power transmission sa pagitan ng mga cabinet.

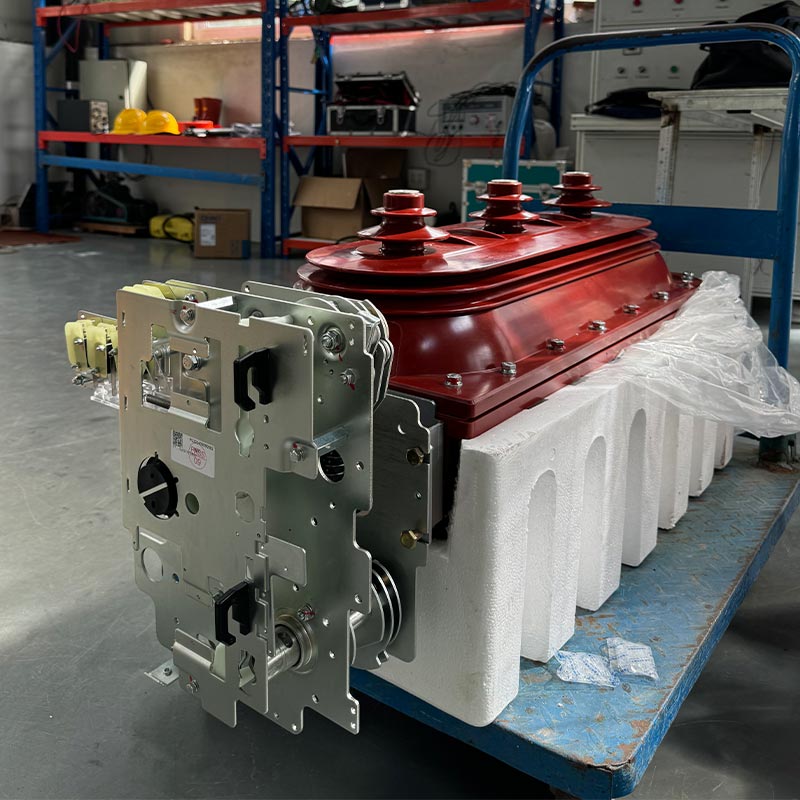

2. Main switch room: Nilagyan ng epoxy resin encapsulated SF6 load switch, na may observation hole at opsyonal na SF6 gas density meter.
3.Cable room: Maluwag na espasyo para sa mga cable wiring, na maaaring nilagyan ng lightning arrester, kasalukuyang transpormer at iba pang mga accessories. Ang ilalim na plato at pinto ng cabinet ay nababakas para sa madaling pag-install ng cable.
4. Operating mechanism at low voltage control room: Nilagyan ng mechanical interlock, position indicator, auxiliary contacts, trip coil at iba pang mga bahagi, na sumusuporta sa iba't ibang control loop at mga instrumento sa pagsukat.

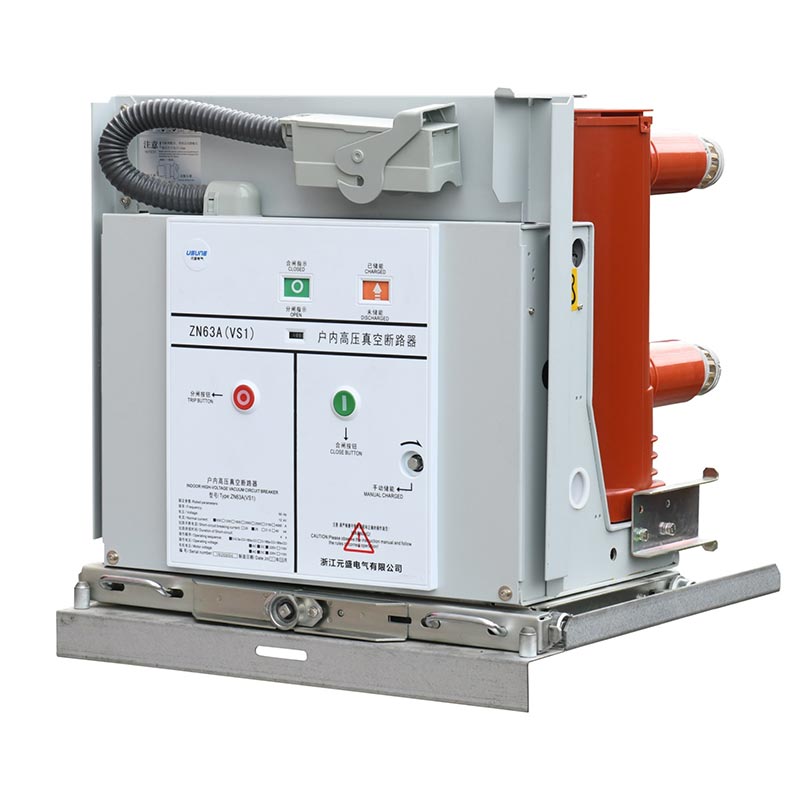

Ang XGN15 V module ring main unit ay binubuo ng vacuum circuit breaker, SF6 circuit breaker, interlock mechanism at earthing switch. Ang mga paraan ng pag-install ay naayos sa harap at nakapirming lateral. Maaaring magkabit ang circuit breaker at load switch upang maiwasan ang maling operasyon.
6.2 Dalawang Uri ng Operating Mechanisms
•Type K (Double-function na single-spring mechanism): Ang load switch ay pinatatakbo ng lever o motor nang nakapag-iisa; ang earthing switch ay hinihimok ng compression spring at pinapatakbo ng isang hiwalay na pingga.
•Uri A (Double-function na double-spring mechanism): Ang load switch ay gumagamit ng spring energy storage, supporting lever, motor o button tripping. Ang earthing switch ay pinapatakbo ng isang independent lever na may spring drive.
Lahat ng operasyon ngPangunahing Unit ng Ring na May Circuit Breakerdapat isagawa nang nakasara ang pinto ng kabinet. Kailangang sundin ng mga operator ang standardized na proseso:
7.1 Power On Operation
1. Kumpirmahin na ang pinto ng cabinet ay ganap na nakasara, ipasok ang operating handle sa itaas na butas at paikutin ang 180° counterclockwise hanggang sa marinig ang tunog na naghihiwalay ng preno, at ang earthing switch ay madiskonekta.
2. Ipasok ang hawakan sa ibabang butas at paikutin ang 180° clockwise hanggang sa marinig ang pagsasara ng tunog. Ang indicator ay nasa nagtatrabaho na posisyon, at ang power-on na operasyon ay nakumpleto.
7.2 Power Off Operation
1. Ipasok ang hawakan sa ibabang butas at paikutin ang 180° pakaliwa upang putulin ang kapangyarihan; kung nilagyan ng button, direktang pindutin ang trip button.
2. Suriin na ang live na display ay ganap na patay upang makumpirma na ang cable room ay walang kapangyarihan. Ipasok ang hawakan sa itaas na butas at paikutin ang 180° clockwise upang isara ang earthing switch. Ang pinto ng cabinet ay naka-unlock, at ang power-off na operasyon ay nakumpleto.
Tandaan: Suriin ang SF6 pressure gauge bago ang bawat operasyon ng paglipat upang matiyak na gumagana ang kagamitan sa loob ng normal na hanay ng presyon.
8.1 Transportasyon at Imbakan
• Kapag ang cabinet ay naayos sa ilalim na plato, maaari itong dalhin sa pamamagitan ng forklift; kung hindi, gumamit ng integral hoisting. Ang kagamitan ay dapat panatilihing patayo sa panahon ng transportasyon at hindi dapat ibagsak.
• Ang switchgear ay hindi dapat itago sa labas ng mahabang panahon upang maiwasan ang basa, alikabok at kaagnasan.
8.2 Mga Panuntunan sa Pagpapanatili
1. Ang kagamitan ay walang maintenance sa loob ng 3 taon sa ilalim ng normal na kondisyon ng pagpapatakbo, at ang mekanismo ng pagpapatakbo ng tagsibol ay hindi nangangailangan ng lubrication.
2. Ang regular na ikot ng pagpapanatili ay 1 taon. Kasama sa mga nilalaman ng pagpapanatili ang paghihigpit sa lahat ng mga electrical connector, pag-vacuum at pag-inspeksyon sa mga panloob na bahagi.
3. Regular na magsagawa ng pagsasara at pagbubukas ng mga pagsubok para sa lahat ng switch at earthing switch, at subukan ang electrical loop upang matiyak ang flexible na operasyon.
4.Suriin at i-debug ang mga aparatong proteksiyon ng relay bago gamitin.
9.1 Mga Kalakip na Dokumento at Accessory
Bawat set ngPangunahing Unit ng Ring na May Circuit Breakeray inihatid na may kumpletong mga materyales: Sertipiko ng produkto, manual ng pagpapatakbo, mga guhit sa disenyo ng engineering at isang hanay ng espesyal na hawakan ng pagpapatakbo.
9.2 Kinakailangan ang Impormasyon ng Order
Kailangang ibigay ng mga customer ang sumusunod na impormasyon kapag naglalagay ng mga order: Main circuit wiring diagram, switchgear installation plan, component model, auxiliary loop schematic at iba pang espesyal na teknikal na kinakailangan, upang matiyak na ang mga produkto ay tumpak na na-customize.
Ang Zhejiang Usune Electric Co., Ltd. ay itinatag noong 2011 at matatagpuan sa Yueqing Economic Development Zone, isang sikat na electrical production base sa China. Ang kumpanya ay may rehistradong kapital na 8 milyong US dollars, isang 4300㎡ modernong production workshop at higit sa 100 propesyonal na empleyado. Pagkatapos ng mga taon ng pag-unlad, nakagawa ito ng tatlong pangunahing linya ng produksyon: low & medium voltage switchgear production line, high voltage circuit breaker production line at epoxy resin injection production line.
Pinagsasama ng kumpanya ang R&D, produksyon at benta, na may kumpletong matrix ng produkto na sumasaklaw sa mataas at mababang boltahe switchgear, mga transformer, mutual inductors, high voltage circuit breaker at switch accessories. Ito ay nakapasa sa ISO 9001, ISO 14001 at ISO 45001 certifications, at naging kwalipikadong supplier ng State Grid Corporation of China at China Railway Construction Corporation. Sa higit sa 14 na taon ng karanasan sa industriya, ang kumpanya ay may karanasang R&D team at mahigpit na QC system, na sumusuporta sa OEM customization. Ang kumbensyonal na ikot ng produksyon ay kinokontrol sa loob ng 15-20 araw, at lahat ng mga produkto ay nilagyan ng kumpletong mga ulat ng pagsubok upang magarantiya ang maaasahang kalidad.
AngPangunahing Unit ng Ring na May Circuit Breakeray inilapat sa maraming mahahalagang proyekto sa loob at labas ng bansa, na nag-iipon ng masaganang karanasan sa engineering:
• Mga proyekto sa paglulunsad ng Aerospace
• Mga proyekto ng planta ng kemikal at power station ng Huaneng Group
•Mga planta ng nuclear power, hydropower station at oil storage centers
•Mga pamayanang tirahan sa lunsod, mga komersyal na complex at magandang lugar na sumusuporta sa pamamahagi ng kuryente
•318 National Highway, mga riles, tunnel at iba pang mga proyektong supply ng kuryente sa transportasyon
Ang matatag na performance ng produkto at maalalahanin na serbisyo pagkatapos ng benta ay nanalo ng nagkakaisang papuri mula sa mga engineering contractor at end user.
Q1: Ikaw ba ay isang tagagawa o kumpanya ng kalakalan?
A: Kami ay isang propesyonal na direktang pabrika. LahatPangunahing Unit ng Ring na May Circuit Breakerat iba pang mga produktong elektrikal ay independiyenteng ginawa, na may mapagkumpitensyang direktang presyo ng pabrika.
Q2: Gaano katagal ko makukuha ang quotation pagkatapos magpadala ng pagtatanong?
A: Ang aming koponan sa pagbebenta ay magbibigay ng isang pormal na panipi sa loob ng 24 na oras pagkatapos matanggap ang iyong detalyadong demand.
Q3: Maaari ba nating i-customize ang logo at hitsura ng mga produkto?
A: Oo, sinusuportahan namin ang mga serbisyo ng OEM at ODM, at maaaring mag-print ng mga logo ng customer at impormasyon ng kumpanya sa cabinet kung kinakailangan.
Q4: Ano ang karaniwang lead time ng produksyon?
A: Ang oras ng paghahatid ay tinutukoy ng dami ng order. Karaniwan, ang mga kalakal ay maaaring maihatid sa loob ng 15-20 araw pagkatapos matanggap ang deposito.
Q5: Ano ang iyong proseso ng pagkontrol sa kalidad?
A: Ipinapatupad namin ang buong proseso ng inspeksyon mula sa mga hilaw na materyales, mga accessory hanggang sa mga natapos na produkto. Ang lahat ng kagamitan ay sasailalim sa mga regular na pagsusuri sa pabrika bago ihatid, na may maraming ulat sa pagsubok na ibinigay.
Q6: Paano malutas ang mga problema sa kalidad ng produkto pagkatapos ng pagbebenta?
A: Kung mayroong anumang problema sa kalidad, mangyaring magpadala ng mga larawan o video sa amin. Ang aming technical team ay maglalagay ng naka-target na solusyon sa loob ng 1-3 araw.
Q7: Ano ang panahon ng warranty ng produkto?
A: Nagbibigay kami ng 12-buwang warranty service simula sa petsa ng paghahatid.
Q8: Bakit kami pipiliin bilang iyong supplier?
A: Mayroon kaming 14+ na taon ng propesyonal na karanasan, malakas na R&D at mga kakayahan sa pagpapasadya, mahigpit na kontrol sa kalidad, matatag na ikot ng paghahatid at kumpletong mga ulat sa pagsubok, na nagbibigay ng mga one-stop na solusyon sa kagamitan sa pamamahagi ng kuryente.
Bilang isang pangunahing kagamitan para sa modernong medium boltahe ring network power supply, angPangunahing Unit ng Ring na May Circuit Breakerisinasama ang compact na istraktura, matalinong pag-andar, mababang pagpapanatili at mataas na kaligtasan, na perpektong umaangkop sa trend ng pag-unlad ng urban smart grid, bagong energy power generation at industrial power distribution. Sinusuportahan ng malakas na lakas ng R&D, mga standardized na linya ng produksyon at perpektong sistema ng kontrol sa kalidad,Zhejiang Usune Electric Co., Ltd.nagbibigay ng mataas na kalidad, nako-customize na mga pangunahing unit ng singsing at isang buong hanay ng mga sumusuportang serbisyo para sa mga pandaigdigang customer.
Nakikibahagi ka man sa pagkontrata ng power engineering, pagbebenta ng mga de-koryenteng kagamitan, pagbuo ng bagong proyekto ng enerhiya o pagsasaayos ng urban grid, matutugunan ng aming mga produkto ang iyong magkakaibang mga pangangailangan sa pagkuha at engineering. Kung gusto mong malaman ang higit pa tungkol sa mga parameter ng produkto, mga customized na scheme, panipi at mga detalye ng pagtutulungan ng proyekto, mangyaring huwag mag-atubilingmakipag-ugnayan sa amin. Ang aming propesyonal na internasyonal na mga benta at teknikal na koponan ay tutugon sa iyo sa isang napapanahong paraan, magbibigay ng libreng sample na suporta at propesyonal na teknikal na patnubay, at umaasa sa pagtatatag ng pangmatagalang win-win cooperative na relasyon sa mga kasosyo sa buong mundo.
