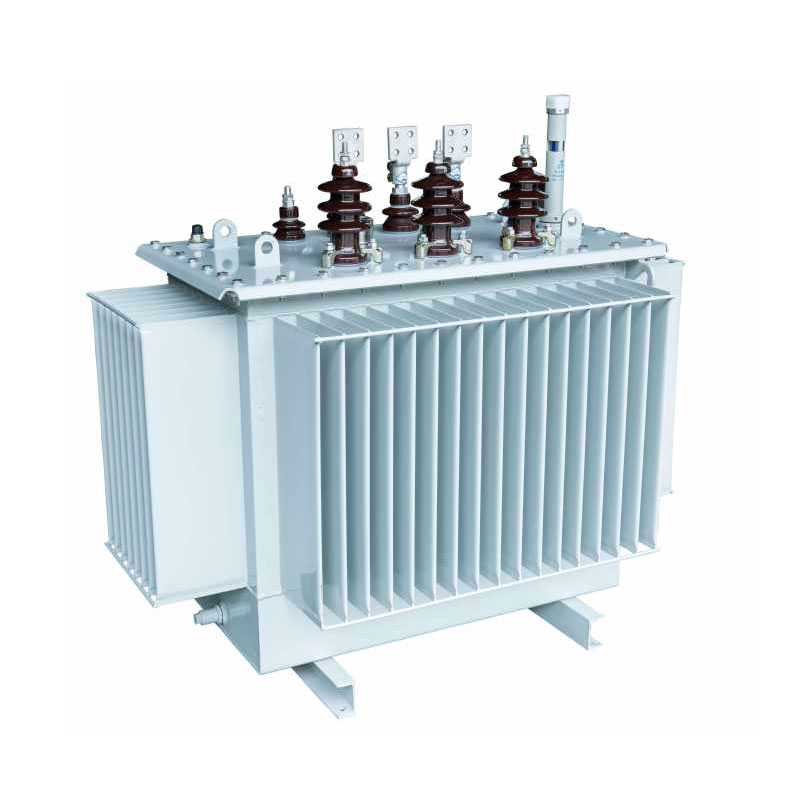

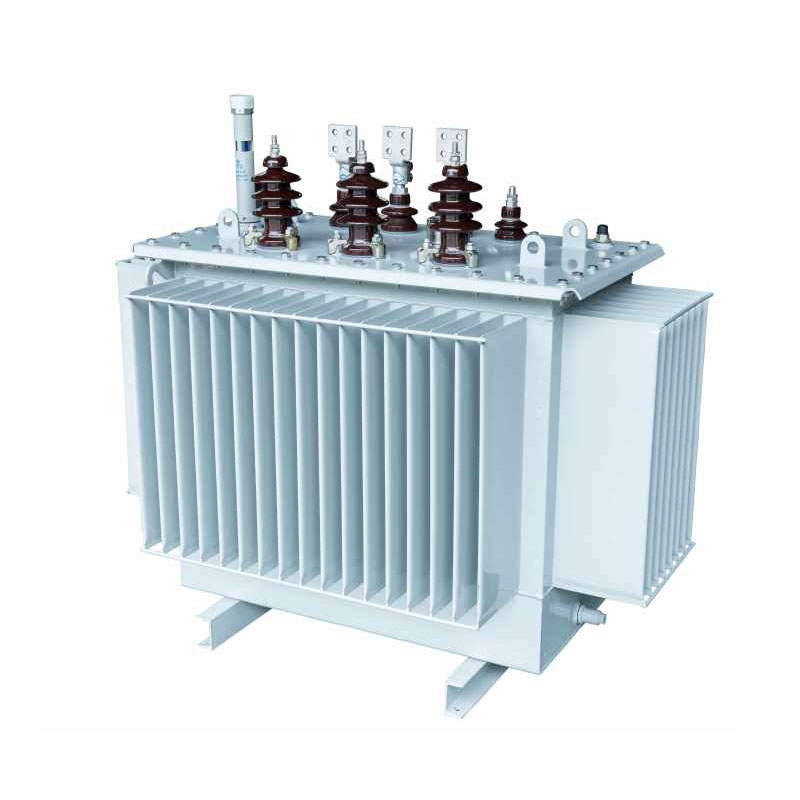

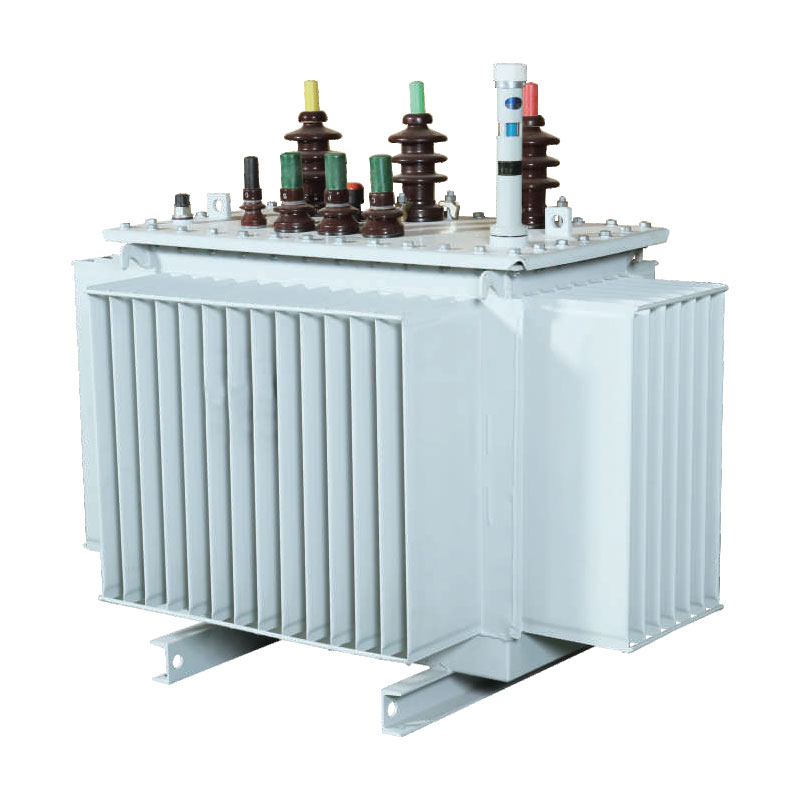

1600KVA Oil Immersed Distribution Transformer

Ang Usune 1600kVA oil immersed distribution transformer ay na-optimize upang matugunan ang mga karaniwang isyu na makikita sa tradisyonal mga transformer, tulad ng mataas na pagkalugi, labis na ingay, hindi balanseng tatlong yugto, at mahinang kakayahang umangkop sa kapaligiran. Ang core gumagamit ng 3D na layout ng sugat na bumubuo ng equilateral triangle; ang magnetic circuit ay walang gap, na may tatlong pantay na haba magnetic path na pinaliit sa distansya. Ang cross-section ng core column ay lumalapit sa isang pabilog na hugis, nang malaki pagpapahusay ng kahusayan ng magnetic permeability, panimula na binabawasan ang mga pagkawala ng walang-load at ingay sa pagpapatakbo, pagkamit ng tumpak tatlong-phase na balanse, at nagpapagaan ng harmonic interference.

Angkop para sa 10kV, 20kV, at 36kV na mga aplikasyon ng boltahe, ang produkto ay precision-manufactured sa mga standardized na pasilidad at sumasailalim sa mahigpit, komprehensibong pagsubok. Nagtatampok ito ng matatag na performance, malakas na overload resistance, at mataas kaligtasan sa pagpapatakbo, na ginagawa itong isang mainam na pagpipilian para sa pagsasama sa prefabricated o modular substation at isang ginustong solusyon para sa mga modernong pag-upgrade ng smart grid.

Mga Pangunahing Tampok na Pang-istruktura

1. Core System

Ang core ay gumagamit ng high-permeability, low-loss grain-oriented na silicon steel sheet, na pinoproseso gamit ang imported na West German Georg transverse cutting equipment at isang 45° seamless splicing technique. Ang mga sheet ng bakal na silikon ay nabuo sa isang multi-step circular cross-section structure, ganap na inaalis ang magnetic circuit air gaps at binabawasan pagkalugi ng leakage flux, sa gayo'y epektibong nagpapababa ng operating ingay at walang-load na pagkonsumo ng kuryente. Ang pangkalahatang core ang istraktura ay compact at stable na may mataas na magnetic saturation resistance, na tinitiyak ang pangmatagalan, makinis na kagamitan operasyon.

2. Paikot-ikot na Istraktura

Ang 1600kVA oil immersed distribution transformer ay gumagamit ng kakaibang disenyo ng winding: ang high-voltage winding nagtatampok ng cylindrical na istraktura, habang ang low-voltage winding ay sumusuporta sa parehong cylindrical at foil-type mga pagsasaayos. Ang disenyong ito ay makabuluhang pinahuhusay ang paglaban ng kagamitan sa mga short circuit at kidlat mga strike, na pumipigil sa deformation ng coil o pinsala na dulot ng mga kasalukuyang pag-alon. Ang konsentrikong pag-aayos ng high- at Ang mga low-voltage coils ay nag-o-optimize ng magnetic circuit distribution, na tinitiyak ang higit na pare-parehong power transmission at komprehensibong pagpapabuti ng pangkalahatang kahusayan sa pagpapatakbo.

3. Istruktura ng Tank

Ang tangke ay gawa sa high-precision na cold-rolled na bakal gamit ang isang espesyal na corrugated tank production line. Ang ibabaw nito ay tapos na sa isang petrochemical-grade anti-corrosion coating, na nag-aalok ng pangmatagalang pagtutol sa langis at pagguho ng kemikal, ginagawa itong angkop para sa iba't ibang malupit na kapaligirang pang-industriya. Nagsisilbi ang corrugated structure a dalawahang layunin: pinapadali nito ang mahusay na pagwawaldas ng init upang patatagin ang pagtaas ng temperatura sa panahon ng operasyong full-load habang tinatanggap din ang thermal expansion at contraction ng transformer oil. Ang ganap na selyadong istraktura ihihiwalay ang yunit mula sa hangin, nagpapabagal sa pagtanda ng insulating oil at makabuluhang pinahaba ang buhay ng serbisyo.

4. Istraktura ng Pagkakabukod

Ang yunit ay gumagamit ng Class A insulation system, na nailalarawan sa pamamagitan ng mataas na dielectric na lakas at mahusay mataas na temperatura na pagtutol. Sa mataas at mababang boltahe na mga coils na nakaayos nang concentrically, ang inter-coil gap gumagamit ng pinagsama-samang istraktura—pagsasama-sama ng paper tube sheathing na may maliliit na puwang ng langis—upang i-optimize ang panloob layout ng pagkakabukod at alisin ang pagkakabukod "mga patay na zone." Ito ay epektibong pinahuhusay ang kakayahan sa pagtiis ng boltahe at katatagan ng pagkakabukod, pinipigilan ang pagkasira ng dielectric at mga pagkakamali sa paglabas, sa gayon ay tinitiyak ang ligtas at maaasahan pangmatagalang operasyon.

Uri ng Produkto

Mga Benepisyo sa Ekonomiya at Pagtitipid ng Enerhiya/Pagbawas ng Emisyon

Ang Usune 1600kVA oil immersed distribution transformer ay nag-aalok ng pambihirang performance sa pagtitipid ng enerhiya, na makabuluhang binabawasan ang taunang mga gastos sa kuryente at carbon emissions para sa mga user. Ang mga sumusunod na pangunahing formula ay nagbibigay-daan para sa tumpak na dami ng halaga ng pagpapatakbo ng kagamitan:
1. Taunang Formula ng Gastos sa Elektrisidad: Taunang Gastos (CNY/taon) = [Walang-load na Pagkawala (kW) + Nawala sa Pag-load (kW) × (Average Load Factor)²] × 365 araw × 24 na oras × Presyo ng Elektrisidad
2. Carbon Emission Formula: Taunang CO₂ Emissions = [No-load Loss (kW) + Load Loss (kW) × (Average Load Factor)²] × 365 days × 24 hours × Carbon Emission Factor (kg-CO₂/kWh)
Kung ikukumpara sa mga tradisyunal na mga transformer ng parehong mga detalye, ang produktong ito ay nagtatampok ng mas mababang walang-load at pagkawala ng pagkarga. Sa ilalim ng karaniwang pang-industriya na mga kondisyon sa pagpapatakbo na may 60% average na load factor, nakakamit ang unit na ito ng makabuluhang pagtitipid sa kuryente, na direktang binabawasan ang mga gastos sa enerhiya ng kumpanya at pinababa ang mga carbon emissions. Naaayon ito sa mga kinakailangan sa patakaran ng "Dual Carbon", na lumilikha ng parehong pang-ekonomiya at pangkapaligiran na halaga para sa mga user.

Mga Teknikal na Parameter

10kV S11 series three-phase oil-immersed distribution transformer

Tandaan: Para sa mga transfomer na may rate na kapasidad na 500 kVA at mas mababa, ang pagkawala ng load sa itaas ng ramp sa talahanayan ay naaangkop sa ang Dyn11 grupo ng koneksyon, at ang pagkawala ng load sa ibaba ng ramp ay naaangkop sa pangkat ng koneksyon ng Yyn0.

10kV S13 series three-phase ol-immersed distribution transformer

10kV S14 series three-phase oil-immersed distribution transformer

Sanggunian ng Proyekto

Cas-space Rocket Launch Project

Ulat sa Pagsubok

Real-World Application Case

Bilang isang propesyonal at maaasahang power equipment supplier, ang 1600kVA 10kV oil-immersed distribution transformer ng Usune ay matagumpay na na-deploy sa isang urban-rural grid renovation project sa Donghai Town, Lufeng, Guangdong. Ang pag-install epektibong nalutas ang mga lokal na isyu tungkol sa hindi sapat na kapasidad ng kuryente at hindi matatag na supply.

Bago ang pag-upgrade, ang tradisyonal na kagamitan sa pamamahagi ng lugar ay kulang sa sapat na kapasidad; sa panahon ng peak summer demand, karaniwan ang mga isyu gaya ng pagbaba ng boltahe at overload-induced trip, na lubhang nakakaapekto sa kuryente sa tirahan paggamit at pagpapatakbo ng maliliit at maliliit na negosyo. Noong 2026, sinimulan ng lokal na power supply bureau ang pag-upgrade ng grid proyekto. Pagkatapos ng multi-dimensional na paghahambing ng performance ng produkto, mga kakayahan sa pagtitipid ng enerhiya, at pagpapatakbo katatagan, pinili nila ang high-efficiency oil-immersed distribution transformer ng Usune.

Gumamit ang proyekto ng isang prefabricated substation installation model. Kapag na-commission na, ang kagamitan—nailalarawan ng mababang pagkalugi, mababang ingay, at mahusay na balanseng tatlong yugto—mabisang inalis ang mga bottleneck ng supply ng kuryente sa rehiyon. Ang unit ay gumagana nang matatag sa ilalim ng mataas na temperatura, mataas na kargada na mga kondisyon ng tag-init nang walang abnormal na ingay o harmonic panghihimasok. Ipinapakita ng sinusukat na data na ang mga pagkalugi ng kagamitan ay mas mababa kaysa sa mga karaniwang transformer meeting pambansang benchmark; Bumaba ng higit sa 18% ang taunang mga gastos sa kuryente sa grid, na sinamahan ng pagbawas sa mga carbon emissions. Tinitiyak ng matatag na supply ng kuryente na ito ang maaasahang kuryente para sa mga residente at patuloy na produksyon para sa lokal na pagproseso negosyo, na nagtatag ng proyekto bilang isang benchmark para sa mga pagsasaayos ng grid na nakakatipid sa enerhiya sa silangang Guangdong.

FAQ

Q1: Anong mga sitwasyon ang angkop para sa Usune 1600kVA oil immersed distribution transformer?

Sinasaklaw ng linya ng produkto ang mga antas ng boltahe na 10kV, 20kV, at 36kV, na nag-aalok ng pambihirang kakayahang umangkop. Ito ay pangunahin ginagamit para sa urban-rural grid upgrades, power distribution para sa industriyal at mining enterprise, at deployment sa malupit na pang-industriya na kapaligiran tulad ng kemikal at mga halaman sa pagpoproseso ng pagkain. Ito ay katugma sa prefabricated mga enclosure at pinagsamang substation, at nakakatugon sa mga pangangailangan ng high-power supply ng mga sitwasyon tulad ng tunnel engineering mga proyekto at malalaking komersyal na complex.

Q2: Ano ang mga pangunahing bentahe ng transpormer na ito kumpara sa mga tradisyonal na produkto?

Kung ikukumpara sa mga tradisyunal na transformer na may parehong kapasidad, ang produktong ito ay nag-aalok ng apat na pangunahing bentahe: una, ang 3D sugat core disenyo na may isang gapless magnetic circuit ay nagreresulta sa mas mababang pagkalugi at nabawasan ang ingay; pangalawa, ang na-optimize Ang coil at insulation structure ay nagbibigay ng higit na mahusay na short-circuit resistance at pinahusay na kaligtasan sa pagpapatakbo; pangatlo, ang pang-industriya-grade, corrosion-resistant corrugated oil tank ay angkop para sa malupit na kondisyon ng operating at sinisiguro ang a mas mahabang buhay ng serbisyo; at pang-apat, ang tumpak na pagbabalanse ng tatlong yugto ay pinipigilan ang mga third-order na harmonic, na tinitiyak ang higit pa matatag na kalidad ng suplay ng kuryente.

Q3: Ano ang buhay ng serbisyo at pangmatagalang gastos sa pagpapanatili ng 1600kVA oil immersed distribution transformer?

Nagtatampok ang kagamitan ng isang ganap na selyadong istraktura ng tangke ng langis na naghihiwalay sa yunit mula sa hangin, at sa gayon ay naantala ang pagtanda ng insulating oil at nagbibigay-daan sa buhay ng serbisyo na higit sa 20 taon. Sa isang mature, maaasahang disenyo at isang lubhang mababang rate ng pagkabigo, ang unit ay hindi nangangailangan ng madalas na pagpapanatili—paminsan-minsan lamang na pagsusuri sa antas ng langis at pagpapatakbo kailangan ang ingay. Kung ikukumpara sa mga tradisyunal na mga transformer, makabuluhang binabawasan nito ang mga gastos sa paggawa at materyal na nauugnay na may operasyon at pagpapanatili, na nag-aalok ng higit na pagiging epektibo sa gastos sa buong lifecycle nito.
