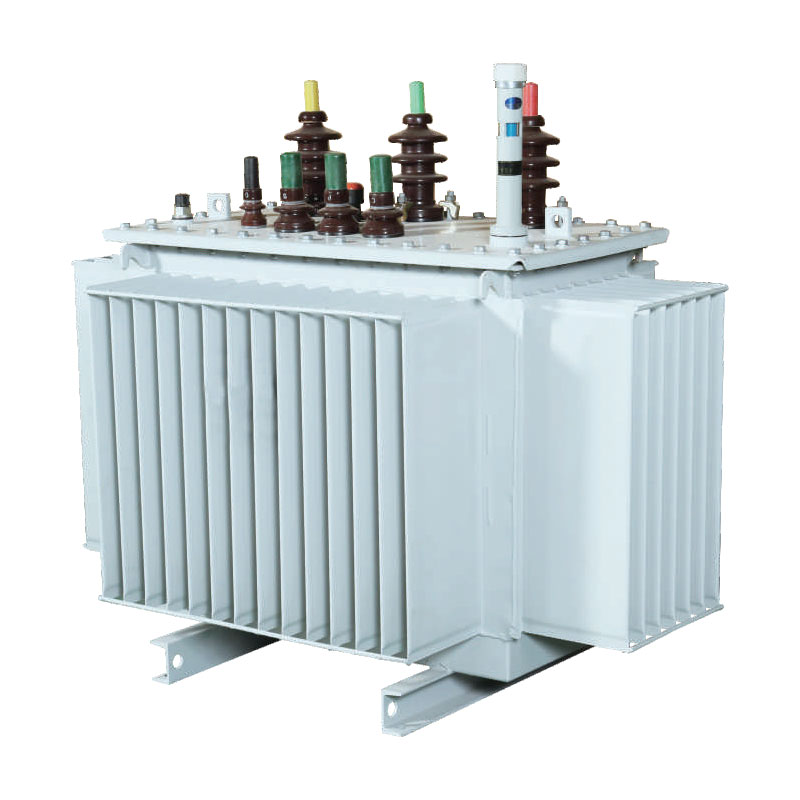

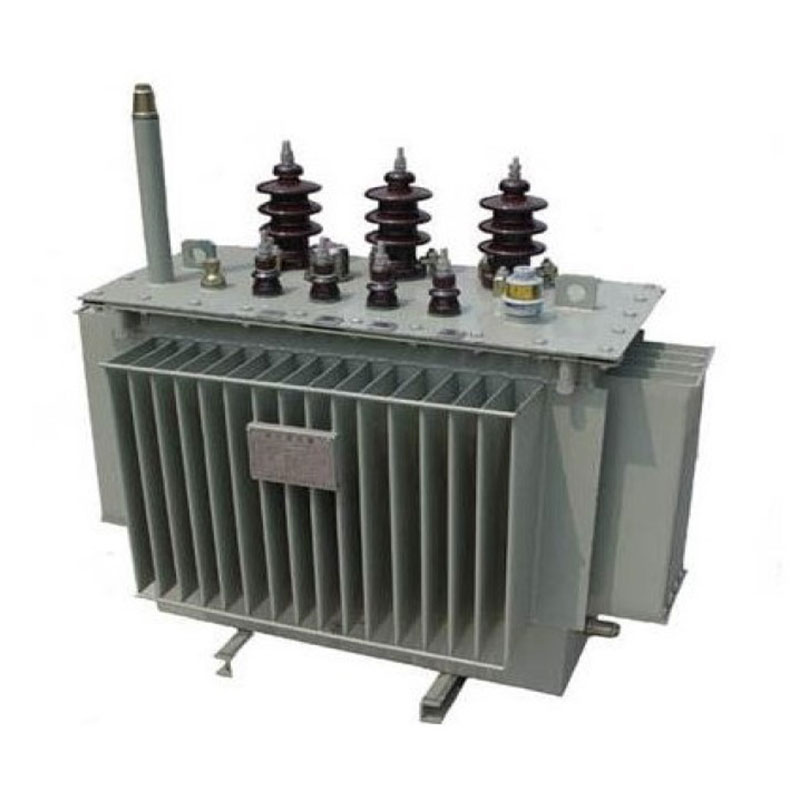

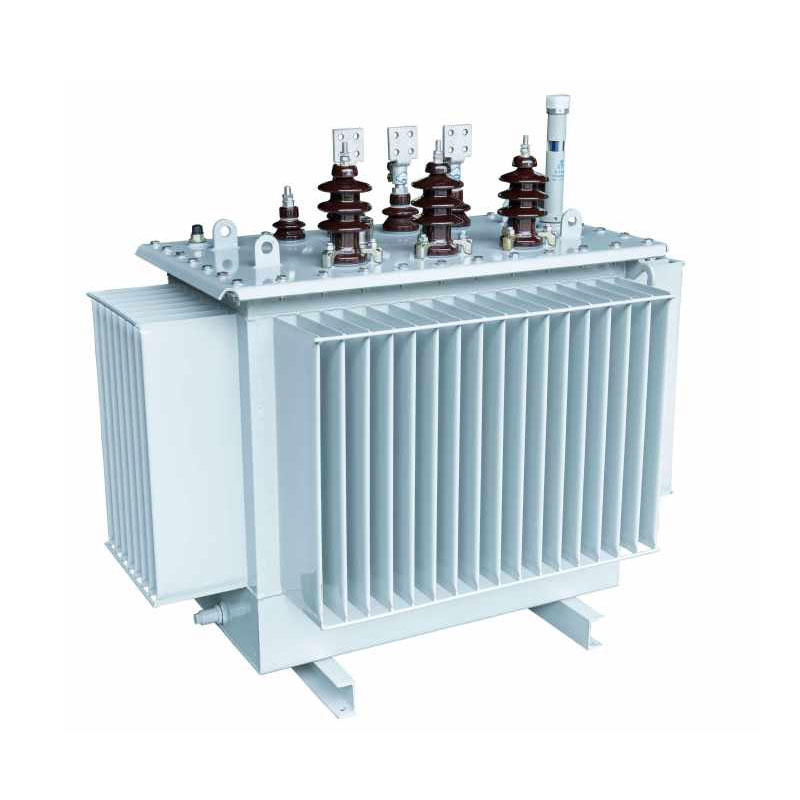

630kVA Oil Immersed Self Cooled Transformer

Ang 630kVA oil immersed self cooled transformer na ito ay kumakatawan sa isang bagong henerasyon ng high-performance distribution mga transformer. Ang core nito ay gumagamit ng 3D na disenyo ng sugat batay sa isang equilateral triangle configuration, na tinitiyak ang pinakamaikling at pantay na haba ng mga magnetic path para sa lahat ng tatlong phase na may zero air gaps, habang ang core column cross-section tinatayang isang bilog. Kung ikukumpara sa tradisyonal na kagamitan, epektibong binabawasan nito ang mga pagkalugi at ingay, nakakamit ang tumpak three-phase na balanse, pinipigilan ang ikatlong harmonic, at nag-aalok ng makabuluhang na-optimize na pagganap ng kuryente.

Sinusuportahan ang mga antas ng boltahe na 10kV, 20kV, at 36kV, ang unit ay gumagamit ng oil-immersed self-cooling na paraan na hindi nangangailangan ng panlabas na kagamitan sa pagpapalamig, tinitiyak ang madaling operasyon at pagpapanatili pati na rin ang malakas na kakayahang umangkop sa iba't ibang pagtatrabaho kundisyon. Ito ay malawakang ginagamit sa urban at rural grids, industriyal at pagmimina, at integrated substation mga aplikasyon. Sinusuportahan ng isang mature na supply chain, ang Usune—isang maaasahang power equipment na supplier—ay nagbibigay ng standardized, mga de-kalidad na produkto at komprehensibong serbisyo ng suporta sa mga pandaigdigang customer.

Mga Pangunahing Tampok na Pang-istruktura at Mga Kalamangan sa Teknikal

1. High-Precision, Low-Loss Core

Ang core ay binuo mula sa high-permeability na grain-oriented na silicon steel sheet, na pinoproseso gamit ang imported na GEORG cross-cutting equipment at isang 45° seamless splicing technique upang ganap na maalis ang magnetic circuit air gaps. Ang ang mga sheet ay nabuo sa isang multi-step circular cross-section, makabuluhang binabawasan ang magnetic reluctance, walang load pagkalugi, at ingay sa pagpapatakbo. Niresolba ng disenyong ito ang mga isyung karaniwan sa mga tradisyunal na transformer—gaya ng three-phase kawalan ng timbang at mataas na pagkalugi—sa gayo'y tinitiyak ang pangmatagalan, mababang pagkonsumo ng operasyon.

2. High-Strength, Impact-Resistant Coil Structure

Ang high-voltage winding ay gumagamit ng cylindrical na istraktura, habang ang low-voltage winding ay nag-aalok ng pagpipilian sa pagitan cylindrical at foil configuration upang umangkop sa mga partikular na kondisyon ng operating. Ino-optimize ng disenyong ito ang magnetic flux pamamahagi, na epektibong pinahuhusay ang paglaban ng kagamitan sa mga short-circuit at pag-alon ng kidlat habang pag-iwas sa localized overheating. Tinitiyak nito ang higit na katatagan ng pagpapatakbo at paglaban sa interference, ginagawa ito angkop para sa mga kumplikadong kapaligiran tulad ng mga pang-industriya na lugar at panlabas na grid ng kuryente.

3. Corrosion-Resistant, Durable Corrugated Oil Tank

Ang tangke ay ginawa mula sa precision cold-rolled steel gamit ang isang espesyal na corrugated tank production line at nagtatampok ng anti-corrosion surface coating, na nagbibigay-daan dito upang mapaglabanan ang malupit na mga kondisyon tulad ng pagkakalantad ng langis at kemikal na kaagnasan. Pinagsasama ng corrugated na disenyo ang mahusay na pag-aalis ng init sa adaptive deformation mga kakayahan; tinatanggap nito ang thermal expansion at contraction ng insulating oil, nagpapanatili ng kumpletong hangin seal upang mapabagal ang pagtanda ng langis, at makabuluhang pinahaba ang buhay ng serbisyo ng kagamitan.

4. Mataas na Kaligtasan na Istraktura ng Insulation

Ang 630kVA oil immersed self cooled transformer ay gumagamit ng Class A insulation structure na may concentric high- at mababang boltahe windings. Gumagamit ang inter-coil insulation ng pinagsama-samang disenyo—pinagsasama ang mga manggas ng paperboard na may maliliit oil gaps—upang matiyak ang mataas na dielectric na lakas at mahusay na pagganap ng sealing. Ang disenyo na ito ay epektibong nagpapagaan mga panganib sa kaligtasan tulad ng pagtagas, mga short-circuit, at pagkasira ng pagkakabukod, sumusuporta sa 24 na oras na tuluy-tuloy na operasyon, at sumusunod sa mga pambansang pamantayan sa kaligtasan ng kapangyarihan.

Uri ng Produkto

Pagtitipid ng Enerhiya at Pagsusuri ng Benepisyo sa Ekonomiya

Ang 630kVA oil immersed self cooled transformer ay nag-aalok ng pambihirang kakayahan sa pagtitipid ng enerhiya at pagbabawas ng carbon. Ang mga standardized na formula ay nagbibigay-daan para sa tumpak na pagkalkula ng taunang mga gastos sa kuryente at carbon emissions, na nagbibigay suportang hinihimok ng data para sa mga upgrade ng kahusayan sa enerhiya ng kumpanya at pamamahala sa gastos. Ang mga pangunahing formula ay ang mga sumusunod:

1. Taunang pormula ng gastos sa kuryente: Taunang Gastos ng Elektrisidad (CNY/taon) = [Walang-load na Pagkawala (kW) + Nawala sa Pagkarga (kW) × (Average Load Factor)²] × 365 × 24 × Presyo ng Elektrisidad
2. Taunang formula ng paglabas ng CO₂: Taunang Carbon Emissions (kg) = [Walang-load na Pagkawala (kW) + Load Loss (kW) × (Average Load Factor)²] × 365 × 24 × Carbon Emission Factor (kg-CO₂/kWh)

Kung ikukumpara sa mga tradisyunal, hindi napapanahong mga transformer, ang produktong ito ay nagtatampok ng mas mababang walang-load at pagkawala ng pagkarga, nang malaki pagbabawas ng mga gastos sa kuryente at paglabas ng carbon alinsunod sa mga patakaran sa pag-upgrade ng berdeng kuryente. Nag-aalok ito ng mataas pagiging epektibo sa gastos para sa pangmatagalang operasyon at isang maikling panahon ng pagbabayad, na naghahatid ng parehong pang-ekonomiya at pangkapaligiran na halaga.

Mga Teknikal na Parameter

10kV S11 series three-phase oil-immersed distribution transformer

Tandaan: Para sa mga transfomer na may rate na kapasidad na 500 kVA at mas mababa, ang pagkawala ng load sa itaas ng ramp sa talahanayan ay naaangkop sa ang Dyn11 grupo ng koneksyon, at ang pagkawala ng load sa ibaba ng ramp ay naaangkop sa pangkat ng koneksyon ng Yyn0.

10kV S13 series three-phase ol-immersed distribution transformer

10kV S14 series three-phase oil-immersed distribution transformer

Sanggunian ng Proyekto

Cas-space Rocket Launch Project

Ulat sa Pagsubok

Mga Real-World Application Cases

1. Urban at Rural Grid Upgrade Project

Sa isang proyekto sa pag-upgrade ng grid sa kanayunan sa Zhejiang, pinalitan ang mga lumang kagamitan na may mataas na pagkawala sa mga batch. Pag-address mga isyu tulad ng makabuluhang pagbabagu-bago ng load, three-phase imbalance, at sobrang harmonics, ito produkto—pagsasamantala sa mga pakinabang ng isang 3D na sugat na core para sa pag-stabilize ng boltahe at balanse—na pangunahing pinabuting kalidad ng power supply. Ang mga pagsukat sa field ay nagpakita ng pagbawas ng higit sa 30% sa pagkawala ng walang-load sa bawat yunit at isang 40% na pagbaba sa ang rate ng pagkabigo ng suplay ng kuryente para sa lugar ng pamamahagi. Ang yunit ay angkop na angkop sa kumplikadong pagpapatakbo sa kanayunan kundisyon, pinapadali ang pag-upgrade ng grid na matipid sa enerhiya.

2. Proyekto ng Heavy-Duty Truck Charging Station

Isang heavy-duty truck charging station sa Suzhou ang nag-deploy ng maraming unit ng transformer model na ito para suportahan mga operasyong kinasasangkutan ng madalas na pagsisimula/paghinto ng mga tambak ng pagsingil at biglaang pagbabago sa pagkarga. Na may mahusay na init pagganap ng dissipation (oil-immersed self-cooling), ang transpormer ay nagpapanatili ng matatag at nakokontrol na coil temperatura sa panahon ng full-load na operasyon nang walang overheating-related trip. Tinitiyak nito ang 24 na oras na walang patid pagpapatakbo ng istasyon, na epektibong binabawasan ang mga gastos na nauugnay sa pagpapanatili at downtime.

FAQ

Q1: Anong mga antas ng boltahe at mga sitwasyon ng aplikasyon ang tugma sa Usune 630kVA oil immersed self cooled transformer?

Sinusuportahan ng produkto ang lahat ng pangunahing mataas na boltahe na rating (10kV, 20kV, at 36kV) at angkop para sa mga aplikasyon gaya ng urban at rural grid upgrades, industrial at mining power distribution, charging stations, at gawa na o modular substation. Nagtatampok ito ng fan-free, oil-immersed na self-cooling na disenyo na angkop para sa panlabas pag-install; ito ay lumalaban sa labis na temperatura, alikabok, at banayad na kaagnasan, na nag-aalok ng pambihirang kakayahang umangkop sa iba't ibang mga kondisyon ng pagpapatakbo.

Q2: Ano ang mga partikular na bentahe sa pagtitipid ng enerhiya ng transpormer na ito, at paano nito binabawasan ang mga gastos?

Ang pangunahing tampok ng pagtitipid ng enerhiya ng produkto ay ang 3D gapless na istraktura ng core ng sugat nito, na makabuluhang nagpapababa ng magnetic circuit, walang-load, at mga pagkawala ng pagkarga, habang epektibong binabawasan ang mga pagkalugi na may kaugnayan sa init at harmonic. Sa ilalim ng pamantayan mga kondisyon ng pagpapatakbo, binabawasan nito ang kabuuang pagkonsumo ng enerhiya ng 20%–30% kumpara sa mga nakasanayang kagamitan ng parehong kapasidad. Ito ay humahantong sa makabuluhang pagtitipid sa taunang mga gastos sa kuryente at nabawasan ang mga carbon emissions, aligning na may mga patakaran sa berdeng enerhiya at naghahatid ng mga natitirang pangmatagalang benepisyo sa ekonomiya.

Q3: Ano ang mga pakinabang tungkol sa buhay ng serbisyo ng kagamitan at pang-araw-araw na operasyon at pagpapanatili (O&M)?

Ang kagamitan ay gumagamit ng air-isolated corrugated oil tank at Class A na anti-corrosion insulation na materyales, na makabuluhang pinapahina ang pagtanda ng langis at ang yunit mismo, na nagreresulta sa mas mahabang buhay ng serbisyo kaysa sa karaniwan mga transformer. Ipinagmamalaki nito ang mababang rate ng pagkabigo at malakas na pagtutol sa mga shocks at interference. Regular na pagpapanatili nangangailangan lamang ng pana-panahong pagsusuri ng mga antas ng langis at katayuan ng pagkakabukod, na ginagawang simple at epektibo sa gastos ang O&M—perpekto para sa mga sitwasyong nangangailangan ng pangmatagalan, walang patid na operasyon.
