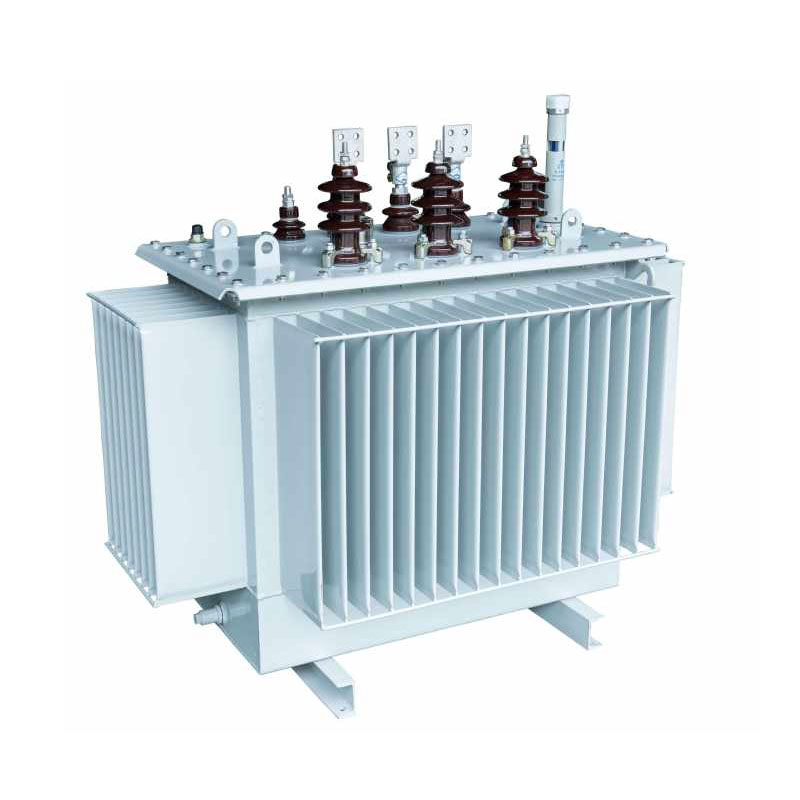

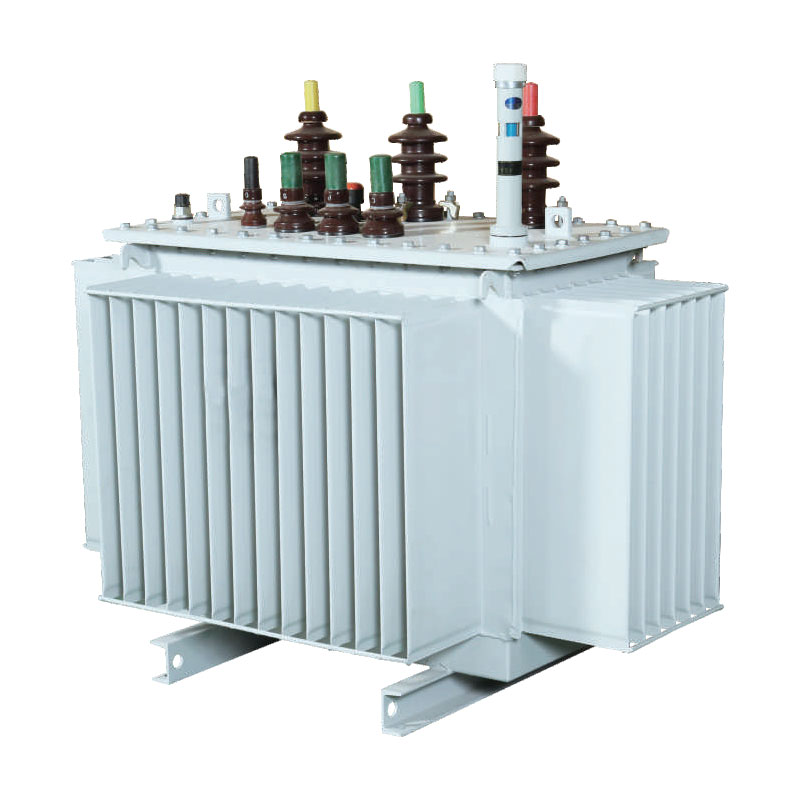

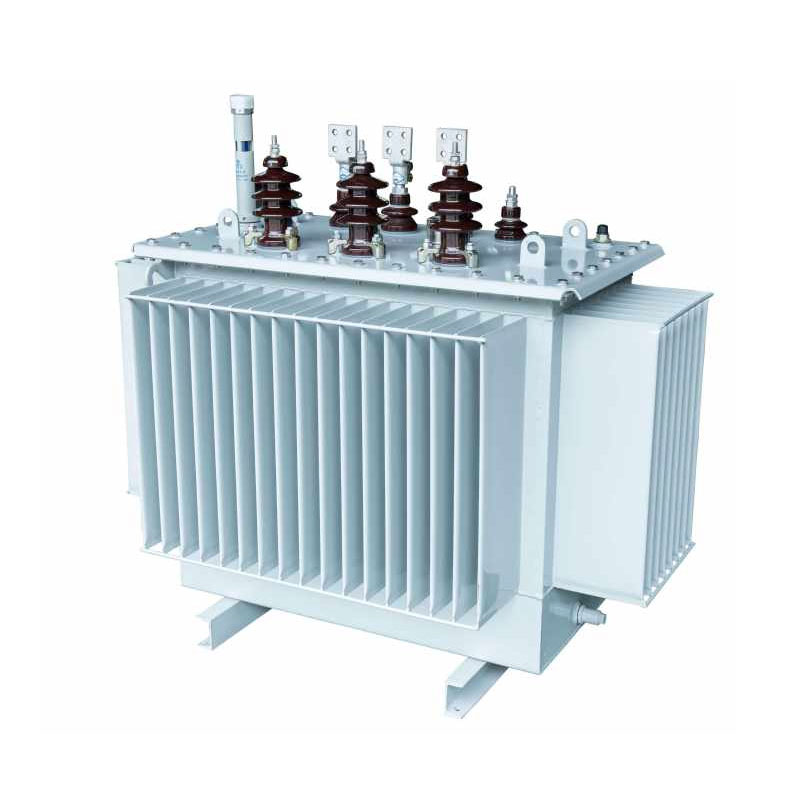

2500KVA Liquid Immersed Distribution Transformer

Na-optimize para sa 10kV, 20kV, at 36kV medium-voltage distribution application, Usune 2500kVA liquid immersed distribution Ang mga transformer ay naiiba sa tradisyonal na stacked-core na mga modelo sa pamamagitan ng paggamit ng equilateral triangular na 3D na istraktura ng core ng sugat, na nagreresulta sa isang mas mahusay na magnetic circuit system. Ang disenyo ay nakakamit ng isang gapless magnetic circuit na may katumbas at kaunting haba ng landas sa lahat ng tatlong yugto, makabuluhang binabawasan ang pagkawala ng pagkarga at ingay sa pagpapatakbo habang tinitiyak high-precision three-phase balance at third-harmonic na pagsugpo. Pinagsama sa mature na oil-immersed insulation teknolohiya at pang-industriya-grade anti-corrosion na disenyo, ang mga transformer ay umaangkop sa kumplikadong mga kondisyon ng operating at ganap matugunan ang mga kinakailangan sa standardisasyon ng mga modernong smart grid.

Ginawa at nasubok sa mahigpit na alinsunod sa mga pamantayan ng industriya, ang mga transformer na ito ay angkop para sa pag-upgrade ng grid sa mga urban at rural na lugar pati na rin ang suplay ng kuryente para sa mga industriyal at pagmimina. Sumasama sila nang walang putol sa pinagsamang mga transformer at prefabricated na substation, na nag-aalok ng malakas na kakayahang magamit at mataas na pagpapatakbo katatagan.

Mga Pangunahing Tampok na Pang-istruktura at Mga Kalamangan sa Teknikal

1. Na-optimize na Core Structure: Mababang Pagkawala at Mababang Ingay

Ang core ay gumagamit ng high-permeability, low-hysteresis grain-oriented na silicon steel sheets. Ang mga ito ay precision-cut gamit ang German GEORG cross-cutting equipment at binuo sa pamamagitan ng 45° seamless joint process. Ang mga sheet ay nakasalansan sa bumuo ng isang multi-step circular cross-section, ganap na inaalis ang magnetic leakage at air-gap loss. Ito epektibong binabawasan ang walang-load na pagkonsumo ng kuryente at ingay sa pagpapatakbo, tinitiyak ang pangmatagalang katatagan ng magnetic circuit at pare-parehong pagganap.

2. High-strength coil design na may mahusay na short-circuit resistance

Ang 2500kVA liquid immersed distribution transformer ay nagtatampok ng magkakaibang configuration ng coil: ang mataas na boltahe Ang coil ay gumagamit ng cylindrical na istraktura, habang ang low-voltage coil ay nag-aalok ng pagpipilian sa pagitan ng cylindrical at foil-type mga istruktura. Ang disenyong ito ay makabuluhang pinahuhusay ang resistensya ng kagamitan sa short-circuit na epekto at mekanikal katatagan, na epektibong pumipigil sa deformation ng coil o pinsala na dulot ng mga biglaang grid short circuit. Bukod pa rito, ito ino-optimize ang pamamahagi ng magnetic field, tinitiyak ang mas mahusay na operasyon ng magnetic circuit at mas mataas na pangkalahatang kapangyarihan kahusayan sa paghahatid.

3. Industrial-grade tank na nag-aalok ng mataas na tibay at versatility

Ang tangke ay itinayo mula sa mataas na katumpakan na cold-rolled steel sheet, na gawa sa isang espesyal na GEORG corrugated linya ng produksyon ng tangke. Ang ibabaw ay tapos na sa isang petrochemical-grade anti-corrosion coating na lumalaban sa langis, kemikal, at oksihenasyon, ginagawa itong angkop para sa malupit na pang-industriya na kapaligiran at panlabas na kondisyon ng pagpapatakbo. Ang ang corrugated na istraktura ay nagbibigay ng mahusay na pagwawaldas ng init habang tinatanggap ang thermal expansion at contraction ng insulating oil sa panahon ng operasyon. Ang isang ganap na selyadong disenyo ay naghihiwalay sa yunit mula sa hangin, na makabuluhang nagpapabagal sa pagtanda ng insulating oil at pagpapahaba ng kabuuang buhay ng serbisyo ng kagamitan.

4. Class A insulation structure na tumitiyak sa ligtas at matatag na operasyon

Ang kagamitan ay gumagamit ng Class A insulation system na may concentric high- at low-voltage coil arrangement; ang Ang inter-coil gap ay gumagamit ng isang istraktura na pinagsasama ang mga manggas ng paperboard na may maliit na hadlang sa oil-gap. Itong layered Ang disenyo ng pagkakabukod ay pantay na namamahagi ng stress sa larangan ng kuryente at pinahuhusay ang pangkalahatang lakas ng pagkakabukod, nang epektibo pinipigilan ang pagkasira ng pagkakabukod at mga pagkakamali sa paglabas, sa gayon tinitiyak ang ligtas, pangmatagalang operasyon sa ilalim ng parehong na-rate at bahagyang kondisyon ng pagkarga.

Uri ng Produkto

Pagtitipid ng Enerhiya at Mga Benepisyo sa Ekonomiya

Ang Usune 2500kVA liquid-immersed distribution transformer ay nag-aalok ng makabuluhang mga bentahe sa pagtitipid ng enerhiya, nang epektibo. pagbabawas ng parehong mga gastos sa pagpapatakbo at carbon emissions para sa mga negosyo. Pinapayagan ng mga pangunahing formula ng pagkalkula ng benepisyo sa ibaba para sa tumpak na dami ng pang-ekonomiya at pangkapaligiran na halaga:

1. Pormula ng Taunang Gastos sa Elektrisidad: Taunang Gastos ng Elektrisidad (CNY/taon) = [Nawala ang Walang-load (kW) + Nawala sa Pag-load (kW) × (Average Load Factor)²] × 365 araw × 24 oras × Presyo ng Elektrisidad
2. Formula ng Pagpapalabas ng Carbon: Taunang CO₂ Mga Pagpapalabas = [Walang-load na Pagkawala (kW) + Nawala sa Pag-load (kW) × (Average na Load Factor)²] × 365 araw × 24 na oras × Carbon Emission Factor (kg-CO₂/kWh)

Kung ikukumpara sa mga tradisyunal na mga transformer na may parehong kapasidad, ang produktong ito ay nagtatampok ng mas mababang walang-load at pagkawala ng pagkarga. Ang pangmatagalang operasyon ay patuloy na nagpapababa ng mga gastos sa kuryente at binabawasan ang mga paglabas ng carbon, na umaayon sa "Dual Carbon" mga patakaran at pamantayan ng corporate green production habang naghahatid ng mga natitirang benepisyo sa ekonomiya at kapaligiran.

Mga Teknikal na Parameter

10kV S11 series three-phase oil-immersed distribution transformer

Tandaan: Para sa mga transfomer na may rate na kapasidad na 500 kVA at mas mababa, ang pagkawala ng load sa itaas ng ramp sa talahanayan ay naaangkop sa ang Dyn11 grupo ng koneksyon, at ang pagkawala ng load sa ibaba ng ramp ay naaangkop sa pangkat ng koneksyon ng Yyn0.

10kV S13 series three-phase ol-immersed distribution transformer

10kV S14 series three-phase oil-immersed distribution transformer

Sanggunian ng Proyekto

Cas-space Rocket Launch Project

Ulat sa Pagsubok

Real-World Application Case

Noong 2025, walong Usune 2500kVA 10kV liquid-immersed distribution transformer ang matagumpay na na-deploy sa isang key proyekto sa pagsasaayos ng urban-rural grid sa Shouguang, Shandong. Ang mga yunit na ito ay nagbibigay ng kapangyarihan sa mga modernong greenhouse ng agrikultura, mga industrial park, at mga residential na lugar—mga application na humihiling ng mahigpit na pamantayan para sa katatagan ng kagamitan, enerhiya kahusayan, at kakayahang umangkop sa kapaligiran.

Kasunod ng pag-commissioning, ang mga prefabricated substation units ay gumana nang matatag sa buong taon nang walang pagkabigo. Ang sinusukat na ingay sa pagpapatakbo ay nanatili sa ibaba 55dB, ang three-phase imbalance ay mas mababa sa 1%, at third-harmonic na pagsugpo mahusay ang pagganap. Kung ikukumpara sa mga legacy transformer na pinalitan nila, nakamit ng proyekto ang 17.8% na pagbawas sa kabuuang pagkalugi at naipon ng mahigit CNY 260,000 sa taunang gastos sa kuryente. Ang ganap na selyadong disenyo ng tangke ay nag-aalis ng mga isyu na may kaugnayan sa insulating oil aging at leakage; ang taunang pagganap ng zero-failure ay ganap na nagpapatunay sa katatagan ng produkto at mga kalamangan sa pagtitipid ng enerhiya sa mga kapaligirang urban-rural na grid.

FAQ

Q1: Anong mga antas ng boltahe at mga sitwasyon ng aplikasyon ang ginagawa ng Usune 2500kVA liquid immersed distribution transformer suporta?

Sinasaklaw ng linya ng produkto ang mga antas ng medium-voltage na 10kV, 20kV, at 36kV, na ginagawa itong angkop para sa urban-rural grid mga renovation, industriyal at mining enterprise, commercial park, at residential power supply scenario. Ang mga espesyal na pag-optimize ay ipinatupad para sa pinagsamang mga transformer at gawa na mga substation, na nagpapagana upang matugunan ang mga kinakailangan sa pag-install at pagpapatakbo para sa mga panlabas na kapaligiran, malupit na kondisyon sa industriya, at compact urban distribution sites.

Q2: Ano ang mga pangunahing bentahe ng produktong ito kumpara sa mga tradisyunal na transformer na may parehong kapasidad?

Mayroong tatlong pangunahing bentahe: Una, gumagamit ito ng walang gap, three-dimensional na istraktura ng core ng sugat, na nagreresulta sa mas mababang pagkalugi at ingay, pati na rin ang mas balanse at matatag na three-phase power supply. Pangalawa, ang optimized coil at ang mga istruktura ng tangke ay nagbibigay ng higit na mahusay na short-circuit at corrosion resistance, na humahantong sa isang mas mababang rate ng pagkabigo ng kagamitan. Ikatlo, ang ganap na selyadong, naka-air-isolate na disenyo ay nagpapabagal sa pagtanda ng insulating oil, na nagpapahaba ng buhay ng serbisyo nang higit sa 20% kumpara sa tradisyunal na kagamitan at pagbabawas ng pangmatagalang gastos sa pagpapatakbo at pagpapanatili.

Q3: Paano ang mga benepisyo sa pagtitipid sa enerhiya at pagbabawas ng carbon ng 2500kVA liquid immersed distribution transformer ipinakita sa aktwal na operasyon?

Pinaliit ng produkto ang mga pagkalugi sa pagpapatakbo sa pinagmulan sa pamamagitan ng mga na-optimize na magnetic circuit at disenyo ng istruktura; ang sinusukat na walang-load at pagkalugi sa pagkarga ay higit sa mga tradisyunal na kagamitan na nakakatugon sa mga pambansang pamantayan. Batay sa standardized energy consumption at carbon emission formula, ang pangmatagalang operasyon ay patuloy na nagpapababa ng kuryente gastos para sa mga negosyo. Higit pa rito, ang pinababang pagkalugi ng enerhiya ay direktang nagbawas ng mga carbon emissions sa bahagi ng power supply, pinapadali ang mga berdeng, mababang-carbon na pag-upgrade para sa mga proyekto ng grid at mga negosyo sa pagmamanupaktura, sa gayon ay naghahatid ng pareho pang-ekonomiya at pangkapaligiran na halaga.
