Ang Usune LW36-110 High Voltage Circuit Breaker Switch para sa Substation ay isang pangunahing power equipment na independiyenteng binuo at ginawa ng Zhejiang Usune Electric Co., Ltd., isang nangungunang tagagawa sa high-voltage switchgear ng China industriya. Ang three-phase AC 50Hz outdoor high-voltage switchgear na ito ay pangunahing ginagamit para sa kontrol at proteksyon ng 110kV power transmission at transformation system, at maaari ding gamitin bilang contact circuit breaker at in mga application na nangangailangan ng mga switchgear assemblies. Ang mga produkto ay ginawa sa propesyonal na pabrika ng Usune, na nagsasama R&D, produksyon, at pagsubok, na tinitiyak na ang bawat produkto ay nakakatugon sa mahigpit na pamantayan ng kalidad bago umalis sa pabrika.
Upang masiguro ang pagiging maaasahan at pagiging tugma ng produkto, ang Usune LW36-110 High Voltage Circuit Breaker Switch para sa Ang substation ay ganap na sumusunod sa GB1984-2003 "AC High Voltage Circuit Breakers" na pamantayan at nakakatugon sa mga kinakailangan ng Pamantayan ng International Electrotechnical Commission (IEC) IEC62271-100:2001 "High Voltage Switchgear at Controlgear - Bahagi 100: Mga Mataas na Voltage na Circuit Breaker". Bilang isang propesyonal na supplier, si Usune ay pumasa sa mahigpit na sistema ng kalidad certification, at ang pabrika nito ay nilagyan ng advanced na kagamitan sa produksyon at pagsubok upang matiyak na ang ang pagganap ng bawat produkto ay nakakatugon o lumalampas sa mga pamantayan ng industriya.
Gamit ang isang natatanging "thermal expansion + auxiliary" arc extinguishing prinsipyo, ipinagmamalaki nito ang mahusay na breaking pagganap, maikling oras ng arko, mahabang buhay ng kuryente, at mababang ingay sa pagpapatakbo, na epektibong tinitiyak ang kaligtasan ng kapangyarihan operasyon ng grid.
Gumagamit ng SF6 gas na may mahusay na insulation at arc-extinguishing properties bilang insulating at arc-extinguishing katamtaman, na walang panganib ng pagkasunog o pagsabog, na ginagawang angkop para sa mga lugar na makapal ang populasyon at iba't ibang kumplikadong kapaligiran ng substation.
Nilagyan ng CTB-1 type spring operating mechanism, na nagtatampok ng simple at compact na istraktura, stable na operasyon, mataas na kaligtasan at pagiging maaasahan, at nabawasan ang dalas ng pagpapanatili at pagkabigo.
Maaaring gumana nang matatag sa malupit na kapaligiran, mahigpit na sumusunod sa iba't ibang mga tagapagpahiwatig ng kapaligiran, tinitiyak pangmatagalang matatag na operasyon sa iba't ibang rehiyon.
1. Na-rate na Boltahe: 110kV; Na-rate na Dalas: 50Hz; Rated Kasalukuyang: 3150A
2. Rated Short-Circuit Breaking Current: 40kA; Rated Short-Circuit Making Current (Peak): 100kA
3. Rated SF6 Gas Pressure (20 ℃): 0.5MPa; Taunang Rate ng Leakage: ≤0.5%
4. Mechanical Life: 6000 cycle; Oras ng Pagbubukas: ≤60ms; Oras ng Pagsasara: ≤145ms
5. Saklaw ng Temperatura sa paligid: -30℃～+40℃; Altitude: ≤3000m

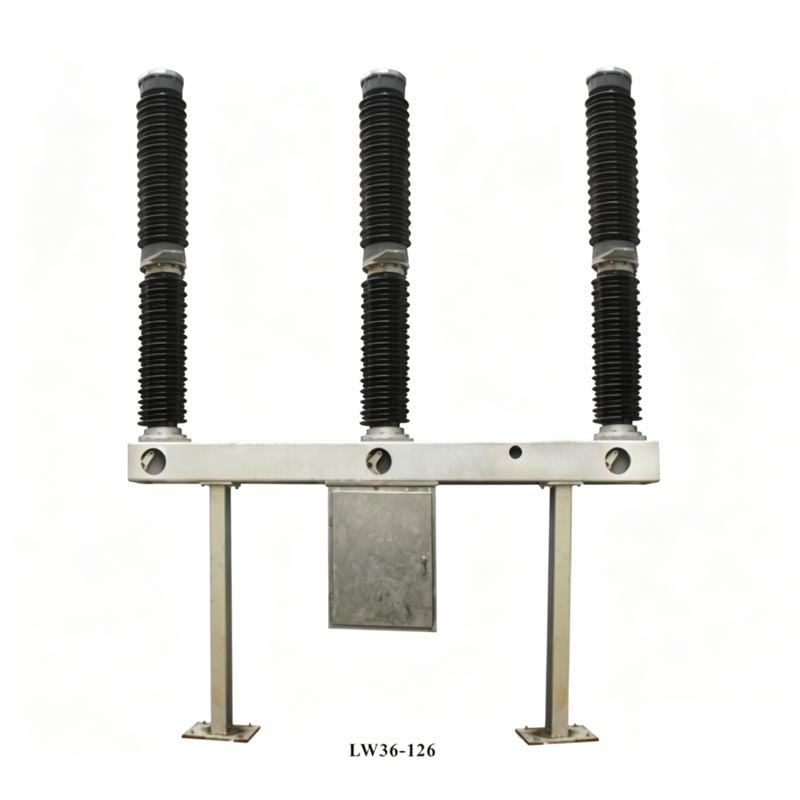

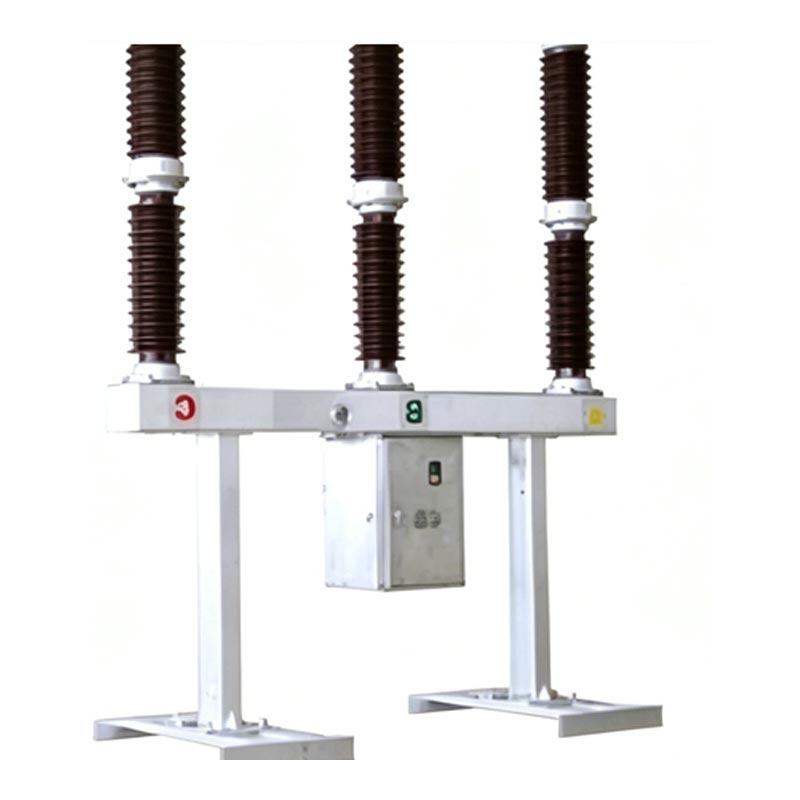

Ang High Voltage Circuit Breaker Switch Para sa Substation ay gumagamit ng self-energized arc-extinguishing chamber na isinama istraktura, na ang bawat yugto ay isang single-pillar single-break (POLE). Ang bawat circuit breaker ay binubuo ng tatlong yugto, naka-install sa parehong frame, pinatatakbo ng isang spring mechanism, na may tatlong phase na mekanikal na naka-link. Ang tuktok ng nagtatampok ang produkto ng arc-extinguishing chamber porcelain bushing, ang gitnang seksyon ay naglalaman ng isang suportang porselana bushing at frame, at ang kahon ng mekanismo ay matatagpuan sa gitna at nasuspinde sa ibaba ng frame. Naglalaman ito ng internal spring operating mechanism at electrical control components. Ang mekanismo ng output pull rod ay kumokonekta sa connecting rod at umiikot na braso. Ang SF6 gas density controller ay naka-install sa harap ng frame, which is sinusuportahan sa magkabilang dulo ng mga suporta.
Ang kasalukuyang sistema ay dumadaloy sa mga terminal, nakatigil na contact support rod, nakatigil na pangunahing contact, gumagalaw na pangunahing contact, cylinder, intermediate contact, at intermediate flange, pagkatapos ay bumubuo ng isang circuit kasama ang system sa pamamagitan ng mga terminal.
Sa ilalim ng pagkilos ng actuator, hinihila ng operating arm ang insulating pull rod, piston rod, cylinder, moving arc contact, at nozzle pababa nang magkasama. Nabubuo ang isang arko kapag naghiwalay ang gumagalaw at nakatigil na mga contact. kailan ang gumagalaw na sistema ng contact ay gumagalaw pababa sa isang tiyak na posisyon, bumukas ang nozzle, at ini-compress ang SF6 gas sa ang silindro ay tinatangay ng hangin sa arc area sa pamamagitan ng nozzle. Ang arko ay pinapatay kapag ang kasalukuyang tumatawid sa zero.
Sa ilalim ng pagkilos ng actuator, hinihila ng operating arm ang gumagalaw na contact na konektado sa insulated rod pataas sa posisyon ng pagsasara. Sabay-sabay, ang SF6 gas ay pumapasok sa silindro, naghahanda para sa susunod na pagbubukas ng operasyon.
Binubuo ng isang SF6 density meter (nakasama ang pressure gauge at density controller), gas supply valve, three-phase mga balbula, at SF6 gas pipeline. Nagtatampok ito ng kabayaran sa temperatura, alarma at proteksyon ng interlocking pressure sa tiyakin ang matatag na SF6 gas pressure.
Matatagpuan sa loob ng pabahay ng mekanismo, kabilang dito ang mga pangunahing bahagi tulad ng mga operating switch, awtomatikong switch, trip switch, relay, terminal, closing coils, motor, at heater. Nagbibigay-daan ito sa kontrol ng switch, anti-pumping, imbakan ng enerhiya ng tagsibol, proteksyon sa presyon ng gas ng SF6, pag-init, at pag-iilaw.

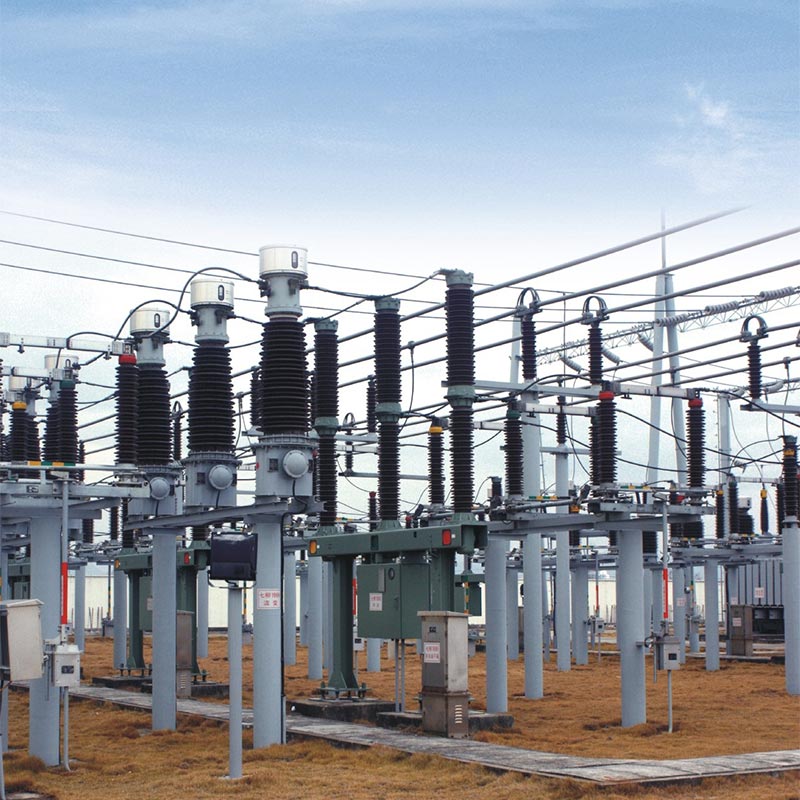

Upang i-verify ang pagiging maaasahan at pagiging praktikal ng Usune LW36-110 High Voltage Circuit Breaker Switch Para sa Substation, ang produktong ito ay matagumpay na nailapat sa isang 110kV substation project sa isang pangunahing industrial park sa East China. Bilang isang pinagkakatiwalaang supplier, nagbigay si Usune ng 12 LW36-110 circuit breaker para sa proyektong ito, na gumagana nang matatag sa loob ng mahigit tatlong taon.
Ang substation na ito ay nagbibigay ng kuryente sa higit sa 50 malaki at katamtamang laki ng mga negosyo sa loob ng industrial park, nangangailangan ng napakataas na katatagan at kaligtasan. Sa mga unang yugto ng proyekto, ang kliyente ay komprehensibo inihambing ang ilang mga tagagawa ng Tsino, sa huli ay pinipili ang mga circuit breaker ng Usune na LW36-110 dahil sa kanilang superior teknikal na pagganap, mahigpit na kontrol sa kalidad, at komprehensibong serbisyo pagkatapos ng benta. Sa panahon ng operasyon, ang matagumpay na nakayanan ng mga produkto ang matinding kondisyon ng panahon kabilang ang mataas na temperatura, malakas na ulan, at mababa temperatura nang walang anumang naitalang mga malfunctions. Ang SF6 gas leakage rate ay mas mababa sa karaniwang kinakailangan (≤0.5%), maayos ang mekanikal na operasyon, at ang mga oras ng pagbubukas at pagsasara ay matatag, na epektibong tinitiyak ang ligtas at matatag na operasyon ng power grid ng parke. Ito ay nakakuha ng mataas na papuri mula sa kliyente, at si Usune ang naging itinalagang tagapagtustos ng power equipment para sa kasunod na mga proyekto ng pagpapalawak ng parke.
A1: Ang produkto ay may mekanikal na buhay na 6000 cycle, at sa ilalim ng normal na paggamit at regular na pagpapanatili, ang tuluy-tuloy na ang buhay ng pagpapatakbo ay maaaring umabot ng 12 taon. Kabilang sa mga pangunahing punto sa pagpapanatili ang: lingguhang regular na inspeksyon (pagsusuri ng insulator integridad, SF6 gas pressure, at operating status); taunang overhaul tuwing 3 taon (mga insulator sa paglilinis, pagsuri mga fastener, pagsukat ng pangunahing circuit resistance, at SF6 gas moisture content); major overhaul ay kinakailangan sa ilalim ng sumusunod na mga kondisyon: 12 taon ng tuluy-tuloy na operasyon, 2000 rate ng kasalukuyang pagkaantala, 20 full-capacity (40kA) mga pagkaantala, o 6000 mekanikal na operasyon. Nagbibigay ang Usune ng propesyonal na gabay sa pagpapanatili at mga ekstrang bahagi supply upang matiyak ang pangmatagalang matatag na operasyon ng produkto.
A2: Oo, ang produktong ito ay may malakas na adaptability sa kapaligiran at maaaring gamitin sa mataas na altitude at sobrang lamig mga rehiyon. Ang saklaw ng ambient temperature nito ay -30 ℃ hanggang +40 ℃, na may pinakamataas na naaangkop na altitude na ≤3000m. Maaari itong makatiis ng 700Pa wind pressure at 10mm icing, at ang lakas ng seismic nito ay nakakatugon sa mga kinakailangan ng pahalang acceleration ≤0.3g at vertical acceleration ≤0.15g. Ito ay angkop din para sa mga lugar na may pang-araw-araw na average na kamag-anak halumigmig ≤95% at buwanang average na relatibong halumigmig ≤90% (25 ℃), at maaaring gamitin sa mga kapaligirang walang nasusunog, paputok, chemically kinakaing unti-unti, at matinding vibration kundisyon, ganap na nakakatugon sa mga kinakailangan sa kapaligiran ng karamihan sa mga proyekto ng substation sa China at maging sa buong mundo.
Ang Zhejiang Usune Electric Co., Ltd. ay isang propesyonal na tagagawa at supplier ng high-voltage power switchgear sa China, na nakatuon sa pananaliksik, pagpapaunlad, produksyon, pagbebenta, at serbisyo pagkatapos ng benta ng high-voltage circuit breaker, switch, at iba pang power equipment. Ang pabrika ng kumpanya ay matatagpuan sa Zhejiang Province, China, sumasaklaw sa isang lugar na higit sa 10,000 metro kuwadrado, nilagyan ng mga advanced na linya ng produksyon, kagamitan sa pagsubok, at a propesyonal na pangkat ng R&D.
Sumusunod si Usune sa pilosopiya ng "Quality First, Customer Supreme," na mahigpit na nagpapatupad ng quality control system sa panahon ng proseso ng produksyon. Ang lahat ng mga produkto ay sumasailalim sa mahigpit na pagsubok bago umalis sa pabrika. Bilang isang pinagkakatiwalaan supplier, ang Usune ay nagbigay ng de-kalidad na power equipment para sa daan-daang proyekto ng substation sa loob ng bansa at sa buong mundo, na nanalo ng malawakang pagkilala sa customer para sa maaasahang kalidad at komprehensibong produkto nito serbisyo pagkatapos ng benta.
