Sulfur Hexafluoride Circuit Breaker Switch 126kv

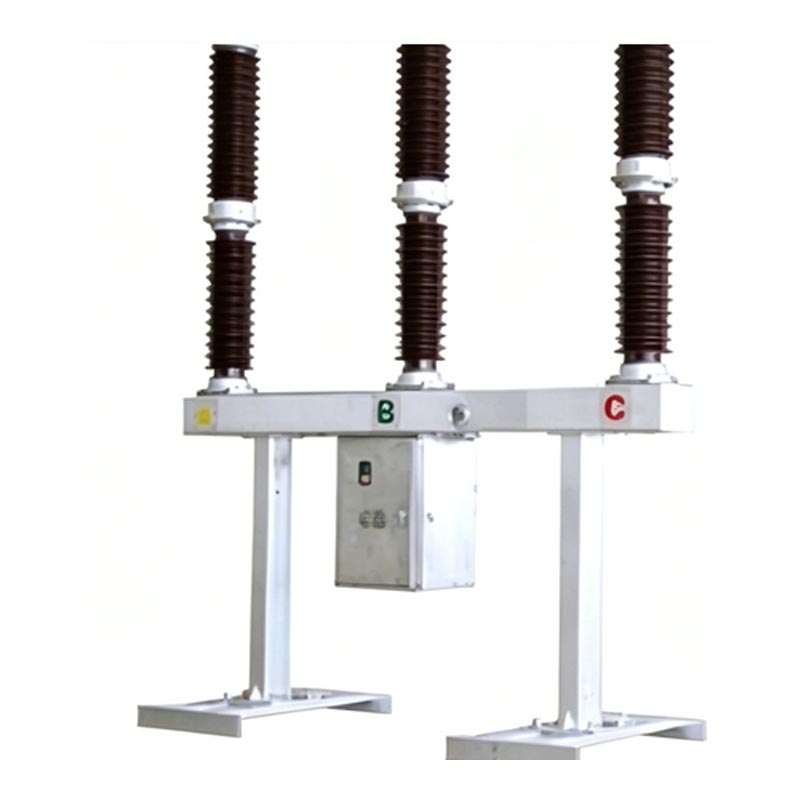

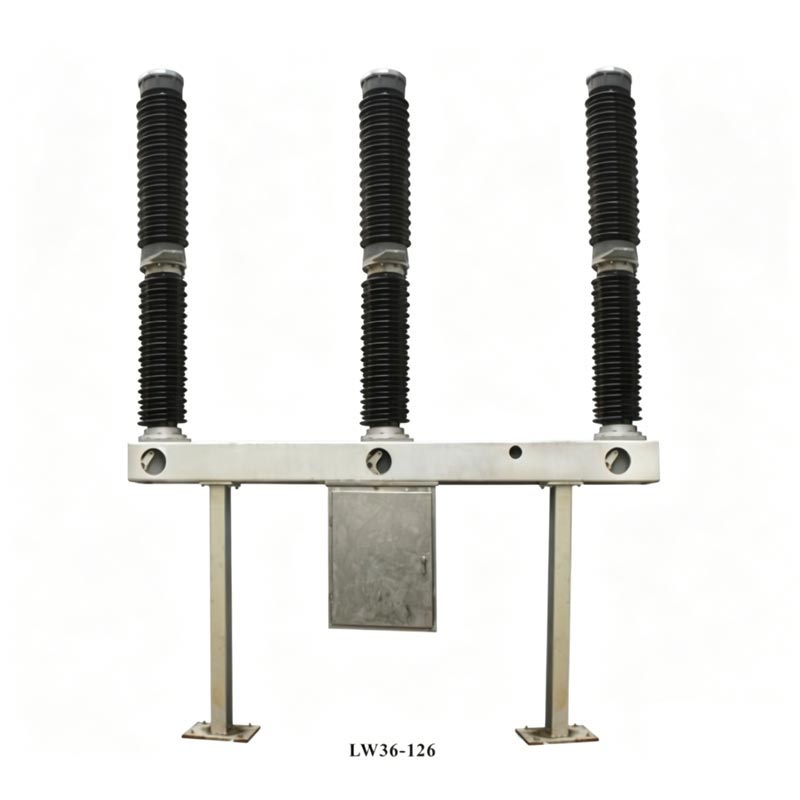

Ang Usune LW36-110 Sulfur Hexafluoride Circuit Breaker Switch 126kV ay isang pangunahing aparato para sa kontrol at proteksyon ng 110kV transmission at transformation system at maaari ding gamitin bilang tie circuit breaker at switching equipment pangkat. Ang produkto ay gumagamit ng pinagsama-samang self-energized arc-extinguishing na istraktura, na ang bawat yugto ay isang solong suporta, single-break unit. Ang lahat ng tatlong phase ay naka-install sa parehong frame, na nakakamit ng mekanikal na linkage sa pamamagitan ng isang spring mekanismo ng pagpapatakbo. Ang tuktok ng produkto ay naglalaman ng arc-extinguishing chamber porcelain bushing, ang gitnang seksyon naglalaman ng suportang porselana na bushing at frame, at ang kahon ng mekanismo na naglalaman ng mga bahagi ng electrical control ay sinuspinde sa ibaba ng frame, na nagreresulta sa isang compact na istraktura at maginhawang operasyon.

Mga Pangunahing Kalamangan

1. Makapangyarihang Pagsunod

Sumusunod sa Chinese standards GB1984-2003 "AC High Voltage Circuit Breakers" at IEC62271-100:2001 "High Voltage Switchgear at Controlgear—Part 100: High Voltage Circuit Breaker," at pumasa sa mahigpit na pagsubok sa pabrika at sertipikasyon upang matiyak ang pagsunod at pagiging maaasahan ng produkto.

2. Superior na Pagganap

Ginagamit ang "thermal expansion + assisted blowing" arc extinguishing principle, na nagreresulta sa maikling arc oras ng pagpatay, mahabang buhay ng kuryente, at mababang ingay sa pagpapatakbo; gumagamit ng SF6 gas na may mahusay na pagkakabukod at arko pag-aalis ng mga katangian bilang daluyan, pag-aalis ng panganib ng pagkasunog at pagsabog, ginagawa itong angkop para sa mga lugar na makapal ang populasyon.

3. Maaasahang Ebidensya

Ang mekanismong pinapatakbo ng tagsibol ay may mekanikal na buhay na hanggang 6000 cycle, taunang SF6 gas leakage rate na ≤0.5%, at isang pangunahing circuit resistance na ≤80μΩ. Ang mga kumpletong teknikal na parameter at data ng pagsubok ay nagpapatunay sa katatagan ng produkto.

4. Malakas na kakayahang umangkop

Malawak na madaling ibagay sa malupit na panlabas na kapaligiran, na may saklaw na temperatura sa paligid na -30 ℃ hanggang +40 ℃ at isang altitude na ≤3000 metro. Malakas na paglaban sa hangin, yelo, at lindol, na tumutugon sa mga pangangailangan ng iba't ibang mga sitwasyon ng proyekto ng kuryente.

Mga Pangunahing Teknikal na Parameter

Ipinagmamalaki ng Sulfur Hexafluoride Circuit Breaker Switch 126kV ang mahusay na pagganap ng kuryente, na may mga pangunahing parameter nakakatugon sa matataas na pamantayan ng 126kV power equipment, tinitiyak ang matatag na operasyon sa mga kumplikadong sistema ng kuryente. Key core ang mga parameter ay ang mga sumusunod:

Pangkalahatang Istraktura ng Produkto

Ang Sulfur Hexafluoride Circuit Breaker Switch 126kV ay binubuo ng tatlong phase, bawat isa ay nilagyan ng self-energized arc-extinguishing chamber, support insulation device, adsorbent, at leak-proof na istraktura. Gumagamit ng static sealing O-ring at sealant, habang ang dynamic na sealing ay gumagamit ng spring compression sealing, na tinitiyak ang mahusay na airtightness. Ang Ang bahagi ng paghahatid ay nag-uugnay sa single-pole circuit breaker at ang operating mechanism, na mahusay na nagpapadala puwersa ng pagpapatakbo; ang mekanismo ng pagpapatakbo ng tagsibol ay may built-in na kahon ng mekanismo, na nagbibigay ng manu-manong, electric energy storage, at reclosing function, na nag-aalok ng flexible at maaasahang operasyon.

Prinsipyo sa Paggawa ng Produkto

1. Katayuan ng Pagsasara: Ang kasalukuyang sistema ay bumubuo ng isang circuit sa pamamagitan ng mga terminal, nakatigil na mga contact, gumagalaw na mga contact, mga cylinder, at mga intermediate contact, na tinitiyak ang normal na paghahatid ng kuryente.
2. Tripping Operation: Sa ilalim ng pagkilos ng operating mechanism, ang gumagalaw na contact ay gumagalaw pababa, na bumubuo ng isang electric arc kapag ang gumagalaw at nakatigil na mga contact ay hiwalay; ang compressed SF6 gas sa silindro ay pumutok sa arko sa pamamagitan ng nozzle, at ang arko ay pinapatay kapag ang kasalukuyang tumatawid sa zero.
3. SF6 Gas System: Nilagyan ng pinagsamang SF6 density meter at controller na may kabayaran sa temperatura, ito maaaring subaybayan ang presyon ng gas sa real time. Kapag ang presyon ay masyadong mababa, ang isang alarma ay na-trigger at ang mekanismo ay naka-lock upang maiwasan ang mekanikal na pinsala.

Sanggunian ng Proyekto

Cas-space Rocket Launch Project

Ulat sa Pagsubok

Kaso ng Application

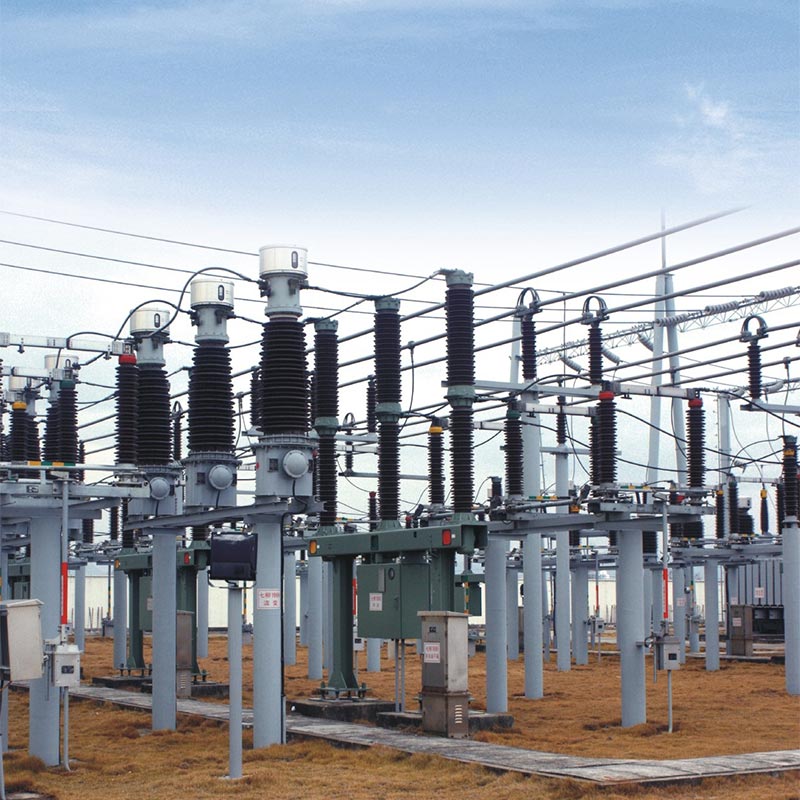

Noong 2024, matagumpay na nailapat ang Usune LW36-110 Sulfur Hexafluoride Circuit Breaker Switch 126kV sa isang susi na 110kV transmission at transformation project sa hilagang Tsina. Ang proyektong ito ay naglalayong malutas ang problema ng hindi sapat kapasidad ng suplay ng kuryente sa mga rural at suburban na lugar. Ang lugar ng proyekto ay may malaking pagkakaiba sa temperatura (-25 ℃ hanggang +38 ℃) at madalas na mga sandstorm, na naglalagay ng napakataas na pangangailangan sa kakayahang umangkop sa kapaligiran at pagiging maaasahan ng ang power equipment.

Bilang itinalagang supplier para sa proyektong ito, nagbigay si Usune ng 28 LW36-110 circuit breaker. Ang pabrika ay nagpadala mga propesyonal na technician upang magbigay ng on-site na gabay para sa pag-install, pag-commissioning, at pagsubok na operasyon. Pagkatapos walong buwan ng matatag na operasyon, ang produkto ay nakamit ng mga zero failure, na ang SF6 gas leakage rate ay mas mababa sa karaniwang mga kinakailangan (aktwal na pagsubok ≤0.3%), at ang pagbubukas at pagsasara ng bilis ng pagtugon ay ganap na natugunan ang disenyo ng proyekto mga pamantayan. Matapos maisagawa ang proyekto, epektibo nitong napabuti ang katatagan ng lokal na grid ng kuryente, nabawasan ang pagkawala ng kuryente na sanhi ng mga pagkabigo ng kagamitan, at nakatanggap ng mataas na pagkilala mula sa may-ari ng proyekto at lokal power department, ganap na nagpapatunay sa mahusay na kapaligiran adaptability at maaasahang pagganap ng operasyon ng Usune 126kV SF6 circuit breaker sa aktwal na mga kondisyon sa pagtatrabaho.

FAQ

Q1: Ano ang buhay ng serbisyo ng Usune Sulfur Hexafluoride Circuit Breaker Switch 126kV, at ano ang mga susi mga punto ng pagpapanatili?

A1: Ang mekanikal na buhay ng produkto ay 6000 cycle, at ang inirerekomendang patuloy na buhay ng pagpapatakbo ay 12 taon. Susi mga punto ng pagpapanatili: Lingguhang regular na inspeksyon (integridad ng insulator, SF6 gas pressure, atbp.); taunang pagpapanatili tuwing 3 taon (paglilinis ng mga insulator, pagsukat ng pangunahing circuit resistance, atbp.); kapag ang produkto ay umabot sa kundisyon ng pagpapanatili (hal., 20 full-capacity short-circuit break), ang mga arc contact, adsorbent, at sealing ring kailangang palitan. Magpapadala ang tagagawa ng mga propesyonal na tauhan upang magbigay ng on-site na gabay para sa pagpapanatili.

T2: Magagamit ba ang Usune LW36-110 circuit breaker sa matataas na altitude at malamig na rehiyon? Ano ang maximum na angkop altitude?

A2: Oo. Ang produktong ito ay partikular na idinisenyo para sa malupit na panlabas na kapaligiran, na may malakas na kakayahang umangkop sa mataas altitude at mababang temperatura. Ito ay angkop para sa mga altitude hanggang sa 3000 metro at makatiis sa mga temperatura na kasing baba bilang -30 ℃, ganap na nakakatugon sa mga pangangailangan ng matataas na lugar at malamig na rehiyon gaya ng kanlurang Tsina. Higit pa rito, ang Ang mechanism box ay may built-in na heater, na nagbibigay ng moisture at freeze na proteksyon sa panahon ng ulan, snow, at matinding lamig season, tinitiyak ang matatag na operasyon.

Serbisyo ng Supplier at After-Sales

Zhejiang Usune Electric Co., Ltd., bilang isang propesyonal na tagagawa ng high-voltage power equipment sa China, nagtataglay ng isang kumpletong linya ng produksyon at isang mahigpit na sistema ng kontrol sa kalidad. Ang pabrika ay nilagyan ng advanced testing equipment, at ang bawat produkto ay sumasailalim sa vacuuming, gas filling, at mechanical performance testing bago pag-alis sa pabrika upang matiyak ang kalidad ng produkto. Bilang isang maaasahang supplier, ang Usune ay nagbibigay ng one-stop after-sales service, kasama ang on-site na gabay sa pag-install, pag-commissioning, pagsasanay sa pagpapanatili, at supply ng mga ekstrang bahagi. Isang propesyonal agad na tumutugon ang technical team sa mga pangangailangan ng user, na tinitiyak ang pangmatagalang matatag na operasyon ng kagamitan.
