Sa patuloy na pag-unlad ng mga sistema ng pang-industriya na kapangyarihan, ang mga planta ng kuryente at mga pasilidad ng kuryente ay nangangailangan ng mas ligtas at mas maaasahang mga solusyon para sa paghihiwalay ng kuryente sa panahon ng pagpapanatili ng kagamitan.Mataas na boltahe na disconnecting switchgumaganap ng mahalagang papel sa pagtiyak ng kaligtasan ng elektrikal sa pamamagitan ng pagbibigay ng maaasahang paghihiwalay at pagpapabuti ng kahusayan sa pagpapanatili.

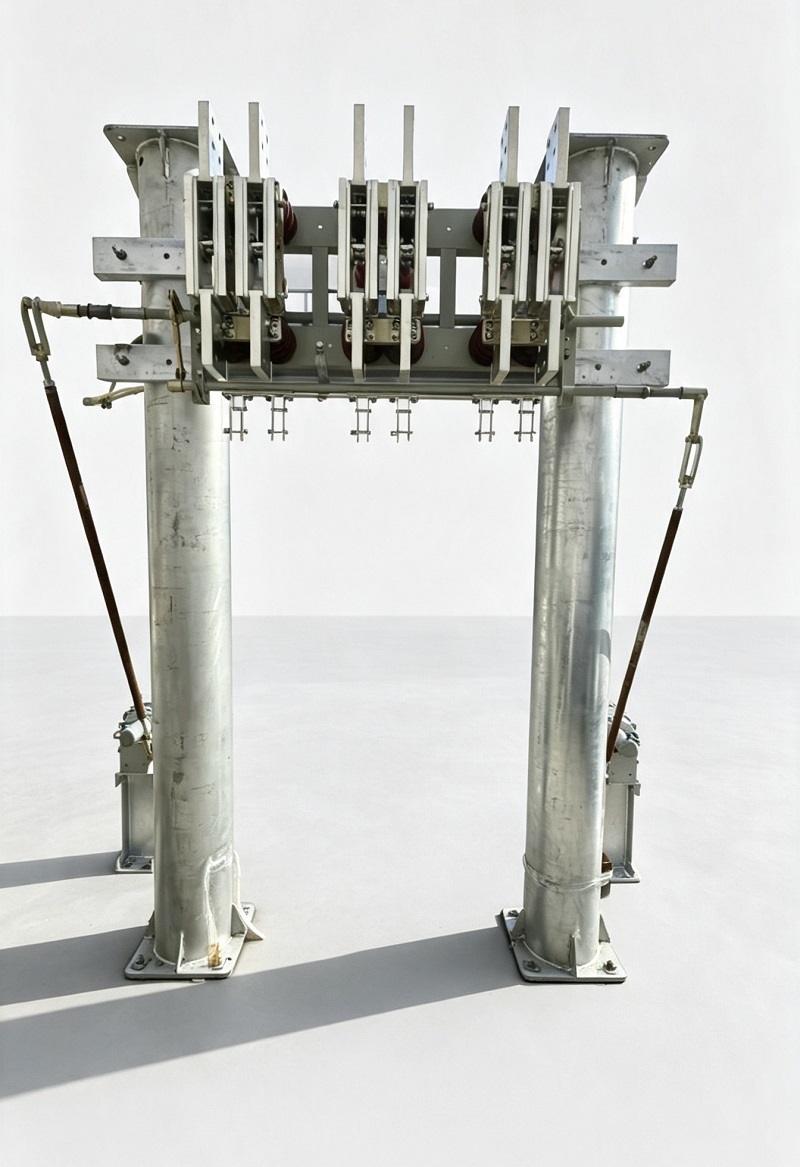

Ang GN22-6 Series Indoor High-Voltage Disconnecting Switch ay isang bagong henerasyong high-voltage na electrical device na binuo para sa mga medium-voltage na power system. Sa pamamagitan ng pagsasama ng advanced na mechanical transmission technology, na-optimize na contact structure, at high-strength conductive component, ang GN22-6 series ay nagbibigay ng maaasahang pagganap ng isolation para sa malalaking power plant at industriyal na electrical application.
Ang GN22-6 indoor high-voltage disconnecting switch ay pangunahing ginagamit sa malalaking power plant at electrical system upang ihiwalay ang mga power supply sa panahon ng inspeksyon at pagpapanatili ng kagamitan. Ang produkto ay maaaring i-configure bilang tatlong independiyenteng single-pole unit o isang pinagsamang tatlong-pol na pagpupulong, na nagbibigay ng nababaluktot na mga opsyon sa pag-install para sa iba't ibang mga kinakailangan sa power system.
Ang disconnecting switch at ang katugmang mekanismo ng pagpapatakbo nito ay sumusunod sa GB 1985 (Alternating CurrentHigh-Voltage Disconnecting Switchat Earthing Switches), tinitiyak ang maaasahang pagganap at pagiging tugma sa mga pamantayan ng high-voltage electrical equipment.
| item | Kinakailangang Teknikal |
|---|---|
| Altitude | ≤1000 m |
| Ambient Temperatura | -25℃ ~ +40℃ |
| Kamag-anak na Humidity | ≤90% (sa +25℃) |
| Kapaligiran sa Pag-install | Walang matinding corrosive gas, salt mist, alikabok, paputok o erosive substance |
| Kondisyon ng Vibration | Walang madalas na matinding vibration |
Ang serye ng GN22-6 ay gumagamit ng tatlong-pol na istraktura ng talim ng kutsilyo. Ang mga conductive na bahagi ng bawat poste ay naayos sa base frame sa pamamagitan ng post insulators o bushing insulators, na tinitiyak ang matatag na mekanikal na suporta at electrical insulation performance.
Ang mga switch blades ay ginawa mula sa thickened copper plates na may precision machining technology, pagpapabuti ng surface quality at electrical conductivity ng conductive components. Ang na-optimize na istraktura ng contact ay nagbibigay ng maaasahang pagganap ng koneksyon at nag-aalok ng kakayahang maglinis ng sarili habang tumatakbo, na tumutulong na mabawasan ang paglaban sa pakikipag-ugnay at mapabuti ang katatagan ng serbisyo.
Iba sa tradisyunal na mekanismo ng disconnecting switch, ang GN22-6 series ay gumagamit ng isang espesyal na idinisenyong two-step closing at locking mechanism upang malutas ang karaniwang hamon sa pagitan ng mataas na contact pressure at operating torque.
Sa unang 80° na pag-ikot ng pangunahing baras, ang switch blade ay gumagalaw mula sa ganap na bukas na posisyon patungo sa paunang saradong posisyon.

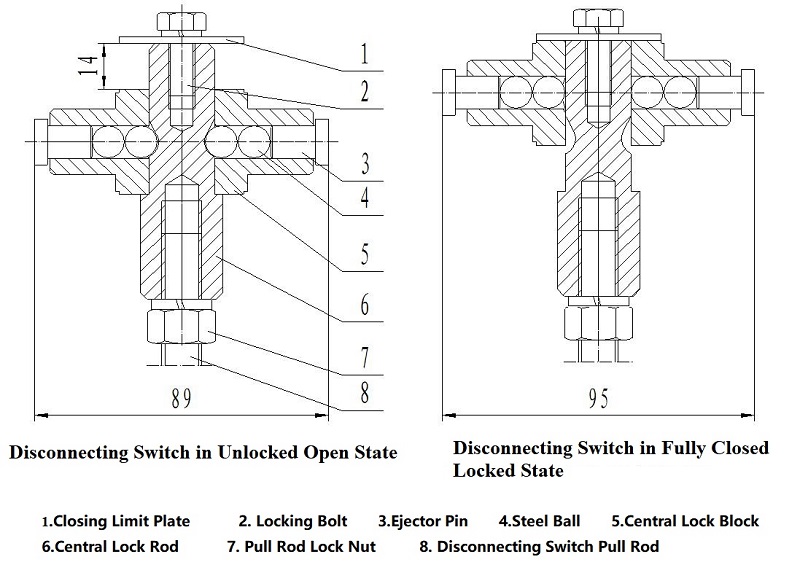

Sa susunod na 10° na pag-ikot, ang mekanismo ng locking block ay nagtutulak sa central locking rod, steel ball, at ejector pin. Ang mga magnetic lock plate ay nagpapalakas ng puwersa sa pamamagitan ng isang istraktura ng lever, pinatataas ang thrust ng humigit-kumulang 5.5 beses at bumubuo ng malakas na presyon ng contact sa switch blade.
Ang makabagong istrukturang ito ay nagbibigay ng:
Sinusuportahan ng serye ng GN22-6 ang iba't ibang mga kasalukuyang kinakailangan sa rate, na ginagawa itong angkop para sa high-current power distribution at maintenance isolation application.
| Modelo | Na-rate na Boltahe (kV) | Pinakamataas na Operating Voltage (kV) | 1-Minute Power Frequency Withstand Voltage (kV) | Rated Kasalukuyang (A) | Dynamic na Stability Current (kA) | 3s Thermal Stability Current (kA) |
|---|---|---|---|---|---|---|
| GN22-6/3150-50 | 6 | 7.2 | 42 | 3150 | 125 | 50 |
| GN22-6/4000-40 | 6 | 7.2 | 42 | 4000 | 100 | 40 |
| GN22-6/5000-63 | 6 | 7.2 | 42 | 5000 | 160 | 63 |
| GN22-6/6300-100 | 6 | 7.2 | 42 | 6300 | 250 | 100 |
| GN22-6/8000-100 | 6 | 7.2 | 42 | 8000 | 250 | 100 |
Mga Tala: Ang GN22-10 ay kumakatawan sa flat-mounted type; Ang C ay kumakatawan sa uri ng through-wall; Ang D ay kumakatawan sa uri ng earthing.
Ang GN22-6 disconnecting switch ay sumusuporta sa pahalang, patayo, at hilig na mga paraan ng pag-install, na nagbibigay-daan sa nababaluktot na pagsasama sa iba't ibang mga electrical system.
Ang mga katugmang mekanismo ng pagpapatakbo ay kinabibilangan ng:
| Na-rate na Kasalukuyan | Pinakamataas na Operating Torque |
|---|---|
| 2000A | <145 N·m |
| 3150A | <180 N·m |
| 4000A | <200 N·m |
| 5000A | <250 N·m |
| 6300A | <300 N·m |
| 8000A | <350 N·m |
Upang mapanatili ang matatag na pagganap, dapat na isagawa ang regular na inspeksyon at pagpapanatili pagkatapos ng commissioning. Ang mga inirerekomendang pamamaraan sa pagpapanatili ay kinabibilangan ng:
| Component | Inirerekomendang Materyal |
|---|---|
| Gumagalaw na Mga Bahagi | ZG-1 Lubricating Grease |
| Makipag-ugnayan sa Surface Protection | SYB1607 Industrial Petrolatum |
Habang patuloy na umuunlad ang mga electrical system patungo sa mas mataas na kapasidad at pinahusay na pagiging maaasahan, ang advanced na disconnecting switch na teknolohiya ay naging lalong mahalaga para sa kaligtasan ng kuryente at pagpapanatili ng kagamitan.
Sa mataas na kasalukuyang kakayahan, na-optimize na mga istruktura ng contact, at maaasahang mekanikal na disenyo, ang GN22-6 Indoor High-Voltage Disconnecting Switch ay nagbibigay ng isang maaasahang solusyon sa paghihiwalay para sa mga power plant, substation, at mga pang-industriyang electrical system.
Sa pamamagitan ng pagpapabuti ng kaligtasan sa pagpapatakbo at pagiging maaasahan ng kagamitan, sinusuportahan ng serye ng GN22-6 ang modernisasyon at matatag na pag-unlad ng medium-voltage na imprastraktura ng kuryente.
