Ang Zhejiang Usune Electric Co., Ltd., isang propesyonal na tagagawa ng high-voltage electrical equipment sa China, ay naglunsad ang LW36-110 High Voltage Sf6 Circuit Breaker. Ang produktong ito ay isang three-phase AC 50Hz outdoor high-voltage switchgear angkop para sa kontrol at proteksyon ng 110kV power transmission at transformation system. Maaari rin itong gamitin bilang a tie circuit breaker at switching device assembly.
Ang High Voltage Sf6 Circuit Breaker ay gumagamit ng kakaibang "thermal expansion + assisted blowing" arc extinguishing principle, nilagyan ng CTB-1 type spring operating mechanism, na umaayon sa mga pambansa at internasyonal na pamantayan, at nagtataglay ng mahusay na pagganap ng arc extinguishing, mataas na kaligtasan, at matatag na mga katangian ng pagpapatakbo. Bilang isang maaasahan supplier, ang Usune ay nakatuon sa pagbibigay ng mataas na kalidad, matibay na high-voltage switchgear. Ang LW36-110 SF6 circuit nito Ang breaker ay malawakang ginagamit sa mga pangunahing proyekto tulad ng mga power grid at mga industrial park, na nagbibigay ng maaasahang supply ng kuryente para sa pagtatayo ng imprastraktura.
Gumagamit ng kakaibang "thermal expansion + assisted blowing" arc extinguishing principle, nagtatampok ito ng maikling arko oras ng pagpatay, mahabang buhay ng kuryente, at mababang ingay sa pagpapatakbo, na epektibong nagpapabuti sa katatagan ng suplay ng kuryente.
Gamit ang SF6 gas bilang insulation at arc extinguishing medium, ipinagmamalaki nito ang mahusay na insulation at arc extinguishing pagganap, inaalis ang panganib ng pagkasunog at pagsabog, na ginagawa itong angkop para sa mga lugar na may makapal na populasyon.
Nilagyan ng CTB-1 type spring operating mechanism, nagtatampok ito ng simple at compact na istraktura, ligtas at maaasahan operasyon, at malakas na mga kakayahan sa anti-interference.
Ganap na sumusunod sa GB1984-2003 "AC High Voltage Circuit Breakers" at IEC62271-100, 2001 "High Voltage Switchgear at Controlgear—Part 100: High Voltage Circuit Breaker," nakakatugon sa mga teknikal na kinakailangan ng pandaigdigang kapangyarihan mga proyekto.
Ang High Voltage Sf6 Circuit Breaker ay idinisenyo para sa panlabas na paggamit, na nag-aalok ng malakas na kakayahang umangkop sa kapaligiran at pagiging angkop para sa iba't ibang malupit na kondisyon ng pagpapatakbo:
1. Temperatura sa paligid: -30℃ ~ +40℃
2. Altitude: ≤3000m
3. Relative Humidity: Pang-araw-araw na average ≤95%, Buwanang average ≤90% (sa 25℃)
4. Presyon ng hangin ≤700Pa; Kapal ng Icing ≤10mm
5. Seismic Intensity: Horizontal Acceleration ≤0.3g, Vertical Acceleration ≤0.15g
6. Walang nasusunog, sumasabog, nakakaagnas ng kemikal, o lubhang nanginginig na mga kapaligiran

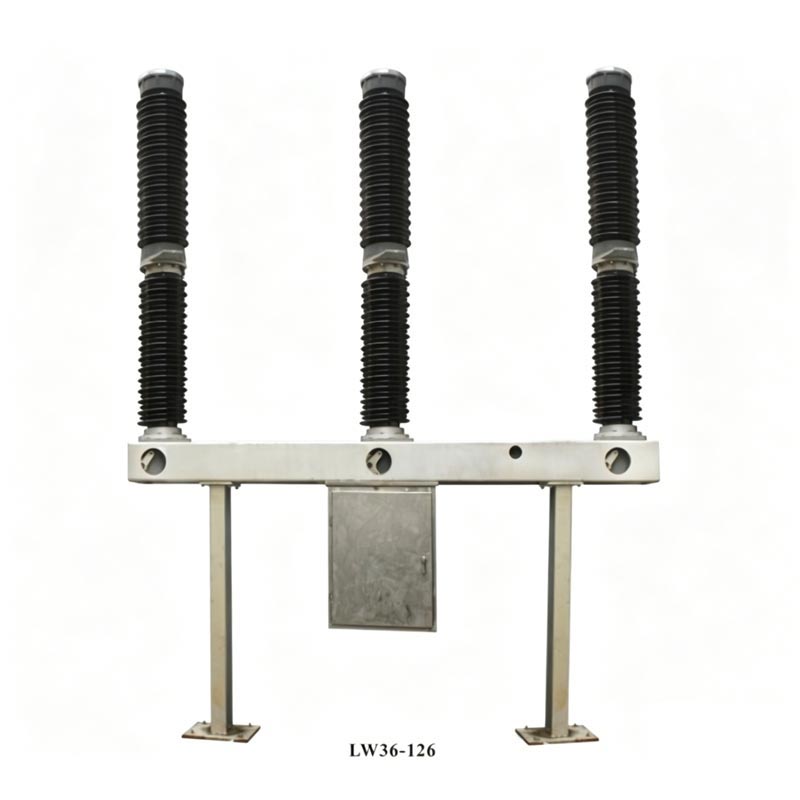

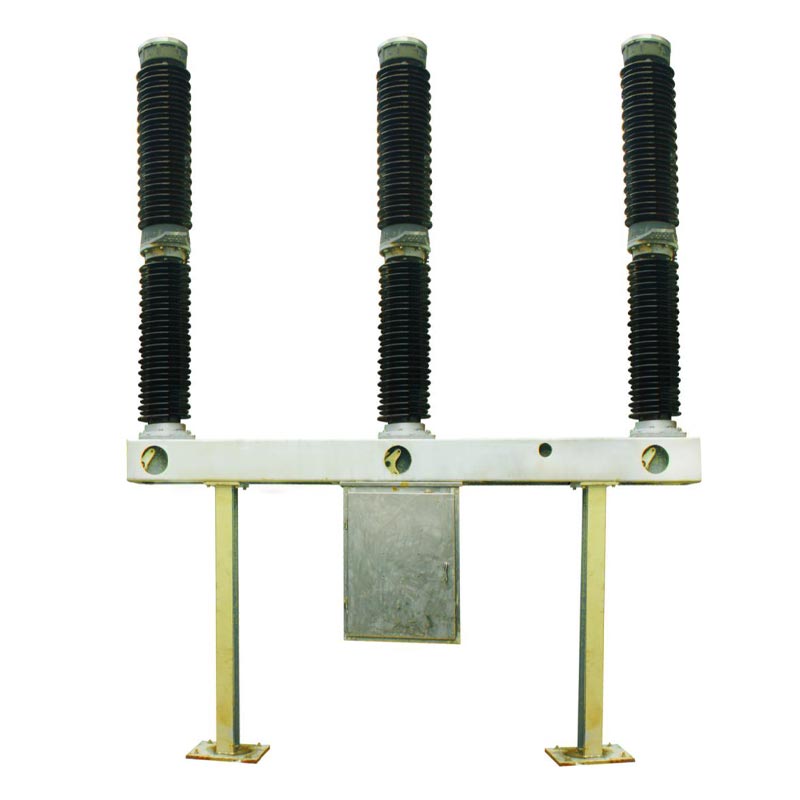

Gumagamit ang High Voltage Sf6 Circuit Breaker ng pinagsama-samang istrakturang arc-extinguishing na self-extinguishing. Bawat yugto ay isang single-pillar single-break (POLE). Ang bawat circuit breaker ay binubuo ng tatlong phase, na naka-install sa parehong frame, at pinapatakbo ng isang mekanismo ng tagsibol, na may tatlong phase na mekanikal na naka-link. Nagtatampok ang tuktok ng produkto ng isang arc-extinguishing chamber porcelain bushing, ang gitnang seksyon ay naglalaman ng suportang porcelain bushing at frame, at ang kahon ng mekanismo ay sinuspinde sa ibaba ng gitna ng frame, na naglalaman ng isang spring-operated na mekanismo at elektrikal mga bahagi ng kontrol. Ang isang SF6 gas density controller ay naka-install sa harap ng frame, na sinusuportahan sa pareho nagtatapos sa pamamagitan ng mga suporta.
- Arc Extinguishing Unit: Gumagamit ng self-energizing arc-extinguishing structure. Kapag ang circuit breaker trip, ang
Ang mataas na presyon ng thermal expansion sa loob ng cylinder ay pinapatay ang arko, na tinitiyak ang mabilis at epektibo
pag-aalis.
- Suporta sa Insulation Device: Sinusuportahan ang arc-extinguishing chamber insulator at nagbibigay ng insulation sa ground para sa
pinalakas na mga bahagi; ikinokonekta ng insulating rod ang operating arm at ang stop rod, na tinitiyak ang kaligtasan ng pagkakabukod.
- Adsorbent: Naka-install sa loob ng tuktok na dulong takip ng arc-extinguishing chamber, pinapanatili nitong tuyo ang SF6 gas at sumisipsip
decomposition gas na ginawa ng arc decomposition. Kailangan itong palitan sa panahon ng pagpapanatili.
- Leakage Prevention Structure: Gumagamit ng kumbinasyon ng static sealing (O-ring + sealant) at dynamic na sealing
(spring compression seal), na nakakamit ng taunang SF6 gas leakage rate na ≤0.5%. - Mekanismo na pinapatakbo ng tagsibol: Pinapagana
pagbubukas, pagsasara, at muling pagsasara ng mga operasyon na may mabilis na bilis ng pagkilos (oras ng pagsasara ≤145ms, oras ng pagbubukas ≤60ms), stable
performance, at sumusuporta sa manual at electric energy storage.
- Posisyon ng pagsasara: Ang kasalukuyang sistema ay dumadaloy sa mga terminal, nakatigil na baras ng suporta sa contact, nakatigil na pangunahing contact,
gumagalaw na pangunahing contact, cylinder, intermediate contact, at intermediate flange, na bumubuo ng isang circuit sa pamamagitan ng
mga terminal.
- Pagbubukas ng operasyon: Sa ilalim ng pagkilos ng operating mechanism, hinihila ng operating arm ang insulating rod, piston
baras, silindro, gumagalaw na kontak ng arko, at nguso ng gripo pababa; ang isang arko ay nabuo kapag ang gumagalaw at nakatigil na mga contact
magkahiwalay. Matapos lumipat ang gumagalaw na sistema ng contact sa isang partikular na posisyon, bubukas ang nozzle, na pini-compress ang SF6 gas sa
tangayin ang arko, pinapatay ang arko kapag ang kasalukuyang tumatawid sa zero.
- Pagsasara ng operasyon: Ang mekanismo ng pagpapatakbo ay nagtutulak sa gumagalaw na contact pataas sa posisyon ng pagsasara, habang ang SF6
pumapasok ang gas sa silindro, naghahanda para sa susunod na pagbubukas.
Ipinagmamalaki ng Usune LW36-110 SF6 circuit breaker ang mahusay na teknikal na pagganap, na may mga pangunahing parameter na nakakatugon sa mataas mga pamantayan ng 110kV power system, tinitiyak ang matatag at mahusay na operasyon.
| item | Yunit | Teknikal na Parameter |
| Na-rate na Boltahe | kV | 110 |
| Na-rate na Kasalukuyan | A | 3150 |
| Rated Short-Circuit Breaking Current | kA | 40 |
| Rated Short-Circuit Making Current (Peak) | kA | 100 |
| Na-rate na Presyon ng SF6 (20 ℃) | MPa | 0.5 |
| Buhay Mekanikal | Mga oras | 6000 |
| Pangunahing Circuit Resistance bawat Pole | μΩ | ≤80 |

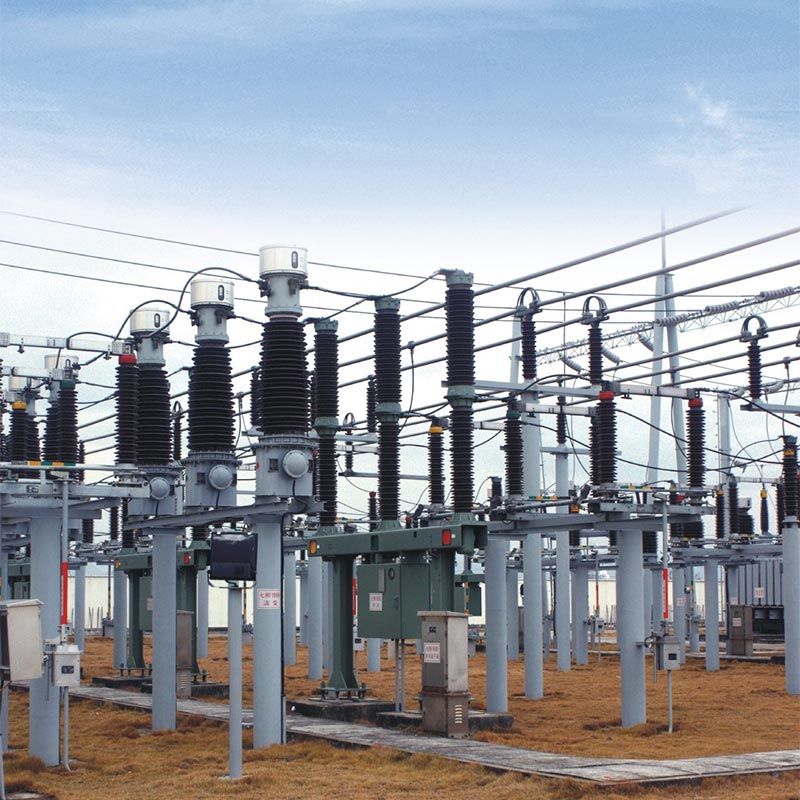

Pag-aaral ng Kaso: 110kV Power Grid Upgrade Project sa Northern China
Background ng Proyekto: Kailangang i-upgrade ng 110kV power grid sa Northern China ang luma nitong switchgear para mapahusay ang power supply ng katatagan at seguridad, na nakaharap sa malupit na kapaligiran tulad ng mababang temperatura ng taglamig (-25 ℃) at malakas na hangin presyon.
Application ng Produkto: Ang proyekto ay pumili ng 20 Usune LW36-110 SF6 circuit breaker. Ang kanilang kakayahang umangkop sa mababang temperatura (-30 ℃~+40 ℃) at mahusay na pagganap ng arc-extinguishing ay epektibong nalutas ang problema ng hindi matatag na operasyon ng pagtanda ng kagamitan sa mababang temperatura.
Mga Resulta ng Aplikasyon: Mula noong i-commissioning ito noong 2022, ang kagamitan ay gumana nang matatag sa loob ng apat na taon nang wala pagkabigo sa arc-extinguishing, pagtagas ng gas, o iba pang mga pagkakamali. Ang taunang antas ng pagiging maaasahan ng suplay ng kuryente ay tumaas ng 0.8%, epektibong tinitiyak ang normal na supply ng kuryente para sa mga residente at industriyal na negosyo sa lugar.
A1: Ang produkto ay may mekanikal na buhay na 6000 cycle, at tuluy-tuloy na operating life na hanggang 12 taon sa ilalim ng normal pagpapanatili. Kasama sa regular na pagpapanatili ang lingguhang visual na inspeksyon (integridad ng insulator, SF6 gas pressure, atbp.) at taunang pagpapanatili tuwing 3 taon (paglilinis ng insulator, pagsukat ng resistensya ng pangunahing circuit, atbp.). Isang major kailangan ang pag-overhaul kapag natugunan ang mga kondisyon ng pagpapanatili (hal., 12 taon ng tuluy-tuloy na operasyon, 2000 na kasalukuyang na-rate mga pagkaantala, atbp.). Nagbibigay ang Manufacturer Usune ng propesyonal na gabay sa pagpapanatili at supply ng mga ekstrang bahagi upang matiyak pangmatagalang matatag na operasyon ng kagamitan.
A2: Ang produktong ito ay gumagamit ng double leak-proof na istraktura (static seal + dynamic seal), na may taunang leakage rate ≤0.5%, mas mababa sa pambansang pamantayan. Kung may nakitang pagtagas, ang leak point ay maaaring mahanap gamit ang SF6 gas leak detektor. Matapos maputol ang kuryente, maaaring palitan ang sealant o O-ring. Ang SF6 gas ay hindi nakakalason at hindi nasusunog, ngunit ang labis na pagtagas ay maaaring makaapekto sa pagkakabukod at pagganap ng arc-extinguishing ng kagamitan. Ang produkto ay nilagyan na may SF6 gas density controller; nag-aalarma ito kapag ang presyon ay mas mababa sa halaga ng alarma (0.45±0.03MPa) at nagla-lock operasyon kapag ang presyon ay mas mababa sa lockout pressure (0.40±0.03MPa), kaya iniiwasan ang mga panganib sa kaligtasan.
Ang Zhejiang Usune Electric Co., Ltd. ay isang propesyonal na tagagawa at tagapagtustos ng mga de-koryenteng kagamitan na may mataas na boltahe sa China, na dalubhasa sa pagsasaliksik, pagpapaunlad, produksyon, at pagbebenta ng mga high-voltage circuit breaker, switchgear, at iba pang mga produkto. Ang pabrika ng kumpanya ay nagtataglay ng mga advanced na kagamitan sa produksyon at isang mahigpit na kalidad sistema ng kontrol, tinitiyak na ang bawat produkto ay nakakatugon sa pambansa at internasyonal na mga pamantayan. Sumusunod si Usune sa pilosopiya ng "Quality First, Customer Supreme," na nagbibigay sa mga customer ng mga de-kalidad na produkto, propesyonal teknikal na suporta, at komprehensibong after-sales service. Nagkamit ito ng malawakang pagkilala mula sa domestic at internasyonal na mga customer at nakatuon sa pagiging isang nangungunang tatak sa mataas na boltahe na mga de-koryenteng kagamitan industriya, na nag-aambag sa pag-unlad ng pandaigdigang industriya ng kuryente.
