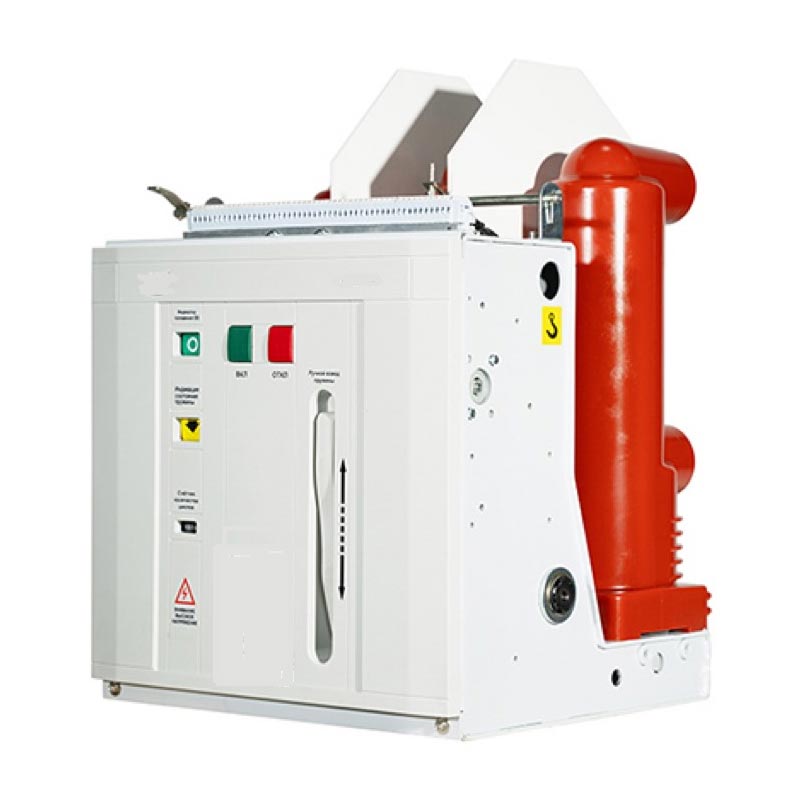

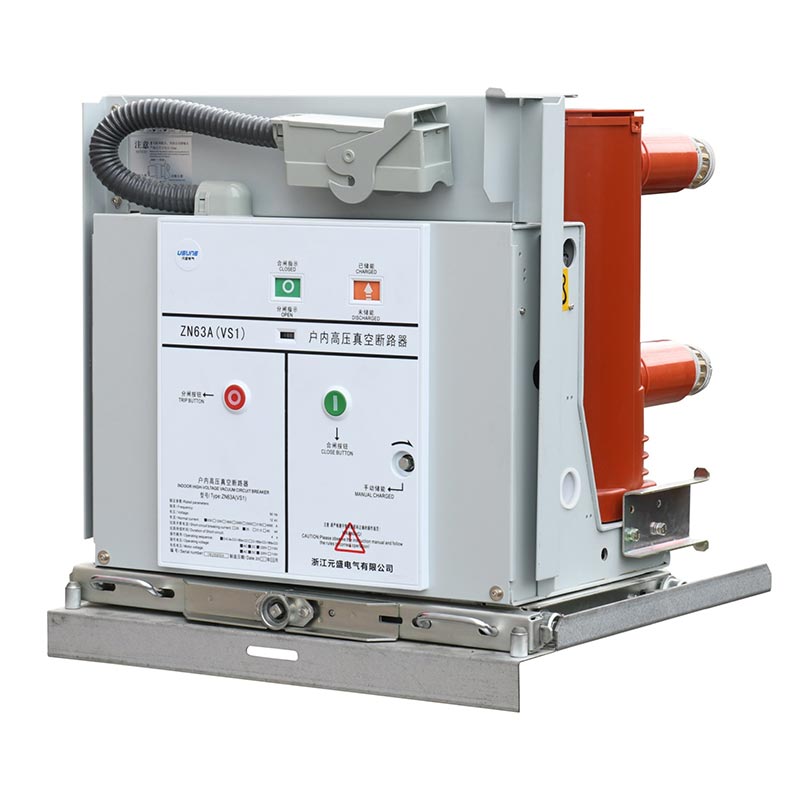

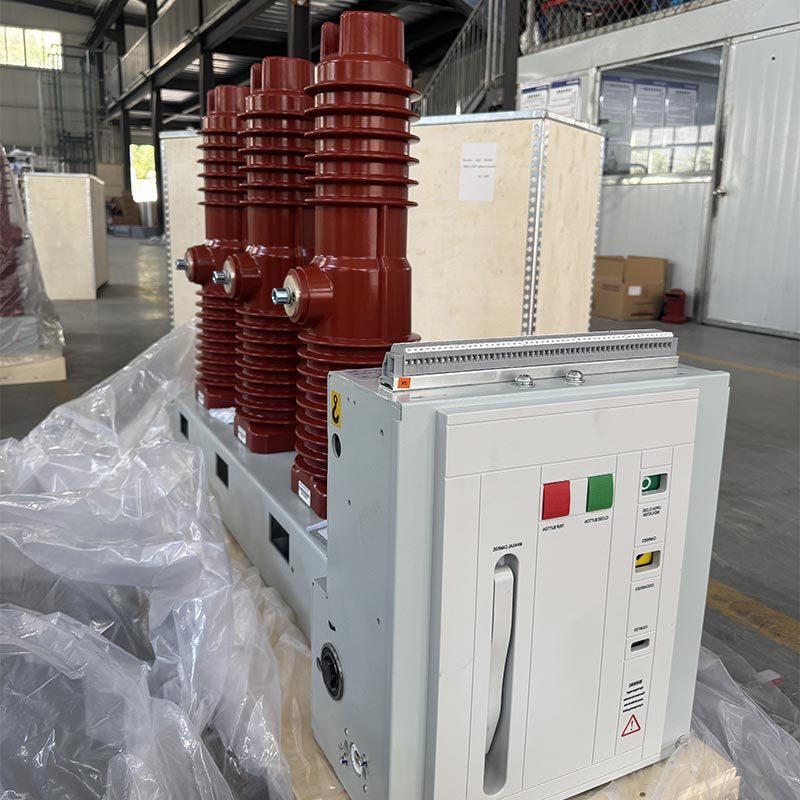

Indoor High Voltage Vacuum Circuit Breaker

Ang Usune VS1(ZN63)-12 series na Indoor High Voltage Vacuum Circuit Breaker ay isang pangunahing proteksyon at kontrol sa kuryente aparato para sa 12kV power system. Ang pinagsamang disenyo ng spring-operated mechanism at circuit breaker body binabawasan ang intermediate transmission links, pinapababa ang pagkonsumo ng enerhiya at ingay, at pinapabuti ang pagpapatakbo ng produkto pagiging maaasahan. Ang pangunahing circuit ay gumagamit ng integrally solidified pole, pagkamit ng miniaturization ng circuit breaker, pagpapahusay ng kakayahang umangkop sa kapaligiran at buhay ng serbisyo, at pagpapagana ng walang maintenance na operasyon sa karamihan ng mga sitwasyon.

Mga Bentahe ng Produkto

1.Mataas na Pagkakaaasahan

Ang vacuum interrupter ay longitudinally na naka-install sa loob ng isang tubular insulating cylinder na gawa sa epoxy resin APG, nagbibigay ng mahusay na creepage resistance at epektibong pumipigil sa akumulasyon ng alikabok at panlabas na interference. Ito maaaring gumana nang matatag kahit na sa mahalumigmig at labis na maruming kapaligiran.

2.Flexible na Configuration

Maaari itong idisenyo bilang isang nakapirming yunit ng pag-install o nilagyan ng isang nakalaang actuator upang bumuo ng isang yunit ng drawer. Ito perpektong tumutugma sa KYN28A-12 (GZS) type center-mounted drawer-type switchgear. Ang nakapirming uri ay maaari ding gamitin sa nakapirming switchgear ang serye ng XGN.

3. Naaangkop sa Madalas na Operasyon

Ang paggamit ng mga natatanging bentahe ng pagkagambala ng vacuum, ito ay partikular na angkop para sa mga sitwasyong nangangailangan madalas na operasyon sa rated operating kasalukuyang at paulit-ulit na pagkagambala ng short-circuit kasalukuyang, nag-aalok ng malakas pagiging praktikal.

4.Pagsunod sa Pamantayan

Mahigpit na sumusunod sa GB/T1984-2014 "High Voltage Circuit Breakers", JB3855-1996 "3.6~40.5kV Indoor High Voltage Mga Vacuum Circuit Breaker", DL/T403-2000 "12~40.5kV Vacuum Circuit Breaker na Nag-order ng mga Teknikal na Kundisyon", at IEC62271-100:2008 na mga pamantayan, na tinitiyak ang awtoritatibong katiyakan ng kalidad.

Mga Teknikal na Parameter

Istraktura at Function

1.Pangkalahatang Istraktura

Ang Usune VS1(ZN63)-12 Indoor High Voltage Vacuum Circuit Breaker ay gumagamit ng pinagsamang istraktura sa operating mekanismo at arc-extinguishing chamber na nakaayos sa harap at likuran. Ang pangunahing conductive circuit ay isang three-phase istrakturang naka-mount sa sahig. Ang natatanging disenyo na ito ay makabuluhang binabawasan ang akumulasyon ng alikabok sa arc-extinguishing chamber ibabaw, na pinipigilan ang vacuum arc-extinguishing chamber na maapektuhan ng mga panlabas na salik. Kahit sa mahalumigmig at mabigat na polluted na kapaligiran, ito ay nagpapanatili ng mahusay na makatiis ng boltahe at mataas na pagtutol, na higit na mahusay sa katulad mga produkto.

2.Operating Mechanism Structure

Ang operating mechanism ay isang planar spring-operated mechanism na may parehong manual at electric energy storage mga function. Ang operating motor ay matatagpuan sa cabinet sa harap ng arc-extinguishing chamber. Ang cabinet ay nahahati sa limang puwang ng pagpupulong sa pamamagitan ng apat na intermediate na partisyon, bawat isa ay naglalaman ng imbakan ng enerhiya, paghahatid, tripping, at buffer na mga bahagi ng operating mechanism. Ang pinagsamang disenyo ng arc-extinguishing chamber at mekanismo ng pagpapatakbo ay nagsisiguro ng mataas na antas ng pagtutugma sa pagitan ng pagganap ng mekanismo ng pagpapatakbo at ng mga kinakailangan sa pagbubukas at pagsasara ng arc-extinguishing chamber, pagbabawas ng mga kalabisan na bahagi, pagpapababa ng enerhiya pagkonsumo at ingay, at pagpapabuti ng pagiging maaasahan ng pagpapatakbo ng circuit breaker.

Operating Environment

1. Ambient Temperature: Pinakamataas na +40℃, Pinakamababang -15℃
2. Ambient Humidity: Araw-araw na average relative humidity ≤95%; Buwanang average na kamag-anak na kahalumigmigan ≤90%; Pang-araw-araw na average presyon ng singaw ng tubig ≤22×10⁻³MPa; Buwanang average na presyon ng singaw ng tubig ≤1.8×10⁻³MPa
3. Altitude: Hindi hihigit sa 1000m
4. Seismic Intensity: Hindi hihigit sa 8 degrees
5. Kapaligiran sa Atmospera: Walang makabuluhang alikabok, usok, kinakaing unti-unti o nasusunog na mga gas, singaw, o spray ng asin polusyon sa hangin sa paligid.

Tandaan: Kung nalampasan ang mga normal na kondisyon ng operating environment sa itaas, mangyaring kumonsulta sa aming manufacturer sa advance upang i-customize ang produkto ayon sa aktwal na mga kondisyon sa pagtatrabaho.

Pag-install at Pag-komisyon

1. Suriin ang circuit breaker para sa pinsala sa panahon ng transportasyon at pag-iimbak. Kung may nakitang pinsala, itigil ang paggamit nito kaagad at makipag-ugnayan sa aming supplier para sa after-sales support.
2. Alisin ang dumi (lalo na sa ibabaw ng pagkakabukod). Maaaring makaapekto ang dumi na nabuo sa panahon ng transportasyon o pag-iimbak ang pagganap ng pagkakabukod ng produkto at maaaring maging sanhi ng mga panganib sa kaligtasan.
3. Manu-manong patakbuhin ang circuit breaker ayon sa mga regulasyon upang mag-imbak ng enerhiya, magsara, at magbukas, na inoobserbahan kung ang katayuan ng imbakan ng enerhiya at ang mga tagapagpahiwatig ng bukas/sarado na posisyon ay normal.
4. Patakbuhin ang circuit breaker gamit ang operating power supply upang mag-imbak ng enerhiya, isara, at buksan, obserbahan kung ang katayuan ng imbakan ng enerhiya at ang mga tagapagpahiwatig ng bukas/sarado na posisyon ay normal.
5. Pag-andar ng handcart-type na circuit breaker: Ipasok ang push handle sa push hole, i-clockwise ito sa advance, at counterclockwise para bawiin, na may kabuuang advance stroke na 300±3mm; sa bukas na posisyon, maayos ilipat ito sa nagtatrabaho o posisyon sa pagsubok, pinihit ang hawakan ng 30 beses sa katamtamang bilis hanggang sa marinig ang isang "click" na tunog, na nagpapahiwatig na ito ay nasa tamang posisyon (huwag gumamit ng labis na puwersa upang maiwasan ang pagkasira ng mekanismo ng pagtulak), at sabay-sabay, ang kaukulang circuit indicator ng posisyon ay ikokonekta.

Tandaan: Kung napili ang isang pagsasara ng interlocking device, dapat na konektado ang interlocking circuit power supply i-unlock ito bago isara ang circuit.

Real-world Application Case

Pag-aaral ng Kaso: Urban Commercial Complex Power Distribution Project

Isang 150,000㎡ commercial complex (pagsasama ng shopping mall, gusali ng opisina, at hotel) sa pangunahing distrito ng negosyo ng Hangzhou, China, ay nangangailangan ng mga high-voltage circuit breaker na may stable na performance, adaptability sa madalas operasyon, at mataas na kaligtasan upang matiyak ang pagpapatuloy ng pangkalahatang supply ng kuryente. Matapos ihambing ang iba't ibang mga pagpipilian, ang Pinili ng kliyente ang Usune VS1-12/630-25 handcart-type na Indoor High Voltage Vacuum Circuit Breaker, na nagde-deploy ng 20 units upang mahawakan ang short-circuit na proteksyon at kontrol sa pagkarga ng mataas at mababang boltahe na sistema ng pamamahagi ng kuryente ng complex. Mula noong i-commissioning, ito ay gumana nang matatag nang walang anumang mga pagkakamali, na may fault isolation time na nabawasan sa 0.3 segundo, epektibong tinitiyak ang normal na operasyon ng mga de-koryenteng kagamitan at nakakakuha ng mataas na papuri mula sa kliyente.

FAQ

Q1: Paano kung ang Indoor High Voltage Vacuum Circuit Breaker ay ginagamit sa isang kapaligiran na nasa labas ng normal na saklaw?

A1: Kung ang aktwal na operating environment ay lumampas sa mga normal na kondisyon (tulad ng altitude na higit sa 1000m, ambient temperature sa ibaba -15 ℃ o sa itaas +40 ℃, atbp.), kinakailangan na kumonsulta nang maaga sa aming tagagawa. Gagawin ng aming pabrika i-customize ang mga produkto batay sa aktwal na mga parameter ng kapaligiran, tulad ng pagpapahusay sa pagganap ng pagkakabukod at pag-optimize sealing structures, upang matiyak ang matatag na operasyon sa target na kapaligiran.

T2: Paano mapanatili ang mga circuit breaker ng serye ng Usune VS1-12 upang mapahaba ang buhay ng kanilang serbisyo?

A2: Ang produkto ay gumagamit ng pinagsamang solidified na poste at pinagsamang istraktura, na nakakamit ng walang maintenance na operasyon sa ilalim ng normal na paggamit. Mga pana-panahong pagsusuri lamang sa kalinisan ng ibabaw ng circuit breaker (lalo na ang pagkakabukod ibabaw), pag-alis ng alikabok at dumi, at pagmamasid sa mga indicator ng bukas/sarado na posisyon at katayuan ng imbakan ng enerhiya ay kinakailangan. Kung may nakitang abnormalidad, agad na ihinto ang paggamit ng produkto at makipag-ugnayan sa aming supplier para sa propesyonal na pagpapanatili pagkatapos ng benta upang maiwasan ang karagdagang pinsala.

Q3: Ang mga circuit breaker ba ng serye ng Usune VS1-12 ay tugma sa ibang mga tatak ng switchgear?

A3: Oo. Ang produkto ay idinisenyo ayon sa pambansa at internasyonal na mga pamantayan at ganap na katugma sa KYN28A-12 (GZS) type center-mounted drawer-type switchgear at XGN series fixed switchgear. Higit pa rito, ang aming maaaring ayusin ng tagagawa ang mga sukat at interface ng produkto ayon sa partikular na modelo ng switchgear ng customer upang matiyak ang pagiging tugma. Bago bumili, mangyaring ibigay ang mga parameter ng switchgear sa aming supplier para sa propesyonal na payo sa pagtutugma.
