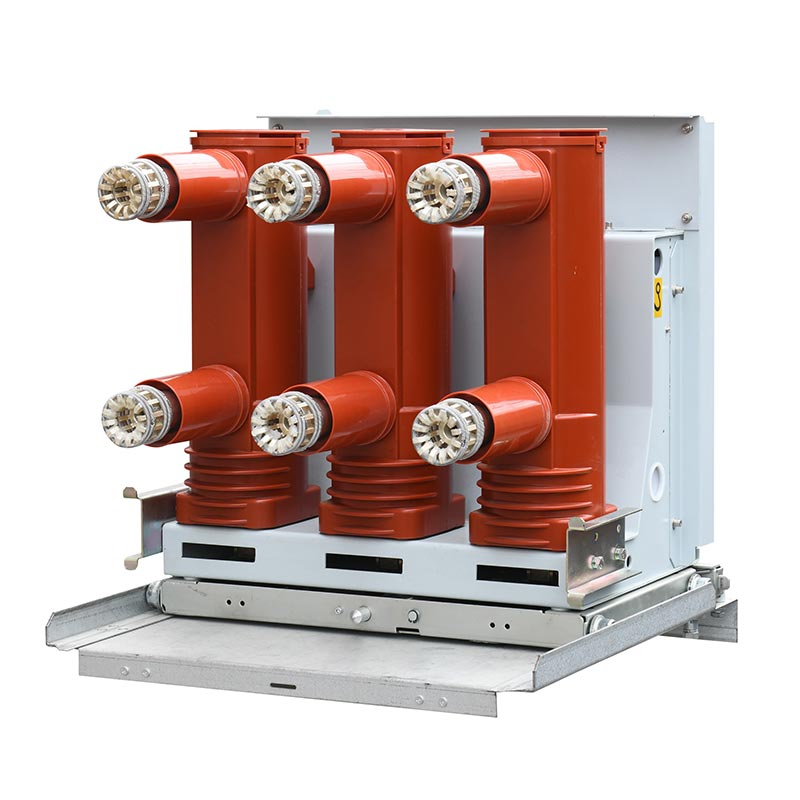

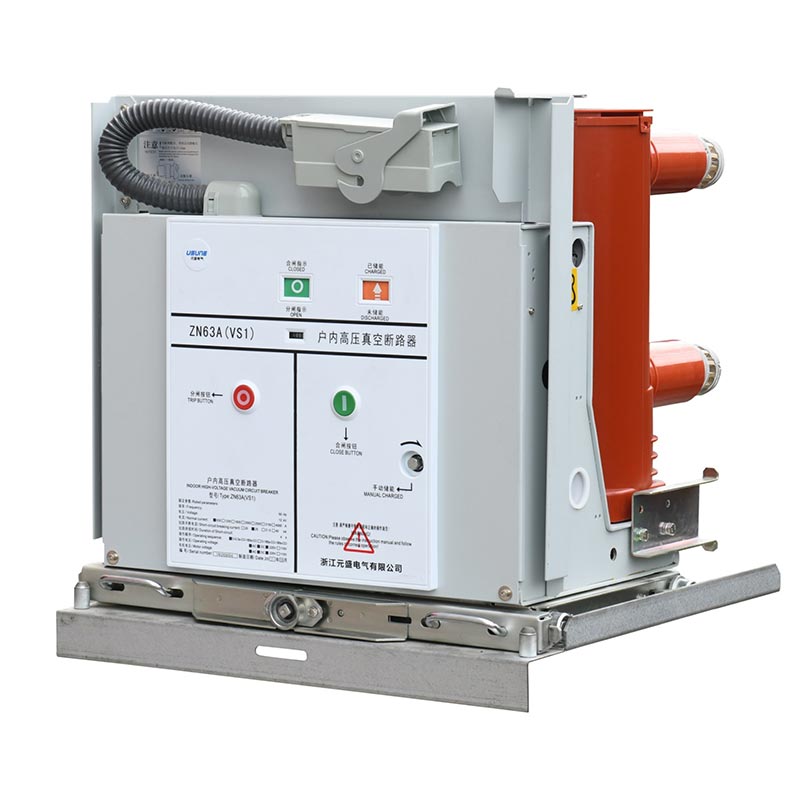

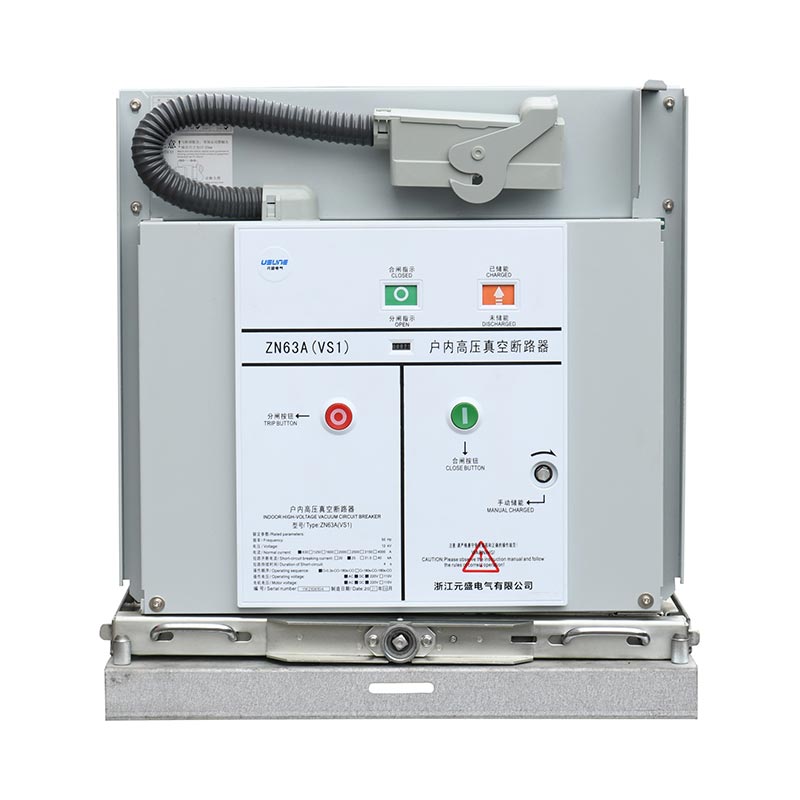

24kv Vacuum Circuit Breaker

Nagtatampok ang 24kV Vacuum Circuit Breaker ng pinagsama-samang layout, sumusuporta sa parehong manual at electric energy storage, at madaling patakbuhin. Ang pangunahing circuit ay hindi nangangailangan ng karagdagang pagpapanatili. Ang vacuum interrupter ay naka-encapsulate gamit ang APG teknolohiya, nagbibigay ng proteksyon laban sa polusyon at paggapang, pagpapahaba ng buhay ng serbisyo nito, at pagbabawas ng pagpapanatili gastos. Isinasama nito ang isang komprehensibong anti-misoperation na interlocking na mekanismo upang matiyak ang kagamitan at tauhan kaligtasan. Ang arc-extinguishing chamber ay nagpapanatili ng matatag na vacuum, na may pagbubukas ng ≤50ms at pagsasara ng ≤100ms, na nagbibigay ng mabilis tugon. Ito ay katugma sa iba't ibang mga pangalawang kontrol na boltahe upang matugunan ang iba't ibang mga kinakailangan sa supply ng kuryente.

Ang 24kV Vacuum Circuit Breaker ay available sa mga nakatigil at hand-operated na modelo, na tugma sa iba't ibang switchgear. Ang kasalukuyang rate ay mula 630A hanggang 4000A, at short-circuit breaking current mula 20kA hanggang 50kA. Nakabatay sa flexible na pagpili sa mga pangangailangan ng gumagamit ay nagbibigay-daan para sa pagbagay sa mga madalas na sitwasyon ng operasyon. Bilang isang propesyonal na tagagawa, ginagamit ni Usune mature na proseso ng produksyon, mahigpit na kontrol sa kalidad, at komprehensibong teknikal na suporta upang magbigay ng mataas na pagganap mga vacuum circuit breaker sa mga global na gumagamit. Higit pa rito, sa pamamagitan ng paggamit ng mga nakaranasang mapagkukunan ng supplier, nakakamit ni Usune mahusay na supply chain collaboration, tinitiyak ang napapanahong paghahatid ng produkto at matatag na kalidad.

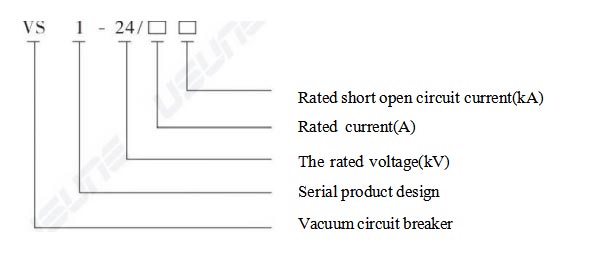

Mga modelo ng kahulugan

Mga Pangunahing Teknikal na Parameter

1.Basic Electrical Parameter

2. Mga Pangunahing Parameter ng Structural

- Distansya ng contact: 13±1mm;
- Labis na paglalakbay: 3.5±0.5mm;
- Average na bilis ng pagbubukas: 0.9-1.2m/s;
- Average na bilis ng pagsasara: 0.5-0.8m/s;
- Pinahihintulutang kapal ng pagsusuot ng gumagalaw at nakatigil na mga contact: ≤3mm;
- Pangunahing conductive circuit resistance: ≤60μΩ (630A), ≤55μΩ (1250A), ≤35μΩ (1600-2000A), tinitiyak ang matatag na conductivity.

3. Mga Parameter ng Kakayahang umangkop sa kapaligiran

Temperatura ng pagpapatakbo: -15℃~+40℃; Araw-araw na kamag-anak na kahalumigmigan ≤95%, Buwanang kamag-anak na kahalumigmigan ≤90%; Altitude ≤1000m (nako-customize para sa mga espesyal na altitude); Seismic intensity ≤8 degrees; Angkop para sa mga lokasyong walang tumutulo na tubig, nasusunog at sumasabog na mga materyales, kinakaing unti-unti na mga gas, at matinding vibrations; madaling ibagay sa klima ng karamihan sa mga bahagi ng Tsina.

Mga Naaangkop na Sitwasyon

Ang Usune 24kV Vacuum Circuit Breaker, na may mahusay na pagganap, ay malawakang ginagamit sa mga sumusunod na sitwasyon, sumasaklaw sa maraming larangan tulad ng kapangyarihan, industriya, at imprastraktura:

1. Mga Power Plant at Substation: Bilang pangunahing kagamitan sa pagkontrol at proteksyon para sa mga circuit ng pamamahagi ng kuryente, ito ay ginagamit upang putulin at isara ang mga agos ng circuit, na nagpoprotekta sa mga kritikal na kagamitan tulad ng mga transformer at busbar mula sa labis na karga at pinsala sa short-circuit;
2. Industrial Enterprises: Angkop para sa mga high-voltage power distribution system sa mga industriya tulad ng metalurhiya, chemical engineering, paggawa ng makinarya, at mga tela, na tumutugon sa mga pangangailangan ng madalas na pagsisimula at pagsasara ng kagamitan sa produksyon at malaking pagbabagu-bago ng pagkarga;
3. Imprastraktura: Ginagamit para sa high-voltage power distribution sa urban rail transit, high-rise buildings, at commercial complexes, tinitiyak ang matatag na supply ng kuryente at pagpapabuti ng pagiging maaasahan ng kapangyarihan;
4. Bagong Larangan ng Enerhiya: Angkop para sa pagsuporta sa mga sistema ng pamamahagi ng kuryente ng mga photovoltaic power plant at wind power mga halaman, nagtataglay ng mahusay na mga kakayahan sa anti-interference at umaangkop sa mga katangian ng pagkarga ng bagong kapangyarihan ng enerhiya henerasyon.

Real-world Application Case Study

Pag-aaral ng Kaso: High-Voltage Power Distribution System Upgrade Project sa isang Malaking Chemical Industrial Park

1. Background ng Proyekto

Ang mga kasalukuyang circuit breaker sa parke ay nagdusa mula sa hindi sapat na pagiging maaasahan at mataas na gastos sa pagpapanatili, nangangailangan ng pag-upgrade sa 24kV Vacuum Circuit Breaker na may mataas na reliability, mababang maintenance, at compatibility kasama ang kinakaing unti-unting kapaligiran ng kemikal.

2. Solusyon

32 Ang mga Usune na pinapatakbo ng kamay na mga circuit breaker (1600A/31.5kA) ay napili. Ang istraktura ng pagkakabukod ay na-optimize para sa pinahusay na paglaban sa kaagnasan. Ang gabay sa pag-install at teknikal na pagsasanay ay ibinigay upang matiyak na nasa oras paghahatid.

3. Mga Resulta ng Application

Ang kagamitan ay nagpapatakbo ng matatag at walang pagkabigo, na binabawasan ang mga gastos sa pagpapanatili ng 60%. Ito ay katugma sa umiiral na switchgear, pinaikli ang ikot ng konstruksiyon. Itinalaga ng parke si Usune bilang isang pangmatagalang kasosyo.

Produksyon at Supply Chain Assurance

1. Pagtitiyak sa Produksyon

Ang Usune ay nagtataglay ng isang modernong pabrika, na sumusunod sa mga internasyonal at lokal na pamantayan. Ang bawat produkto ay sumasailalim sa mahigpit factory testing, at isang full-process na kalidad ng traceability system ay naitatag.

2. Supply Chain Assurance

Pangmatagalang pakikipagtulungan sa mga de-kalidad na supplier, gamit ang mga kilalang brand para sa mga pangunahing bahagi, at na-optimize na supply Tinitiyak ng pamamahala ng chain ang on-time na paghahatid ng produkto.

3. After-sales Service

Nagbibigay kami ng gabay sa pag-install, teknikal na pagsasanay, at mga serbisyo sa pag-troubleshoot. Libreng pagkumpuni at pagpapalit ng Ang mga bahagi ay inaalok sa panahon ng warranty, at ang panghabambuhay na teknikal na suporta ay ibinibigay pagkatapos ng panahon ng warranty.

Configuration ng Produkto at Mga Tagubilin sa Pag-order

1. Opsyonal na Mga Configuration

- Paraan ng Operasyon: Manwal + Electric Energy Storage (Standard);
- Mga Device na Proteksyon: Opsyonal na overcurrent, undervoltage/loss-of-voltage trip device;
- Mga Grounding Device: Opsyonal 650W, 800W, 1000W malawak na mga solusyon sa saligan;
- Mga Pantulong na Bahagi: Opsyonal na mga anti-pumping relay, locking electromagnet, atbp.

2. Impormasyon sa Pag-order Dapat tukuyin ng mga order

Modelo ng produkto, paraan ng pag-install at dami; na-rate na mga parameter; opsyonal na mga pagsasaayos; pangalawang kontrol boltahe; ekstrang bahagi at mga espesyal na kinakailangan
