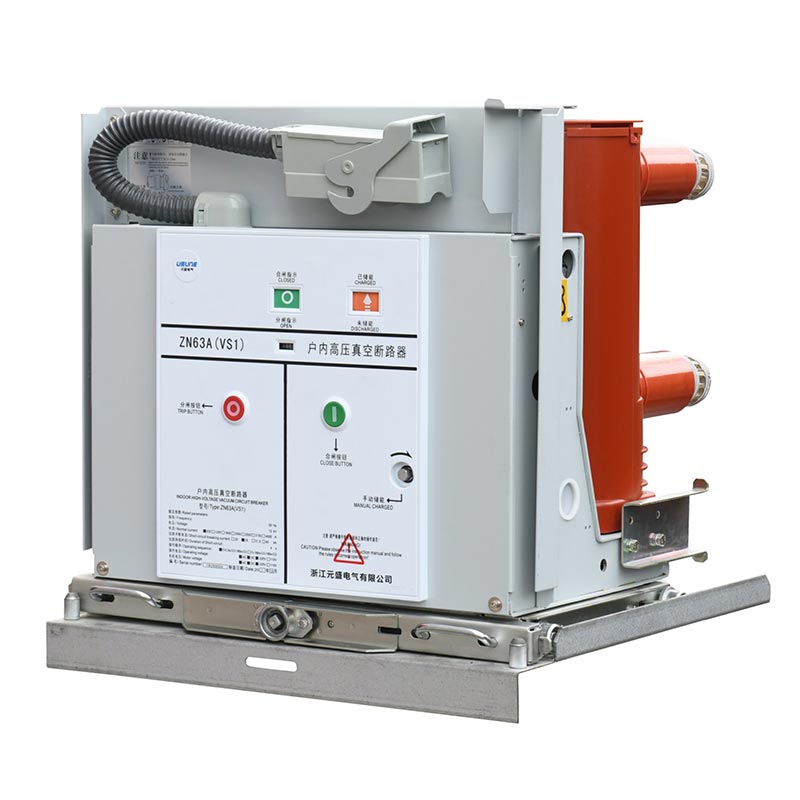

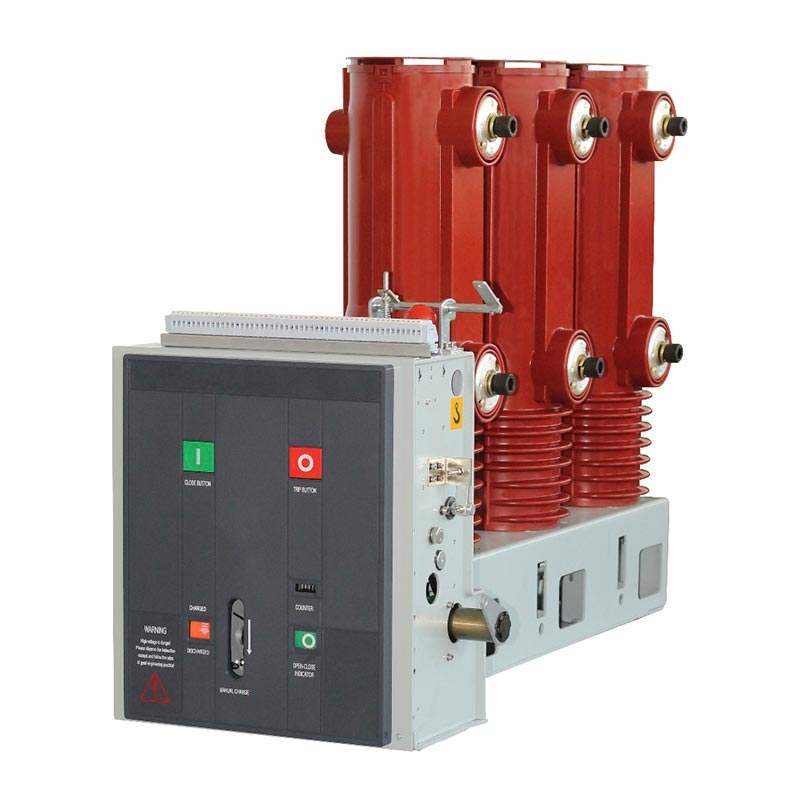

Ang Usune 33kv Indoor Vcb Vacuum Circuit Breaker ay isang bagong henerasyong produkto na idinisenyo batay sa advanced switchgear Mga konsepto ng R&D at ang aktwal na mga pangangailangan ng pandaigdigang merkado ng pamamahagi ng kuryente. Ito ay angkop para sa tatlong-phase AC 50Hz indoor power distribution system na may rate na boltahe na 40.5kV (33kV operating level), undertaking core mga function tulad ng normal na pag-load ng switch, fault current interruption, system overload protection, at equipment kaligtasan paghihiwalay.
Iniiwan ng produkto ang mga kumplikado at kalabisan na mga istruktura, na gumagamit ng pinagsamang frame at modular na layout, na na-optimize para sa fixed side-mount installation sa loob ng high-voltage switchgear. Nag-aalok ito ng mga makabuluhang pakinabang sa espasyo ng cabinet adaptasyon, pangkalahatang katatagan ng istruktura, at mamaya na operasyon at pagpapanatili. Kumpara sa maginoo na panloob vacuum circuit breakers, ito ay mas madaling ibagay sa madalas na mga kondisyon ng operating, ay may mas mahabang mekanikal na buhay, at mas matatag na pagkakapare-pareho ng operasyon, ganap na nakakatugon sa tuluy-tuloy at maaasahang mga kinakailangan sa operasyon ng kritikal mga link ng power supply.
Partikular na binuo upang tugunan ang mga punto ng sakit ng mga praktikal na aplikasyon sa 33kV/40.5kV panloob na switchgear, ito gumagamit ng propesyonal na lohika ng disenyo ng switch. Ang mga katangian ng mekanikal na output nito ay perpektong tumugma sa mga kinakailangan sa pagpapatakbo ng vacuum interrupter. Ang lahat ng istruktura at pagsasaayos ng pagganap ay idinisenyo para sa panloob na mga fixed installation, madalas na operasyon, substation, at mga senaryo ng pamamahagi ng kuryente sa industriya. Ang ang teknolohiya ay mature at lubos na praktikal para sa mga aplikasyon sa engineering.
Ang 33kV Indoor Vcb Vacuum Circuit Breaker ay gumagamit ng isang mature na modular spring operating mechanism. Ang transmission nito ang istraktura ay simple at maaasahan, na walang kumplikado o madaling masira na mga link sa pagpapadala. Na-verify sa marami distribusyon ng kapangyarihang pang-industriya, pag-upgrade ng substation, at mga proyekto ng supply ng kuryente sa pagmimina, ito ay nagpapakita ng mahusay pagganap sa katumpakan ng pagsasara at pagbubukas, mekanikal na habang-buhay, at mga kakayahan sa anti-interference.
Ang operating coil, energy storage motor, at operating logic ay idinisenyo lahat ayon sa mga na-rate na parameter. Ang Malinaw ang saklaw ng adaptation ng boltahe, at maaasahan ang pantulong na switch linkage logic. Ang pagsasara ng produkto, pagbubukas, at mga pagpapatakbo ng pag-iimbak ng enerhiya ay na-standardize, na may kumpletong mga sukat, interface, at mga kable mga pagsasaayos. Maaari itong direktang itugma sa karaniwang 33kV indoor switchgear, na nag-aalok ng malakas na compatibility at mataas na kapalit.
Nilagyan ng dalawahang electric/manual na mga mode ng pag-iimbak ng enerhiya, naka-synchronize ang status indicator at auxiliary switch. Ang isang hydraulic buffer absorption na disenyo ay ginagamit sa mga huling yugto ng tripping, na epektibong binabawasan ang epekto sa pagkasira at pagpapabuti ng kaligtasan sa pagpapatakbo. Nagbibigay ito ng malinaw na feedback sa pag-iimbak ng enerhiya at katayuan ng pagbubukas/pagsasara, pag-iwas sa panganib ng maling operasyon at komprehensibong pagtiyak ng on-site na operasyon at kaligtasan sa pagpapanatili.

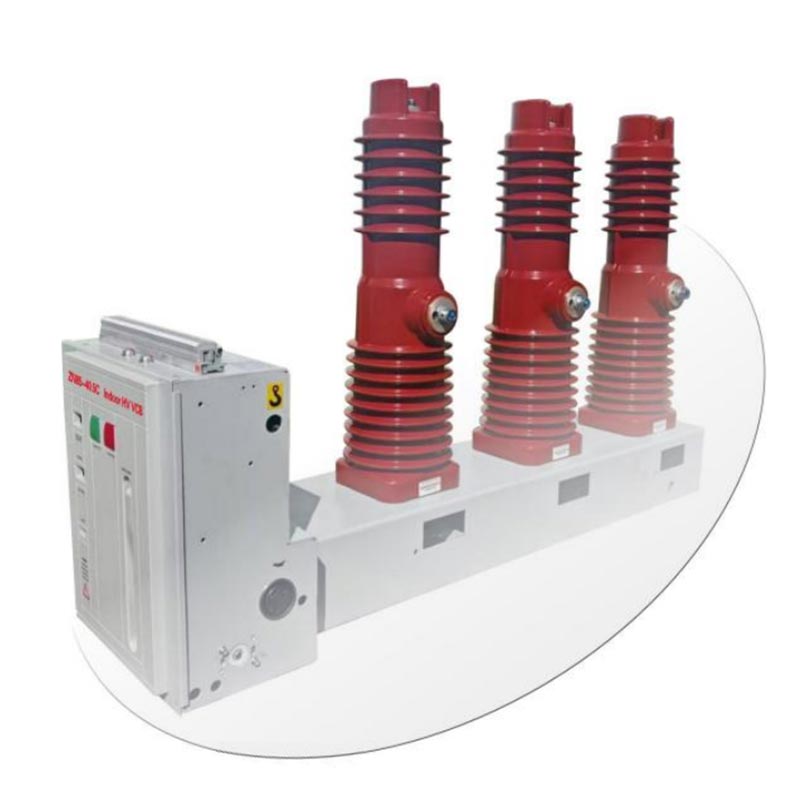

Ang core ng Usune ZN85C-40.5 33kV Indoor Vcb Vacuum Circuit Breaker ay gumagamit ng nakalaang modular spring operating mekanismo, na ganap na naka-install sa loob ng frame ng kagamitan at isang kailangang-kailangan na pangunahing bahagi ng pangkalahatang istraktura ng circuit breaker. Ang mekanismong ito ay partikular na idinisenyo para sa 40.5kV indoor fixed-side-mounted mga modelo, na may lubos na pinasimple na istraktura ng paghahatid at isang mas makatwirang pamamahagi ng puwersa.
Ang pinakamahalagang highlight ng istruktura nito ay ang perpektong pagbagay nito sa vertical layout ng circuit breaker, nagbibigay-daan para sa lubos na pinagsama-samang pagpupulong sa pangunahing circuit at pole system. Ang output force curve ng mekanismo perpektong tumutugma sa mga kinakailangan sa pagpapatakbo ng vacuum interrupter, pag-iwas sa mga problema tulad ng hindi tugmang pagpapatakbo bilis, hindi matatag na presyon ng contact, at maikling mekanikal na habang-buhay na dulot ng mga nakasanayang mekanismo. Ito ay partikular na angkop para sa mga mekanikal na katangian at mga kondisyon ng pagpapatakbo ng 40.5kV panloob na vacuum circuit mga breaker.
Ang kapangyarihan ng pagsasara ng circuit breaker ay ganap na ibinibigay ng imbakan ng enerhiya ng pagsasara ng spring, na sumusuporta sa pareho electric motor drive at manual handle operation modes. Kahit na sa panahon ng pagkawala ng kuryente o pagpapanatili, sinisigurado nitong normal imbakan ng enerhiya at pagsasara ng backup.
Sa electric energy storage mode, ang energy storage motor na naayos sa side plate ng mekanismo ang nagtutulak sa gear sistema ng paghahatid. Sa manu-manong mode ng pag-iimbak ng enerhiya, hinihila ng operator ang isang nakatuong hawakan ng imbakan ng enerhiya, na umiikot ang gear shaft at gear assembly. Sa pamamagitan ng overrunning clutch, ang energy storage shaft ay umiikot nang sabay-sabay, pag-unat sa pagsasara ng tagsibol upang makumpleto ang pag-iimbak ng enerhiya.
Sa pag-abot sa buong imbakan ng enerhiya, ligtas na ni-lock ng energy storage pawl ang cam roller, at ang overrunning clutch awtomatikong humiwalay. Sabay-sabay, ang connecting plate ay nagtutulak sa energy storage indicator upang i-flip, ipinapakita ang "energy stored" indicator, at ang auxiliary switch ay lumilipat upang putulin ang kapangyarihan ng motor. Dito point, ang circuit breaker ay pumapasok sa closing-ready na estado, na may malinaw at maaasahang katayuan.
Maaaring makamit ang pagsasara sa pamamagitan ng manu-manong pagpindot sa closing button o malayuang pagkontrol sa closing electromagnet. Sa pag-trigger, ang mekanismo ng pag-iimbak ng enerhiya ay naglalabas ng pawl lock, at ang pre-store na pagsasara ng spring ay mabilis na mga kontrata, na nagiging sanhi ng cam, energy storage shaft, at overrunning clutch na magkasabay na gumalaw.
Ang cam ay higit na nagtutulak sa mekanismo ng linkage, na itinutulak ang insulated pull rod at inilipat ang contact patungo sa pagsasara posisyon, pag-compress sa spring ng contact disc, at pagtatatag ng matatag na presyon ng contact na kinakailangan para sa na-rate kasalukuyang pagpapadaloy. Pagkatapos ng pagsasara, ang pagsasara ng pawl ay nakakandado sa roller ng mekanismo, na pinapanatili ang saradong posisyon; ang Ang tagapagpahiwatig ng imbakan ng enerhiya at auxiliary switch ay awtomatikong na-reset, na kumukonekta sa circuit ng motor. Na may panlabas power supply, agad itong pumapasok sa re-energy storage state, ang closing/opening indicator ay lumipat sa "sarado" na estado, at ang pangunahing at pantulong na mga switch ay kumpletuhin ang sabay-sabay na paglipat.
Maaaring ma-trigger ang biyahe sa tatlong paraan: mano-mano sa pamamagitan ng trip button, sa pamamagitan ng external na electrical trip unit, o sa pamamagitan ng isang overcurrent trip unit. Sa pag-trigger, ang pagsasara ng mga latch ay magbubukas, na ilalabas ang locking state sa pagitan ng mekanismo at ang mga roller.
Sa ilalim ng pinagsamang pagkilos ng contact spring at ang tripping spring, ang gumagalaw at nakatigil na mga contact sa loob ang vacuum interrupter chamber ng nakapirming poste ay mabilis at mapagkakatiwalaang hiwalay, na nakakakuha ng fault current o load kasalukuyang pagkagambala. Sa mga huling yugto ng tripping action, ang built-in na hydraulic buffer ay sumisipsip ng nalalabi epekto ng enerhiya, nililimitahan ang panghuling posisyon ng pagkadapa, pagbabawas ng mekanikal na epekto ng ingay at pagkasira, at pagpapalawak ng pangkalahatang mekanikal na buhay ng kagamitan.
Paraan at Mga Sukat ng Pag-install
Ang Usune ZN85C-40.5 ay gumagamit ng fixed side-mounted installation structure, partikular na idinisenyo para sa karaniwang panloob mataas na boltahe switchgear. Nagtatampok ito ng mataas na cabinet compatibility, convenient assembly, commissioning, at kasunod pagpapanatili, at sumusuporta sa tatlong pangunahing paraan ng pag-install ng mga kable:
- Uri ng papalabas na cable sa kanang bahagi
- Top-incoming na uri ng cable
- Recessed na uri ng pag-install
Ang mga pangkalahatang dimensyon ay mahigpit na sumusunod sa pangkalahatang pagtutugma ng mga detalye ng unit (tingnan ang Figure 1 para sa detalyadong mounting hole spacing, kabuuang haba, lapad, taas, at mga sukat ng koneksyon ng busbar), na nagpapagana ng standardized pagpapalit at pinag-isang cabinet matching, binabawasan ang disenyo ng customer, pagbabago, at mga gastos sa pag-install.
A: Oo. Ang na-rate na boltahe ng disenyo ng produkto ay 40.5kV, ganap na nakakatugon sa mga karaniwang kinakailangan sa panloob na operasyon ng 33kV power system. Ito ay may sapat na pagkakabukod at pagsira sa mga margin ng kapasidad, at maaaring maging ligtas at matatag inilapat sa 33kV indoor switchgear projects sa mga pang-industriya at pagmimina, mga planta ng kuryente, at maliliit at katamtamang laki ng mga substation.
A: Ang 33kV Indoor Vcb Vacuum Circuit Breaker na ito ay nilagyan ng nakalaang manual na hawakan ng imbakan ng enerhiya. Kapag ang ang panlabas na supply ng kuryente ay nagambala o nabigo ang motor, maaaring manu-manong kumpletuhin ng operator ang pagsasara at enerhiya pagpapatakbo ng imbakan sa pamamagitan ng hawakan ng imbakan ng enerhiya, pagkamit ng normal na pagsasara ng operasyon at makabuluhang pagpapabuti ang kakayahan ng emerhensiyang operasyon ng kagamitan sa ilalim ng pagkawala ng kuryente at mga kondisyon ng pagpapanatili.
A: Ang nakapirming modelong ito na naka-mount sa gilid ay may mas malakas na higpit ng istruktura at mas kaunting espasyo sa pag-install ng radial, na ginagawa itong mas madaling itugma sa compact switchgear. Nag-aalok din ito ng mas mataas na katatagan sa ilalim ng madalas na operasyon at panginginig ng boses kundisyon. Ang pag-install, pag-aayos, at kasunod na pagpapanatili ay mas simple, na ginagawang mas angkop para sa pang-industriya user, retrofit projects, at hindi ganap na drawer-type na pagpapalit na mga senaryo na may matataas na kinakailangan para sa naayos at maaasahang operasyon.
