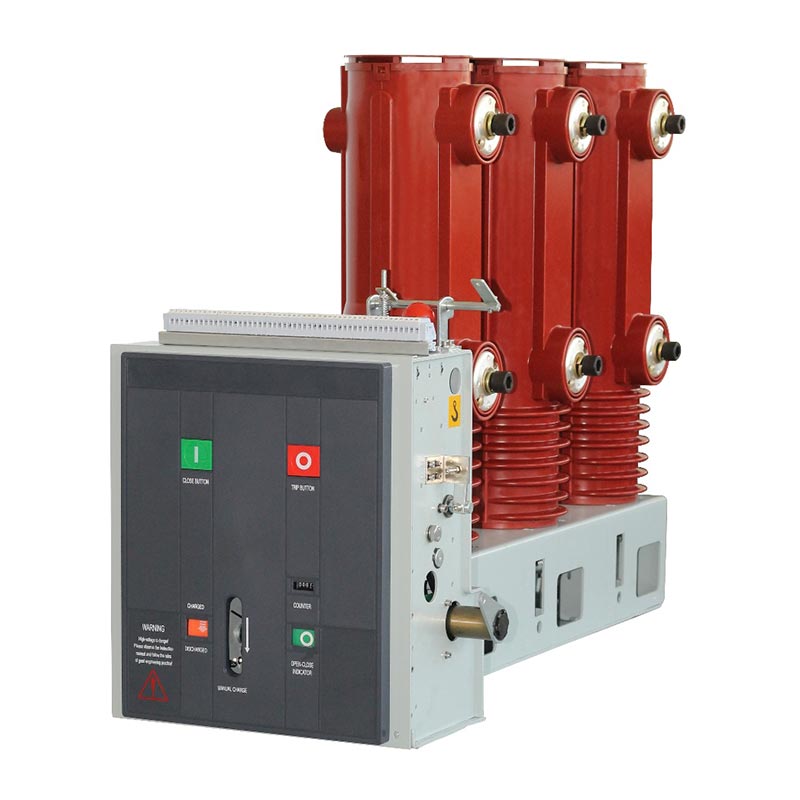

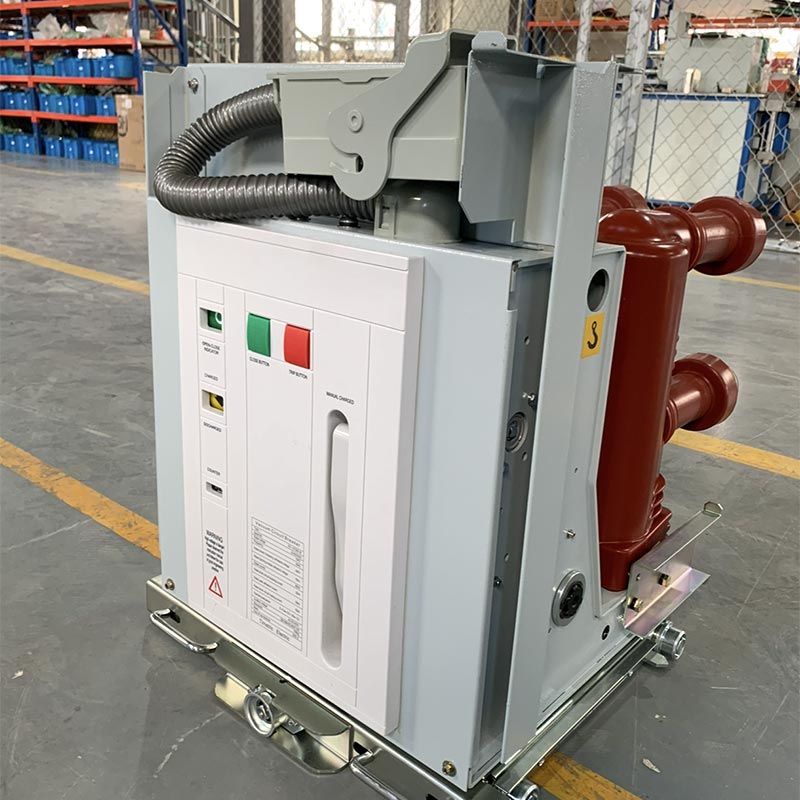

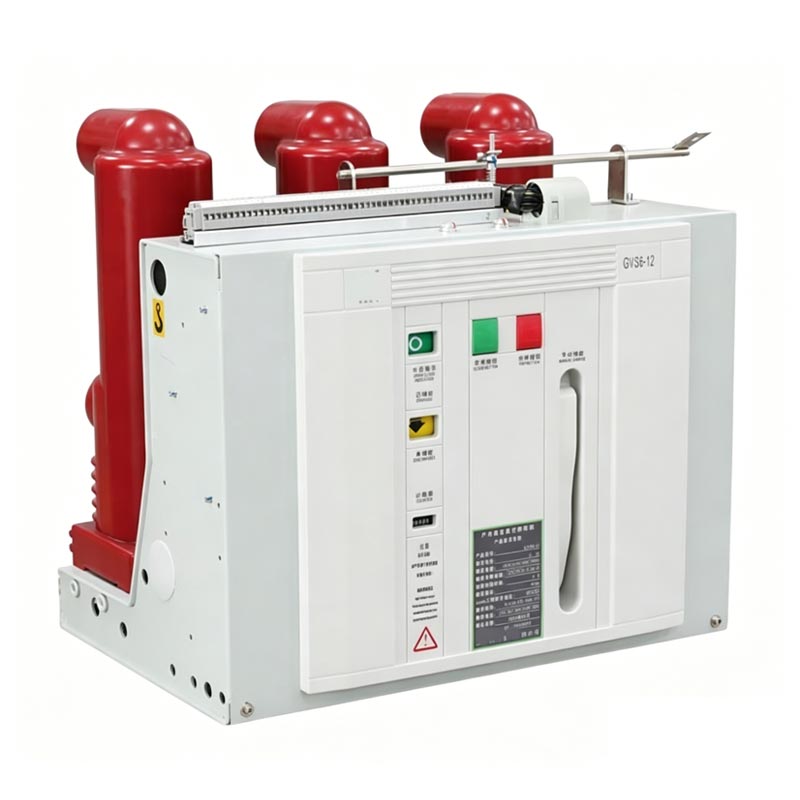

12 11kv Panloob na Vcb Vacuum Circuit Breaker

Ang Usune VS-12 (VEP-12) series 12 11kv Indoor Vcb Vacuum Circuit Breaker ay high-performance na indoor high-voltage switchgear integrating control at protection functions, pangunahing ginagamit sa 12/11kV indoor medium-voltage power mga sistema ng pamamahagi. Bilang isang tagagawa na dalubhasa sa pananaliksik at pagpapaunlad at paggawa ng mataas na boltahe mga kagamitang elektrikal, ang Usune ay may standardized na pabrika sa China, na pinagsasama ang R&D, produksyon, pagsubok, at serbisyo pagkatapos ng benta upang matiyak na ang bawat produkto ay nakakatugon sa mga pamantayan sa domestic at internasyonal na industriya. Ang produkto nag-aalok ng parehong fixed at drawer-type na mga opsyon sa pag-install, na nagbibigay-daan para sa flexible na pagsasama sa iba't ibang switchgear sa matugunan ang mga pangangailangan sa pag-install ng iba't ibang mga sitwasyon tulad ng mga industriyal na workshop, power distribution room, at mga komersyal na gusali.

Ang pangunahing bentahe ng 12 11kv Indoor Vcb Vacuum Circuit Breaker ay nakasalalay sa paggamit nito ng ikatlong henerasyon solid-encapsulated insulation technology, isang makabuluhang tagumpay sa ebolusyon ng vacuum circuit breaker teknolohiya ng pagkakabukod. Mula sa unang henerasyong air insulation at second-generation composite insulation hanggang sa ngayon third-generation solid-encapsulated insulation, patuloy na in-optimize ng Usune ang insulation structure, paglutas ng ang mga sakit na punto ng mga tradisyonal na produkto na madaling kapitan sa mga impluwensya sa kapaligiran at pagkakaroon ng mahinang katatagan, kaya nagtutulak sa teknolohikal na pag-upgrade ng mga vacuum circuit breaker sa industriya.

Ebolusyon ng Insulation Technology

Ang pagkakabukod ng poste ng mga vacuum circuit breaker ay sumailalim sa tatlong henerasyon ng mga teknolohikal na pag-upgrade. Ang Usune Ang serye ng VS-12 (VEP-12) ay gumagamit ng pinaka-advanced na third-generation na solid-encapsulated insulation na teknolohiya, na nakakamit isang husay na paglukso:

1. First-generation air insulation

Ang mga live na bahagi ay ganap na nakalantad sa hangin. Ang antas ng pagkakabukod ay lubos na naaapektuhan ng mga kadahilanan sa kapaligiran tulad bilang halumigmig, alikabok, mga epekto sa transportasyon, at maliliit na hayop, na nagreresulta sa mahinang katatagan at mataas na rate ng pagkabigo.

2. Second-generation composite insulation

Ang arc-extinguishing chamber ay protektado ng isang epoxy resin bushing, ngunit ang mga high-voltage na live na bahagi ay hindi ganap na selyado at apektado pa rin ng mga panlabas na salik tulad ng alikabok, kahalumigmigan, at mga insekto, kung hindi pangunahing lutasin ang problema sa kakayahang umangkop sa kapaligiran.

3. Third-generation solid-encapsulated insulation (ginamit sa seryeng Usune VS-12)

Sa pamamagitan ng teknolohiya ng APG, ang arc-extinguishing chamber at upper at lower outgoing terminals ay naka-encapsulated ng epoxy resin. Ito ay hindi lamang binabawasan ang dami ng arc-extinguishing chamber ngunit ganap ding ihiwalay ang kagamitan mula sa impluwensya ng panlabas na kapaligiran (alikabok, kahalumigmigan, atbp.), makabuluhang pagpapabuti ng panahon paglaban at katatagan ng pagpapatakbo. Ang epoxy resin ay nagsisilbi rin bilang pangunahing pagkakabukod at mekanikal na suporta, na may superior electric field at stress distribution kumpara sa iba't ibang irregularly shaped insulation partition mga istruktura, na tinitiyak ang pangmatagalang matatag na operasyon ng kagamitan.

Mga Pangunahing Kalamangan ng Produkto

1. Napakahusay na pagganap ng pagkakabukod

Gamit ang third-generation solid-encapsulated insulation technology, hindi ito apektado ng panlabas na kapaligiran, ay may mataas na pagiging maaasahan ng pagkakabukod, at epektibong iniiwasan ang mga pagkabigo sa pagkakabukod na dulot ng mga salik sa kapaligiran.

2. Superior Electromechanical Performance

Mahabang mekanikal na buhay (hanggang sa 20,000 cycle, 10,000 cycle para sa 50KA rating), high-rate na short-circuit breaking current (20-40KA), mabilis na pagbukas at pagsasara ng bilis, pagpapagana ng mabilis na pag-iisa ng fault at pagprotekta sa ligtas na operasyon ng sistema ng kuryente.

3. Compact na Istraktura at Flexible na Pag-install

Binabawasan ng teknolohiyang solid-encapsulation ang laki ng produkto; naayos at uri ng drawer na mga pagpipilian ay magagamit, na nagbibigay-daan para sa nababaluktot na pagsasama sa iba't ibang switchgear at kakayahang umangkop sa limitadong espasyo sa pag-install sa panloob na pamamahagi mga silid.

4. Mababang Gastos sa Pagpapanatili

Pinipigilan ng solid-encapsulation na istraktura ang mga live na bahagi mula sa panlabas na kaagnasan, binabawasan ang dalas ng pagpapanatili at pagkamit ng walang maintenance na pangunahing operasyon, makabuluhang nakakatipid sa mga susunod na gastos sa pagpapanatili ng mga user.

5. Mahigpit na Kontrol sa Kalidad

Bilang isang propesyonal na tagagawa, ang Usune ay nagtatag ng isang komprehensibong sistema ng inspeksyon ng kalidad sa Chinese nito pabrika. Ang bawat produkto ay sumasailalim sa mahigpit na pagsubok sa pagganap bago umalis sa pabrika upang matiyak na ang mga parameter matugunan ang mga pamantayan at ang kalidad ay maaasahan.

Mga Pangunahing Teknikal na Parameter

Ipinagmamalaki ng Usune VS-12 (VEP-12) series 12 11kv Indoor Vcb Vacuum Circuit Breaker ang mahuhusay na teknikal na parameter, ganap na nakakatugon sa mga kinakailangan ng 12/11kV medium-voltage power distribution system. Ang mga pangunahing pagtutukoy ay ipinapakita sa ang talahanayan sa ibaba (nalalapat ang mga parameter sa mga arc-extinguishing chamber na ginawa sa loob ng bansa):

Praktikal na Application Case

Para i-verify ang pagiging maaasahan at applicability ng Usune VS-12 (VEP-12) series 12 11kv Indoor Vcb Vacuum Circuit Breaker, matagumpay na nailapat ang produktong ito sa isang proyekto sa pagsasaayos ng pamamahagi ng kuryente sa isang malaking kemikal industriyal na parke sa Silangang Tsina (isang pangunahing lokal na proyekto sa pag-upgrade ng industriya). Ang parke ay may kumplikadong mga kondisyon sa pagpapatakbo, mataas na kahalumigmigan, mataas na antas ng alikabok, at madalas na pagbabago sa pagkarga ng kuryente. Ang mga kasalukuyang circuit breaker ay madalas nakaranas ng mga pagkabigo sa pagkakabukod dahil sa mga kadahilanan sa kapaligiran, na nakakaapekto sa normal na produksyon sa parke.

Pagkatapos ng malalim na pagsisiyasat at paghahambing, pinili ng parke ang Usune bilang itinalagang supplier nito, na pinagtibay ang 36 Usune Ang serye ng VS-12 (VEP-12) ay nakapirming mga panloob na VCB, lahat ay ginawa ng Usune sa pabrika nitong Tsino. Ginagamit ng produktong ito third-generation solid-encapsulated insulation technology, epektibong lumalaban sa mga epekto ng mataas na kahalumigmigan at alikabok sa industrial park. Ang na-rate na short-circuit breaking current na 31.5kA ay ganap na nakakatugon sa proteksyon ng kuryente pangangailangan ng mataas na kapangyarihan na kagamitan sa parke.

Mula noong opisyal na i-commissioning nito noong Oktubre 2024, 36 na VCB units ang gumana nang matatag sa loob ng mahigit anim na buwan nang walang anumang insulation o operational faults, na nakakamit ng average na rate ng pagkabigo na 0. Ito ay makabuluhang binabawasan ang parke mga gastos sa pagpapatakbo at pagpapanatili ng sistema ng kuryente, na tinitiyak ang tuluy-tuloy at matatag na operasyon ng mga kagamitan sa produksyon. Ang proyekto ay lubos na kinikilala ng pamamahala ng parke, at ang Usune ay naging isang pangmatagalang kagamitan sa kuryente supplier para sa parke.

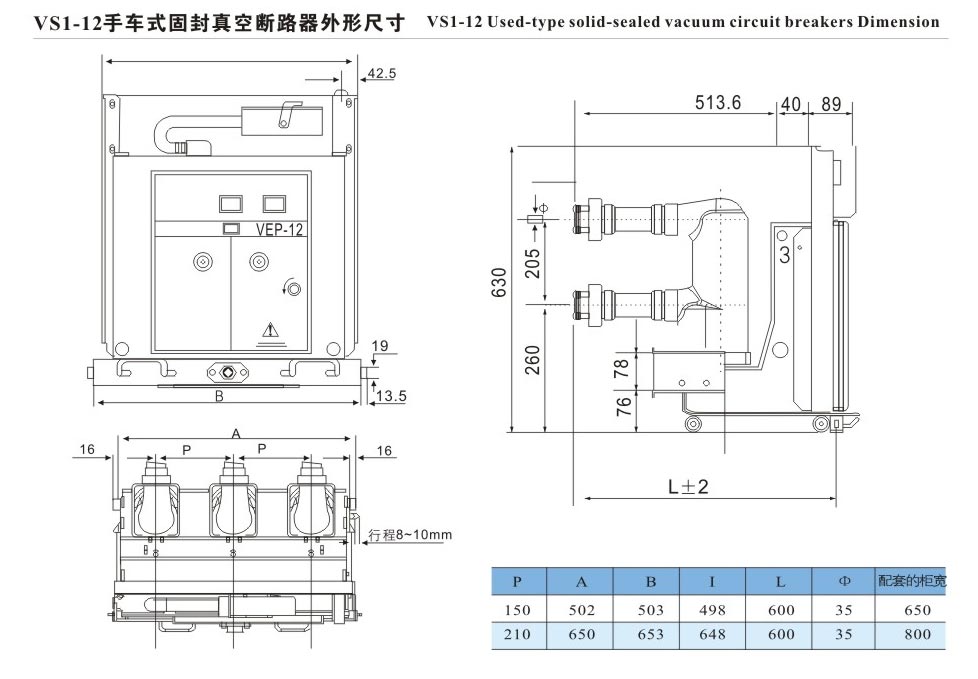

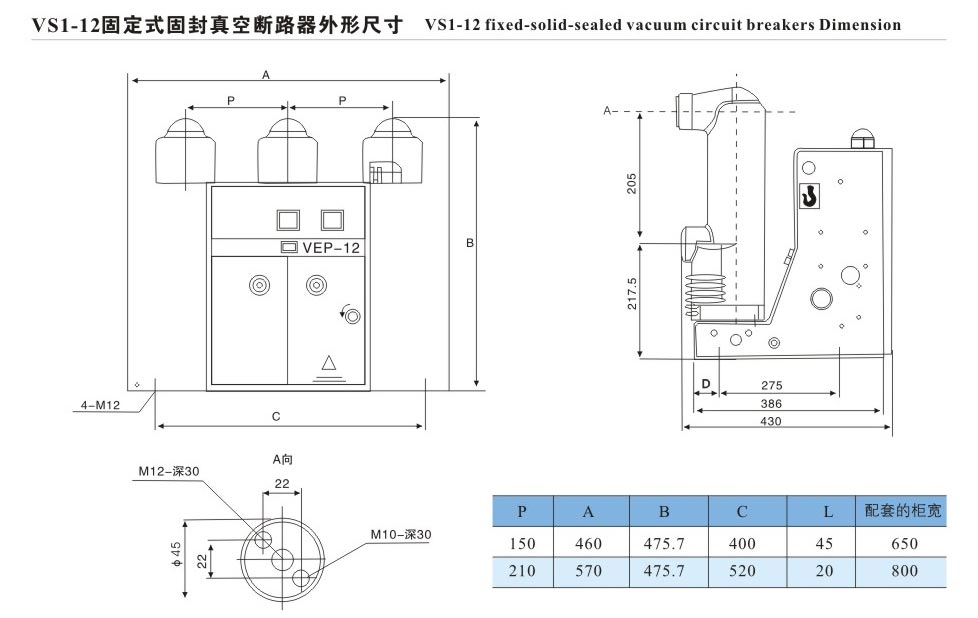

Mga Panlabas na Dimensyon

Sanggunian ng Proyekto

Cas-space Rocket Launch Project

Ulat sa Pagsubok

FAQ

Q1: Ano ang buhay ng serbisyo ng Usune VS-12 (VEP-12) series 12 11kV Indoor Vcb Vacuum Circuit Breaker, at ano kailangan ang pagpapanatili sa panahon ng paggamit nito?

A1: Ang mekanikal na buhay ng produkto ay hanggang 20,000 cycle (10,000 cycle para sa 50kA class), at ang kasalukuyang rate Ang breaking cycle ay 20,000 cycle (10,000 cycle para sa 50kA class). Salamat sa pag-ampon ng ikatlong henerasyon solid-seal insulation technology, ang pangunahing bahagi ng produkto ay walang maintenance. Sa pang-araw-araw na paggamit, pana-panahon lamang mga inspeksyon ng pangalawang circuit at mga mekanismo ng pagpapatakbo (tulad ng motor at pagpapatakbo ng imbakan ng enerhiya boltahe), paglilinis ng ibabaw ng kagamitan, at pag-iwas sa akumulasyon ng alikabok ay kinakailangan upang epektibong mapalawig habang-buhay ang kagamitan.

Q2: Maaari bang gamitin ang seryeng Usune VS-12 (VEP-12) na VCB sa malupit na panloob na kapaligiran (tulad ng mataas na kahalumigmigan at alikabok)?

A2: Oo. Gumagamit ang produkto ng third-generation solid-seal insulation na teknolohiya, na sumasaklaw sa arc-extinguishing chamber at upper at lower outgoing terminal na may epoxy resin gamit ang proseso ng APG. Ito ay ganap na naghihiwalay sa mataas na boltahe na mga live na bahagi mula sa panlabas na kapaligiran, na pumipigil sa kanila na maapektuhan ng alikabok, kahalumigmigan, mga insekto, atbp. Nagpapakita ito ng mahusay na paglaban sa panahon at kakayahang umangkop sa kapaligiran, na ginagawa itong ganap na angkop para sa malupit na mga panloob na kapaligiran tulad ng mataas na kahalumigmigan, maalikabok na mga industriyang pagawaan, mga kemikal na halaman, at mga minahan. Aktwal Ang mga kaso ng aplikasyon sa East China Chemical Industrial Park ay nagpapatunay din nito.
