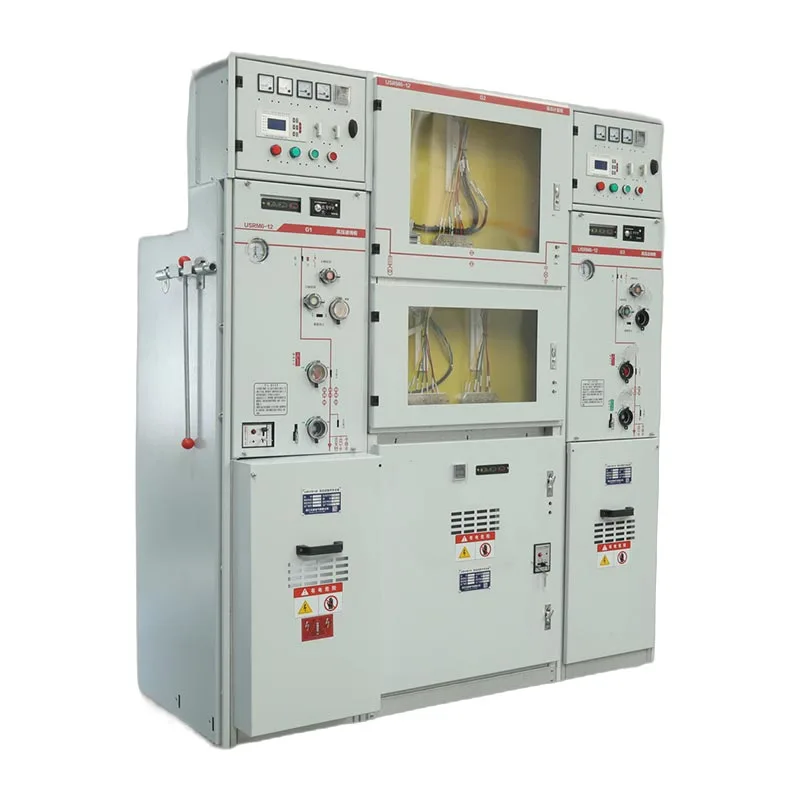

Naiiba sa conventional switchgear na lubos na umaasa sa installation environment, Usune 11kv Sf6 Gis Gas Inihihiwalay ng Insulated Switchgear ang mga pangunahing bahagi ng kuryente sa loob ng isang selyadong gas compartment. Ang pinagsamang mekanikal nakakatulong ang interlocking system na maiwasan ang mga maling operasyon, pagpapabuti ng parehong kaligtasan ng operator at pagiging maaasahan ng kagamitan.
Ang switchgear ay malawakang ginagamit sa mga substation ng transpormer, mga sistema ng pamamahagi ng kapangyarihan sa industriya, mga gusaling pangkomersyo, mga proyekto sa imprastraktura at iba pang 11kV medium-voltage na aplikasyon kung saan ang kaligtasan, pagiging maaasahan at madaling operasyon mahalaga.
Ang mga pangunahing bahagi ng circuit ay nakapaloob sa loob ng isang selyadong tangke ng gas na SF6, na binabawasan ang direktang pagkakalantad sa panlabas mga kondisyon sa kapaligiran. Nakakatulong ang disenyong ito na protektahan ang mga de-koryenteng bahagi mula sa alikabok, kahalumigmigan, polusyon at condensation, pagpapabuti ng pangmatagalang katatagan ng operating.
Binabawasan din ng nakapaloob na istraktura ang pangangailangan sa espasyo kumpara sa tradisyonal na air-insulated switchgear, paggawa Usune 11kv Sf6 Gis Gas Insulated Switchgear na angkop para sa mga compact na substation at mga electrical room na limitado sa espasyo.

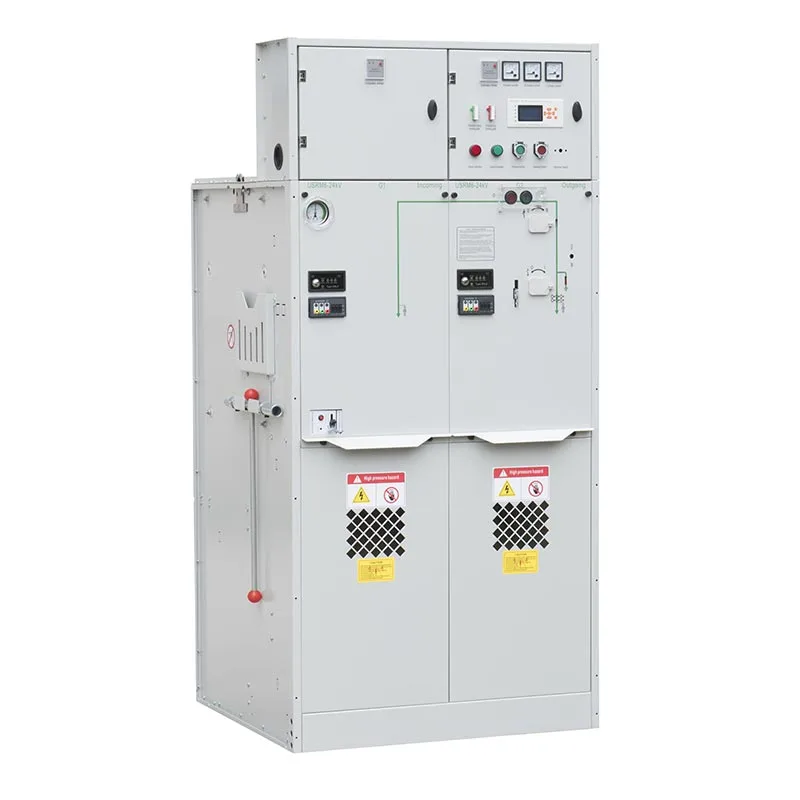

Ang Usune 11kV SF6 GIS ay idinisenyo na may maraming mekanikal na proteksyon sa kaligtasan upang maiwasan ang maling operasyon. Lahat dapat na paandarin ang mga switch gamit ang nakatalagang operating handle, na tinitiyak ang mga kontroladong pamamaraan ng paglipat.
Ang load break switch o vacuum circuit breaker at ang kaukulang grounding switch ay nilagyan ng panloob mekanikal na interlocking. Ang karagdagang padlock interlocking ay maaari ding ilapat kapag kinakailangan, na nagbibigay ng mas mataas seguridad sa panahon ng pagpapanatili at operasyon.
Ang ibabang pinto ay mabubuksan lamang kapag ang grounding switch ay sarado at ang load break switch ay nakabukas posisyon, na pumipigil sa pag-access sa mga bahagi ng enerhiya.
Ang grounding switch ay hindi maaaring patakbuhin kapag ang ibabang pinto ay nakabukas, na tumutulong na maiwasan ang hindi ligtas na mga kondisyon sa pagpapanatili.
Ang switch ng load break ay hindi maaaring sarado kapag ang grounding switch ay sarado, at ang grounding switch ay hindi maaaring pinapatakbo kapag sarado ang switch ng load break.
Para sa pagpapatakbo ng power supply, dapat na sarado muna ang pinto ng cable compartment. Ang switch ng tatlong posisyon ay pagkatapos pinapatakbo mula sa saligan na posisyon hanggang sa posisyon ng paghihiwalay at panghuli sa posisyon ng pagsasara.
Para sa power isolation, ang three-position switch ay pinapatakbo mula sa pagsasara ng posisyon sa isolation position at pagkatapos ay sa grounding position, na nagbibigay-daan sa ligtas na pag-access sa cable compartment.
| Hindi. | Mga bagay | Yunit | I-load ang switch unit | yunit ng kumbinasyon | Yunit ng circuit breaker |
| 1 | Na-rate na boltahe | kV | 12/24 | 12/24 | 12/24 |
| 2 | Na-rate na dalas | Hz | 50 | 50 | 50 |
| 3 | Na-rate ang kasalukuyang | A | 630 | 125 (depende sa kasalukuyang fuse) | 630 |
| 4 | Na-rate na antas ng pagkakabukod‑1min Ang dalas ay lumalaban sa boltahe‑Inter phase, lupa | kV | 42/65 | 42/65 | 42/65 |
| Na-rate na antas ng pagkakabukod‑1min Ang dalas ay makatiis sa boltahe-nagbubukod na distansya | kV | 48/79 | 48/79 | 48/79 | |
| Na-rate na antas ng pagkakabukod‑1min Ang dalas ay lumalaban sa boltahe‑Pagkontrol at auxiliary circuit | kV | 2/2 | 2/2 | 2/2 | |
| Na-rate na antas ng pagkakabukod‑Lighting impulse ay lumalaban sa boltahe‑Inter phase, ground | kV | 75/125 | 75/125 | 75/125 | |
| Na-rate na antas ng pagkakabukod‑Ang lighting impulse ay nakatiis sa boltahe-nagbubukod na distansya | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Ang na-rate na maikling circuit ay makatiis sa kasalukuyang | kA/s | 25/4 | —— | 25/4 |
| 6 | Na-rate na peak makatiis sa kasalukuyang | kA | 63 | —— | 63 |
| 7 | Rated short circuit paggawa ng kasalukuyang | kA | 63 | Limitado ng HV fuse | 63 |
| 8 | Rated short circuit breaking kasalukuyang | kA | —— | Limitado ng HV fuse | 25/25 |
| 9 | Rated transmission kasalukuyang | A | —— | 1700/1400 | —— |
| 10 | Rated aktibong load breaking kasalukuyang | A | 630 | —— | —— |
| 11 | Na-rate na closed‑loop breaking current | A | 630 | —— | 630 |
| 12 | Mechanical life-load break switch/CB | Mga oras | 10000 | 10000 | 20000 |
| Mechanical life‑Isolation/ground switch | Mga oras | 5000 | 5000 | 5000 | |
| 13 | Circuit resistance | μΩ | ≤150 | —— | ≤150 |
| 14 | Rated charging pressure（20℃ gauge pressure） | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Gas taunang kamag-anak na rate ng pagtagas | % | 0.05 | 0.05 | 0.05 |
| 16 | Degree sa proteksyon ng IP-Cabinet | IP4X | IP4X | IP4X | |
| Degree ng proteksyon ng IP‑Gas tank | IP67 | IP67 | IP67 |
Gumagamit ang mekanismo ng pagpapatakbo ng spring charging technology upang matiyak ang matatag na pagganap ng paglipat.
Para sa load break switch-fuse combination unit o circuit breaker unit, kailangang singilin ang spring bago lumipat operasyon. Ang operating handle ay pinaikot clockwise para sa full charging, na sinusundan ng pagpindot sa berdeng pagsasara pindutan upang makumpleto ang pagsasara ng operasyon.
Ang pambungad na operasyon ay ginagawa sa pamamagitan ng pag-ikot ng operating handle pakaliwa sa orasan.
Sa mga aplikasyon ng proteksyon ng transpormer na gumagamit ng mga vacuum circuit breaker, ang circuit breaker ay maaaring tumawid sa relay ng proteksyon kapag nangyari ang mga abnormal na kondisyon.
Para sa mga yunit ng kumbinasyon ng switch-fuse ng load break, ang switch ng load break ay babagsak kapag ang indicator ng fuse ay gumagana sa ilalim overcurrent o short-circuit na mga kondisyon.
Ang Usune 11kV SF6 GIS Gas Insulated Switchgear ay maaaring i-configure ayon sa iba't ibang medium-voltage distribution mga kinakailangan, kabilang ang:
● Mga application sa proteksyon ng transformer
● Industrial feeder system
● I-ring ang mga pangunahing network ng pamamahagi
● Komersyal na gusali ng mga sistema ng kuryente
● Mga compact na substation
Ang sealed SF6 insulation design at maaasahang operating mechanism ay ginagawang angkop ang kagamitan para sa mga application na nangangailangan patuloy na operasyon at mataas na pamantayan sa kaligtasan.
Ang Usune 11kv Sf6 Gis Gas Insulated Switchgear ay idinisenyo para sa maginhawang transportasyon at pag-install sa site.
Ang kagamitan ay nilagyan ng mga lifting ring para sa transportasyon ng crane at maaari ding ilipat gamit ang forklift equipment. Ang iba't ibang mga kumbinasyon ng module ay idinisenyo na may praktikal na pagsasaayos ng timbang upang pasimplehin ang paghawak sa panahon ng proyekto pag-install.
Bago i-install, dapat suriin ng mga customer ang kondisyon ng kagamitan pagkatapos ng transportasyon, kabilang ang:
● availability ng operating handle
● Katayuan ng indicator ng presyon
● Pagpapatakbo ng mekanikal na function
● Anumang nakikitang pinsala sa transportasyon
Ang tagapagpahiwatig ng presyon ay dapat manatili sa loob ng normal na berdeng lugar bago i-commissioning.
Para sa ligtas at matatag na operasyon, ang pundasyon ng pag-install ay dapat matugunan ang mga sumusunod na kinakailangan:
● Ang kapasidad ng pagdadala sa lupa ay dapat na hindi bababa sa 500kg/m²
● Ang ibabaw ng pag-install ay dapat manatiling pantay at makinis
● Ang mga cable duct ay dapat ihanda ayon sa mga kinakailangan ng proyekto
● Ang mga cable duct ay dapat na maayos na selyado upang maiwasan ang pagpasok ng moisture

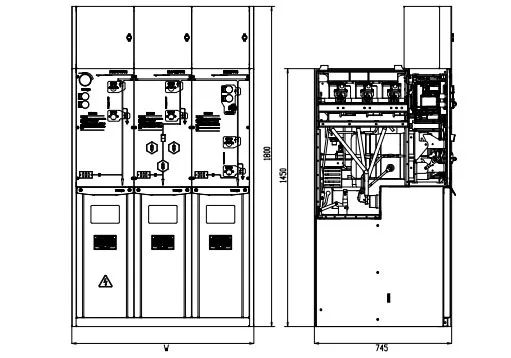

● Ang mga sukat ng base na bakal na channel ay dapat ihanda ayon sa mga guhit ng tagagawa
Ang wastong paghahanda ng pundasyon ay nakakatulong na matiyak ang tumpak na pag-install, maaasahang koneksyon ng cable at pangmatagalang kagamitan pagganap.
| Paghahambing | Usune 11kV SF6 GIS | Tradisyonal na AIS |
| Paraan ng Pagkakabukod | SF6 gas insulated selyadong istraktura | Pagkakabukod ng hangin |
| Pangangalaga sa Kapaligiran | Hindi gaanong apektado ng alikabok, halumigmig at polusyon | Higit na umaasa sa kapaligiran ng pag-install |
| Kaligtasan | Mechanical interlocking at limang proteksyon sa kaligtasan | Ang proteksyon ay nakasalalay sa mga pamamaraan ng operasyon |
| Space sa Pag-install | Compact na disenyo | Nangangailangan ng mas malaking clearance |
| Pagpapanatili | Nabawasan ang mga kinakailangan sa pagpapanatili ng kapaligiran | Nangangailangan ng higit pang pangangalaga sa kapaligiran |
| Operasyon | Kinokontrol na pagkakasunud-sunod ng paglipat | Mas mataas na pag-asa sa karanasan ng operator |
Ginamit ng isang customer ang Usune 11kV SF6 GIS para sa isang pang-industriyang sistema ng pamamahagi ng kuryente kung saan ligtas ang paglipat at limitado Ang espasyo sa pag-install ay mga pangunahing alalahanin. Pagkatapos ng pag-install, na-highlight ng customer ang compact cabinet structure at mekanikal na interlocking, na ginawang mas kontrolado ang mga pang-araw-araw na pagpapatakbo ng paglipat at nabawasan ang panganib ng hindi tama operasyon.
Para sa isang application sa proteksyon ng transpormer, pinili ng customer ang configuration ng vacuum circuit breaker na may proteksyon batay sa relay. Nalaman ng customer na kapaki-pakinabang ang function ng awtomatikong biyahe at malinaw na pagkakasunud-sunod ng pagpapatakbo pagtugon sa mga abnormal na kasalukuyang kondisyon habang pinapasimple ang nakagawiang operasyon.
Sa panahon ng operasyon ng site, partikular na pinahahalagahan ng mga customer ang limang sistema ng interlock ng kaligtasan. Ang kinakailangang pagkakasunod-sunod sa pagitan ang cable door, grounding switch at load break switch ay ginawang mas malinaw ang mga pamamaraan sa pagpapanatili at nakatulong na maiwasan ang hindi ligtas access sa cable compartment.
Zhejiang Usune Electric Co.,Ltd. ay nagtatag ng isang komprehensibong sistema ng pamamahala ayon sa ISO 9001 Quality Management System, ISO 14001 Environmental Management System at ISO 45001 Occupational Health and Safety Management Sistema.
Upang matugunan ang mga kinakailangan sa internasyonal na merkado, ang Usune medium-voltage switchgear na mga produkto ay pumasa sa nauugnay na IEC at GB ang mga karaniwang uri ng pagsubok at mga naaangkop na produkto ay nakakuha ng sertipikasyon ng CE. Ang mahigpit na kontrol sa kalidad ay ipinatupad sa buong proseso ng pagmamanupaktura, inspeksyon at pagsubok upang matiyak ang maaasahang pagganap para sa pandaigdigang pamamahagi ng kuryente mga aplikasyon.
Pinipigilan ng mekanikal na interlocking ang mga maling pagkakasunud-sunod ng paglipat sa pagitan ng mga switch ng break ng load, mga circuit breaker at grounding switch. Nakakatulong itong protektahan ang mga operator at kagamitan sa panahon ng operasyon at pagpapanatili.
Bago ang pag-install, dapat suriin ng mga customer ang mga kondisyon ng transportasyon, katayuan ng tagapagpahiwatig ng presyon, hawakan ng operating kakayahang magamit at pagganap ng mekanikal na operasyon. Ang anumang pinsala o nawawalang bahagi ay dapat iulat kaagad.
Ito ay angkop para sa mga substation ng transpormador, mga plantang pang-industriya, mga pasilidad sa komersyo, mga proyektong pang-imprastraktura at ibang 11kV medium-voltage distribution system na nangangailangan ng maaasahan at ligtas na operasyon.
Pinagsasama ng Usune ang SF6 gas insulation technology, mechanical safety interlocking, maaasahang operating mechanism at mahigpit na kontrol sa kalidad upang magbigay ng ligtas at compact na solusyon para sa modernong 11kV medium-voltage distribution network.
