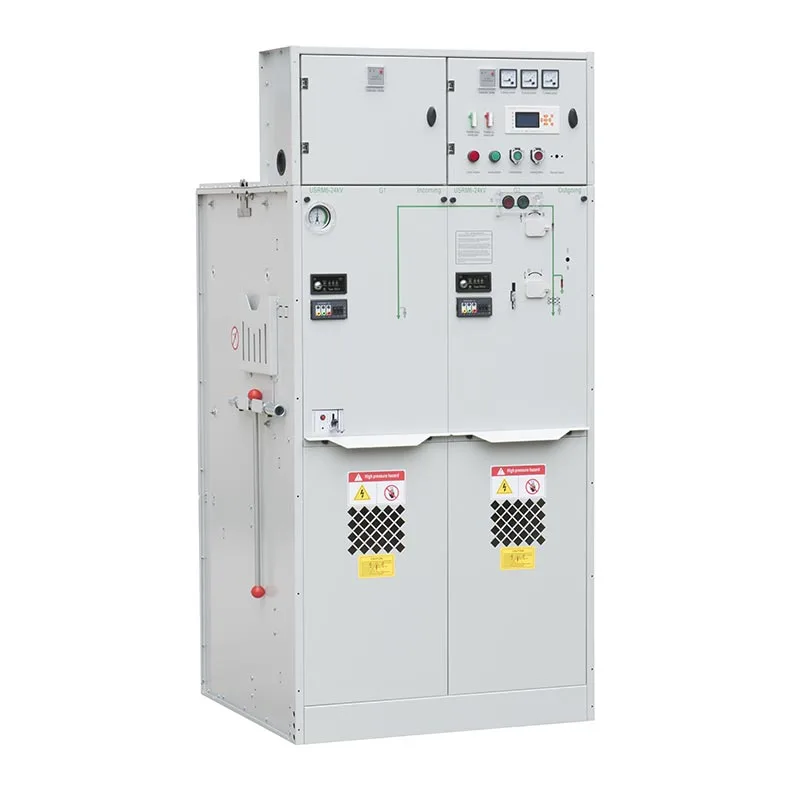

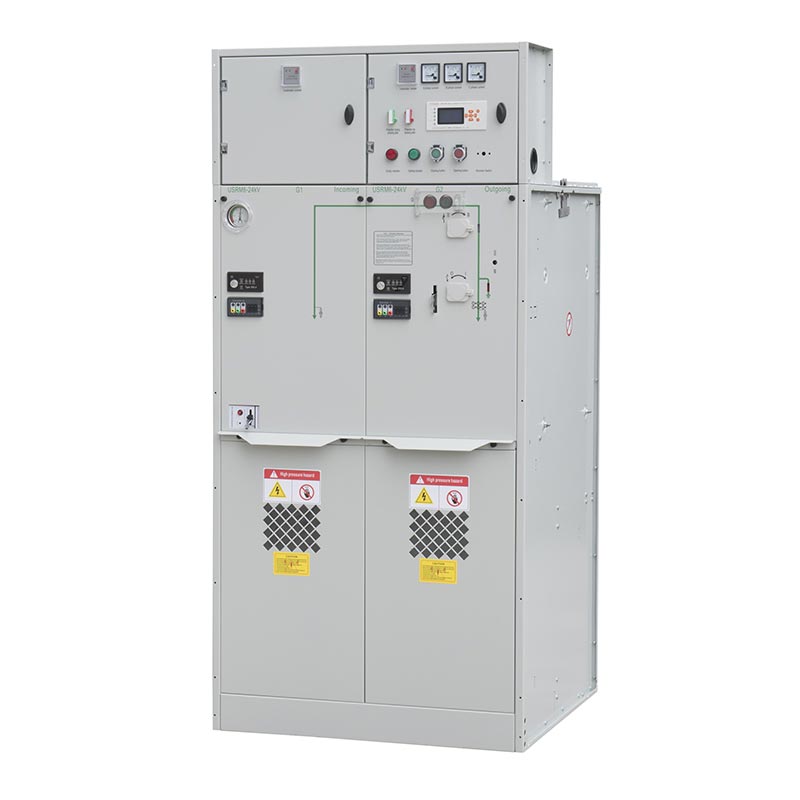

Ang Usune 24kV Gas Insulated Switchgear ay magagamit na may iba't ibang functional unit upang tumugma sa partikular na pamamahagi kinakailangan. Ang C unit ay isang Load Break Switch Unit para sa load switching at distribution control, ang F unit ay isang Load Break Switch-Fuse Combination Unit para sa proteksyon ng transpormer at feeder, at ang V unit ay isang Circuit Breaker Unit para sa mga application na nangangailangan ng mga advanced na switching at mga function ng proteksyon.
Sa pamamagitan ng compact na nakapaloob na istraktura, flexible functional configuration at maaasahang insulation performance, Usune nagbibigay ng praktikal na solusyon para sa mga customer na naghahanap upang mapabuti ang kaligtasan ng pamamahagi ng kuryente habang binabawasan ang pag-install espasyo.
Ang sealed gas-insulated na disenyo ay naglalagay ng mga pangunahing electrical component sa loob ng isang nakapaloob na cabinet, na binabawasan ang mga ito pagkakalantad sa alikabok, kahalumigmigan at panlabas na kontaminasyon. Ang compact na istraktura na ito ay tumutulong sa pag-optimize ng espasyo sa pag-install at ay partikular na angkop para sa mga substation, industriyal na halaman at mga proyektong pamamahagi sa lunsod kung saan may available na espasyo limitado.
Sinusuportahan ng Usune 24kV Gas Insulated Switchgear ang iba't ibang functional configuration ayon sa distribution network kinakailangan. Ang C unit ay gumagamit ng Load Break Switch para sa maaasahang load switching, ang F unit ay pinagsasama ang isang load break lumipat gamit ang mga piyus para sa proteksyon ng transpormer at feeder, habang ang V unit ay gumagamit ng circuit breaker para sa mga aplikasyon nangangailangan ng mas komprehensibong paglipat at mga kakayahan sa proteksyon.
Ang switchgear ay idinisenyo para sa mga nakapaligid na temperatura mula -40°C hanggang +50°C, na may 24 na oras na average na temperatura na hindi lampas sa 35°C. Magagamit ito sa mga altitude hanggang 4,000 m, habang ang espesyal na atensyon ay dapat ibigay sa pagsingil ng gas presyon kapag ang kagamitan ay naka-install sa itaas 1,000 m. Para sa mga pag-install sa mataas na altitude, ang huling configuration dapat kumpirmahin sa Usune ayon sa aktwal na mga kondisyon ng pagpapatakbo.
Ang nakapaloob na istraktura ay nakakatulong na mabawasan ang impluwensya ng kontaminasyon sa kapaligiran sa mga panloob na bahagi, na maaari gawing simple ang karaniwang pamamahala ng kagamitan. Ginagawa nitong angkop ang switchgear para sa mga customer na nangangailangan ng maaasahan medium-voltage na kagamitan na may pinababang karga ng trabaho sa pagpapanatili.
Ang karaniwang taas ng serbisyo ay hanggang 4,000 m. Kapag naka-install ang kagamitan sa taas na mas mataas sa 1,000 m, ang presyon ng pagsingil ay maaaring iakma ayon sa aktwal na altitude ng pag-install. Para sa mga pag-install na higit sa 2,000 m, ang espesyal na pagsasaalang-alang ay dapat ibigay sa pinababang presyon ng atmospera at ang mga resultang kinakailangan sa pagkakabukod.
Ang kagamitan ay idinisenyo para sa ambient temperature range na -40°C hanggang +50°C, na may average na temperatura na higit sa 24 oras na hindi hihigit sa 35°C. Ang malawak na hanay ng temperatura ng pagpapatakbo ay nagbibigay-daan sa switchgear na magsilbi sa parehong malamig na rehiyon at mga aplikasyon sa mainit na klima kapag ang pangkalahatang kondisyon ng proyekto ay nakakatugon sa mga tinukoy na kinakailangan.
Ang kamag-anak na kahalumigmigan ay idinisenyo para sa mga kondisyon na hindi hihigit sa 95% sa loob ng 24 na oras at hindi hihigit sa 90% sa isang buwanang batayan. Ang kapaligiran sa pag-install ay dapat ding libre mula sa mga sumasabog o kinakaing unti-unti na mga gas na maaari negatibong nakakaapekto sa kagamitan.
Ang switchgear ay dapat na naka-install sa mga lokasyon na walang paputok o kinakaing unti-unting mga gas o matinding pagkabigla at epekto. Ang Ang antas ng kontaminasyon sa kapaligiran ay hindi dapat lumampas sa Antas III ayon sa GB/T 5582. Mga espesyal na kondisyon sa pagpapatakbo dapat na ipaalam sa tagagawa bago ang produksyon upang ang naaangkop na pagsasaayos ng kagamitan ay maaaring nakumpirma.
Ang C unit ay idinisenyo para sa medium-voltage load switching at distribution control. Nagbibigay ito ng praktikal configuration para sa mga application ng feeder at network kung saan kinakailangan ang maaasahang paglipat ng load nang hindi nangangailangan ng a pagsasaayos ng proteksyon na nakabatay sa circuit breaker.
Ang F unit ay pinagsasama ang isang load break switch na may mga piyus upang magbigay ng switching at proteksyon function. Ito ay partikular na angkop para sa mga application ng transformer feeder kung saan ang mga compact na kagamitan at epektibong proteksyon sa short-circuit kinakailangan.
Gumagamit ang V unit ng circuit breaker para sa mga application na nangangailangan ng mas komprehensibong switching at mga function ng proteksyon. Ito ay angkop para sa medium-voltage distribution system kung saan ang circuit interruption at protection coordination ay mahahalagang pangangailangan.
| Hindi. | Mga bagay | Yunit | I-load ang switch unit | yunit ng kumbinasyon | Yunit ng circuit breaker |
| 1 | Na-rate na boltahe | kV | 12/24 | 12/24 | 12/24 |
| 2 | Na-rate na dalas | Hz | 50 | 50 | 50 |
| 3 | Na-rate ang kasalukuyang | A | 630 | 125 (depende sa kasalukuyang fuse) | 630 |
| 4 | Na-rate na antas ng pagkakabukod‑1min Ang dalas ay lumalaban sa boltahe‑Inter phase, lupa | kV | 42/65 | 42/65 | 42/65 |
| Na-rate na antas ng pagkakabukod‑1min Ang dalas ay makatiis sa boltahe-nagbubukod na distansya | kV | 48/79 | 48/79 | 48/79 | |
| Na-rate na antas ng pagkakabukod‑1min Ang dalas ay lumalaban sa boltahe‑Pagkontrol at auxiliary circuit | kV | 2/2 | 2/2 | 2/2 | |
| Na-rate na antas ng pagkakabukod‑Lighting impulse ay lumalaban sa boltahe‑Inter phase, ground | kV | 75/125 | 75/125 | 75/125 | |
| Na-rate na antas ng pagkakabukod‑Ang lighting impulse ay nakatiis sa boltahe-nagbubukod na distansya | kV | 85/145 | 85/145 | 85/145 | |
| 5 | Ang na-rate na maikling circuit ay makatiis sa kasalukuyang | kA/s | 25/4 | —— | 25/4 |
| 6 | Na-rate na peak makatiis sa kasalukuyang | kA | 63 | —— | 63 |
| 7 | Rated short circuit paggawa ng kasalukuyang | kA | 63 | Limitado ng HV fuse | 63 |
| 8 | Rated short circuit breaking kasalukuyang | kA | —— | Limitado ng HV fuse | 25/25 |
| 9 | Rated transmission kasalukuyang | A | —— | 1700/1400 | —— |
| 10 | Rated aktibong load breaking kasalukuyang | A | 630 | —— | —— |
| 11 | Na-rate na closed‑loop breaking current | A | 630 | —— | 630 |
| 12 | Mechanical life-load break switch/CB | Mga oras | 10000 | 10000 | 20000 |
| Mechanical life‑Isolation/ground switch | Mga oras | 5000 | 5000 | 5000 | |
| 13 | Circuit resistance | μΩ | ≤150 | —— | ≤150 |
| 14 | Rated charging pressure（20℃ gauge pressure） | MPa | 0.04 | 0.04 | 0.04 |
| 15 | Gas taunang kamag-anak na rate ng pagtagas | % | 0.05 | 0.05 | 0.05 |
| 16 | Degree sa proteksyon ng IP-Cabinet | IP4X | IP4X | IP4X | |
| Degree ng proteksyon ng IP‑Gas tank | IP67 | IP67 | IP67 |
Ang Usune 24kV Gas Insulated Switchgear ay maaaring gamitin sa mga pang-industriyang planta kung saan maaasahang medium-voltage switching at ang proteksyon ay mahalaga para sa patuloy na produksyon. Nakakatulong ang compact enclosure na i-optimize ang espasyo sa silid ng kuryente, habang ang C, F at V na mga pagsasaayos ay nagpapahintulot sa kagamitan na itugma sa iba't ibang feeder at transpormer kinakailangan.
Ang mga unit ng F at V ay maaaring i-configure para sa mga application ng transpormer at feeder kung saan gumagana ang proteksyon at paglipat kailangang isama sa isang compact medium-voltage system. Ang nakapaloob na disenyo ay tumutulong din na protektahan ang panloob mga sangkap mula sa kontaminasyon sa kapaligiran.
Ang mga substation sa lunsod, komersyal na pasilidad at mga proyektong pang-imprastraktura ay kadalasang may mahigpit na kinakailangan para sa kagamitan laki at pagiging maaasahan ng pagpapatakbo. Ang compact na disenyo ng Usune 24kV Gas Insulated Switchgear ay ginagawa itong angkop para sa mga proyekto kung saan limitado ang espasyo sa pag-install at kinakailangan ang maaasahang pamamahagi ng medium-voltage.
Gumagamit ang Gas Insulated Switchgear ng isang nakapaloob at compact na istraktura, na nagbibigay-daan sa kinakailangang paglipat at proteksyon mga function na isasama sa isang mas maliit na bakas ng pag-install. Tradisyunal na air-insulated switchgear sa pangkalahatan nangangailangan ng mas maraming electrical clearance, na nagreresulta sa mas mataas na mga kinakailangan sa espasyo.
Ang nakapaloob na istraktura ng Usune Gas Insulated Switchgear ay binabawasan ang direktang pagkakalantad ng mga panloob na bahagi ng kuryente sa alikabok, halumigmig at panlabas na kontaminasyon. Ang tradisyonal na air-insulated na kagamitan ay higit na nakadepende sa nakapalibot na kapaligiran sa pag-install at maaaring mangailangan ng karagdagang proteksyon sa kapaligiran sa mga hinihinging lokasyon.
Ang C, F at V units ay nagbibigay-daan sa mga customer na pumili ng iba't ibang switching at protection function ayon sa kanilang mga kinakailangan sa pamamahagi. Ang modular na diskarte na ito ay nagbibigay ng higit na kakayahang umangkop kaysa sa paggamit ng isang nakapirming switchgear configuration para sa iba't ibang mga application.
Ang Usune 24kV Gas Insulated Switchgear ay idinisenyo na may reference sa naaangkop na mga pamantayan ng Chinese para sa medium-voltage switchgear at electrical equipment, kabilang ang GB 3804-2004 para sa high-voltage AC load break switch, GB 1984-2014 para sa high-voltage AC circuit breaker, GB 16926-2009 para sa high-voltage AC load break switch-fuse na kumbinasyon at GB 1985-2014 para sa high-voltage AC isolation at grounding switch.
Tinutukoy din ng kagamitan ang GB 3906-2006 para sa 3.6kV–40.5kV AC metal-enclosed switchgear at controlgear, GB/T 11022-2011 para sa mga karaniwang teknikal na kinakailangan ng high-voltage switchgear at controlgear, GB 4208-2008 para sa enclosure proteksyon, GB/T 5582-1993 para sa mga antas ng polusyon sa panlabas na pagkakabukod at DL/T 404-2007 para sa AC metal-enclosed switchgear at controlgear.
Kasama sa iba pang naaangkop na mga kinakailangan ang GB/T 13384-2008 para sa mga teknikal na kondisyon ng mekanikal at elektrikal na produkto, GB 191-2008 para sa packaging at mga marka ng transportasyon at GB 311.1-2012 para sa insulation coordination ng mataas na boltahe kagamitan sa paghahatid at pamamahagi. Ang huling naaangkop na mga pamantayan ay dapat kumpirmahin ayon sa produkto pagsasaayos at target na merkado.
Ang usune medium-voltage switchgear ay inilapat sa mga pang-industriyang proyekto tulad ng mga kemikal na halaman at pagmamanupaktura mga pasilidad. Nakatuon ang mga customer sa matatag na operasyon, compact na pag-install at maaasahang pagganap ng proteksyon. Ang ang sealed gas-insulated na istraktura ay nakakatulong na mabawasan ang impluwensya ng alikabok, kahalumigmigan at mga kondisyon sa kapaligiran, pagsuporta pangmatagalang pagiging maaasahan ng kagamitan.
Ang mga produkto ng Usune ay naibigay para sa imprastraktura at mga proyektong nauugnay sa enerhiya, kabilang ang mga istasyon ng hydropower, langis mga pasilidad ng imbakan at mga proyekto sa transportasyon. Pinahahalagahan ng mga customer ang flexible C, F at V functional configuration, na nagpapahintulot sa switchgear na iakma para sa iba't ibang mga kinakailangan sa paglipat, proteksyon at pamamahagi.
Batay sa mga aplikasyon ng proyekto, higit na pinahahalagahan ng mga customer ang Usune switchgear para sa compact na disenyo nito, at maaasahan pagganap ng pagkakabukod, nababaluktot na pagsasaayos at mababang mga kinakailangan sa pagpapanatili. Nakakatulong ang modular na istraktura pinipili ng mga customer ang mga angkop na solusyon ayon sa iba't ibang sistema ng pamamahagi ng medium-voltage.
Zhejiang Usune Electric Co.,Ltd. ay nagtatag ng isang komprehensibong sistema ng pamamahala ng kalidad ayon sa ISO 9001 Quality Management System, ISO 14001 Environmental Management System at ISO 45001 Occupational Health and Safety Management Sistema.
Upang matugunan ang iba't ibang mga kinakailangan sa merkado, ang Usune 24kV Gas Insulated Switchgear ay pumasa sa may-katuturang uri ng pamantayang IEC at GB mga pagsubok at nakakuha ng sertipikasyon ng CE. Ang mga produkto ay ginawa sa ilalim ng mahigpit na mga pamamaraan ng kontrol sa kalidad upang suportahan maaasahang pagganap, kaligtasan at pagsunod para sa mga global medium-voltage power distribution applications.
Ang tinukoy na hanay ng ambient temperature ay -40°C hanggang +50°C, na may average na temperatura sa loob ng 24 na oras na hindi hihigit sa 35°C.
Ang tinukoy na kamag-anak na halumigmig ay hindi hihigit sa 95% sa loob ng 24 na oras at hindi hihigit sa 90% sa isang buwanang batayan. Ang kagamitan ay dapat na naka-install sa isang kapaligiran na walang paputok o kinakaing unti-unting mga gas at sa loob ng tinukoy antas ng polusyon.
Oo. Ang C, F at V functional unit ay maaaring mapili ayon sa network ng pamamahagi ng customer, paglipat at mga kinakailangan sa proteksyon. Para sa mga espesyal na kapaligiran sa pagpapatakbo, dapat ibigay ng mga customer ang mga nauugnay na kundisyon bago pag-order upang masuri ni Usune ang naaangkop na configuration.
Ang disenyo ng produkto ay tumutukoy sa mga naaangkop na pamantayan ng GB at DL/T, kabilang ang mga kinakailangan na sumasaklaw sa mga switch ng break ng load, mga circuit breaker, kumbinasyon ng fuse, switchgear na may kasamang metal, proteksyon ng enclosure, koordinasyon ng pagkakabukod at pangkalahatang teknikal na kinakailangan para sa high-voltage switchgear.
Zhejiang Usune Electric Co.,Ltd. nagbibigay ng medium-voltage na kagamitang elektrikal para sa iba't ibang pamamahagi ng kuryente kinakailangan. Pinagsasama ng 24kV Gas Insulated Switchgear ang isang compact enclosed structure na may flexible C, F at V functional units, na nagpapahintulot sa mga customer na i-configure ang kagamitan ayon sa mga partikular na kinakailangan sa network.
Sinusuportahan din ng Usune ang teknikal na komunikasyon para sa mga espesyal na kondisyon ng operating. Para sa mga application na kinasasangkutan ng mataas altitude, matinding temperatura o iba pang hindi karaniwang kondisyon sa kapaligiran, ang mga customer ay maaaring magbigay ng mga detalye ng proyekto bago mag-order upang maayos na masuri ang configuration ng kagamitan at operating parameters.
