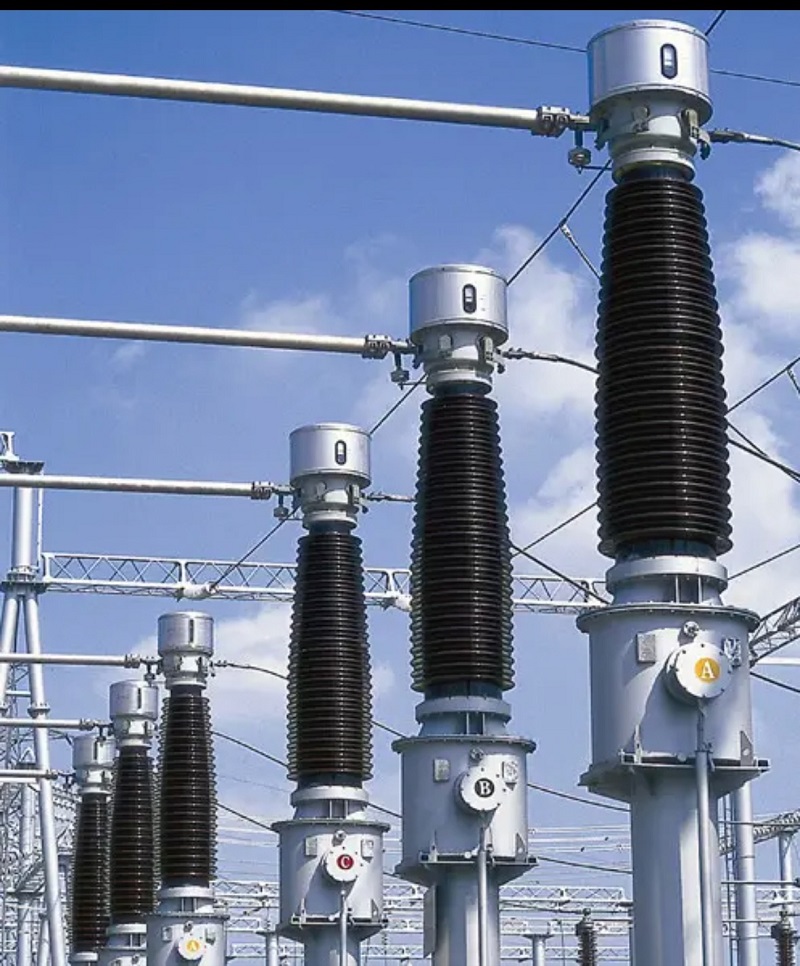

LB6-110kV Kasalukuyang Transformeray isang high-voltage current transformer na idinisenyo para sa kasalukuyang pagsukat, pagsukat ng enerhiya at proteksyon ng relay sa 110kV AC power system. Angkop para sa 50Hz at 60Hz na mga de-koryenteng network, ang transpormer na ito ay nagbibigay ng matatag na pagganap at mataas na katumpakan ng pagsukat para sa mga substation, power transmission system at mga pasilidad ng pang-industriya na kapangyarihan.
Gamit ang advanced na oil-immersed insulation technology at isang ganap na selyadong istraktura, ang LB6-110kV Current Transformer ay naghahatid ng mahusay na electrical insulation, maaasahang operasyon at mahabang buhay ng serbisyo sa ilalim ng hinihingi ng mataas na boltahe na mga kondisyon sa pagtatrabaho.
Ang kasalukuyang transpormer ng serye ng LB6-110kV ay gumagamit ng isang propesyonal na disenyo para sa mga aplikasyon ng kuryente na may mataas na boltahe. Ang modelo ng produkto ay kumakatawan sa mga pangunahing teknikal na tampok nito:
Ang transpormer ay nilagyan ng maramihang pangalawang windings, kabilang ang isang metering winding na may katumpakan klase 0.5 at tatlong proteksyon windings. Ang maramihang pangalawang paikot-ikot na pagsasaayos ay nagbibigay-daan sa maaasahang kasalukuyang pagsukat at mga function ng proteksyon para sa iba't ibang mga kinakailangan sa power system.
LB6-110kV Kasalukuyang Transformersumusuporta sa maramihang kasalukuyang mga pagsasaayos ng ratio sa pamamagitan ng pagbabago ng paraan ng koneksyon ng panlabas na piraso ng pagkonekta sa conservator ng langis. Kapag konektado sa serye, ang kasalukuyang ratio ay a/c, habang ang parallel na koneksyon ay nagbibigay ng kasalukuyang ratio na 2*a/c.
Ang flexible na disenyong ito ay nagbibigay-daan sa parehong modelo ng transpormer na umangkop sa iba't ibang mga kinakailangan sa pagpapatakbo, binabawasan ang mga gastos sa pagpapalit ng kagamitan at pagpapabuti ng kakayahang magamit sa mga high-voltage power system.
Ang LB6-110kV Current Transformer ay idinisenyo upang gumana nang mapagkakatiwalaan sa ilalim ng iba't ibang mga kondisyon sa kapaligiran:
Para sa mga application na may mas mababang temperatura o espesyal na mga kinakailangan sa kapaligiran, ang mga customized na solusyon ay maaaring talakayin sa tagagawa ayon sa mga kondisyon ng proyekto.
Ang LB6-110kV Current Transformer ay gumagamit ng oil-immersed structure na binubuo ng fuel tank, transformer body, porcelain bushing, oil conservator at expander. Ang katawan ng transpormer ay nahuhulog sa insulating oil at naglalaman ng pangunahin at pangalawang paikot-ikot na idinisenyo para sa matatag na pagganap ng kuryente.
Ang pangunahing paikot-ikot ay gumagamit ng isang hugis-U na istraktura. Ang pangunahing insulation system ay gumagamit ng capacitive oil-paper insulation technology, na may maraming capacitive screen na nakaayos sa pagitan ng mga layer ng insulation. Ang panloob na screen ay kumokonekta sa mataas na potensyal habang ang panlabas na screen ay naka-ground, na nagpapahusay sa pagganap ng pagkakabukod at kaligtasan sa pagpapatakbo.
Ang pangunahing paikot-ikot na konduktor ay nahahati sa dalawang seksyon na may apat na terminal na konektado sa conservator ng langis. Ang kasalukuyang ratio ay maaaring iakma sa pamamagitan ng mga pagbabago sa panlabas na mga kable, na nagbibigay ng nababaluktot na mga opsyon sa pagsasaayos.
Ang pangalawang paikot-ikot ay naka-install sa isang suporta sa ibaba ng pangunahing paikot-ikot. Ang lahat ng mga pangalawang terminal at panlabas na mga terminal ng screen ay konektado sa junction box sa tangke ng transpormer, na tinitiyak ang maginhawang pag-install at pagpapanatili.
Nagtatampok ang LB6-110kV Current Transformer ng praktikal na disenyo ng koneksyon na may mga panlabas na wiring clamp na naka-install sa ilalim ng junction box. Ang mga grounding bolts ay ibinibigay sa parehong kahon ng junction at tangke ng gasolina, na nagbibigay-daan sa ligtas na saligan ng pangalawang paikot-ikot at ang kumpletong istraktura ng transpormer.
Ang transpormer ay gumagamit ng pagbabawas ng mga katangian ng polarity. Kapag ang pangunahing kasalukuyang dumadaloy mula P1 hanggang P2, ang pangalawang kasalukuyang dumadaloy sa panlabas na circuit mula S1 hanggang S2 o S3, na tinitiyak ang tumpak na pagpapadala ng kasalukuyang para sa mga sistema ng pagsukat at proteksyon.
Dahil sa mataas na boltahe na pagganap nito at maaasahang mga function ng proteksyon, ang LB6-110kV Current Transformer ay malawakang ginagamit sa:
Pinagsasama ng LB6-110kV Current Transformer ang tumpak na pagsukat, maaasahang pagkakabukod, nababaluktot na disenyo ng kasalukuyang ratio at operasyong mababa ang pagpapanatili. Tinitiyak ng ganap na selyadong istraktura ng oil-immersed nito ang matatag na pagganap sa mga high-voltage na kapaligiran, na ginagawa itong isang maaasahang solusyon para sa mga modernong power system na nangangailangan ng ligtas at tuluy-tuloy na operasyon.
