Ang KYN61-40.5 indoor metal-clad withdrawable AC switchgear ay idinisenyo para sa 40.5kV, 50/60Hz three-phase AC power distribution system. Pinagtibay ang ABB standardized outline na disenyo at mga konsepto ng interface ng tao-machine, ito Pinagsasama ng high-voltage switchgear ang napatunayang istraktura ng kompartamento ng KYN61 sa ABB-style na pang-industriya na hitsura at advanced na mga tampok sa kaligtasan ng pagpapatakbo.
Idinisenyo para sa maaasahang medium-voltage na mga aplikasyon ng pamamahagi ng kuryente, ang Ang KYN61-40.5 Switchgear ay nagbibigay ng mahusay na mekanikal na lakas, elektrikal pagganap, at kaginhawaan sa pagpapanatili para sa mga substation, power plant, at mga sistema ng kapangyarihang pang-industriya.

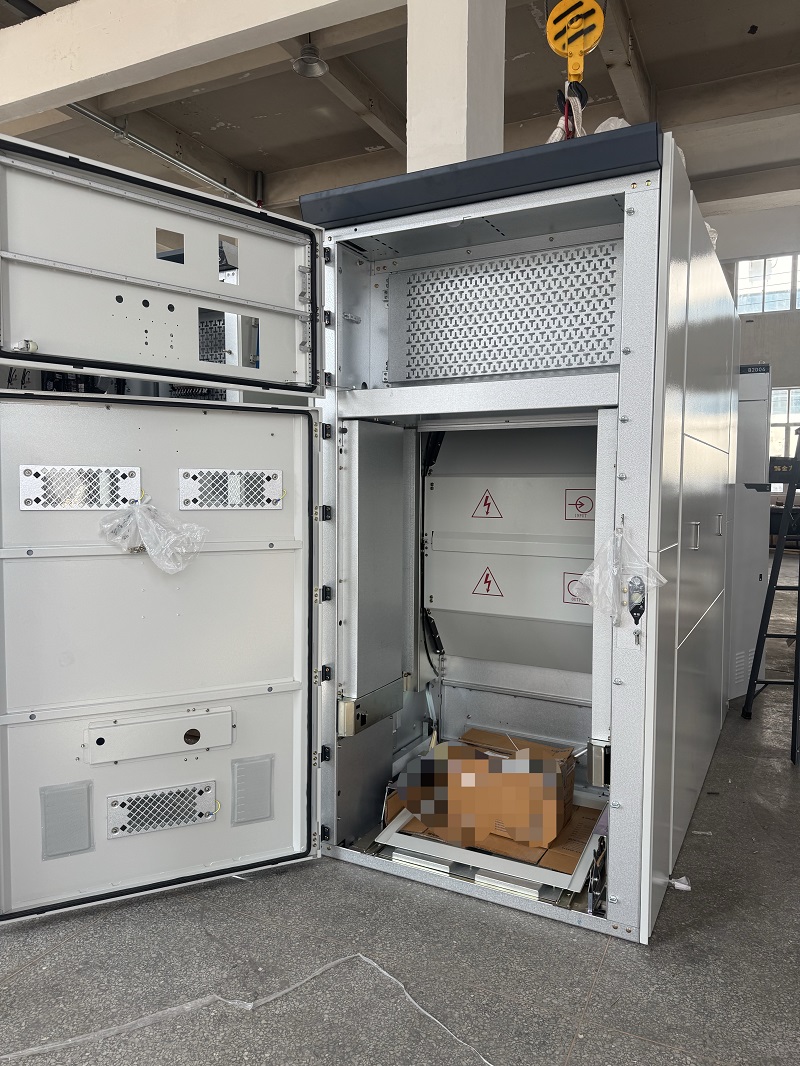

Ang cabinet body ng KYN61-40.5 Switchgear ay ginawa gamit ang mataas na kalidad aluminum-zinc coated steel plates na pinoproseso ng CNC bending technology. Ang ang istraktura ay gumagamit ng isang high-strength bolted assembly method nang walang welding, na tinitiyak mahusay na higpit ng cabinet, katumpakan ng dimensional, at pangmatagalang mekanikal na katatagan.
Ang mga karaniwang sukat ng cabinet ay:
Ang enclosure ay nahahati sa pamamagitan ng grounded metal partitions sa apat na independyente mga compartment:
Ang bawat kompartimento ay nagtatampok ng isang independiyenteng channel ng pagluwag ng presyon upang mabisa pakawalan ang panloob na presyon ng arko at pagbutihin ang kaligtasan ng pagpapatakbo.
Ang front panel ng KYN61-40.5 Switchgear ay gumagamit ng pinagsamang disenyo ng operasyon. Ang window ng pagtingin sa instrumento, mekanikal na operating handle, posisyon ng handcart indicator, locking mechanism, at mga label ng babala ay nakaayos sa isang malinaw at organisadong layout, na nagpapahintulot sa mga operator na mabilis na matukoy ang katayuan ng kagamitan.
Ang mga naka-optimize na ventilation grilles ay nagbibigay ng mahusay na pag-alis ng init habang pinapanatili malinis at pare-parehong hitsura ng cabinet. Ang rating ng proteksyon ng enclosure ay umabot IP4X, at ang antas ng proteksyon ay IP2X kapag ang pinto ng kompartamento ng circuit breaker ay binuksan.
Ang KYN61-40.5 Switchgear ay ganap na katugma sa ABB HD4 at VD4-40.5 withdrawable vacuum circuit breaker, pati na rin ang mga ABB REF series protection relay. Ginagawa nitong perpektong solusyon para sa mga proyektong nangangailangan ng switchgear na katugma sa ABB mga pagsasaayos.
Ang ma-withdraw na handcart ay gumagamit ng isang floor-mounted screw propulsion mechanism, nagbibigay ng maayos na operasyon at mahusay na pagpapalitan para sa ABB vacuum circuit mga breaker. Ang kumpletong five-prevention interlocking system ay nagsasama ng mekanikal at mga function ng proteksyon sa kaligtasan ng elektrikal ayon sa mga konsepto ng lohika ng kaligtasan ng ABB.
Ang disenyo, insulation clearance, mekanikal na istraktura, at electrical performance ng KYN61-40.5 Switchgear ay sumusunod sa mga internasyonal na pamantayan kabilang ang:
Sinusuportahan ng switchgear ang mga kinakailangan ng proyekto kabilang ang mga pagsubok sa pagtaas ng temperatura, short-circuit withstand tests, at internal arc classification tests, ginagawa ito angkop para sa hinihingi ang mataas na boltahe na mga aplikasyon ng pamamahagi ng kuryente.
Ang switchgear ay gumagamit ng ABB-style cabinet na hitsura at standardized na operasyon disenyo ng interface, na nagbibigay ng isang propesyonal na pang-industriya na hitsura at maginhawa karanasan sa operasyon.
Ang bolted modular assembly structure ay nagpapabuti sa cabinet rigidity, pinapasimple pag-install, at nagbibigay-daan sa mas madaling pagpapanatili at pagpapalawak sa hinaharap.
Ang mga grounded na partisyon ng metal ay lumikha ng mga hiwalay na functional compartment, pagpapabuti kaligtasan ng operator at pagbibigay ng epektibong panloob na proteksyon sa pagluwag sa presyon ng arko.
Ang switchgear ay espesyal na idinisenyo upang tumugma sa ABB 40.5kV vacuum circuit breaker at mga aparatong proteksiyon, na nagbibigay ng mahusay na pagpapalitan at sistema pagsasama.
Sa proteksyon ng enclosure ng IP4X at advanced na disenyo ng kaligtasan, ang KYN61-40.5 Ang switchgear ay angkop para sa mga substation, mga pasilidad sa pagbuo ng kuryente, pang-industriya mga halaman, at iba pang mga proyekto ng pamamahagi ng medium-voltage.
Ang KYN61-40.5 Switchgear ay malawakang ginagamit sa:
Sa disenyong tugma sa ABB, matatag na mekanikal na konstruksyon, advanced na kaligtasan proteksyon, at pagsunod sa mga pamantayan ng IEC, ibinibigay ng KYN61-40.5 Switchgear isang maaasahang solusyon para sa mga kinakailangan sa pamamahagi ng katamtamang boltahe ng kuryente. Naghahatid ito mahabang buhay ng serbisyo, maginhawang pagpapanatili, at matatag na operasyon para sa kritikal na kapangyarihan mga aplikasyon sa buong mundo.
