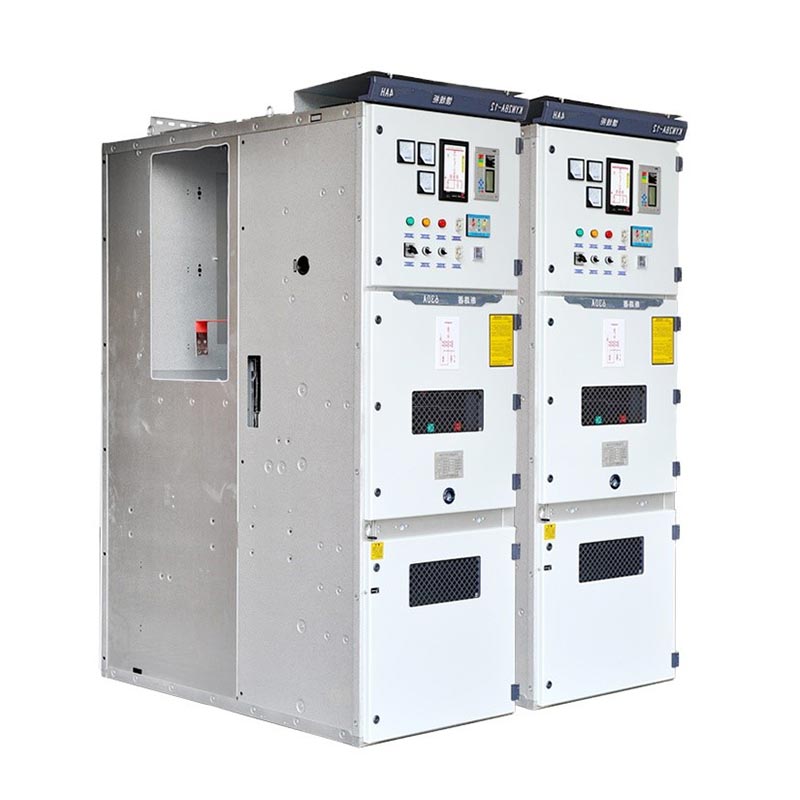

Ang Usune Kyn28 Switchgear 6kV ay isang panloob na AC armored withdrawable metal-enclosed switchgear, na angkop para sa 3.6kV~12kV mga antas ng boltahe, 50/60Hz three-phase AC power system, at isang pangunahing control at proteksyon na device sa power proseso ng paghahatid at pamamahagi. Binuo at ginawa nang nakapag-iisa ng Zhejiang Usune Electric, ito produkto isinasama ang mga advanced na konsepto ng disenyo at mature na proseso ng pagmamanupaktura, pagbabalanse ng kaligtasan, pagiging maaasahan, at pagiging praktikal. Natutugunan nito ang mga pangangailangan sa pamamahagi ng kuryente ng single busbar at single busbar segmented system, na nakakamit ng malakihan aplikasyon sa mga industriya ng kuryente, metalurhiya, kemikal, at konstruksiyon, na nag-aambag sa ligtas at mahusay pagpapatakbo ng mga pandaigdigang sistema ng kuryente na may matatag na pagganap.
Mababang boltahe switchgear
Katamtamang boltahe switchgear
| Parameter | Pagtutukoy |
| Na-rate na Boltahe | 6kV (Sumasaklaw sa 3.6kV~12kV) |
| Na-rate na Dalas | 50Hz/60Hz |
| Na-rate na Kasalukuyan | 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A |
| Na-rate na Short-Time Withstand Current | 20kA~50kA (4s) |
| Rated Peak Makatiis sa Kasalukuyang | 50kA~125kA |
| Klase ng Proteksyon | IP4X |
| Pamantayan ng Tagapagpaganap | IEC 60298, GB 3906 |
Ang Kyn28 Switchgear 6kV core component, ang vacuum circuit breaker (tugma sa VS1, VD4, atbp.), ay naka-install sa isang mobile trolley. Para sa regular na pagpapanatili, pagsubok, o pagpapalit, tanging ang circuit breaker trolley lang ang kailangan inalis para sa operasyon, nang hindi na kailangang i-de-energize ang buong cabinet, na makabuluhang nagpapaikli sa oras ng pagpapanatili at pagbabawas ng epekto ng pagkawala ng kuryente. Ang troli ay unibersal at maaaring mabilis na palitan, pagpapabuti ng sistema kahusayan sa pagpapatakbo at pagpapanatili.

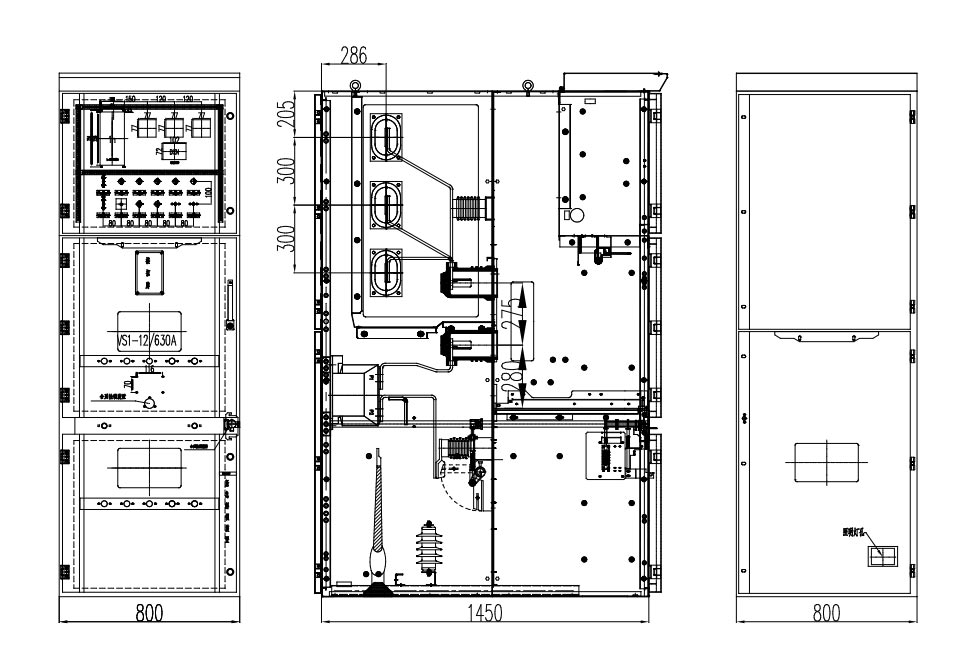

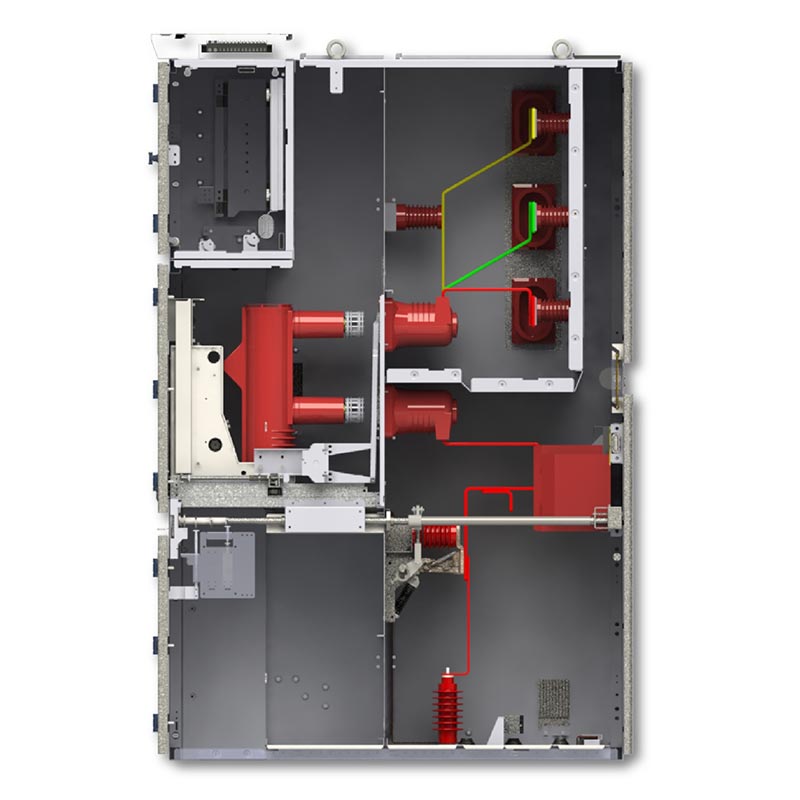

Ang kabinet ng Kyn28 Switchgear 6kV ay nahahati sa apat na independiyenteng mga compartment sa pamamagitan ng mga partisyon ng metal: isang busbar compartment, isang circuit breaker compartment, isang cable compartment, at isang mababang boltahe na kompartimento ng instrumento. Bawat isa ganap na nakahiwalay ang mga live na bahagi ng compartment, na epektibong pinipigilan ang pagkalat ng phase-to-phase at phase-to-ground short-circuit faults, pag-iwas sa cascading failures, pagbabawas ng panganib ng electric shock habang pagpapanatili, at pagpapahusay ng kaligtasan sa pagpapatakbo ng kagamitan.
Nilagyan ng mechanical + electrical dual five-prevention interlocking system, na inaalis ang maling operasyon nito pinagmulan:
- Pinipigilan ang hindi sinasadyang pagbubukas o pagsasara ng mga circuit breaker;
- Pinipigilan ang pagtulak/pag-alis ng circuit breaker trolley sa ilalim ng load;
- Pinipigilan ang pagsasara ng grounding switch habang ito ay pinalakas;
- Pinipigilan ang hindi sinasadyang pagpapasigla kapag nakasara ang grounding switch;
- Pinipigilan ang hindi sinasadyang pagpasok sa isang masiglang kompartimento.
Ang cabinet ay may isang compact na istraktura, na nagse-save ng espasyo sa pag-install. Ang modular na disenyo nito ay nagbibigay-daan para sa nababaluktot na kumbinasyon at pagpapalawak ng mga uri ng gabinete upang matugunan ang mga pangangailangan ng pagpapalawak ng sistema ng pamamahagi ng kuryente. Madali itong umangkop sa iba't ibang mga arkitektura ng system, tulad ng solong busbar at solong busbar na naka-segment na mga sistema, na nagpapadali sa hinaharap pag-upgrade at pagsasama ng system.
1. Ambient Temperature: -10 ℃ ~ +40 ℃
2. Altitude: ≤1000m (Available ang mga customized na disenyo para sa matataas na lugar na higit sa 1000m)
3. Air Humidity: Araw-araw na average na relative humidity ≤95%, buwanang average relative humidity ≤90% (non-condensing)
4. Nakapaligid na Kapaligiran: Walang kinakaing unti-unti o sumasabog na mga gas, walang malaking halaga ng alikabok, at walang nasusunog o sumasabog media
1. Power Plant Auxiliary System: Ginagamit para sa pagtanggap, pamamahagi, at pagprotekta sa power ng planta, na tinitiyak na matatag supply ng kuryente sa mga kagamitang pantulong ng generator;
2. Industrial and Mining Enterprise Power Distribution: Angkop para sa mga high-load na pang-industriyang sitwasyon tulad ng pagmimina, metalurhiya, at mga industriya ng kemikal, na nakakatugon sa kontrol ng supply ng kuryente at mga pangangailangan sa proteksyon ng overload/short-circuit ng mataas na kapangyarihan na kagamitan;
3. Mga Komersyal at Matataas na Gusali: Ginagamit sa mga substation ng malalaking shopping mall, mga gusali ng opisina, hotel, atbp., upang makamit ang ligtas na pamamahagi at pinong pamamahala ng kapangyarihan ng gusali;
4. Mga Pampublikong Substation: Bilang pangunahing kagamitan sa pamamahagi ng katamtamang boltahe ng kuryente sa mga substation sa lungsod at industriya, tinitiyak ang matatag na operasyon ng regional power grid.
Background ng Proyekto: Ang kasalukuyang switchgear sa rolling mill workshop ng steel group ay tumatanda at madalas hindi gumagana, na nakakaapekto sa patuloy na operasyon ng linya ng produksyon. High-reliability medium-boltahe switchgear ay kinakailangan para sa kapalit.
Solusyon: 28 Usune KYN28-6KV switchgear unit ang napili, tugma sa isang 10kV power distribution system, na may isang rated current na 1600A at isang short-time withstand current na 31.5kA (4s), na na-configure gamit ang VS1 vacuum circuit mga breaker.
Mga Resulta ng Pagpapatupad: Sa loob ng tatlong taon mula noong i-commissioning, ang kagamitan ay gumana nang walang anumang pagkabigo. Ang Ang limang-layer na interlocking system ay epektibong pumipigil sa maling operasyon, at iniiwasan ng compartmentalized na istraktura ang pagkalat ng mga pagkakamali. Ang katatagan ng power supply ng rolling mill production line ay bumuti ng 99.9%, na bumababa taunang pagkalugi sa downtime ng higit sa 5 milyong yuan, na nakakakuha ng mataas na papuri mula sa customer.
A: Kung ikukumpara sa tradisyonal na fixed switchgear, ang pinakamalaking bentahe ng Usune KYN28-6KV ay ang naaalis nitong disenyo. Ang circuit breaker trolley ay maaaring ilipat nang nakapag-iisa, na inaalis ang pangangailangan na patayin ang buong cabinet habang pagpapanatili, makabuluhang binabawasan ang epekto ng pagkawala ng kuryente. Kasabay nito, naka-compartmentalized ang metal-armored nito ang istraktura at komprehensibong limang-patunay na interlocking system ay nag-aalok ng pinahusay na kaligtasan. Ang modular na disenyo ay nagpapadali pagpapalawak at pagsasama-sama ng system, na umaangkop sa mga kumplikadong pangangailangan sa pamamahagi ng kuryente at nagreresulta sa mas mababang pangkalahatang mga gastos sa pagpapanatili ng lifecycle.
A: Oo. Para sa mga high-altitude na kapaligiran>1000m, i-optimize ng Usune ang disenyo ng insulation at pagpili ng bahagi. Para sa mga espesyal na kapaligiran tulad ng kinakaing unti-unti, mataas na kahalumigmigan, at maalikabok na kapaligiran, mga customized na solusyon tulad ng maaaring magbigay ng mga anti-corrosion coating, pinahusay na sealing, at dustproof na mga hadlang. Ang ikot ng produksyon para sa pamantayan ang mga customized na produkto ay humigit-kumulang 15-20 araw, depende sa pagiging kumplikado ng pagpapasadya at dami ng order.
A: Bilang pabrika ng pinagmulan, ang Usune ay nagbibigay ng buong mga serbisyo sa lifecycle: kasama sa mga pre-sale ang disenyo ng solusyon, parameter pagpili, at teknikal na konsultasyon; Kasama sa follow-up ng mga benta ang pagsubaybay sa pag-unlad ng produksyon at pagsubok sa pabrika pagtutulungan; Kasama sa mga after-sale ang libreng pag-install at pag-commissioning, pagsasanay sa operator, 1-taong warranty ng kagamitan, panghabambuhay na spare parts supply at maintenance services, at 24-hour global response sa mga teknikal na pangangailangan upang matiyak matatag na operasyon ng kagamitan.
