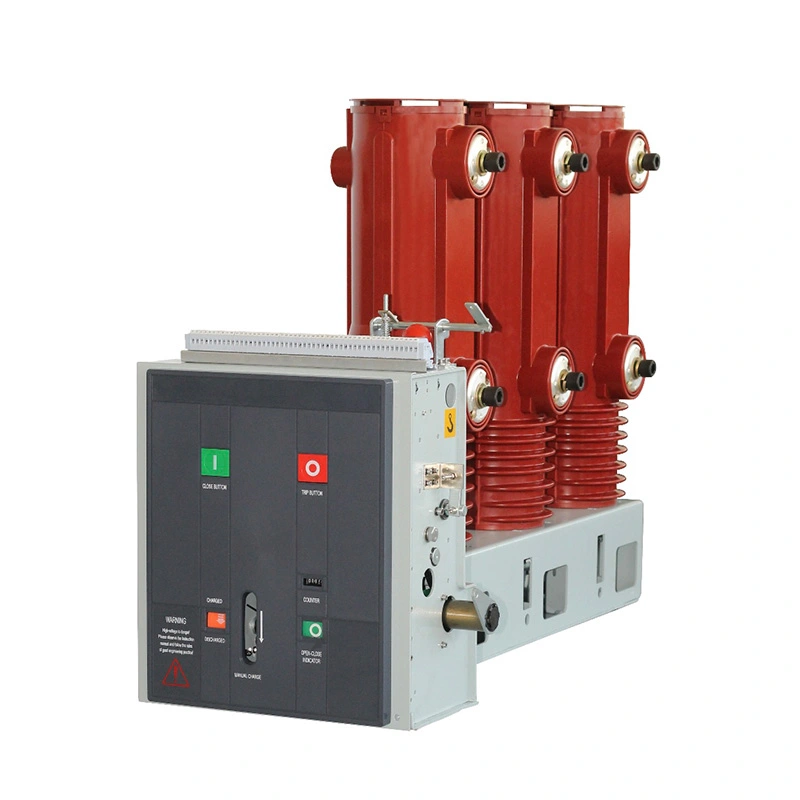

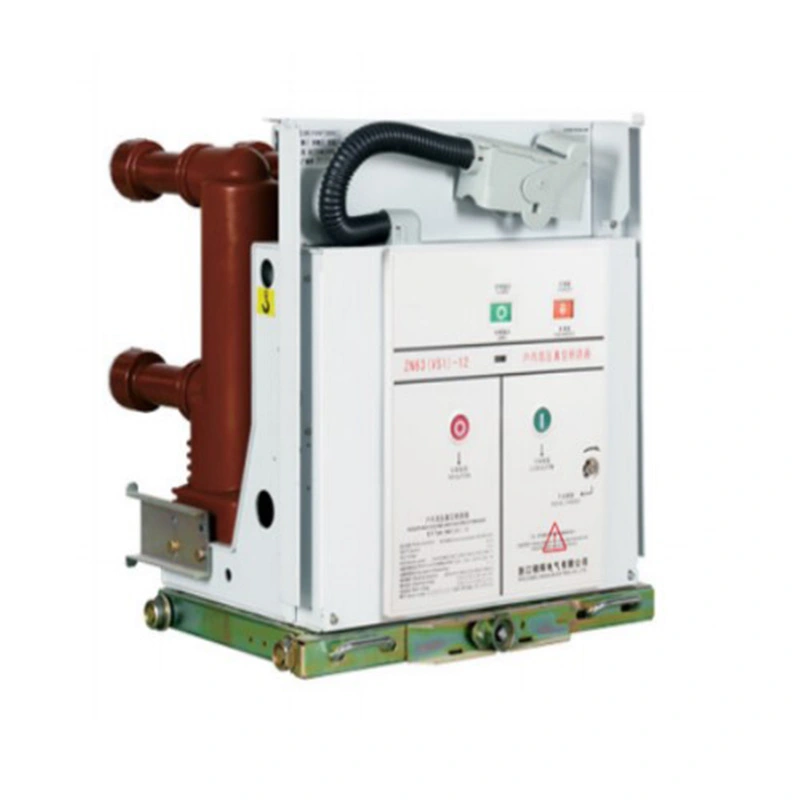

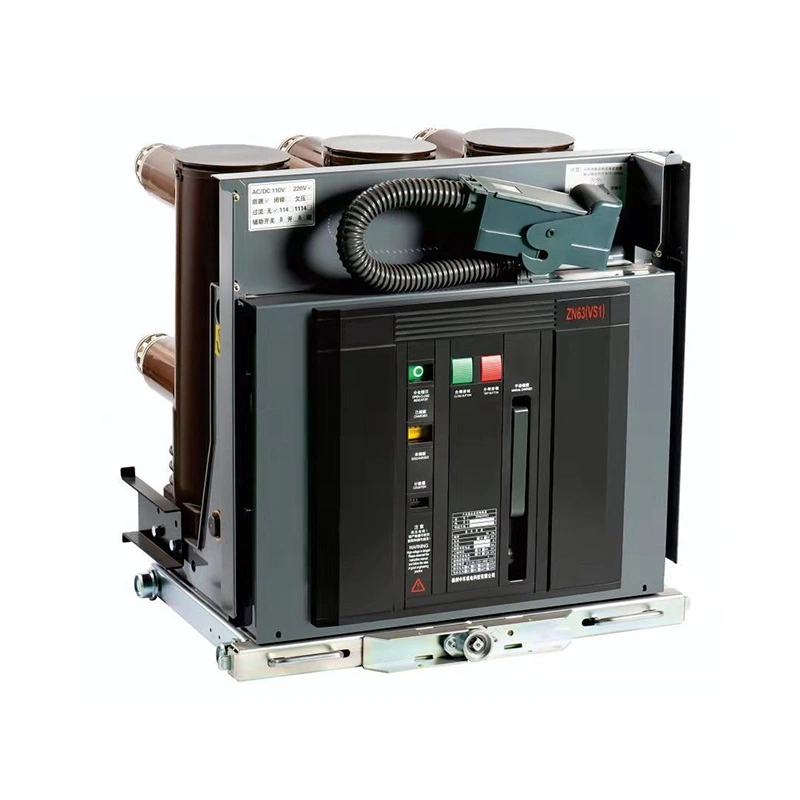

Ang Usune 36 kV High Voltage Vacuum Circuit Breaker ay idinisenyo para sa humihingi ng power distribution applications kung saan kinakailangan ang matatag na pagganap ng pagkagambala, nababaluktot na pagsasaayos, at maaasahang kontrol. Gamit ang na-optimize na VS1 disenyo ng istraktura, advanced na teknolohiya ng pagkagambala ng vacuum, at mga opsyonal na function ng intelligent na proteksyon, ang Ang produkto ay nagbibigay ng maaasahang solusyon para sa modernong high-voltage switching system.
Para sa mga proyekto ng switchgear na may mataas na boltahe, ang mga mekanikal na dimensyon at compatibility ng cabinet ay mga kritikal na salik sa panahon pagpili ng kagamitan.

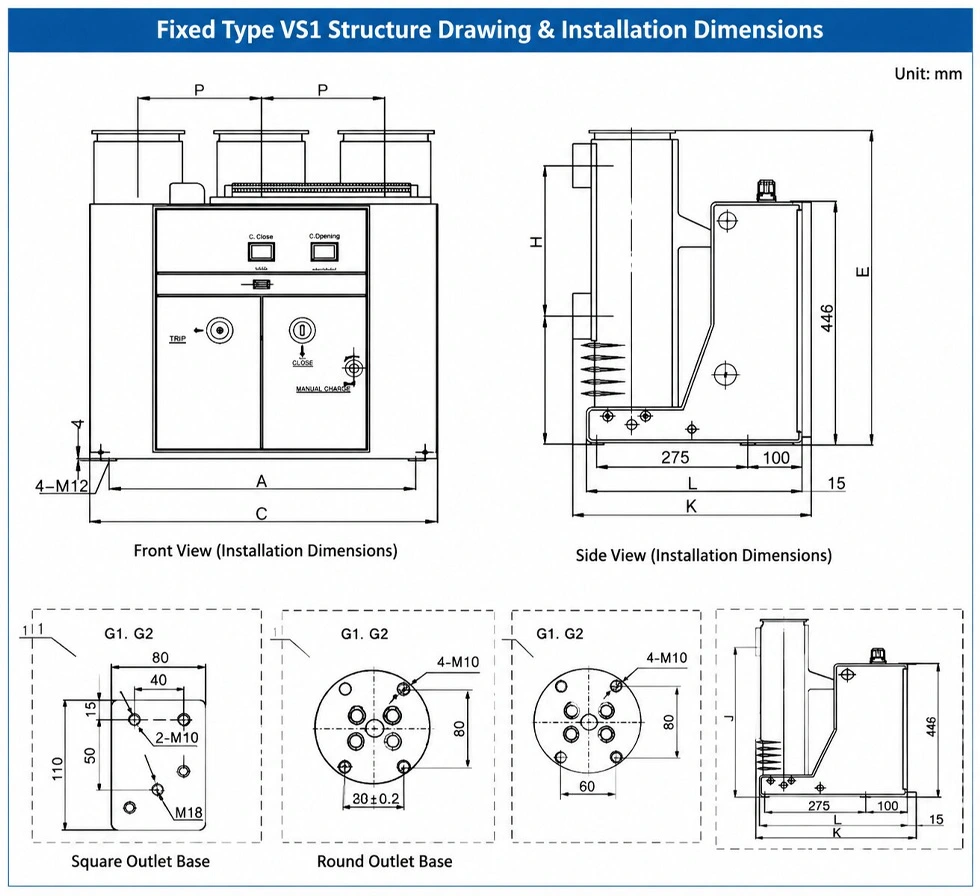

Ang nakapirming uri ng istraktura ng VS1 ay idinisenyo na may mga na-optimize na sukat ng pag-install, na nagpapahintulot sa mga inhinyero na isama ang breaker sa iba't ibang mga pagsasaayos ng cabinet ayon sa kasalukuyang mga kinakailangan sa rate.
Sinusuportahan ng karaniwang istraktura ang iba't ibang lapad ng cabinet at kasalukuyang mga antas, na nagbibigay ng flexibility para sa iba't ibang mga disenyo ng sistema ng kuryente.
| Lapad ng Gabinete | Na-rate na Kasalukuyan | Mga Pangunahing Dimensyon na Katangian |
| 800mm | 630A-1600A | Compact na istraktura para sa katamtamang kasalukuyang mga aplikasyon |
| 1000mm | 630A-1600A | Angkop para sa mas malalaking configuration ng cabinet |
| 1000mm | 1600A-5000A | Idinisenyo para sa mas mataas na kasalukuyang mga kinakailangan |
Ang na-optimize na mekanikal na layout ay nakakatulong na mabawasan ang mga kahirapan sa pag-install habang pinapahusay ang koordinasyon ng kagamitan mataas na boltahe switchgear.
Ang tumpak na pagtutugma ng dimensyon ay mahalaga para sa pagbabawas ng mga pagbabago sa engineering sa panahon ng pag-install ng proyekto.

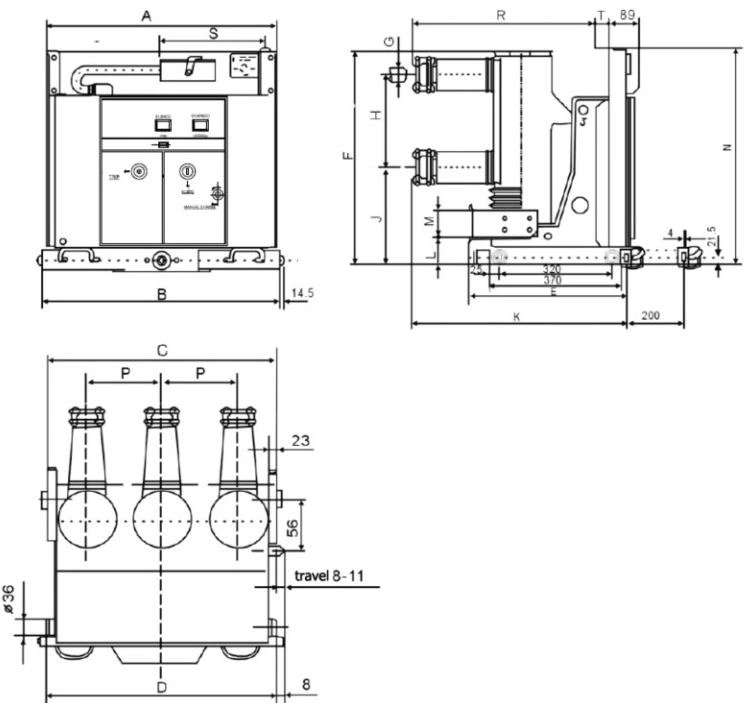

Ang serye ng VS1 ay nagbibigay ng mga standardized na sukat ng pag-install kabilang ang mounting position, terminal arrangement, at mga kinakailangan sa interface ng cabinet.
| Parameter | 800mm Gabinete | 1000mm Gabinete |
| Na-rate ang Kasalukuyang Saklaw | 630A-1600A | 630A-5000A |
| Uri ng Application | Nakapirming pag-install | Nakapirming pag-install |
| Disenyo ng Istraktura | Compact na configuration | Mataas na kapasidad na pagsasaayos |
Ang standardized na disenyo ay nagbibigay-daan sa mga customer na pumili ng mga angkop na configuration ayon sa kapasidad ng system at cabinet kinakailangan.
Direktang nakakaapekto ang control system sa operating reliability ng high-voltage switching equipment.
Ang Usune 36 kV High Voltage Vacuum Circuit Breaker ay gumagamit ng isang propesyonal na disenyo ng control circuit na may opsyonal mga bahagi kabilang ang closing coil, opening coil, auxiliary switch, blocking coil, motor energy storage system, at over-current tripping coil.
| Component | Function |
| HQ Closing Coil | Kinokontrol ang pagpapatakbo ng pagsasara ng breaker |
| TQ Opening Coil | Kinokontrol ang operasyon ng pagbubukas ng breaker |
| M Motor | Nagbibigay ng function ng pag-iimbak ng enerhiya |
| S1 Pantulong na Lilipat | Isinasaad ang katayuan ng imbakan ng enerhiya |
| S8 Auxiliary Switch | Nagpapahiwatig ng posisyon ng pagsubok |
| S9 Auxiliary Switch | Nagpapahiwatig ng posisyon sa pagtatrabaho |
| Y1 Blocking Coil | Nagbibigay ng proteksyon sa pag-lock ng operasyon |
| Y7-Y9 Over Current Coil | Nagbibigay ng over-current na proteksyon |
Ang pagsasaayos na ito ay nagpapahintulot sa mga inhinyero na i-customize ang control system ayon sa iba't ibang kinakailangan ng proyekto.
Sa panahon ng pagpapatakbo ng kuryente, ang mga paulit-ulit na pagsasara ng signal ay maaaring magdulot ng mga abnormal na pagkilos ng paglipat.
Ang opsyonal na anti-bounce relay ay nakakatulong na maiwasan ang paulit-ulit na pagsasara sa pamamagitan ng pagdiskonekta sa closing circuit kapag ang pagsasara ng signal ay nananatiling aktibo nang masyadong mahaba.
Pinapabuti ng function na ito ang operating stability at pinoprotektahan ang mechanical operating mechanism mula sa hindi kinakailangang paulit-ulit mga aksyon.
Pinipigilan ng blocking function ang maling operasyon kapag hindi nasiyahan ang mga kundisyon ng kontrol.
Kapag ang pangalawang control power supply ay hindi naisaaktibo o hindi nakakatugon sa kinakailangang hanay ng boltahe, ang pagharang pinipigilan ng mekanismo ang hindi ligtas na pagsasara ng mga operasyon.
Pinapabuti ng disenyong ito ang kaligtasan ng pagpapatakbo sa mga kumplikadong kapaligirang may mataas na boltahe.
Ang opsyonal na over-current na tripping function ay nagbibigay ng intelligent fault protection.
Ang sistema ay tumatanggap ng tatlong-phase kasalukuyang signal mula sa kasalukuyang transpormador pangalawang bahagi at inihahambing ang mga ito sa mga preset na halaga. Kapag lumampas ang kasalukuyang sa halaga ng setting, ang yunit ng proteksyon ay nagpapadala ng signal ng biyahe upang buksan ang breaker at kumpletuhin ang proseso ng proteksyon ng fault.
| Pag-andar ng Proteksyon | Paglalarawan |
| Kasalukuyang Detection | Sinusubaybayan ang A, B, C phase kasalukuyang signal |
| Paghahambing ng Signal | Inihahambing ang mga kasalukuyang halaga sa mga preset na setting |
| Output ng Biyahe | I-activate ang operasyon ng pagbubukas ng breaker |
| Resulta ng Proteksyon | Ligtas na idinidiskonekta ang fault current |
Ang iba't ibang mga proyekto ay maaaring mangailangan ng iba't ibang mga pagsasaayos ng control circuit.
Sinusuportahan ng produkto ang mga opsyonal na pagsasaayos ng mga kable batay sa mga kinakailangan ng customer, kabilang ang mga kumbinasyon sa anti-bounce function, blocking function, at operating power option.
| Configuration | Anti-Bounce | Pag-block ng Function |
| Karaniwang Kontrol | Opsyonal | Opsyonal |
| Configuration ng Proteksyon | Available | Available |
| Customized na mga Wiring | Ayon sa pangangailangan ng proyekto | Ayon sa pangangailangan ng proyekto |
Ang nababaluktot na disenyo ng mga kable ay nagbibigay-daan sa mas mahusay na pagsasama sa iba't ibang mga sistema ng proteksyon at automation.
Kapag gumagamit ng DC power operation, ang polarity ng mga dashed box terminal ay dapat manatiling pare-pareho.
Ang polarity ng mga kable ng motor ay dapat sumunod sa tinukoy na diagram ng circuit upang matiyak ang tamang operasyon ng pag-iimbak ng enerhiya.
Ang wiring diagram ay kumakatawan sa breaker sa ilalim ng test position condition na walang energy storage at nasa open state.
Ang tamang mga kable ay mahalaga para sa maaasahang operasyon ng control system.
Ang Usune 36 kV High Voltage Vacuum Circuit Breaker ay binuo para sa mga high-voltage distribution system na nangangailangan maaasahang pagganap ng paglipat at pangmatagalang katatagan ng operasyon.
Ang na-optimize na mekanikal na istraktura nito, maaasahang teknolohiya ng vacuum interruption, at flexible na control configuration angkop ito para sa mga proyekto sa pamamahagi ng kuryente kung saan ang kaligtasan at pagiging maaasahan ay mga pangunahing pagsasaalang-alang.
Para sa mga kumpanya ng engineering at mga tagagawa ng switchgear, ang pagiging tugma sa mga umiiral na system ay isang mahalagang pagpili salik.
Ang standardized na istraktura, maraming mga opsyon sa lapad ng cabinet, at mga configurable control circuit ay nagpapasimple sa pagsasama sa iba't ibang high-voltage switchgear na solusyon.
Kapag pumipili ng mga high-voltage circuit breaker, kadalasang kailangang balansehin ng mga customer ang mga kinakailangan at proteksyon sa pagpapatakbo mga function.
| Item ng Paghahambing | Karaniwang Configuration | Configuration ng Proteksyon |
| Basic Switching Function | Available | Available |
| Anti-Bounce Function | Opsyonal | Kasama kapag kinakailangan |
| Proteksyon sa pagharang | Opsyonal | Available |
| Over-Current na Proteksyon | Panlabas na pangangailangan | Pinagsamang opsyon |
| Antas ng Kaligtasan ng System | Karaniwang operasyon | Pinahusay na proteksyon |
Ang iba't ibang mga sistema ng kuryente ay nangangailangan ng iba't ibang mga kasalukuyang kakayahan.
| Na-rate ang Kasalukuyang Saklaw | Inirerekomendang Aplikasyon |
| 630A-1600A | Mga sistema ng pamamahagi ng medium load |
| 1600A-5000A | Mas mataas na kapasidad ng mga sistema ng kuryente |
Ang pagpili ng tamang kasalukuyang rating ay nakakatulong na mapabuti ang kahusayan ng system at maiwasan ang labis na karga ng kagamitan.

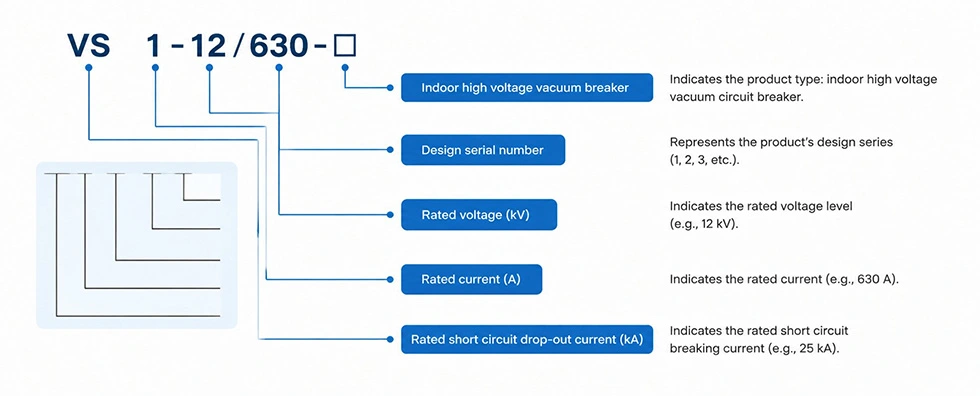

| Parameter | Pagtutukoy |
| Uri ng Produkto | 36 kV High Voltage Vacuum Circuit Breaker |
| Serye | VS1 |
| Uri ng Pag-install | Nakapirming Uri |
| Na-rate na Kasalukuyan | 630A-5000A |
| Lapad ng Gabinete | 800mm / 1000mm |
| Teknolohiya ng Pagkagambala | Pagkagambala ng Vacuum Arc |
| Mga Opsyon sa Pagkontrol | Anti-Bounce / Blocking / Over-Current na Proteksyon |
| Mga pamantayan | IEC at GB |
| Sertipikasyon | CE |
Para matiyak ang tamang configuration, dapat magbigay ang mga customer ng kumpletong teknikal na kinakailangan bago mag-order.
| Impormasyon | Layunin |
| Na-rate na boltahe | Kumpirmahin ang antas ng boltahe ng system |
| Na-rate ang kasalukuyang | Piliin ang angkop na kapasidad |
| Mga sukat ng gabinete | Tiyakin ang pagiging tugma ng pag-install |
| Kontrolin ang boltahe | Itugma ang operating system |
| Mga kinakailangan sa mga kable | Kumpirmahin ang mga opsyonal na function |
| Mga kinakailangan sa proteksyon | Pumili ng mga karagdagang module |
Ang tumpak na teknikal na impormasyon ay nakakatulong na paikliin ang oras ng pagkumpirma ng engineering at pinapabuti ang kahusayan ng proyekto.
Inilalapat ng Usune ang mahigpit na pamamahala sa kalidad sa buong pagbuo ng produkto, pagmamanupaktura, at pagsubok.
| Sertipikasyon | Pamantayan |
| Pamamahala ng Kalidad | ISO 9001 |
| Pamamahala sa Kapaligiran | ISO 14001 |
| Pamamahala sa Kaligtasan sa Trabaho | ISO 45001 |
| Pamantayan sa Elektrisidad | IEC at GB |
| Sertipikasyon ng Produkto | CE |
Ang mga sertipikasyong ito ay nagpapakita ng pangako ni Usune sa pagbibigay ng maaasahang mataas na boltahe na mga de-koryenteng kagamitan para sa pandaigdigang mga customer.
Dapat isaalang-alang ng mga customer ang na-rate na boltahe, kasalukuyang na-rate, compatibility ng cabinet, mga kinakailangan sa kontrol, at proteksyon mga function.
Oo. Maaaring i-configure ang mga function tulad ng anti-bounce control, blocking protection, at over-current tripping ayon sa mga kinakailangan ng proyekto.
Ang wastong mekanikal na pagtutugma ay binabawasan ang mga pagbabago sa pag-install at pinapabuti ang kahusayan sa pagsasama ng system.
Maaaring suportahan ng produkto ang kontrol na anti-bounce, proteksyon sa pagharang, at matalinong over-current na mga function ng tripping.
