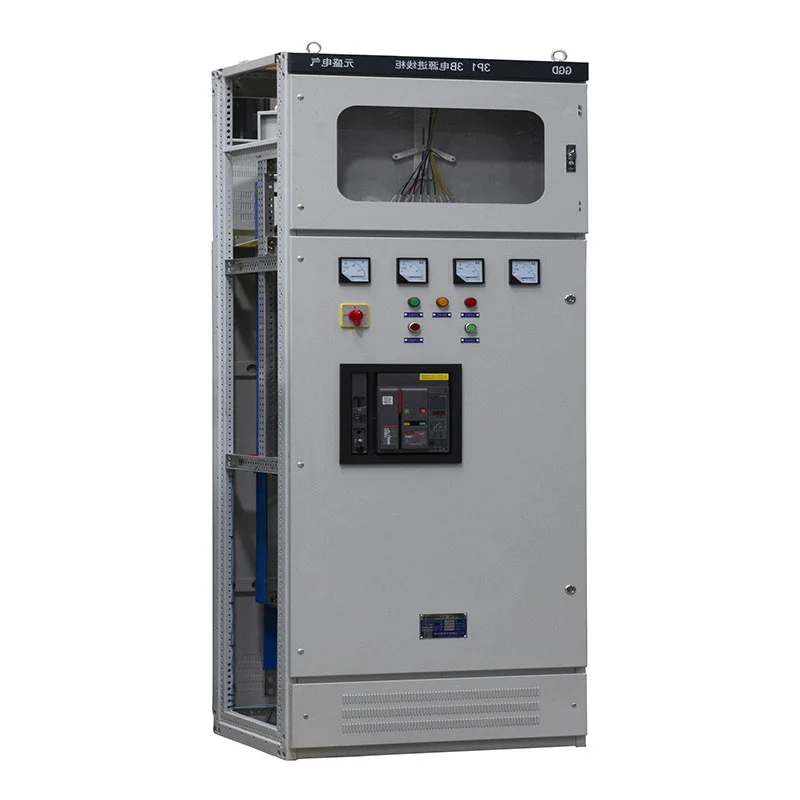

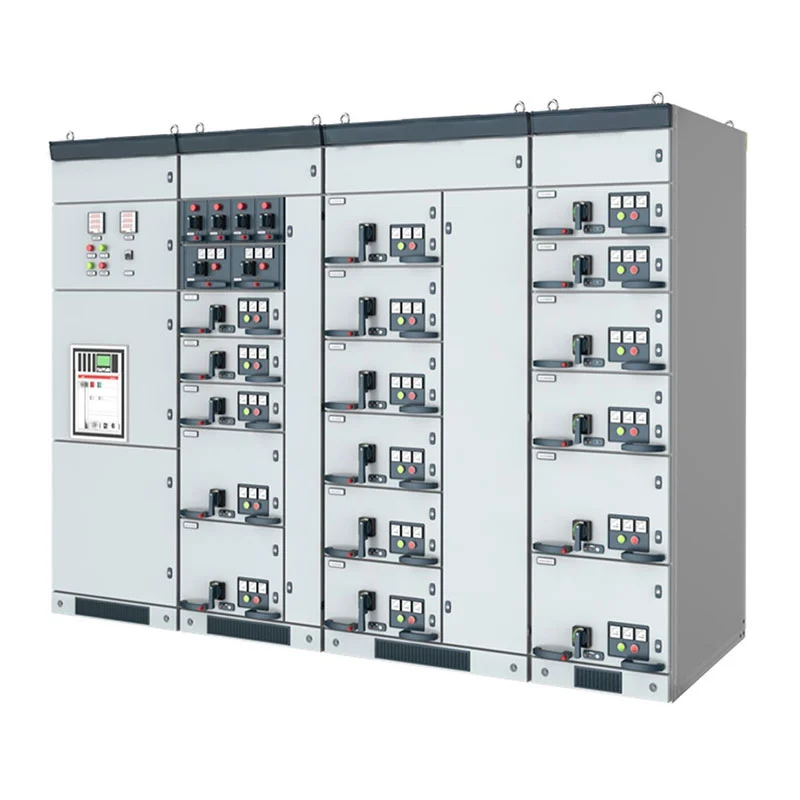

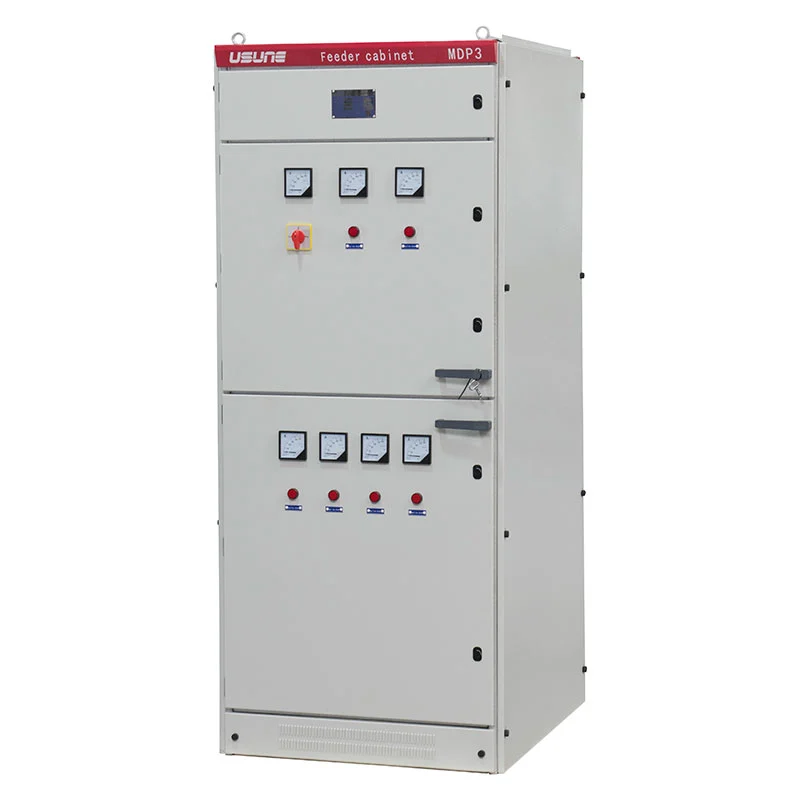

Ang GGD Low Voltage Power Distribution Panel ay idinisenyo para sa mga indoor power distribution application na may rate na dalas ng 50Hz at rated working voltage hanggang 380/400V. Ang istraktura ng cabinet nito, mga tansong busbar, mga control circuit at proteksyon ang mga bahagi ay maaaring i-configure ayon sa mga kinakailangan ng proyekto. Ang solusyon ay angkop para sa mga power plant, substation, mga pabrika, mga negosyo sa pagmimina, mga gusaling pangkomersyo at iba pang pasilidad ng pamamahagi ng kuryente.
Ang GGD Low Voltage Power Distribution Panel ay idinisenyo bilang isang sentralisadong low-voltage distribution unit. Maaari itong tumanggap ng kuryente mula sa upstream system at ipamahagi ito sa maraming papalabas na circuit para sa kagamitan, ilaw, motor at iba pang kargada.
Ang gabinete ay maaaring ayusin bilang isang papasok na kabinet, papalabas na kabinet ng pamamahagi, kabinet ng kompensasyon ng kapasitor o iba pang mga pagsasaayos ayon sa de-koryenteng single-line diagram. Ginagawa nitong mas madaling isama ang system iba't ibang pang-industriya at komersyal na pamamahagi ng mga network.
Ang panloob na pag-aayos ay naghihiwalay sa mga pangunahing de-koryenteng bahagi at kontrol ng mga kable ayon sa disenyo ng proyekto. Universal circuit breaker, molded case circuit breaker, miniature circuit breaker, contactor, relay, metro at ang iba pang mga bahagi ay maaaring mapili ayon sa kinakailangang mga pag-andar ng circuit.
Para sa mga proyektong nangangailangan ng mga naka-customize na brand o detalye ng bahagi, maaaring i-coordinate ng Usune ang pagpili ng bahagi kasama ang mamimili bago ang produksyon.
Ang cabinet frame at mga partisyon ay ginawa mula sa cold-rolled steel plate. Ang kapal ng reference plate ay ≥2mm, na may mga natapos na gilid na ginagamot upang mabawasan ang matutulis na mga gilid sa panahon ng operasyon at pagpapanatili.
Ang istraktura ng cabinet ay idinisenyo upang magbigay ng sapat na mekanikal na lakas para sa normal na operasyon habang pinapayagan access para sa inspeksyon, mga kable at pagpapalit ng bahagi. Ang mga pintuan sa harap at likuran ay nakaayos para sa praktikal pagpapatakbo at pagpapanatili.
Ginagamit ang electrolytic copper para sa mga busbar ng pangunahing at sangay. Ang insulation at heat-shrinkable protective materials ay maaari ilapat sa sistema ng busbar upang mapanatili ang kinakailangang pagganap ng dielectric.
Ang pagkakakilanlan ng yugto ay ibinibigay para sa pag-aayos ng busbar, habang ang mga joint ng busbar ay pinoproseso ayon sa kinakailangang paraan ng koneksyon sa kuryente. Ang isang nababaluktot na koneksyon sa busbar ay maaari ding ibigay kung kinakailangan sa pagitan ng papasok na tulay ng bus at ang pangunahing circuit breaker.
Ang isang dedikadong PE copper bus ay nakaayos sa direksyon ng cabinet assembly. Ang mga bahagi na nangangailangan ng saligan ay maaaring konektado sa pamamagitan ng PE system, na may mga terminal ng saligan na ibinigay para sa koneksyon sa panlabas na network ng saligan.
Ang cable compartment ay maaari ding magreserba ng sapat na espasyo para sa mga cable head at kaugnay na kasalukuyang pag-install ng transpormer ayon sa pagguhit ng proyekto.
Ang mga papasok na cabinet ay maaaring nilagyan ng mga universal circuit breaker at kaukulang mga function ng proteksyon. Ang ang ibinigay na configuration ay maaaring magsama ng mga electric-operation circuit breaker na may undervoltage trip protection at mga function ng time-delay ayon sa de-koryenteng disenyo.
Ang pagsasaayos ng proteksyon at kontrol ay tinutukoy ng mga kinakailangan ng proyekto sa halip na limitado sa isa nakapirming kumbinasyon ng bahagi.
Ang mga papalabas na circuit ay maaaring ayusin para sa iba't ibang mga pagkarga at mga kinakailangan sa pamamahagi. Mga circuit breaker, contactor, Ang mga thermal relay at mga bloke ng terminal ay maaaring mapili ayon sa na-rate na kasalukuyang at mga kinakailangan sa kontrol ng bawat isa tagapagpakain.
Sinusuportahan ng layout ng cabinet ang malinaw na pagkakakilanlan ng circuit, na may mga numero ng device at mga label ng mga kable na nakaposisyon para mas madali inspeksyon at pagpapanatili.
Para sa mga application ng motor, maaaring isama ng cabinet ang mga motor control circuit na may naaangkop na switching at proteksyon mga bahagi. Maaaring isaayos ang mga start/stop indication lights at circuit identification sa cabinet panel para makatulong mabilis na natukoy ng mga operator ang mga indibidwal na circuit ng motor.
Ang mga pangalawang control circuit ay naka-wire ayon sa naaprubahang mga de-koryenteng guhit. Ang mga nababaluktot na konduktor ay nakaayos sa organisadong mga bundle, na may naaangkop na pagkakabukod at mga manggas na ginagamit kung saan ang mga kable ay dumadaan sa mga movable o mekanikal na nakalantad na mga lugar.
Kasama sa mga reference na cross-section ang 1.5 mm² para sa control at AC voltage circuits at 2.5 mm² para sa AC current circuits, napapailalim sa panghuling disenyo ng elektrikal.
Ang mga terminal block ay gumagamit ng flame-retardant na mga bahagi, habang ang mga conductor ay kinikilala ayon sa circuit numbering o direksyon ng konduktor na ipinapakita sa mga guhit. Ang mga panloob na label na nakasulat sa kamay ay iniiwasan; mga numero ng circuit at kagamitan ang pagkakakilanlan ay naka-print o hot-stamped para sa mas malinaw na pangmatagalang pagpapanatili.
Ang GGD Low Voltage Power Distribution Panel ay idinisenyo sa paligid ng mga sumusunod na reference na parameter:
| item | Pagtutukoy |
| Uri ng Produkto | GGD Low Voltage Power Distribution Panel |
| Na-rate na Boltahe | 0.4kV |
| Na-rate na Dalas | 50Hz |
| Na-rate na Kasalukuyan | Hanggang 3150A |
| Degree ng Proteksyon | IP23 |
| Pag-install | panloob |
| Antas ng Polusyon | Antas 3 |
| Altitude | ≤1000m |
| Temperatura sa paligid | -10°C hanggang +40°C |
| Pang-araw-araw na Average Relative Humidity | ≤95% |
| Buwanang Average Relative Humidity | ≤90% |
| Seismic Intensity | Hanggang sa magnitude 8 |
Ang mga huling parameter ng kuryente, mga sukat ng cabinet at pagpili ng bahagi ay tinutukoy ayon sa naaprubahan teknikal na pagguhit at mga kinakailangan sa proyekto.
| Modelo | Na-rate na boltahe (V) | Rated kasalukuyang (A) | Rated short-circuit breaking current (KA) | Na-rate na short-time na makatiis sa kasalukuyang(1s) (kA) | Rated peak withstand current (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||
| Code ng produkto | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
Sa mga pabrika, pagawaan at pasilidad ng pagmimina, ang GGD Low Voltage Power Distribution Panel ay maaaring magsilbing sentro lugar ng pamamahagi para sa mga kagamitan sa produksyon, motor, ilaw at mga pantulong na sistema.
Maaaring i-configure ang cabinet para sa mga komersyal at matataas na gusaling pamamahagi ng mga network kung saan maramihang papalabas ang mga circuit ay nangangailangan ng sentralisadong proteksyon, pagsukat at kontrol.
Maaaring gamitin ng mga power plant at substation ang kagamitan para sa mababang boltahe na auxiliary power distribution at downstream electrical system, na may panloob na configuration na inangkop sa single-line diagram ng proyekto.
Ang kagamitan ay inilaan para sa panloob na pag-install. Ang reference operating temperature ay -10°C hanggang +40°C, na may isang taas na hanggang 1000m.
Ang nakapalibot na kapaligiran ay dapat na malaya mula sa matinding vibration, epekto at kinakaing unti-unti na mga kondisyon. Kapag espesyal umiiral ang mga kinakailangan sa kapaligiran, ang mga teknikal na kondisyon ay maaaring talakayin sa pagitan ng Usune at ng mamimili bago produksyon.
Sa panahon ng pag-install, ang pagkahilig ng kagamitan sa patayong eroplano ay hindi dapat lumampas sa 5°. Tamang pag-install tumutulong na mapanatili ang pagkakahanay ng cabinet, pagpapatakbo ng pinto at pagiging maaasahan ng koneksyon sa kuryente.
Ang disenyo at pagmamanupaktura ng GGD Low Voltage Power Distribution Panel ay sumusunod sa naaangkop na low-voltage switchgear mga kinakailangan, kabilang ang mga nauugnay na pamantayan ng GB at IEC. Ang mga ibinigay na kagamitan ay maaaring gawin ayon sa pinakabagong naaangkop na mga detalye ng proyekto at naaprubahang teknikal na dokumentasyon.
Kabilang sa mga pangunahing pamantayan ng sanggunian ang GB/T 14048.2, GB 7251.12, IEC 439-1, GB 4942.2 at iba pang naaangkop na elektrikal pamantayang tinukoy ng proyekto.
Ang mga aktibidad sa pagmamanupaktura at pamamahala ng kalidad ng Usune ay sinusuportahan ng ISO 9001, ISO 14001 at ISO 45001 system. Ang mga produktong elektrikal ay maaari ding ibigay sa sertipikasyon ng CE, kasama ang may-katuturang dokumentasyon ng pagsubok ayon sa sa pagsasaayos ng produkto.
| item ng Paghahambing | GGD Low Voltage Power Distribution Panel | Nai-withdraw na Switchgear | Fixed-Type Distribution Cabinet |
| Pangunahing Layunin | Mababang boltahe na pamamahagi, kontrol at proteksyon | Madalas na pagpapalit at pagpapanatili ng circuit | Pangunahing pamamahagi ng kuryente |
| Karaniwang Boltahe | 0.4kV | Mababang/katamtamang boltahe depende sa pagsasaayos | Mababang boltahe |
| Istraktura ng Gabinete | Nakapirming modular cabinet | I-withdraw na istraktura ng drawer/trolley | Nakapirming pag-install |
| Access sa Circuit | Pagpapanatili sa harap at likuran depende sa disenyo | Mabilis na pag-withdraw ng mga functional unit | Maginoo na pag-access sa pagpapanatili |
| Flexibility ng Configuration | Mataas | Napakataas | Katamtaman |
| Sistema ng Busbar | Copper main at branch busbars | Compartmentalized busbar arrangement | Mga busbar ng tanso o aluminyo |
| Angkop na Load | Mga feeder, motor, ilaw, mga pantulong na sistema | Maramihang mga feeder at motor control circuit | Pangkalahatang karga ng pamamahagi |
| Diskarte sa Pagpapanatili | Inspeksyon at pagpapalit sa antas ng bahagi | Pag-alis ng functional unit para sa pagpapanatili | Pagpapanatili sa antas ng bahagi |
| Pag-customize ng Proyekto | Single-line diagram at pag-customize na nakabatay sa bahagi | Pag-customize ng pagsasaayos ng drawer | Pangunahing pagpapasadya ng configuration |
| Mga Karaniwang Aplikasyon | Mga pabrika, substation, planta ng kuryente, mga gusali | Industrial distribution at kontrol ng motor | Komersyal at pangkalahatang layunin na pamamahagi |
Ang GGD Low Voltage Power Distribution Panel ay partikular na angkop kapag ang proyekto ay nangangailangan ng isang matatag na sentralisadong cabinet ng pamamahagi na may malinaw na panloob na istraktura, tansong busbar system at nababaluktot na pagpili ng mga papasok, papalabas at control circuit.
Para sa mga proyekto kung saan ang mabilis na pagpapalit ng mga indibidwal na functional unit ay ang pangunahing kinakailangan, isang withdrawable maaaring mas angkop ang pagsasaayos. Para sa mas simpleng mga network ng pamamahagi na may mas kaunting mga pagbabago sa circuit, isang fixed-type cabinet ay maaaring magbigay ng isang mas tapat na solusyon.
Maaaring piliin ng Usune ang istraktura ng cabinet, mga circuit breaker, pag-aayos ng busbar, mga bahagi ng kontrol at panloob na mga kable ayon sa single-line diagram ng proyekto at mga teknikal na kinakailangan.
Ang GGD Low Voltage Power Distribution Panel ay na-reference para sa Cas-space Rocket Launch Project, na nagpapakita ng aplikasyon nito sa isang kapaligiran ng proyekto kung saan nakabalangkas ang mababang boltahe na pamamahagi at elektrikal Ang pagiging maaasahan ng kagamitan ay mahalaga.
Ang Zhejiang Usune Electric Co., Ltd. ay may higit sa 14 na taong karanasan sa larangan ng mga kagamitang elektrikal, suportado ng isang makaranasang pangkat ng R&D na may kakayahang bumuo ng mga pagsasaayos ayon sa mga kinakailangan na partikular sa proyekto.
Mula sa mga de-koryenteng bahagi at paggawa ng cabinet hanggang sa panloob na mga kable at panghuling inspeksyon, ang Usune ay nalalapat na kontrolado produksyon at mga pamamaraan ng inspeksyon ng kalidad. Ang karaniwang lead time ng produksyon ay humigit-kumulang 15–20 araw, depende sa pagsasaayos at dami ng order.
Para sa mga proyektong nangangailangan ng mga partikular na circuit breaker, control component, mga sukat ng cabinet, busbar arrangement o mga pagsasaayos ng mga kable, maaaring bumuo si Usune ng kagamitan batay sa single-line na diagram at teknikal ng mamimili mga pagtutukoy.
Ang karaniwang reference rate na boltahe ay 0.4kV, na may rate na dalas na 50Hz. Ang mga huling parameter ay nakasalalay sa proyekto disenyo.
Ang ibinigay na configuration ay maaaring umabot sa 3150A, napapailalim sa napiling circuit breaker, busbar at pangkalahatang elektrikal disenyo.
Oo. Mga sukat ng cabinet, mga de-koryenteng bahagi, mga papasok at papalabas na circuit, mga function ng kontrol, busbar ang mga kaayusan at iba pang mga detalye ay maaaring ipasadya ayon sa naaprubahang mga guhit.
Maaaring kabilang sa configuration ang mga universal circuit breaker, molded case circuit breaker, miniature circuit breaker, contactor, thermal relay, metro at iba pang mga bahagi ayon sa mga kinakailangan ng proyekto.
Ang normal na panahon ng produksyon ay humigit-kumulang 15–20 araw, depende sa dami at teknikal na pagsasaayos.
Oo. Maaaring magbigay ang Usune ng OEM at pag-customize na nakabatay sa proyekto, kabilang ang mga tinukoy na configuration ng component at customer kinakailangan.
Ang mga bahagi at naka-assemble na cabinet ay siniyasat sa panahon ng produksyon, na sinusundan ng regular na inspeksyon at pagsubok bago pagpapadala. Ang mga nauugnay na dokumentasyon ng pagsubok ay maaaring ibigay ayon sa mga kinakailangan ng proyekto.
