Ang Usune GGD Low Voltage Fixed Type Switchgear Cabinet ay partikular na idinisenyo para sa AC 50Hz power distribution system na may rated operating boltahe ng 380V at isang rated operating kasalukuyang ng hanggang sa 3150A. Ito ay nagsisilbing core control hub para sa kapangyarihan, pag-iilaw, at kagamitan sa pamamahagi, matatag at mahusay na naisasakatuparan ang mga function ng pamamahagi ng kuryente.
Binuo bilang tugon sa mga pangangailangan ng mga sektor ng enerhiya, mga gumagamit ng kuryente, at mga yunit ng disenyo, ipinagmamalaki ng produktong ito ang advanced teknolohiya at isang mainam na pag-upgrade mula sa tradisyonal na low-voltage switchgear. Bilang pangunahing produkto ng isang nangungunang Chinese tagagawa, isinasama nito ang maaasahang pagganap, ligtas na operasyon, at maginhawang pagpapanatili, na ginagawa itong mas gusto pagpipilian para sa mga pandaigdigang user na naghahanap ng mapagkakatiwalaang supplier ng pamamahagi ng kuryente na may mababang boltahe. Nakikinabang sa produksyon mga kakayahan ng mga advanced na pabrika ng Tsino, ang kalidad nito ay garantisadong.

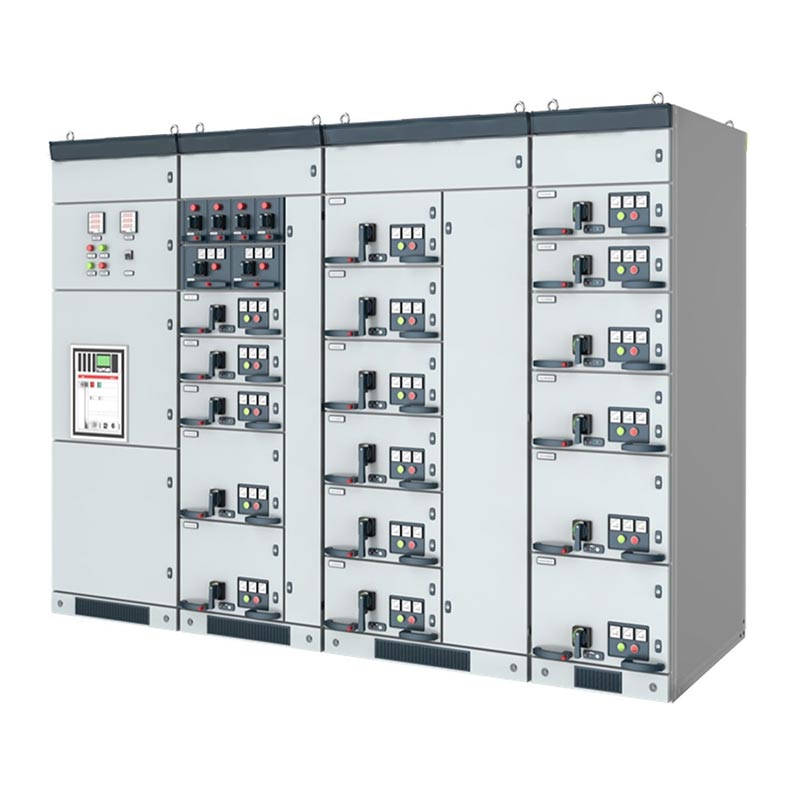

Mababang boltahe switchgear
Katamtamang boltahe switchgear
1. Na-rate na Dalas: 50Hz
2. Rated Operating Voltage: 380V AC
3. Rated Operating Current: Hanggang 3150A
4. Mga Naaangkop na Pamantayan: IEC439, GB 7251, IEC60056, atbp.
5. Proteksyon Rating: IP30–IP54 (Customizable)
6. Breaking Capacity: Mataas, mahusay na dynamic at thermal stability
Ang Low Voltage Fixed Type Switchgear Cabinet ay ganap na sumusunod sa mga pangunahing internasyonal na pamantayan ng kuryente, na tinitiyak global applicability at reliability. Kasama sa mga pamantayang ito ang: IEC60056 (Mataas na Voltage AC Circuit Breaker), IEC60099 (AC Gapless Metal Oxide Surge Arrester), IEC60129 (AC Disconnect Switch at Grounding Switch), IEC60185 (Mga Kasalukuyang Transformer), IEC60186 (Mga Transformer ng Voltage), at IEC60298 (1kV–50kV AC Metal-Enclosed Switchgear).
Ang switchgear ay nakakatugon sa mahigpit na Chinese national at industry standards, kabilang ang: GB/T7251.12-2013 (Low-voltage switchgear at controlgear assemblies), GB1207 (Mga transformer ng boltahe), GB1208 (Mga kasalukuyang transformer), GB50150-2006 "Standard para sa Pagsubok sa Pagtanggap ng Mga Kagamitang Elektrikal sa Mga Pag-install ng Elektrisidad", at DL/T 5004-2004 "Teknikal Pagtutukoy para sa Disenyo ng DC Systems sa Power Engineering".
- Visual Inspection: Ang isang komprehensibong visual at dimensional na inspeksyon ay isinasagawa sa istilo ng cabinet, mga sukat, disenyo ng istruktura, pati na rin ang pagpili, layout, mga kable, proseso ng pag-install, at patong sa ibabaw ng mga panloob na bahagi upang matiyak ang pagsunod sa mga teknikal na kinakailangan, at ang mga talaan ay itinatago.
- Factory Testing: Ang bawat switchgear ay sumasailalim sa factory testing at inspeksyon ayon sa kasalukuyang pambansa at mga pamantayan ng industriya bago umalis sa pabrika, at ang mga tunay na talaan ng pagsubok ay ibinigay upang matiyak na ang produkto nakakatugon sa mga pamantayan bago ihatid.
1. Ambient Temperature: -5 ℃ hanggang +40 ℃, 24 na oras na average na temperatura ≤ +35 ℃
2. Altitude: ≤ 2000m (indoor installation)
3. Relative Humidity: ≤ 50% sa +40℃, maaaring i-relax sa mababang temperatura (hal., ≤ 90% sa +20℃), kung isasaalang-alang
condensation dahil sa mga pagbabago sa temperatura.
4. Anggulo ng Pag-install: Anggulo na may patayong eroplano ≤ 5°
5. Mga Kinakailangang Pangkapaligiran: Malaya sa matinding panginginig ng boses, epekto, at mga kinakaing unti-unti; mga espesyal na pangangailangan
maaaring makipag-ayos sa tagagawa.
Matibay na istraktura, may kakayahang makayanan ang malalaking short-circuit na alon, at matatag na operasyon sa ilalim ng matinding mga kondisyon ng kuryente.
Ang mga modular na solusyon sa kuryente ay sumusuporta sa iba't ibang mga kumbinasyon, maraming serye ang magagamit, madaling ibagay sa iba mga sitwasyon ng aplikasyon.
Novel structure, mataas na antas ng proteksyon, dustproof, moisture-proof, at impact-resistant, nagpapahaba ng buhay ng serbisyo.
Malinaw na layout, madaling ma-access na mga bahagi, maginhawang operasyon, binabawasan ang downtime at pinapasimple ang pagpapanatili. 5. Malawak na Applicability: Malawakang naaangkop sa mga power plant, substation, pabrika, komersyal na gusali, at mga proyektong pang-imprastraktura.
1. Background ng Proyekto: Ang isang malaking grupo ng pagmimina ng karbon ay nangangailangan ng isang maaasahang sistema ng pamamahagi ng kuryente na mababa ang boltahe para dito
kagamitan sa pagmimina sa ilalim ng lupa at mga pasilidad sa ibabaw, na nakaharap sa malupit na kapaligiran tulad ng alikabok, halumigmig, at
panginginig ng boses.
2. Solusyon: Nagbigay si Usune ng 36 GGD series na Low Voltage Fixed Type Switchgear Cabinets, na na-customize sa IP54
proteksyon at pag-install na lumalaban sa vibration.
3. Mga Resulta ng Application: Matatag na operasyon para sa higit sa 5 taon nang walang malalaking electrical failure; dalas ng pagpapanatili
nabawasan ng 30% kumpara sa mas lumang kagamitan; walang mga aksidente sa kaligtasan sa kuryente, pagpapabuti ng kahusayan sa pagmimina.
1. Background ng Proyekto: Kailangan ng isang munisipal na substation para i-upgrade ang luma nitong sistema ng pamamahagi ng kuryente, na nangangailangan
nadagdagan ang kapasidad ng suplay ng kuryente at pagiging maaasahan upang matugunan ang mga pangangailangan ng kuryente ng mga residente at negosyo.
2. Solusyon: Ginamit ang Usune GGD switchgear, na may rate na kasalukuyang 3150A, na nagsasama ng matalinong pagsubaybay at
mga function ng proteksyon.
3. Mga Epekto ng Application: Ang kapasidad ng pamamahagi ng kuryente ay tumaas ng 40%, na nakakatugon sa pinakamataas na pangangailangan ng kuryente; oras ng pagtugon ng kasalanan
nabawasan ng 60%, nagpapababa ng tagal ng pagkawala ng kuryente; sumusunod sa mga pamantayan ng State Grid, na nakakamit ng mahusay
pagtanggap.
| Na-rate ang dalas ng pagtatrabaho(Hz) | 50 | |
| Rated working boltahe(V) | 380, 660 | |
| Na-rate na boltahe ng pagkakabukod (V) | 660 | |
| Na-rate ang kasalukuyang gumagana(A) | Pahalang na bus | 630-3150 |
| Patayong bus | 600 | |
| Na-rate na panandaliang makatiis sa kasalukuyang | Pahalang na bus | 80kA (epektibong halaga) /1 segundo |
| Patayong bus | 50kA (epektibong halaga) /1segundo | |
| Rated peak makatiis sa kasalukuyang | Pahalang na bus | 176kA/0.1s |
| Patayong bus | 110kA/0.1s | |
| Pangunahing circuit connector(A) | 200, 400 | |
| Pantulong na circuit connector(A) | 10 | |
| Ang dalas ng kuryente ay makatiis ng boltahe sa loob ng 1 minuto(V) | 2500 | |
| Antas ng proteksyon | IP40 | |
| Mode ng operasyon | lokal, remote, awtomatiko | |
A: Ang karaniwang rating ng proteksyon ay IP30, nako-customize hanggang IP54. Ang mas mataas na mga rating ng proteksyon (hal., IP54) ay alikabok at moisture resistant, na angkop para sa mga minahan, pabrika, at mahalumigmig na kapaligiran; para sa kinakaing unti-unti na kapaligiran, Ang mga anti-corrosion coatings at mga espesyal na materyales ay magagamit upang matugunan ang mga customized na pangangailangan.
A: Ang normal na buhay ng serbisyo ay 15-20 taon. Kasama sa regular na pagpapanatili ang: quarterly dust cleaning, checking fasteners at katayuan ng pagpapatakbo ng bahagi; taunang komprehensibong pagsusuri sa paglaban sa pagkakabukod at pag-andar ng proteksyon pagkakalibrate. Ang wastong pagpapanatili ay maaaring pahabain ang buhay ng serbisyo at matiyak ang matatag na operasyon.
A: Oo. Bilang isang propesyonal na tagagawa, nag-aalok kami ng buong serbisyo sa pagpapasadya: pagsasaayos ng na-rate na boltahe (220V/400V) at kasalukuyang (hanggang sa 3150A), pagbabago ng mga sukat, layout ng bahagi at mga function; ang aming pangkat ng engineering ay gagana malapit na magkasama upang magdisenyo ng mga customized na solusyon na sumusunod sa mga pamantayan ng IEC/GB.
