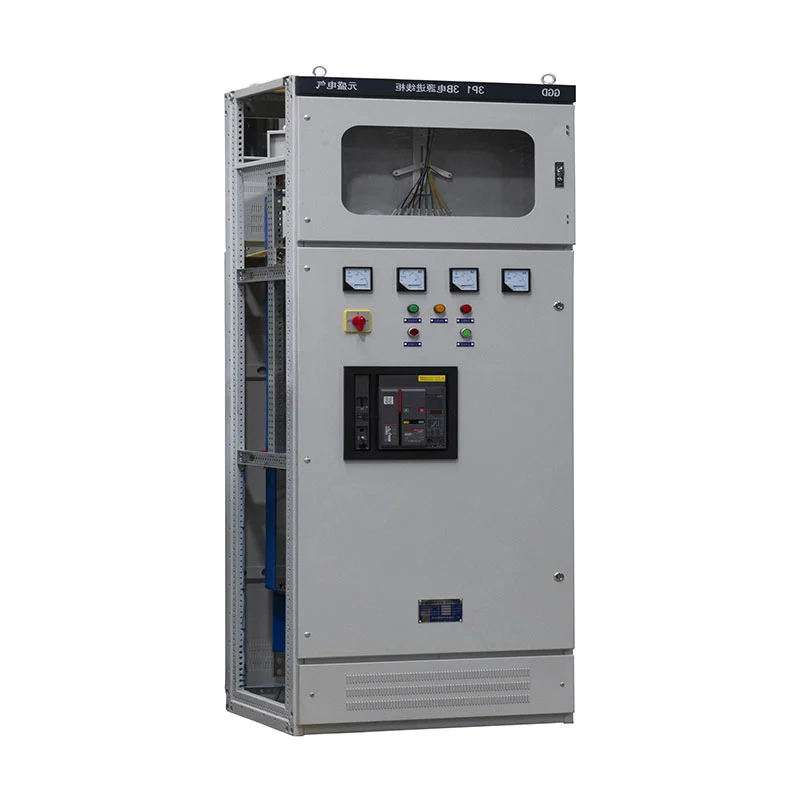

Binuo ng Zhejiang Usune Electric Co., Ltd., ang Low Voltage Withdrawable Distribution Switchboard ay angkop para sa AC 50Hz system na may rated working voltage hanggang 400V at rated current hanggang 3150A. Pinagsasama ng disenyo ang tansong busbar pamamahagi, mga na-configure na circuit breaker, nakaayos na pangalawang mga kable at nakalaang mga puwang ng cable upang suportahan ang iba't ibang mga layout ng proyekto. Gumagawa at nagsusuplay ang Usune ng mga solusyon sa switchgear na may mababang boltahe para sa mga power plant, substation, mga pabrika, pasilidad ng pagmimina, mga gusaling pangkomersyo at iba pang proyekto sa pamamahagi ng kuryente sa Tsina at mga pamilihan sa ibang bansa.
Ang iba't ibang mga kargang elektrikal ay nangangailangan ng iba't ibang pagsasaayos ng feeder. Maaaring i-configure ang cabinet ayon sa power distribution diagram, na nagpapahintulot sa mga papasok na circuit, papalabas na circuit, mga motor feeder at reactive power compensation circuits na isasaayos sa loob ng parehong low-voltage distribution system.
Para sa mas malalaking pangangailangan sa pamamahagi, maaaring maging ang mga universal circuit breaker gaya ng Emax, MT, 3WN, AH at ME series pinili ayon sa disenyo ng proyekto. Ang pagsasaayos ay maaari ring isama ang mga molded case circuit breaker, load switch at iba pang mga de-koryenteng bahagi batay sa kinakailangang kasalukuyang rating at scheme ng proteksyon.
Ang diskarte sa pagsasaayos na ito ay nagpapahintulot sa kagamitan na iangkop sa iba't ibang mga arkitektura ng pamamahagi ng kuryente sa halip ng pag-asa sa isang nakapirming electrical arrangement.
Ang pangunahing busbar at branch busbar ay gumagamit ng electrolytic copper upang magbigay ng isang matatag na kasalukuyang nagdadala ng landas sa pagitan ng papasok at mga papalabas na circuit. Inilalapat ang flame-retardant insulation at heat-shrinkable sleeve sa nauugnay na busbar mga seksyon upang mapabuti ang proteksyon ng pagkakabukod at mapanatili ang malinaw na pagkakakilanlan ng bahagi.
Ang pag-aayos ng busbar ay idinisenyo ayon sa electrical drawing at rate ng kasalukuyang mga kinakailangan. Flexible Ang mga koneksyon sa busbar ay maaari ding ibigay sa papasok na koneksyon sa pagitan ng tulay ng bus at ng pangunahing circuit breaker kung saan kinakailangan ng disenyo ng proyekto.
Para sa mga procurement team, nakakatulong ang configuration na ito na gawing simple ang pagtutugma ng switchboard sa upstream transformer, mga tulay ng bus at downstream feeder system.

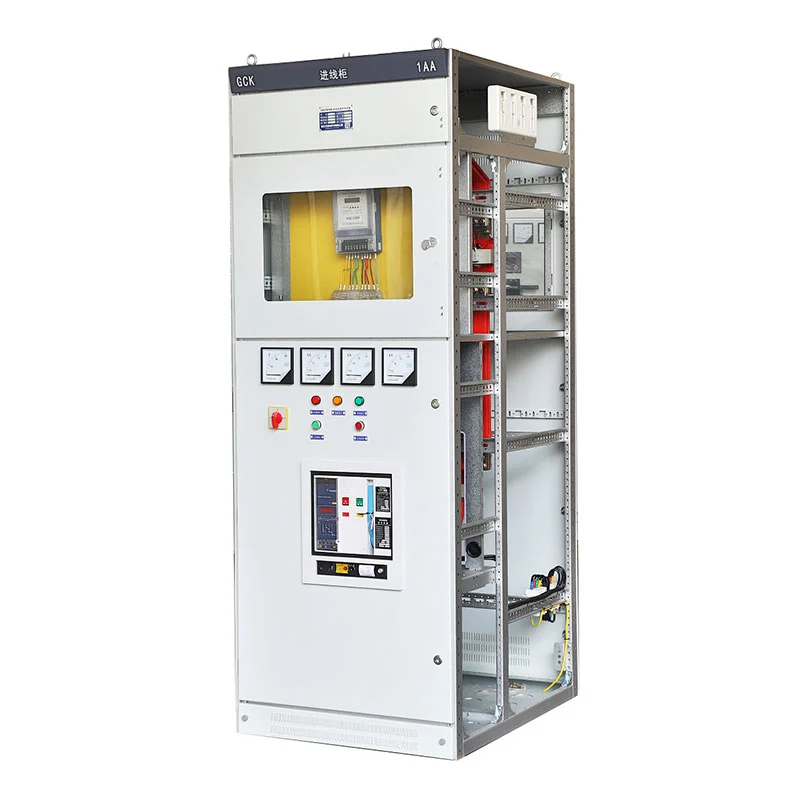

Ang cabinet frame at internal partitions ay ginawa mula sa cold-rolled steel plates. Ang karaniwang plato kapal ay hindi mas mababa sa 2 mm, na nagbibigay ng sapat na mekanikal lakas para sa normal na operasyon, inspeksyon at pagpapanatili.
Ang istraktura ng cabinet ay nagbibigay ng mga nakalaang lugar para sa mga de-koryenteng bahagi, mga koneksyon sa cable at pangalawang kontrol mga kable. Ang mga pinto, operating handle, identification plate at panloob na label ay nakaayos ayon sa electrical disenyo upang gawing mas madali ang pagkakakilanlan ng circuit sa panahon ng pagkomisyon at pagpapanatili.
Ang isang PE copper grounding bus ay tumatakbo sa direksyon ng pag-aayos ng cabinet. Ang mga bahagi na nangangailangan ng saligan ay maaaring konektado sa konduktor na ito, na may nakalaang mga terminal ng saligan na ibinigay para sa koneksyon sa panlabas na saligan network.
Ang pangalawang circuit ay nakaayos ayon sa mga guhit ng proyekto at mga kinakailangan sa kontrol. Kontrolin ang paggamit ng mga kable nababaluktot na insulated na mga konduktor ng tanso at nakaayos sa mga bundle upang magbigay ng malinis at napapanatiling panloob na mga kable kaayusan.
Ang mga control circuit ay karaniwang gumagamit ng 1.5 mm² conductor, habang ang AC current circuit ay gumagamit ng 2.5 mm² na conductor, na napapailalim sa panghuling disenyo ng engineering. Ginagamit ang flame-retardant na mga terminal block, at mga numero ng wire o mga marka ng pagkakakilanlan ng circuit ay ibinigay upang tumugma sa mga de-koryenteng guhit.
Para sa mga papasok na cabinet, ang undervoltage trip protection ay maaaring isama sa circuit breaker protection kaayusan. Ang mga ilaw ng tagapagpahiwatig, mga switch ng kontrol at mga instrumento sa pagsukat ay maaari ding i-configure ayon sa function ng bawat circuit.

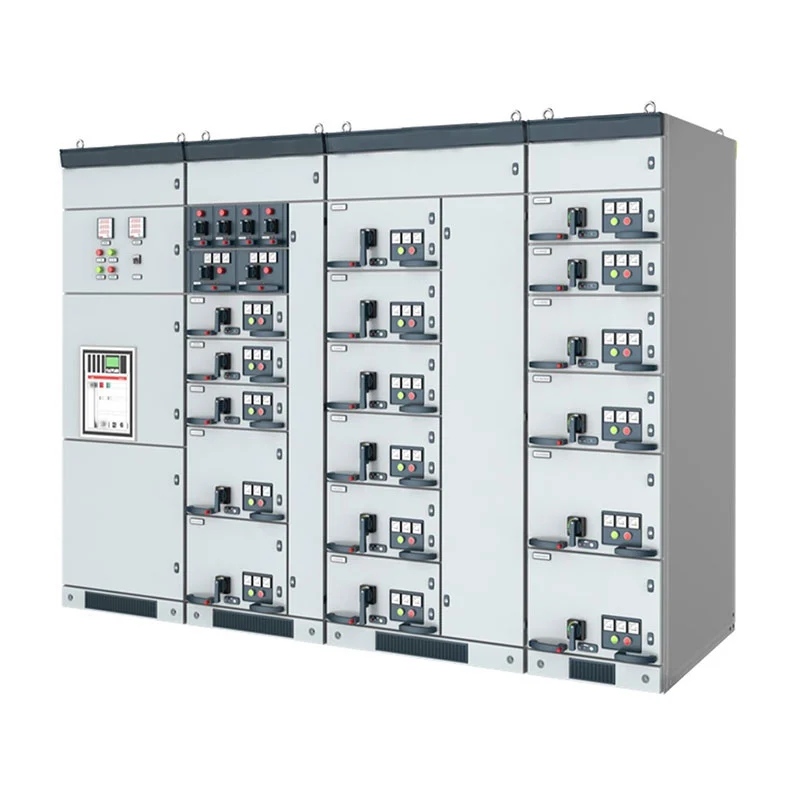

Ang Low Voltage Withdrawable Distribution Switchboard ay maaaring i-configure para sa ilang karaniwang mababang boltahe na kapangyarihan mga function ng pamamahagi. Ang isang papasok na cabinet ay tumatanggap ng kapangyarihan mula sa upstream transformer o power source, habang ang mga papalabas na cabinet ay namamahagi ng kuryente sa mga downstream load.
Maaaring isaayos ang mga motor control circuit gamit ang malaki at maliit na mga pagsasaayos ng drawer, na may mga circuit breaker o naka-fused pinili ang mga rotary load switch ayon sa mga katangian ng motor. Ang mga cabinet ng kompensasyon ng kapasitor ay maaaring isama ang manu-mano, awtomatiko o remote reactive power compensation equipment.
Ang modular arrangement na ito ay nagbibigay-daan sa parehong cabinet platform na suportahan ang iba't ibang mga gawain sa pamamahagi ng kuryente sa loob isang proyekto.
| item | Pagtutukoy |
| Uri ng Produkto | Low Voltage Withdrawable Distribution Switchboard |
| Na-rate na Boltahe sa Paggawa | 0.4kV |
| Na-rate na Dalas | 50Hz |
| Na-rate na Kasalukuyan | Hanggang 3150A |
| Degree ng Proteksyon | IP23 |
| Pag-install | panloob |
| Altitude | ≤2000m |
| Antas ng Polusyon | Antas 3 |
| Temperatura sa paligid | -10°C hanggang +40°C |
| Pang-araw-araw na Average Relative Humidity | ≤95% |
| Buwanang Average Relative Humidity | ≤90% |
| Seismic Intensity | ≤Magnitude 8 |
| Pangunahing Materyal ng Busbar | Electrolytic Copper |
| Materyal sa Gabinete | Cold-Rolled Steel Plate |
| Karaniwang Kulay ng Gabinete | Electric Gray, RAL7032 |
| Modelo | Na-rate na boltahe (V) | Rated kasalukuyang (A) | Rated short-circuit breaking current (KA) | Na-rate na short-time na makatiis sa kasalukuyang(1s) (kA) | Rated peak withstand current (kA) | |
| GGD1 | 380 | A | 1000 | 15 | 15 | 30 |
| B | 600(630) | |||||
| C | 400 | |||||
| GGD2 | 380 | A | 1500(1600) | 30 | 30 | 63 |
| B | 1000 | |||||
| C | 600 | |||||
| GGD3 | 380 | A | 3150 | 50 | 50 | 105 |
| B | 2500 | |||||
| C | 2000 | |||||

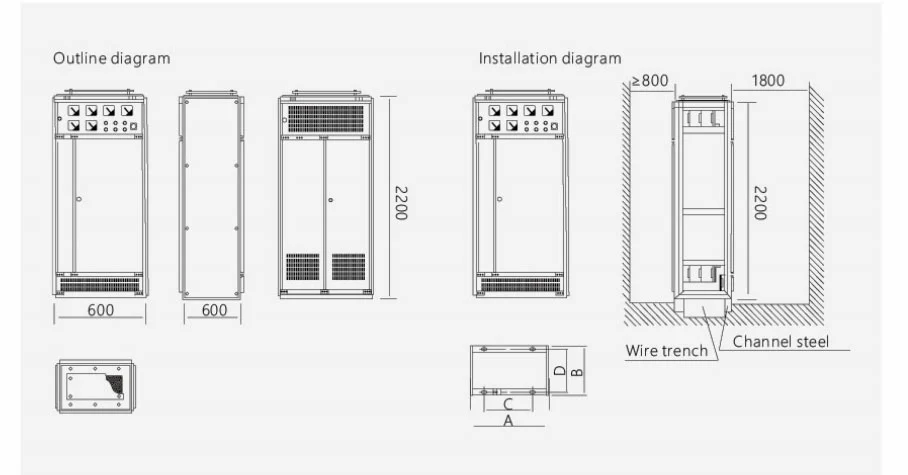

| Code ng produkto | A | B | C | D |
| GGD06 | 600 | 600 | 450 | 556 |
| GGD06A | 600 | 800 | 450 | 756 |
| GGD08 | 800 | 600 | 650 | 556 |
| GGD08A | 800 | 800 | 650 | 756 |
| GGD10A | 1000 | 600 | 850 | 556 |
| GGD10A | 1000 | 800 | 850 | 756 |
| GGD12 | 1200 | 800 | 1050 | 756 |
Ang kagamitan ay inilaan para sa panloob na pag-install sa mga kapaligiran na walang matinding vibration, epekto o kinakaing unti-unti kundisyon. Ang temperatura sa paligid ay dapat manatili sa pagitan ng -10°C at +40°C, na may average na temperatura sa loob ng 24 oras na hindi hihigit sa +35°C.
Ang taas ng pag-install ay karaniwang limitado sa 2000 m. Sa isang maximum na ambient temperature na +40°C, ang kamag-anak ang halumigmig ay hindi dapat lumampas sa 50%, habang ang mas mataas na relatibong halumigmig ay maaaring payagan sa mas mababang temperatura ayon sa ang naaangkop na mga kondisyon sa kapaligiran.
Ang pagkahilig sa pag-install ay hindi dapat lumampas sa 5° mula sa patayong eroplano. Kung ang kagamitan ay kinakailangan para sa espesyal kapaligiran o mga kondisyon ng operating, ang huling pagsasaayos ay maaaring matukoy sa pamamagitan ng teknikal na konsultasyon sa pagitan ni Usune at ng customer.
Ang kaligtasan ng elektrikal ay tinutugunan sa pamamagitan ng pagtatayo ng cabinet at proteksyon ng circuit. Mekanikal at elektrikal isinasama ang mga interlocking function ayon sa napiling configuration upang mabawasan ang mga error sa pagpapatakbo.
Gumagamit ang gabinete ng malinaw na natukoy na mga label ng circuit at mga numero ng bahagi, habang ang sistema ng saligan ay nagbibigay ng a nakalaang PE copper bus para sa mga koneksyon sa saligan. Maaaring idisenyo ang mga cable compartment na may sapat na espasyo para sa mga cable head at zero-sequence na kasalukuyang pag-install ng transpormer kung kinakailangan.
Ang mga pintuan sa harap at likuran ay idinisenyo para sa matatag na pagbubukas at pagsasara, habang ang mga bahagi ng pagpapatakbo ay nakaposisyon sa maiwasan ang pagkagambala sa mga pintuan at hawakan ng cabinet.
Ginagawa ng Usune ang mababang boltahe na mga de-koryenteng kagamitan nito ayon sa naaangkop na mga kinakailangan sa IEC at GB. Kaugnay Kasama sa mga pamantayan ang GB/T 14048.2, GB 7251.12 at mga naaangkop na kinakailangan sa IEC para sa mababang boltahe na switchgear at controlgear assemblies.
Ang sistema ng produksyon at pamamahala ay sinusuportahan ng ISO 9001, ISO 14001 at ISO 45001 certifications. Ang produkto ay maaari ding bigyan ng sertipikasyon ng CE at nauugnay na dokumentasyon ng pagsubok ayon sa mga kinakailangan ng proyekto.
Ang mga sertipikasyon at pamantayang ito ay nagbibigay sa mga koponan sa pagkuha ng isang dokumentadong batayan para sa pagsusuri ng supplier, proyekto pag-apruba at internasyonal na pagbili.
Ang kontrol sa kalidad ay sumasaklaw sa mga materyales sa kabinet, tansong busbar, mga de-koryenteng sangkap, pangalawang mga kable at tapos na pagpupulong. Pinipili ang mga bahagi ayon sa naaprubahang mga guhit sa disenyo at mga teknikal na pagtutukoy.
Bago ang paghahatid, ang mga naka-assemble na kagamitan ay sumasailalim sa regular na inspeksyon at pagsubok. Mga kable, pagkakakilanlan ng bahagi, ang mga koneksyon sa saligan, istraktura ng cabinet at mga electrical function ay sinusuri laban sa dokumentasyon ng proyekto sa bawasan ang mga isyu sa pag-install at pagkomisyon sa site ng customer.
Ang Usune ay nagpapanatili din ng mga rekord ng produksyon at inspeksyon upang suportahan ang kalidad ng pag-verify at pagsubaybay sa proyekto.
Ang Low Voltage Withdrawable Distribution Switchboard ay ibinigay para sa Cas-space Rocket Launch Project, kung saan ang maaasahang mababang boltahe na pamamahagi ng kuryente ay kinakailangan para sa mga pasilidad ng proyekto at pagsuporta sa elektrikal mga sistema.
Para sa mga proyektong pang-inhinyero na may maraming electrical load at iba't ibang distribution circuit, ang modular cabinet ang configuration ay nagbibigay-daan sa papasok na kapangyarihan, feeder circuit at auxiliary electrical function na maisaayos ayon sa ang disenyo ng pamamahagi ng kapangyarihan ng proyekto.
Ang mga sukat ng cabinet ay maaaring matukoy ayon sa mga aprubadong electrical drawings, component selection, cable mga kinakailangan sa pagpasok at mga kondisyon sa pag-install ng site. Ang Usune ay maaaring magbigay ng kaukulang dimensional na mga guhit para sa pagsusuri sa engineering bago ang produksyon.
Nagsasagawa ang Usune ng inspeksyon at nakagawiang pagsubok bago ipadala. Ang proseso ng pagsubok ay sumasaklaw sa cabinet assembly, mga de-koryenteng koneksyon, pag-install ng bahagi, saligan, pangalawang mga kable at iba pang nauugnay na mga function.
Ang mga ulat sa pagsubok at teknikal na dokumentasyon ay maaaring ibigay ayon sa mga kinakailangan ng proyekto, na tumutulong sa mga customer kumpletuhin ang papasok na inspeksyon, pag-install at mga pamamaraan ng pagkomisyon.
Ang karaniwang pagsasaayos ay na-rate sa 0.4kV, na may rate na kasalukuyang hanggang sa 3150A. Ang huling pagsasaayos ng kuryente ay tinutukoy ayon sa pag-load ng proyekto at mga guhit ng disenyo.
Oo. Maaaring i-customize ng Usune ang configuration ng cabinet ayon sa mga electrical schematics, dami ng circuit, component pagpili, direksyon ng pagpasok ng cable, mga sukat ng cabinet at iba pang mga kinakailangan sa proyekto.
Maaaring tumanggap ang system ng iba't ibang mga configuration ng circuit breaker. Universal circuit breaker tulad ng Emax, MT, Maaaring mapili ang 3WN, AH at ME series ayon sa aprubadong disenyo.
Oo. Maaaring isaayos ang mga configuration ng motor control gamit ang iba't ibang laki ng drawer at angkop na mga circuit breaker o pinagsama load switch ayon sa kapasidad ng motor at mga kinakailangan sa proteksyon.
Ang pangunahing at sangay na busbar ay gumagamit ng electrolytic copper. Ang mga nauugnay na seksyon ng busbar ay maaaring bigyan ng flame-retardant insulation at heat-shrinkable protective sleeves.
Ang Usune ay maaaring magbigay ng mga teknikal na detalye, mga de-koryenteng guhit, mga dimensyon na guhit, mga ulat ng pagsubok at may kaugnayan kalidad ng dokumentasyon ayon sa mga kinakailangan ng proyekto.
Ang karaniwang lead time ay karaniwang 15–20 araw, depende sa configuration, dami at kinakailangan ng proyekto.
Ang Usune ay may higit sa 14 na taong karanasan sa paggawa ng mga de-koryenteng kagamitan at produkto na nakabatay sa proyekto pag-unlad. Ang pangkat ng engineering nito ay maaaring gumana mula sa mga guhit ng customer at mga detalye ng elektrikal upang mabuo ang kinakailangang pagsasaayos ng cabinet.
Sa ISO 9001, ISO 14001 at ISO 45001 management system, IEC at GB standard compliance, CE certification at regular na pagsubok sa pabrika, ang Usune ay nagbibigay ng mababang boltahe na kagamitan sa pamamahagi para sa parehong domestic at internasyonal mga proyekto.
Para sa isang proyektong nangangailangan ng Low Voltage Withdrawable Distribution Switchboard, maaaring ibigay ng mga customer ang single-line diagram, kasalukuyang na-rate, bilang ng mga papasok at papalabas na circuit, mga kinakailangan sa bahagi at mga sukat ng cabinet. Maaaring ihanda ng Usune ang kaukulang teknikal na pagsasaayos at panipi.
