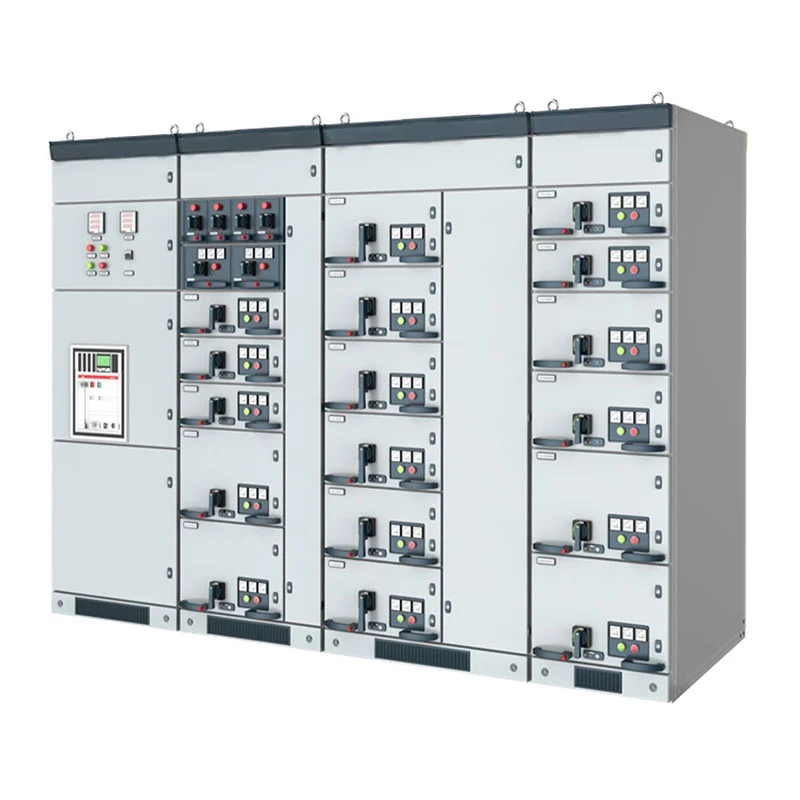

Ang Low Voltage Withdrawable Switchgear Panel ay partikular na angkop para sa mga proyekto kung saan maraming uri ng elektrikal ang mga load ay kailangang pamahalaan mula sa isang sentralisadong sistema ng pamamahagi ng mababang boltahe. Sa halip na gumamit ng isang nakapirming pag-aayos, ang cabinet ay maaaring i-configure sa mga power distribution unit, motor control unit, at power factor gumagana ang kompensasyon ayon sa electrical diagram ng customer.
Ang isang malaking mababang boltahe na electrical system ay karaniwang naglalaman ng iba't ibang uri ng load. Mga kagamitan sa produksyon, motor, ang pag-iilaw, pantulong na kagamitan, at mga reaktibong load ay maaaring mangailangan ng iba't ibang kaayusan sa proteksyon at kontrol.
Ang modular switchgear ng Usune ay maaaring i-configure ayon sa function ng bawat circuit. Isang tipikal na sistema maaaring magsama ng Power Distribution Center (PC) para sa papasok at papalabas na power, isang Motor Control Center (MCC) para sa motor. feeders, at isang compensation cabinet para sa reactive power management.
Ang pagsasaayos na ito ay nagbibigay-daan sa mga electrical engineer na bumuo ng switchboard sa paligid ng aktwal na istraktura ng pagkarga ng a proyekto.

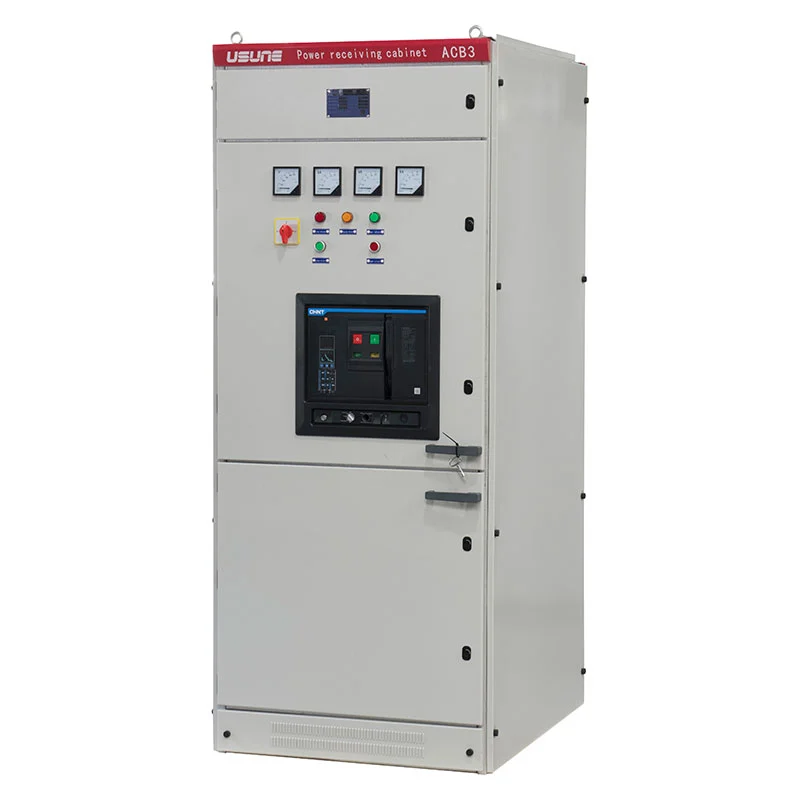

Ang PC cabinet ay idinisenyo para sa receiving and distribution side ng isang low-voltage system.
Depende sa kinakailangang mga de-koryenteng parameter, ang cabinet ay maaaring tumanggap ng Emax, MT, 3WN, AH, ME series circuit breaker at iba pang mga katugmang bahagi ayon sa naaprubahang disenyo.
Ang seksyon ng pamamahagi ay maaaring gamitin upang matustusan ang mga linya ng produksyon sa ibaba ng agos, mga transformer, kagamitang pantulong, mga sistema ng gusali, at iba pang mga kargang elektrikal.
Para sa mga proyektong may maraming feeder, maaaring isaayos ang bawat circuit ayon sa kasalukuyang rate at proteksyon nito kinakailangan, na ginagawang mas madaling ayusin ang pangkalahatang network ng pamamahagi.
Ang mga karga ng motor ay kadalasang isa sa pinakamalaking bahagi ng mga sistemang elektrikal na pang-industriya. Mga bomba, tagahanga, compressor, ang mga conveyor, machine tool, at kagamitan sa produksyon ay maaaring mangailangan ng mga dedikadong motor circuit.

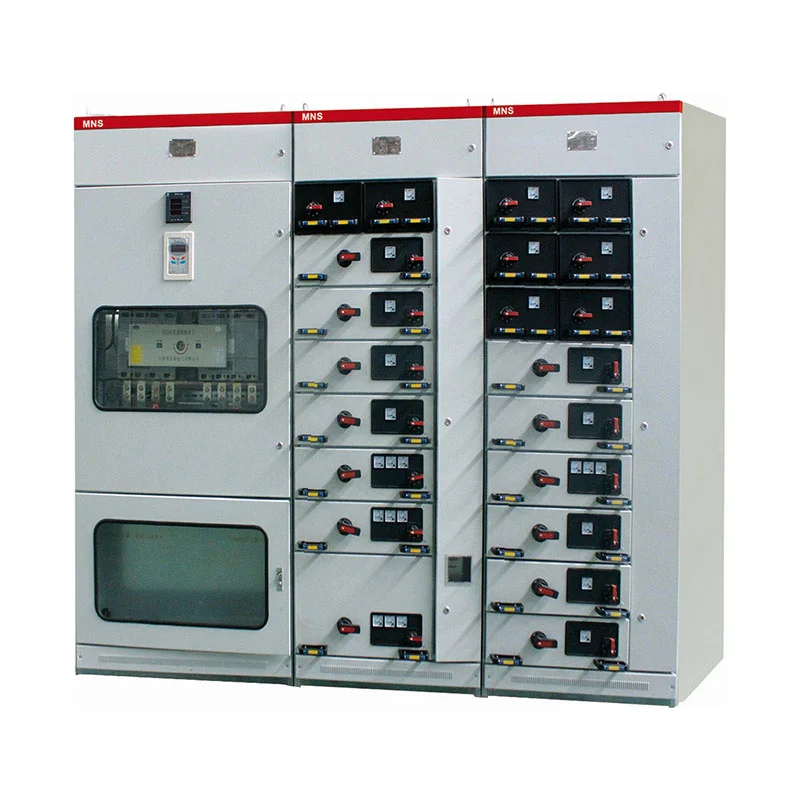

Gumagamit ang configuration ng MCC ng malalaki at maliliit na drawer para ma-accommodate ang iba't ibang kinakailangan sa motor feeder. Ang pangunahing switching device para sa bawat circuit ay maaaring gumamit ng high-breaking-capacity molded case circuit breaker o rotary load lumipat gamit ang fuse.
Ang pag-aayos na ito ay nagbibigay-daan sa mga motor circuit na igrupo nang hiwalay mula sa mga pangkalahatang power distribution circuit habang pagpapanatili ng sentralisadong kontrol ng electrical system.
Ang mga pasilidad na pang-industriya na may malaking bilang ng mga motor at inductive load ay maaaring mangailangan ng reactive power compensation.
Maaaring i-configure ng Usune ang seksyon ng kompensasyon na may manu-mano, awtomatiko, o malayuang mga function ng kompensasyon ng power factor. Maaaring piliin ang naaangkop na paraan ng kontrol ayon sa sistema ng pamamahala ng kuryente ng customer.
Sa pamamagitan ng paghihiwalay ng mga kagamitan sa kompensasyon mula sa pangkalahatang pamamahagi at mga circuit ng motor, ang pag-aayos ng cabinet ay maaaring mas mahusay tumutugma sa pangkalahatang diskarte sa pamamahala ng kapangyarihan ng customer.
Ang pangunahing halaga ng isang mababawi na sistema na mababa ang boltahe ay hindi lamang ang istraktura ng cabinet mismo, ngunit ang kakayahang gawin ayusin ang iba't ibang mga electrical function sa loob ng isang coordinated system.
Ang seksyon ng PC ang humahawak sa papasok na kapangyarihan at namamahagi ng kuryente sa mga downstream feeder. Ang configuration ng breaker nito ay pinili ayon sa kasalukuyang mga kinakailangan at proteksyon ng system.
Ang seksyon ng MCC ay nakatuon sa mga circuit na nauugnay sa motor. Maaaring isaayos ang iba't ibang laki ng drawer ayon sa motor mga rating at dami ng feeder.
Ang seksyon ng kompensasyon ay namamahala sa reaktibong kapangyarihan at maaaring i-configure para sa manu-mano, awtomatiko, o malayuang operasyon.
Ang tatlong functional na lugar na ito ay maaaring idisenyo nang hiwalay o isinama sa parehong low-voltage switchboard ayon sa mga kinakailangan ng proyekto.
Ang pagpili ng isang low-voltage switchgear system ay dapat magsimula sa mga electrical load kaysa sa cabinet hitsura.
Para sa isang proyekto ng pamamahagi ng kuryente, karaniwang kailangang kumpirmahin ng mga inhinyero ang papasok na boltahe, kasalukuyang na-rate, bilang ng papalabas na mga feeder, antas ng short-circuit, kapasidad ng motor, at mga kinakailangan sa pagpapalawak sa hinaharap.
Para sa mga pasilidad ng motor-intensive, ang bilang at rating ng mga motor ay nagiging mahalagang salik sa pagtukoy sa MCC pagsasaayos.
Kung saan ang mga reaktibong pagkarga ay mahalaga, ang kinakailangang kapasidad ng kompensasyon at paraan ng pagkontrol ay dapat din isinasaalang-alang.
Ang diskarteng ito na nakabatay sa pagkarga ay nakakatulong na matiyak na ang panghuling pagsasaayos ng switchgear ay tumutugma sa aktwal na pagpapatakbo katangian ng pasilidad.
Ang Low Voltage Withdrawable Switchgear Panel ay maaaring i-configure para sa iba't ibang industriya at electrical environment ayon sa mga kinakailangang function ng pamamahagi.
Maaaring gamitin ng mga pabrika ang mga pagsasaayos ng PC at MCC para ipamahagi ang kapangyarihan sa mga kagamitan sa produksyon, motor, auxiliary system, at makinarya ng proseso.
Ang mga planta ng petrochemical ay karaniwang mayroong maraming sistemang pinapaandar ng motor gaya ng mga bomba, bentilador, at mga compressor. Hiwalay maaaring ayusin ang mga motor control circuit sa loob ng seksyon ng MCC.
Ang mga pasilidad ng bakal at metalurhiko ay kadalasang naglalaman ng mga de-makapangyarihang motor at maraming linya ng produksyon. Modular ang pamamahagi ay nagbibigay-daan sa iba't ibang load na pamahalaan sa pamamagitan ng mga dedikadong feeder circuit.
Ang imprastraktura ng transportasyon ay maaaring gumamit ng sentralisadong pamamahagi ng mababang boltahe para sa mga suplay ng kuryente ng kagamitan, pantulong mga sistema, kagamitan sa bentilasyon, at iba pang mga kargang elektrikal.
Ang mga matataas na gusali at mga pagpapaunlad ng tirahan ay maaaring gumamit ng mga kabinet ng pamamahagi ng mababang boltahe para sa sentralisadong feeder pamamahala at supply ng mga de-koryenteng kagamitan.
Ang mga pasilidad na nauugnay sa kuryente ay maaaring pagsamahin ang papasok na pamamahagi, papalabas na mga feeder, motor circuit, at reaktibong kapangyarihan kabayaran sa loob ng pinagsama-samang sistemang mababa ang boltahe.
Ang karaniwang kagamitan ay idinisenyo para sa isang nakapaligid na temperatura sa pagitan ng -5°C at +40°C, na may average na temperatura na hindi lampas sa +35°C sa loob ng 24 na oras.
Ang karaniwang taas ng pag-install ay ≤2000m. Ang nakapaligid na hangin ay dapat na medyo malinis, at angkop dapat isaalang-alang ang mga hakbang kung saan maaaring magdulot ng condensation ang halumigmig at pagbabago ng temperatura.
Para sa transportasyon at imbakan, ang naaangkop na hanay ng temperatura ay -25°C hanggang +55°C, na may panandaliang pagkakalantad hanggang sa +70°C nang hindi hihigit sa 24 na oras.
Kung kinakailangan ang kagamitan para sa mga offshore oil platform, nuclear power plant, o iba pang espesyal na kapaligiran, ang Ang mga kondisyon sa pagpapatakbo ay dapat na hiwalay na kumpirmahin sa pagitan ng Usune at ng customer.
| item | Pagtutukoy |
| Uri ng Kagamitan | Low-Voltage Withdrawable Switchgear |
| Na-rate na Boltahe sa Paggawa | ≤660V |
| Na-rate na Dalas | 50Hz / 60Hz |
| Pangunahing Pag-andar | Power Distribution / Motor Control / Power Factor Compensation |
| Mga Uri ng Gabinete | PC / MCC / Gabinete ng Kompensasyon |
| Mga Circuit Breaker ng PC | Serye ng Emax / MT / 3WN / AH / ME |
| Istruktura ng MCC | Malaki at Maliit na mga drawer |
| MCC Main Switching | High-Breaking MCCB / Rotary Load Switch na may Fuse |
| Mga Mode ng Kompensasyon | Manwal / Awtomatiko / Remote |
| Altitude ng Pag-install | ≤2000m |
| Temperatura sa paligid | -5°C hanggang +40°C |
| 24-Oras na Average na Temperatura | ≤+35°C |
| Temperatura ng Imbakan | -25°C hanggang +55°C |
| Panandaliang Temperatura | Hanggang +70°C para sa ≤24h |
| Naaangkop na Sistema | AC 50–60Hz |
Dapat kumpirmahin ang huling mga parameter ng kuryente ayon sa single-line diagram ng customer, listahan ng pagkarga, mga kinakailangan sa proteksyon, at mga kondisyon sa pag-install.
Para sa mga procurement team, ang pagpili ng low-voltage switchgear cabinet ayon lamang sa rated voltage at current ay maaaring hindi maging sapat.
Ang bilang ng mga papalabas na circuit, dami ng motor feeder, indibidwal na rating ng motor, mga kinakailangan sa short-circuit, Ang kapasidad ng papasok na kapangyarihan, at mga kinakailangan sa kompensasyon ay maaaring makaapekto sa panghuling pagsasaayos ng cabinet.
Maaaring suriin ng Usune ang mga kinakailangan sa kuryente ng customer at magrekomenda ng naaangkop na kumbinasyon ng PC, MCC, at mga function ng kompensasyon.
Ang diskarte na ito ay partikular na kapaki-pakinabang para sa mga pang-industriyang proyekto kung saan ang switchboard ay kailangang tumanggap ng marami mga uri ng mga kargang elektrikal sa halip na magsilbi lamang bilang isang kumbensyonal na kabinet ng pamamahagi.
Ang Cas-space Rocket Launch Project ay isa sa mga sanggunian ng proyekto na nauugnay sa mga de-koryenteng kagamitan ng Usune.
Ang mga pasilidad ng paglulunsad ng rocket ay naglalaman ng mga kumplikadong sumusuporta sa mga electrical system at nangangailangan ng organisadong pamamahagi ng kuryente para sa kagamitan, pantulong na pasilidad, mga sistemang nauugnay sa kontrol, at pagkarga ng imprastraktura.
Sa ganitong kapaligiran, ang sistema ng pamamahagi ng kuryente ay kailangang tumanggap ng iba't ibang katangian ng pagkarga habang pagpapanatili ng malinaw na organisasyon ng circuit. Ang low-voltage switchgear ng Usune ay inilapat bilang bahagi ng proyekto pag-aayos ng mga kagamitang elektrikal.
Ang proyekto ay nagpapakita ng paggamit ng Usune electrical equipment sa espesyal na imprastraktura kung saan ang kapangyarihan ang mga kinakailangan sa pamamahagi ay lumampas sa mga kumbensyonal na komersyal o pang-industriyang gusali.
Bago mag-order ng Low Voltage Withdrawable Switchgear Panel, dapat ay karaniwang ibigay ng mga customer ang sumusunod na proyekto impormasyon:
| Kinakailangang Impormasyon | Layunin |
| Boltahe ng System | Tinutukoy ang pangunahing pagsasaayos ng kuryente |
| Papasok na Kasalukuyan | Tumutulong na matukoy ang papasok na kapasidad ng switchgear |
| Bilang ng mga Feeder | Tinutukoy ang pagsasaayos ng functional-unit ng cabinet |
| Dami ng Motor | Tinutukoy ang mga kinakailangan sa MCC |
| Mga Rating ng Motor | Tumutulong sa pagpili ng mga bahagi ng motor feeder |
| Antas ng Short-Circuit | Tinutukoy ang mga kinakailangan sa proteksyon |
| Kinakailangan sa Kabayaran | Tinutukoy ang configuration ng power factor compensation |
| Kapaligiran sa Pag-install | Kinukumpirma ang naaangkop na mga kondisyon sa pagpapatakbo |
| Electrical Diagram | Tinutulungan si Usune na ihanda ang naaangkop na pag-aayos ng cabinet |
Ang pagbibigay ng mga detalyeng ito sa yugto ng panipi ay nagpapahintulot sa Usune na bumuo ng isang mas tumpak na pagsasaayos ng switchgear at bawasan ang mga hindi kinakailangang pagbabago sa panahon ng produksyon.
| N o. | Mga bagay | Yunit | Load break switch unit | yunit ng kumbinasyon | Unit ng circuit breaker | |
| 1 | Na-rate na boltahe | kV | 12/24 | 12/24 | 12/24 | |
| 2 | Na-rate na dalas | Hz | 50 | 50 | 50 | |
| 3 | Na-rate ang kasalukuyang | A | 630 | 125 (depende sa kasalukuyang fuse) | 630 | |
| 4 | Na-rate na antas ng pagkakabukod | 1min Ang dalas ay nakatiis sa presyon | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| Ang salpok ng pag-iilaw ay nakatiis sa boltahe | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Na-rate ang maikling circuit na makatiis sa kasalukuyang | kA/s | 25/4 | —— | 25/4 | |
| 6 | Rated peak makatiis sa kasalukuyang | kA | 63 | —— | 63 | |
| 7 | Rated short circuit paggawa ng kasalukuyang | kA | 63 | Limitado ng HV fuse | 63 | |
| 8 | Rated short circuit breaking kasalukuyang | kA | —— | Limitado ng HV fuse | 25/25 | |
| 9 | Rated transmission kasalukuyang | A | —— | 1700/1400 | —— | |
| 10 | Rated aktibong load breaking kasalukuyang | A | 630 | —— | —— | |
| 11 | Na-rate na closed‑loop breaking current | A | 630 | —— | 630 | |
| 12 | Buhay na mekanikal | load break switch/CB | Mga oras | 10000 | 10000 | 20000 |
| Isolation/ground switch | 5000 | 5000 | 5000 | |||
| 13 | Circuit resistance | μΩ | ≤150 | —— | ≤150 | |
| 14 | Rated charging pressure (20℃ gauge pressure) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Gas taunang kamag-anak na rate ng pagtagas | % | 0.05 | 0.05 | 0.05 | |
| 16 | Degree ng proteksyon ng IP | Gabinete | IP4X | IP4X | IP4X | |
| Tangke ng gas | IP67 | IP67 | IP67 | |||

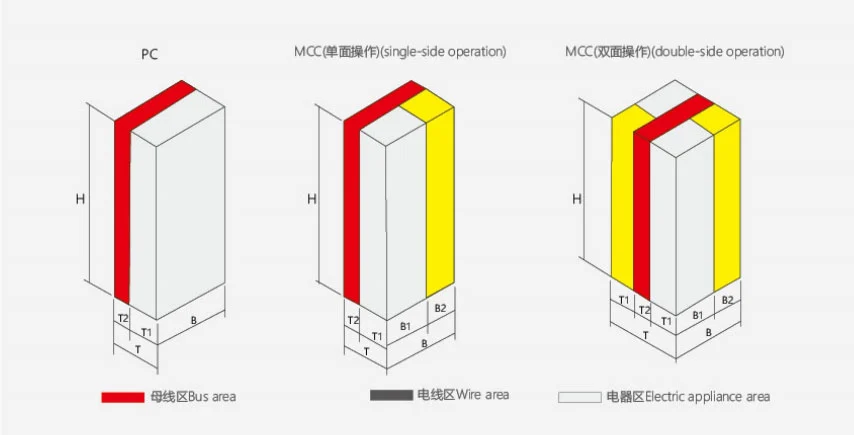

| taas | Lapad | Lalim | Tandaan | ||||
| H | B | B1 | B2 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | Single-side na operasyon |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | Double-side na operasyon |
Pinapatakbo ng Usune ang mga proseso ng pagmamanupaktura at pamamahala ng kalidad nito ayon sa ISO 9001, ISO 14001, at ISO 45001.
Ang mga produkto ay binuo at ginawa na may sanggunian sa naaangkop na mga pamantayan ng IEC at GB. Ang sertipikasyon ng CE ay magagamit para sa mga naaangkop na configuration ng produkto at target na merkado.
Sinasaklaw ng inspeksyon ng pabrika ang pag-install ng bahagi, pagpupulong ng cabinet, mga koneksyon sa kuryente, mga mekanismong gumagana, at regular na pagsubok bago ipadala.
Ang mga nauugnay na teknikal na dokumento at mga ulat ng pagsubok ay maaaring ibigay ayon sa mga kinakailangan ng proyekto.
Ang kagamitan ay idinisenyo para sa mga AC system na may rated working voltage na 660V at mas mababa.
Maaaring isama ng system ang pamamahagi ng kuryente, kontrol ng motor, at mga function ng awtomatikong kompensasyon ng power factor.
Pangunahing ginagamit ang PC cabinet para sa pagtanggap at pamamahagi ng kuryente. Maaari itong i-configure gamit ang angkop na circuit mga breaker ayon sa mga kinakailangan ng system.
Ang MCC cabinet ay idinisenyo para sa sentralisadong kontrol at proteksyon ng maraming motor circuit. Maaari itong gumamit ng malaki at maliit na mga pagsasaayos ng drawer.
Oo. Maaaring i-configure ng Usune ang cabinet ayon sa single-line diagram ng customer, load list, motor ratings, dami ng feeder, at mga kinakailangan sa kompensasyon.
Gumagana ang Usune sa ilalim ng ISO 9001, ISO 14001, at ISO 45001 na mga sistema ng pamamahala. Ang mga produkto ay dinisenyo ayon sa naaangkop na mga pamantayan ng IEC at GB, na may certification ng CE na magagamit para sa mga naaangkop na configuration.
Ang mga espesyal na kapaligiran tulad ng mga offshore platform at nuclear power facility ay nangangailangan ng hiwalay na teknikal na pagsusuri at kasunduan bago ang produksyon.
Inirerekomenda ang mga customer na magbigay ng boltahe ng system, papasok na kasalukuyang, dami ng feeder, impormasyon ng motor, antas ng short-circuit, mga kinakailangan sa kompensasyon, single-line diagram, at kapaligiran sa pag-install.
Oo. Isinasagawa ang inspeksyon ng pabrika at nakagawiang pagsubok bago ang kargamento, at maaaring magkaroon ng mga nauugnay na ulat ng pagsubok ibinigay ayon sa mga kinakailangan ng proyekto.
Nakatuon ang Usune sa mababang boltahe na mga de-koryenteng kagamitan at nagbibigay ng mga configuration ng switchgear na nakatuon sa proyekto para sa pang-industriya, komersyal, enerhiya, transportasyon, at mga espesyal na aplikasyon sa imprastraktura.
Para sa mga customer na bumibili ng Low Voltage Withdrawable Switchgear Panel, maaaring suportahan ng Usune ang proseso mula sa electrical pagkumpirma ng parameter at pagsasaayos ng cabinet sa pagmamanupaktura ng inspeksyon at dokumentasyon ng kargamento, na nagbibigay ng a praktikal na solusyon batay sa aktwal na sistema ng kuryente sa halip na gumamit ng parehong configuration para sa bawat proyekto.
