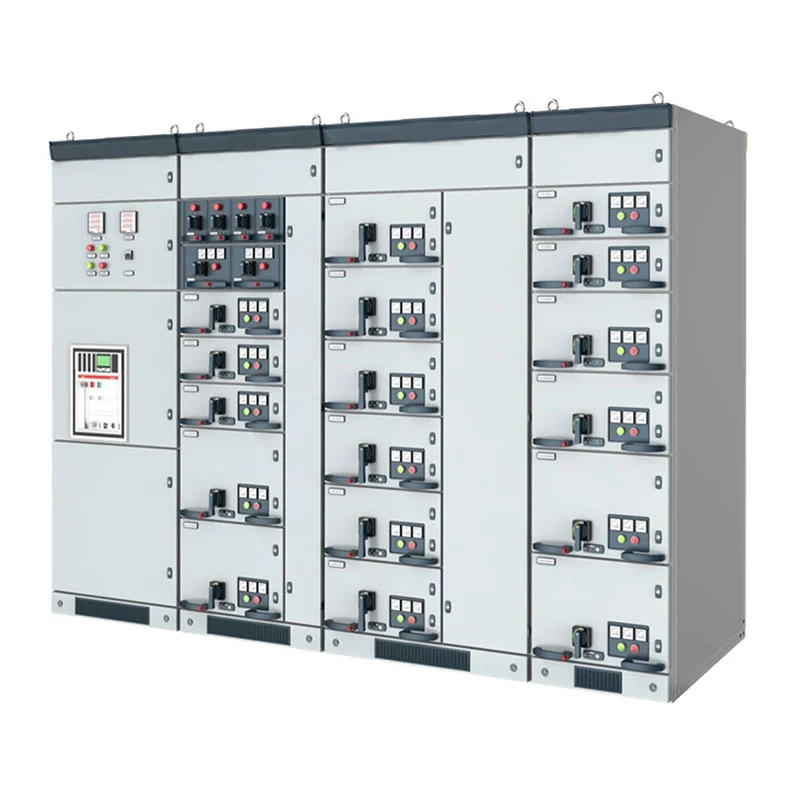

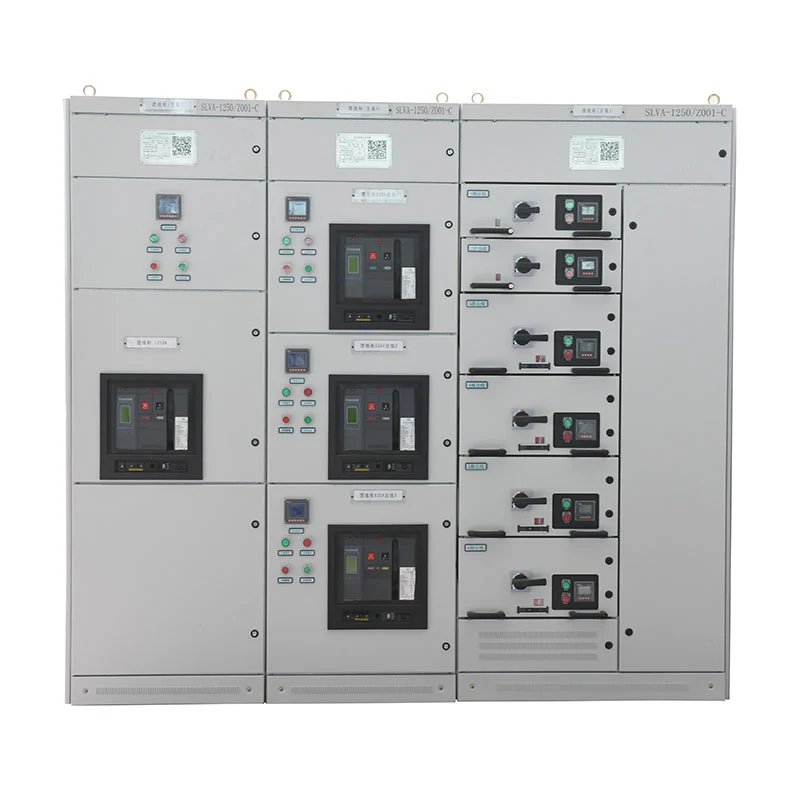

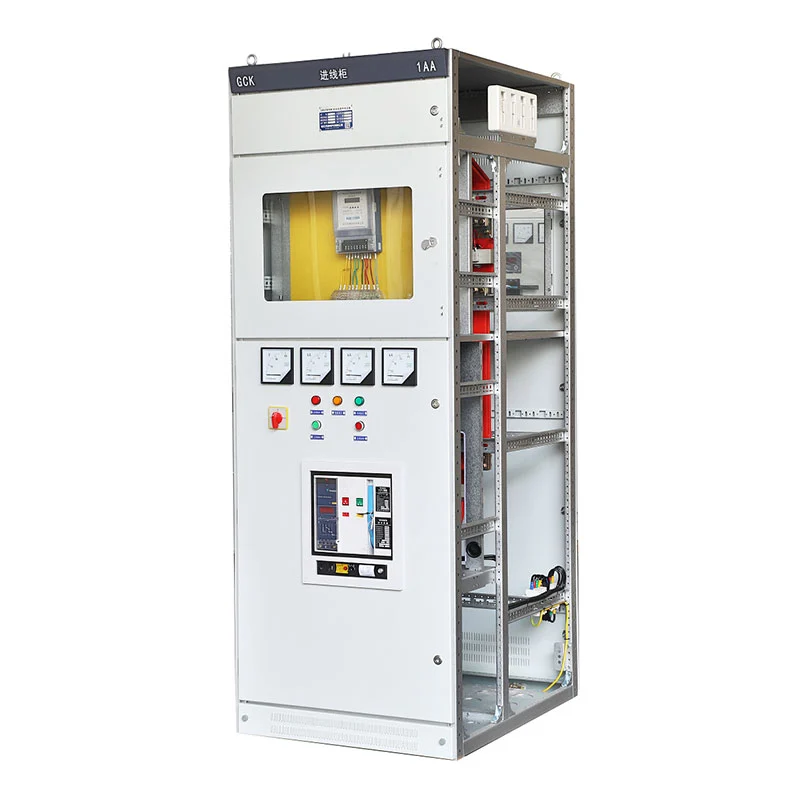

Idinisenyo para sa mga AC 50–60Hz system na may rated working voltage hanggang 660V, ang Low Voltage Drawer Type Switchgear Cabinet maaaring i-configure para sa pamamahagi ng kuryente, kontrol ng motor, at kompensasyon ng power factor. Ito ay angkop para sa mga plantang pang-industriya, mga pasilidad ng kuryente, mga proyektong petrochemical, imprastraktura ng transportasyon, mga gusaling pangkomersyal, at iba pang mababang boltahe na mga de-koryenteng sistema.
Sa isang conventional fixed distribution cabinet, ang mga electrical circuit ay medyo nakadepende sa pangkalahatang cabinet kaayusan. Kapag ang isang pasilidad ay naglalaman ng maraming independiyenteng load, ito ay maaaring gumawa ng circuit management at hinaharap mas kumplikado ang pagbabago.
Hinahati ng isang drawer-type na configuration ang mga electrical function sa mga indibidwal na unit. Ang bawat drawer ay maaaring tumugma sa a partikular na feeder, motor, o electrical load, na nagpapahintulot sa pangkalahatang cabinet na maayos ayon sa aktwal istraktura ng pamamahagi.
Para sa mga pabrika at malalaking pasilidad, ang ibig sabihin nito ay maaaring planuhin ang switchgear sa paligid ng electrical load kaysa sa sa paligid lamang ng mga sukat ng pisikal na cabinet.
Ang istraktura ng drawer ay nagbibigay-daan sa iba't ibang mga circuit na italaga sa hiwalay na mga functional unit.
Halimbawa, ang isang pasilidad ng produksyon ay maaaring may mga independiyenteng circuit para sa conveyor motors, pumps, fan, auxiliary makinarya, ilaw, at pangkalahatang pamamahagi ng kuryente. Ang mga circuit na ito ay maaaring ayusin ayon sa kanilang indibidwal mga kinakailangan sa kuryente.
Tinutulungan ng istrukturang ito ang mga operator na matukoy ang ugnayan sa pagitan ng bawat circuit at ng konektadong kagamitan nito, na partikular na mahalaga sa malalaking silid ng kuryente na naglalaman ng maraming papalabas na feeder.
Hindi lahat ng electrical load ay may parehong power requirement. Isang maliit na pantulong na motor at isang high-power na produksyon na motor maaaring mangailangan ng iba't ibang pagsasaayos ng paglipat at proteksyon.
Ang Low Voltage Drawer Type Switchgear Cabinet ay maaaring gumamit ng malaki at maliit na drawer para sa magkaibang circuit kinakailangan. Maaaring matukoy ang configuration ng drawer ayon sa mga rating ng motor, kapasidad ng feeder, at numero ng mga circuit sa loob ng proyekto.
Nagbibigay ito ng mga electrical engineer ng higit na kalayaan kapag inihahanda ang layout ng cabinet.
Para sa mga pasilidad na pang-industriya, ang kontrol ng motor ay maaaring magkaroon ng malaking bahagi ng mababang boltahe na elektrikal sistema.
Ang configuration ng MCC ay binubuo ng malalaki at maliliit na drawer, na ang pangunahing switching device ng bawat circuit ay gumagamit ng a high-breaking-capacity molded case circuit breaker o rotary load switch na may fuse.
Ang kaayusan na ito ay maaaring ilapat sa mga circuit na nagse-serve ng mga pump, compressor, fan, conveyor, production machinery, at iba pang kagamitan na pinapatakbo ng motor.
Ang paghihiwalay sa mga motor circuit na ito sa mga nakalaang functional unit ay nakakatulong din na pasimplehin ang electrical relationship sa pagitan ng mga indibidwal na motor at kanilang kaukulang mga feeder.

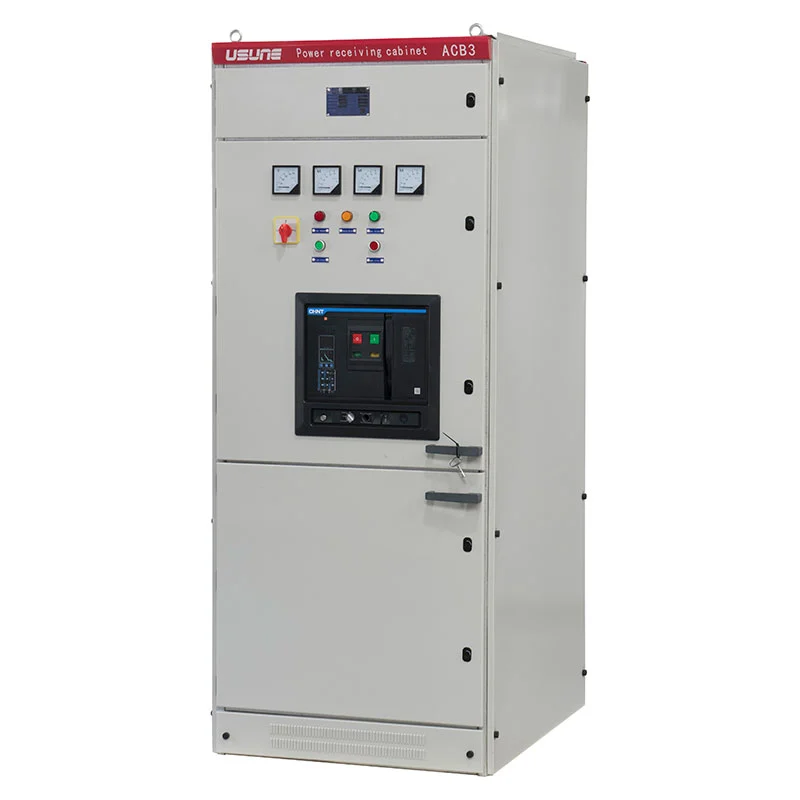

Ginagamit ang Power Distribution Center cabinet kung saan kailangang hatiin ang papasok na kuryente sa maramihan mga downstream circuit.
Ang configuration ng PC ay maaaring tumanggap ng Emax, MT, 3WN, AH, at ME series circuit breaker, depende sa naaprubahan disenyong elektrikal.
Dapat isaalang-alang ng pagpili ang kasalukuyang na-rate, kapasidad ng short-circuit, mga katangian ng feeder, koordinasyon ng proteksyon, at ang mga kinakailangan ng konektadong kagamitan.
Ang mga sistemang pang-industriya na mabigat sa motor ay maaaring makabuo ng makabuluhang reaktibong pangangailangan ng kuryente. Para sa mga naturang pag-install, power factor ang kabayaran ay maaaring maging bahagi ng mababang boltahe na de-koryenteng disenyo.
Ang compensation cabinet ay maaaring i-configure para sa manual, awtomatiko, o remote na power factor compensation.
Ang pagsasaayos nito ay maaaring matukoy ayon sa mga katangian ng pagkarga ng customer at pamamahala ng kuryente mga kinakailangan sa halip na gamitin ang parehong kaayusan sa kompensasyon para sa bawat proyekto.
Ang kagamitan ay maaaring iakma sa mga de-koryenteng sistema na may iba't ibang istruktura ng pagkarga.
Ang mga pabrika na may maraming linya ng produksyon ay maaaring gumamit ng magkahiwalay na drawer unit para sa mga motor, pantulong na kagamitan, at pangkalahatan mga circuit ng kuryente.
Maaaring isaayos ang mga pump, compressor, fan, at iba pang kagamitan sa proseso sa pamamagitan ng mga dedikadong motor control circuit.
Ang malalaking pasilidad ng produksyon ay maaaring gumamit ng sentralisadong pamamahagi ng mababang boltahe para sa maraming kagamitan at motor na may mataas na kapangyarihan mga tagapagpakain.
Maaaring gamitin ng mga pasilidad ng tren, terminal, at pansuportang imprastraktura ang kabinet para sa pamamahagi ng kuryente ng kagamitan at pantulong na mga sistema ng kuryente.
Ang mga komersyal at residential na gusali ay maaaring mag-organisa ng maramihang mga low-voltage feeder sa loob ng isang sentralisadong pamamahagi sistema.
Maaaring i-configure ng mga power plant at mga proyekto ng enerhiya ang pamamahagi, kontrol ng motor, at mga function ng kompensasyon ayon sa kanilang pantulong na mga kargang elektrikal.
| item | Pagtutukoy |
| Uri ng Produkto | Low-Voltage na Uri ng Drawer Switchgear |
| Na-rate na Boltahe sa Paggawa | ≤660V |
| Na-rate na Dalas | 50Hz / 60Hz |
| Pangunahing Pag-andar | Power Distribution / Motor Control / Power Factor Compensation |
| Configuration ng PC | Mga Circuit Breaker ng Serye ng Emax / MT / 3WN / AH / ME |
| Configuration ng MCC | Malaki at Maliit na mga drawer |
| MCC Main Switching | High-Breaking MCCB / Rotary Load Switch na may Fuse |
| Kabayaran | Manwal / Awtomatiko / Remote |
| Karaniwang Altitude | ≤2000m |
| Temperatura sa paligid | -5°C hanggang +40°C |
| 24-Oras na Average na Temperatura | ≤+35°C |
| Transportasyon at Imbakan | -25°C hanggang +55°C |
| Panandaliang Temperatura | Hanggang +70°C para sa ≤24h |
| Naaangkop na Dalas | AC 50–60Hz |
Ang karaniwang operating environment ay dapat magkaroon ng ambient temperature sa pagitan ng -5°C at +40°C, na may average temperatura sa loob ng 24 na oras na hindi hihigit sa +35°C.
Sa isang maximum na temperatura ng ambient na +40°C, ang relatibong halumigmig ay hindi dapat lumampas sa 50%. Maaaring katanggap-tanggap ang mas mataas na kahalumigmigan sa mas mababang temperatura, gaya ng hanggang 90% sa +20°C. Dapat isaalang-alang ang mga pagkakaiba-iba ng temperatura dahil ang condensation maaaring mangyari.
Ang karaniwang altitude ay ≤2000m.
Sa panahon ng transportasyon at pag-iimbak, ang kagamitan ay maaaring makatiis ng mga temperatura mula -25°C hanggang +55°C, na may panandaliang pagkakalantad hanggang +70°C para sa isang panahon na hindi hihigit sa 24 na oras.
Ang mga espesyal na aplikasyon, kabilang ang mga offshore oil drilling platform at nuclear power plant, ay nangangailangan ng hiwalay na teknikal pagsusuri at kasunduan sa pagitan ng tagagawa at panghuling gumagamit.
Ang Cas-space Rocket Launch Project ay isang engineering reference para sa Usune electrical equipment.
Ang imprastraktura ng paglulunsad ng rocket ay naglalaman ng iba't ibang sumusuporta sa mga kargang elektrikal, kabilang ang mga sistema ng kagamitan, pantulong pasilidad, at serbisyo sa imprastraktura. Ang ganitong mga pasilidad ay nangangailangan ng malinaw na organisasyon ng circuit at maaasahan pamamahagi ng kuryente upang suportahan ang iba't ibang lugar ng pagpapatakbo.
Ang kagamitang usune ay inilapat bilang bahagi ng sistemang elektrikal ng proyekto, na nagbibigay ng praktikal na karanasan sa pagbibigay switchgear para sa espesyal na imprastraktura.
Ang proyekto ay nagpapakita rin ng kahalagahan ng pag-angkop ng configuration ng cabinet sa aktwal na electrical architecture ng isang pasilidad sa halip na umasa sa isang pare-parehong kaayusan.
Ang sistema ng produksyon at pamamahala ng Usune ay sinusuportahan ng ISO 9001, ISO 14001, at ISO 45001.
Ang kagamitan ay ginawa ayon sa naaangkop na mga kinakailangan ng IEC at GB, kabilang ang GB 7251.1, JB/T 9961, at kaugnay na internasyonal na mga kinakailangan para sa mababang boltahe na switchgear at controlgear assemblies.
Bago ipadala, ang tapos na cabinet ay sumasailalim sa factory inspection at routine testing. Mga nauugnay na ulat sa pagsubok at maaaring ibigay ang teknikal na dokumentasyon ayon sa mga kinakailangan ng proyekto.
Para sa mga procurement team, ang pinakamahalagang hakbang ay ang pagkumpirma ng electrical configuration bago ang pagmamanupaktura.
Dapat pumili ng Low Voltage Drawer Type Switchgear Cabinet ayon sa aktwal na listahan ng pagkarga sa halip na lamang ang rate ng boltahe ng cabinet.
Inirerekomenda ni Usune na kumpirmahin:
| Impormasyon ng Customer | Bakit Ito Mahalaga |
| Boltahe ng System | Tinutukoy ang pangunahing disenyo ng elektrikal |
| Papasok na Kasalukuyan | Tinutukoy ang papasok na kapasidad |
| Bilang ng mga Feeder | Tinutukoy ang dami ng drawer |
| Dami ng Motor | Tinutukoy ang mga kinakailangan sa MCC |
| Mga Rating ng Motor | Tinutukoy ang pagpili ng drawer at switching |
| Antas ng Short-Circuit | Tinutukoy ang mga kinakailangan sa proteksyon |
| Kinakailangan sa Kabayaran | Tinutukoy ang kapasidad ng kompensasyon |
| Kapaligiran sa Pag-install | Kinukumpirma ang mga kondisyon ng pagpapatakbo |
| Single-Line Diagram | Sinusuportahan ang huling pagsasaayos ng cabinet |
Ang pagbibigay ng mga detalyeng ito sa yugto ng pagsipi ay nagbibigay-daan sa Usune na maghanda ng configuration na mas tumutugma sa aktwal na sistema ng kuryente ng customer.
| N o. | Mga bagay | Yunit | Load break switch unit | yunit ng kumbinasyon | Unit ng circuit breaker | |
| 1 | Na-rate na boltahe | kV | 12/24 | 12/24 | 12/24 | |
| 2 | Na-rate na dalas | Hz | 50 | 50 | 50 | |
| 3 | Na-rate ang kasalukuyang | A | 630 | 125 (depende sa kasalukuyang fuse) | 630 | |
| 4 | Na-rate na antas ng pagkakabukod | 1min Ang dalas ay nakatiis sa presyon | kV | 42/65 | 42/65 | 42/65 |
| 48/79 | 48/79 | 48/79 | ||||
| 2/2 | 2/2 | 2/2 | ||||
| Ang salpok ng pag-iilaw ay nakatiis sa boltahe | 75/125 | 75/125 | 75/125 | |||
| 85/145 | 85/145 | 85/145 | ||||
| 5 | Na-rate ang maikling circuit na makatiis sa kasalukuyang | kA/s | 25/4 | —— | 25/4 | |
| 6 | Rated peak makatiis sa kasalukuyang | kA | 63 | —— | 63 | |
| 7 | Rated short circuit paggawa ng kasalukuyang | kA | 63 | Limitado ng HV fuse | 63 | |
| 8 | Rated short circuit breaking kasalukuyang | kA | —— | Limitado ng HV fuse | 25/25 | |
| 9 | Rated transmission kasalukuyang | A | —— | 1700/1400 | —— | |
| 10 | Rated aktibong load breaking kasalukuyang | A | 630 | —— | —— | |
| 11 | Na-rate na closed‑loop breaking current | A | 630 | —— | 630 | |
| 12 | Buhay na mekanikal | load break switch/CB | Mga oras | 10000 | 10000 | 20000 |
| Isolation/ground switch | 5000 | 5000 | 5000 | |||
| 13 | Circuit resistance | μΩ | ≤150 | —— | ≤150 | |
| 14 | Rated charging pressure (20℃ gauge pressure) | MPa | 0.04 | 0.04 | 0.04 | |
| 15 | Gas taunang kamag-anak na rate ng pagtagas | % | 0.05 | 0.05 | 0.05 | |
| 16 | Degree ng proteksyon ng IP | Gabinete | IP4X | IP4X | IP4X | |
| Tangke ng gas | IP67 | IP67 | IP67 | |||

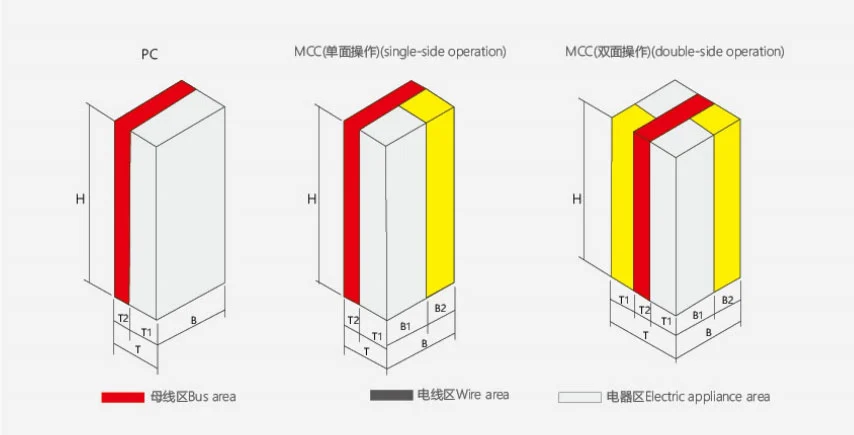

| taas | Lapad | Lalim | Tandaan | ||||
| H | B | B1 | B2 | T | T1 | T2 | |
| 2200 | 1000 | 600 | 400 | 600 | 400 | 200 | Single-side na operasyon |
| 2200 | 1000 | 600 | 400 | 1000 | 400 | 200 | Double-side na operasyon |
Ang cabinet ay binuo sa pabrika gamit ang standardized cabinet structures at functional components.
Ang proseso ng produksyon ay sumasaklaw sa inspeksyon ng bahagi, structural assembly, pag-install ng drawer, mga electrical wiring, functional-unit inspeksyon, at regular na pagsubok.
Ang proseso ng pagpupulong na nakabase sa pabrika ay nagbibigay-daan sa panghuling configuration ng cabinet na masuri laban sa naaprubahan mga teknikal na kinakailangan bago ipadala.
Ang kagamitan ay idinisenyo para sa mga AC system na may rated working voltage na 660V at mas mababa.
Ang pag-aayos ng drawer ay nagbibigay-daan sa mga indibidwal na electrical circuit na maisaayos bilang hiwalay na mga functional unit, na maaari gawing mas madaling pamahalaan at i-configure ang malalaking sistema ng pamamahagi.
Oo. Ang configuration ng MCC ay maaaring gumamit ng malaki at maliit na drawer ayon sa kapasidad ng motor at mga kinakailangan sa circuit.
Ang configuration ng PC ay maaaring gumamit ng Emax, MT, 3WN, AH, at ME series circuit breaker ayon sa naaprubahang proyekto disenyo.
Oo. Ang seksyon ng MCC ay partikular na idinisenyo para sa maraming motor circuit at maaaring i-configure gamit ang iba't ibang drawer mga sukat.
Oo. Maaaring i-configure ang manu-mano, awtomatiko, at malayuang mga function ng kompensasyon ayon sa mga kinakailangan ng proyekto.
Gumagana ang Usune sa ilalim ng ISO 9001, ISO 14001, at ISO 45001 na mga sistema ng pamamahala. Ang mga produkto ay ginawa ayon sa naaangkop na mga pamantayan ng IEC at GB, na may certification ng CE na magagamit para sa mga naaangkop na configuration.
Oo. Ang dami ng drawer, circuit arrangement, breaker selection, MCC configuration, at compensation function ay maaaring tinutukoy ayon sa mga kinakailangan sa kuryente ng customer.
Ang pinakakapaki-pakinabang na impormasyon ay kinabibilangan ng boltahe ng system, papasok na kasalukuyang, bilang ng mga feeder, dami ng motor at mga rating, antas ng short-circuit, mga kinakailangan sa kompensasyon, kapaligiran sa pag-install, at ang electrical single-line diagram.
Nagbibigay ang Usune ng low-voltage switchgear para sa mga electrical system kung saan kailangang ayusin ang maraming power circuit sa loob ng isang sentralisadong gabinete.
Para sa mga customer na kumukuha ng Low Voltage Drawer Type Switchgear Cabinet, maaaring suriin ng Usune ang electrical load istraktura, piliin ang angkop na mga pagsasaayos ng drawer, i-coordinate ang pagpili ng bahagi, kumpletong factory assembly at pagsubok, at magbigay ng teknikal na dokumentasyon para sa paghahatid ng proyekto.
