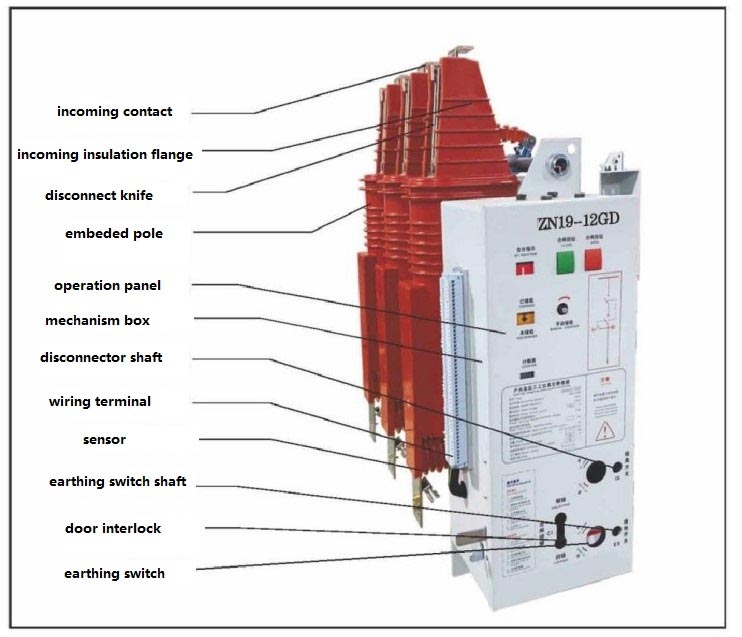

Hv Indoor Vacuum Circuit Breaker

Ang HV Indoor Vacuum Circuit Breaker ay isang panloob na mataas na boltahe na tatlong posisyon na vacuum circuit breaker, na nakaposisyon bilang "ligtas, maaasahan, mahusay, walang maintenance, at madaling ibagay sa lahat ng senaryo." Ito ay angkop para sa 3.6-12kV na kapangyarihan system, tinutugunan ang mga sakit na punto ng tradisyonal na mga circuit breaker at nagsisilbing isang pangunahing yunit ng proteksyon para sa kapangyarihan grids at kagamitang pang-industriya.

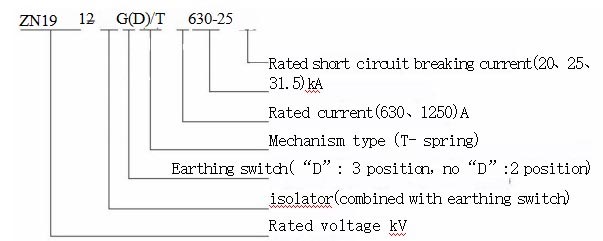

item code at kahulugan

Tandaan: Kung walang grounding switch, ang grounding operation shaft ay nagsisilbing interlocking shaft, at ang mga sukat mananatiling hindi nagbabago.

Mga Pangunahing Kalamangan

1. Superior Electromechanical Performance at Long Lifespan

Matatag na mekanikal na istraktura at mahusay na pagganap ng kuryente. Mechanical lifespan umabot sa 3000 cycle para sa disconnect switch, 10000 cycle para sa mga circuit breaker, at 3000 cycle para sa grounding switch. Ang pangunahing circuit gumagamit ng solid-state na naka-embed na mga poste, pagpapabuti ng kakayahang umangkop sa kapaligiran at pagiging maaasahan ng pagkakabukod, pagkamit walang maintenance na operasyon at pagbabawas ng mga gastos sa pagpapanatili.

2. Modular na Disenyo at Maginhawang Operasyon

Ang modular frame ay nagsasama ng maraming pangunahing bahagi, na nakakakuha ng isang miniaturized na disenyo. Ang mekanismo ng pagpapatakbo ay maaaring independiyenteng palitan at mapanatili, na sumusuporta sa manual na operasyon, AC/DC energy storage, at remote control, pag-angkop sa iba't ibang pangangailangan sa pagpapatakbo at pagpapabuti ng kahusayan.

3. Maramihang Mga Proteksyon upang Pigilan ang Maling operasyon

Ang HV Indoor Vacuum Circuit Breaker ay nilagyan ng komprehensibong electromechanical interlocking device. Ang may nakikitang break ang disconnector pagkatapos ma-trip, ang pinto ng cabinet ay nakakabit sa grounding switch, at ang ang papalabas na linya ay nilagyan ng contactless na live-line indicator sensor, komprehensibong tinitiyak ang pagpapatakbo at kaligtasan ng kagamitan.

4. Maraming nagagawang Application

Ito ay umaangkop sa iba't ibang uri ng cabinet at maaaring i-install sa parehong pasulong at pabalik na direksyon. Angkop para sa iba't ibang load, ito ay lalong angkop para sa mga sitwasyong kinasasangkutan ng madalas na operasyon at maramihang short-circuit current pagkagambala, pagtugon sa magkakaibang pangangailangan sa pamamahagi ng kuryente.

Mga Pangunahing Teknikal na Parameter

Real-World Application Case

Ang isang case study mula sa isang medium-sized na pang-industriya at pagmimina sa eastern China ay nagpapatunay sa praktikal ng produkto halaga: Ang 10kV power distribution system ng enterprise ay orihinal na gumamit ng mga tradisyonal na oil circuit breaker, na nagdusa mula sa mataas na pagkalugi, kumplikadong pagpapanatili, at mataas na rate ng pagkabigo (8%). Matapos palitan ang may sira na circuit sa HV Indoor Vacuum Circuit Breaker noong 2023, nakamit ang operasyon na walang maintenance, na nakakatipid ng 30,000 RMB sa taunang maintenance mga gastos, pagbabawas ng pagkonsumo ng enerhiya ng 68%, pagpapababa ng rate ng pagkabigo sa ibaba 1%, at pagtiyak ng matatag na operasyon para sa 18 buwan na walang kabiguan. Ito ay ganap na nagpapakita ng halaga ng produkto sa "pagbawas sa gastos, pagpapabuti ng kahusayan, at kaligtasan," na nagpapakita ng mga propesyonal na kakayahan ni Usune bilang isang supplier.

Mga Tagubilin sa Paggamit at Pagpapanatili ng Produkto

1. Mga Naaangkop na Kundisyon sa Pagpapatakbo

Ang HV Indoor Vacuum Circuit Breaker ay angkop para sa mga panloob na kapaligiran na may taas na ≤1000m, seismic intensity ≤8 degrees, at walang explosive corrosion o matinding vibration, na may pang-araw-araw na average na kahalumigmigan <95% at buwanang average kahalumigmigan <90%. Para sa mga altitude na higit sa 1000m, ang mga propesyonal na kalkulasyon ay kinakailangan sa panahon ng pagpili.

2. Mga Operating Procedure

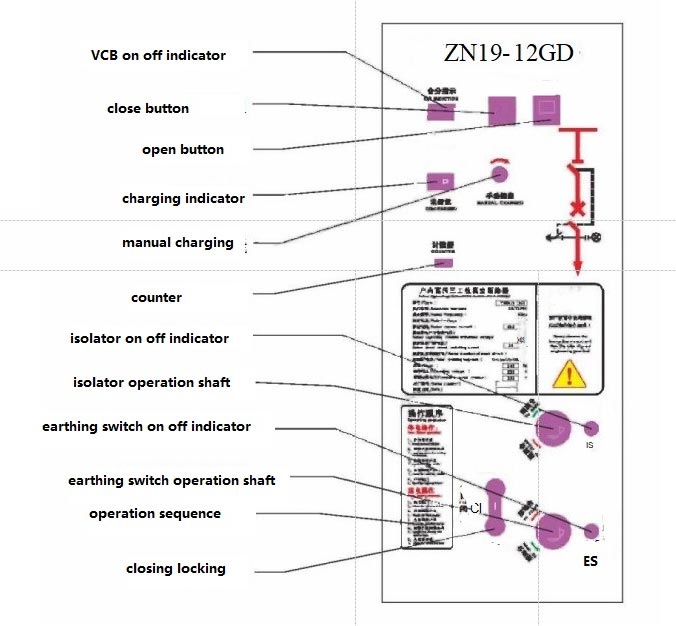

Sinusuportahan ang manual at electric na operasyon: Ang manu-manong operasyon ay nangangailangan ng nakalaang hawakan ng imbakan ng enerhiya para sa enerhiya imbakan bago isara at buksan ang circuit breaker; Ang pagpapatakbo ng kuryente ay nangangailangan ng koneksyon sa isang pangalawang kapangyarihan supply, imbakan ng enerhiya, at operasyon sa pamamagitan ng mga control button. Ang isolating switch ay bubukas clockwise at magsasara counterclockwise. Ang pinto ng cabinet at grounding switch ay magkakaugnay para sa kaligtasan.

3. Mga Kinakailangan sa Pagpapanatili

Ang buong unit ay walang maintenance; ang vacuum interrupter ay dapat lamang suriin kung ang panlabas na pinsala ay pinaghihinalaan. Ang mekanismo ng pagpapatakbo ay nangangailangan ng regular na inspeksyon, at ang panlabas ay dapat linisin pagkatapos ng 5 taon operasyon o pagkatapos ng pagpapanatili. Ang pagpapanatili ay dapat gawin ng mga kwalipikadong tauhan; ang auxiliary power supply dapat idisconnect muna.

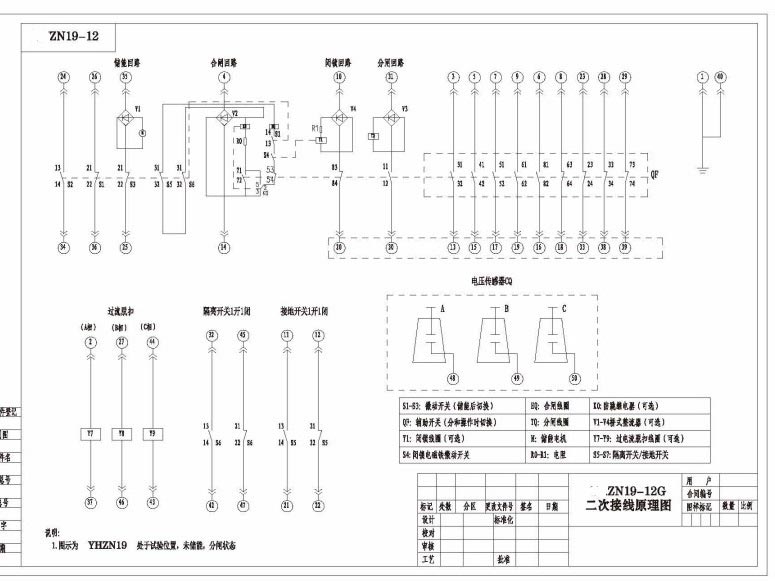

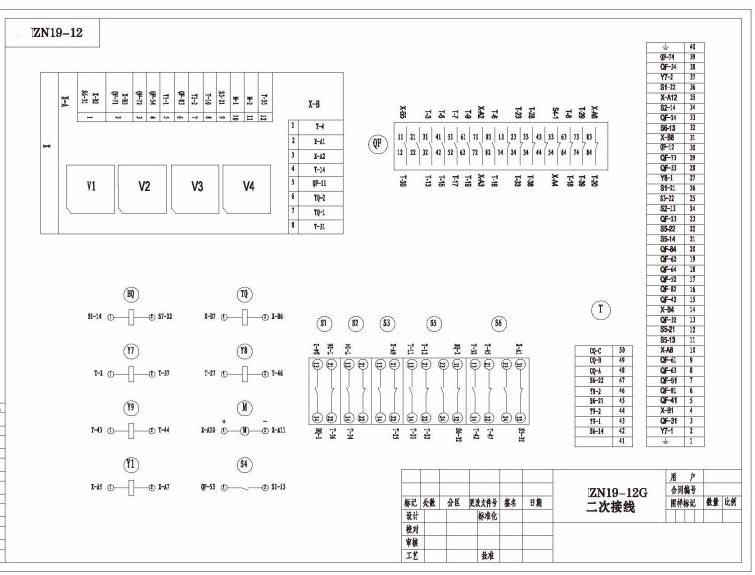

Panlabas na sukat at wiring diagram

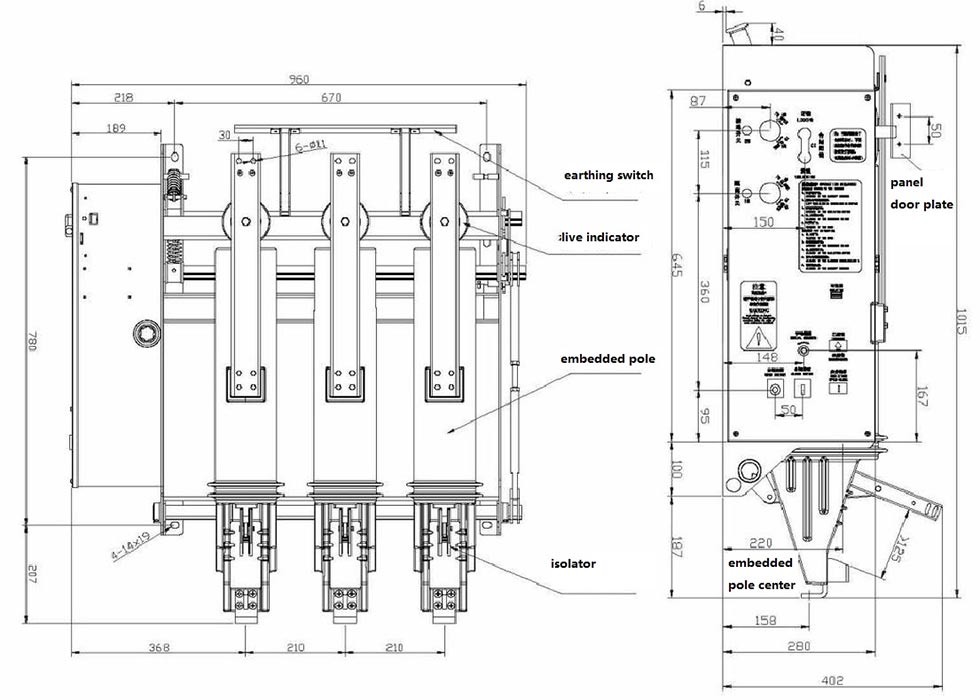

ZN19-12GD/(1250)-(31.5) inversion installation

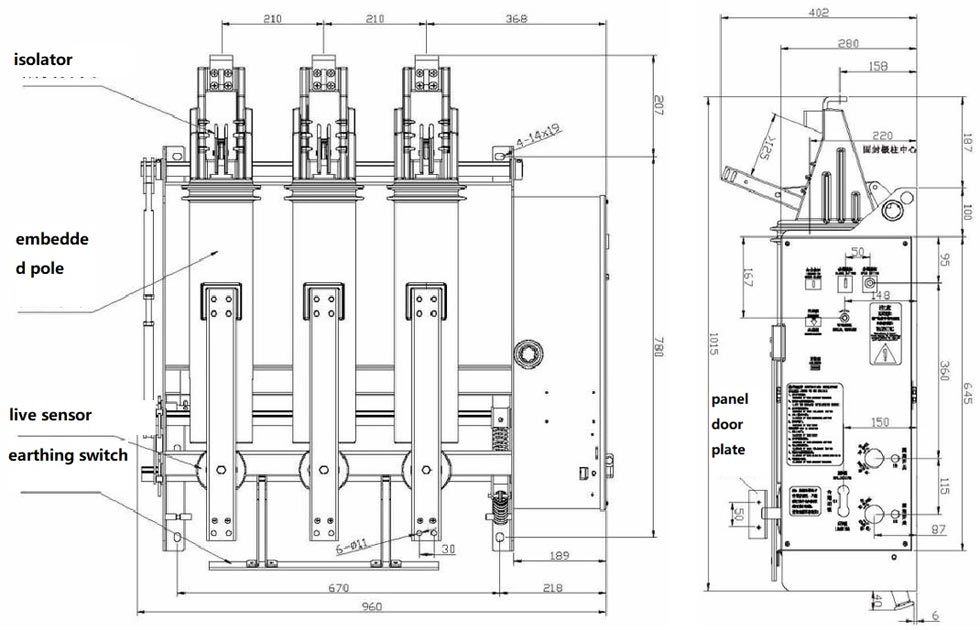

ZN19-12GD/(1250)-(31.5) normal na pag-install

Garantiya ng Brand at Mga Pakinabang sa Pakikipagsosyo

Bilang isang propesyonal na tagagawa, ang Usune ay nagtataglay ng isang modernong pabrika. Sumasailalim ang aming HV Indoor Vacuum Circuit Breaker mahigpit na pagganap at mekanikal na break-in na pagsubok bago umalis sa pabrika; packaging at transportasyon ay standardized upang matiyak na ang kagamitan ay dumating sa mabuting kondisyon. Bilang isang mataas na kalidad na domestic supplier sa China, Usune nagbibigay ng mga customized na solusyon, komprehensibong after-sales service, at mabilis na paghahatid. Ang aming mga produkto ay iniluluwas sa ibang bansa, ginagawa kaming isang ginustong pagpipilian sa industriya para sa aming superyor na kalidad, at patuloy kaming nagbibigay sa mga user ng maaasahan mga solusyon sa pamamahagi ng kuryente.
