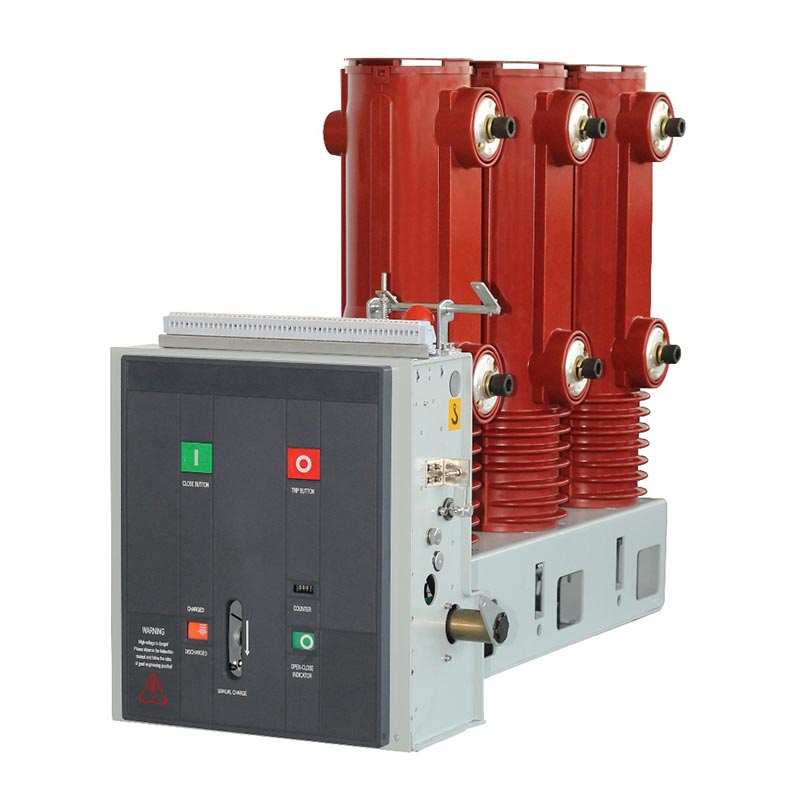

Lateral Type Vacuum Circuit Breaker

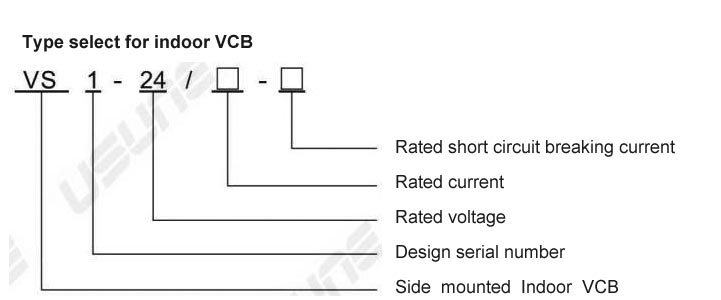

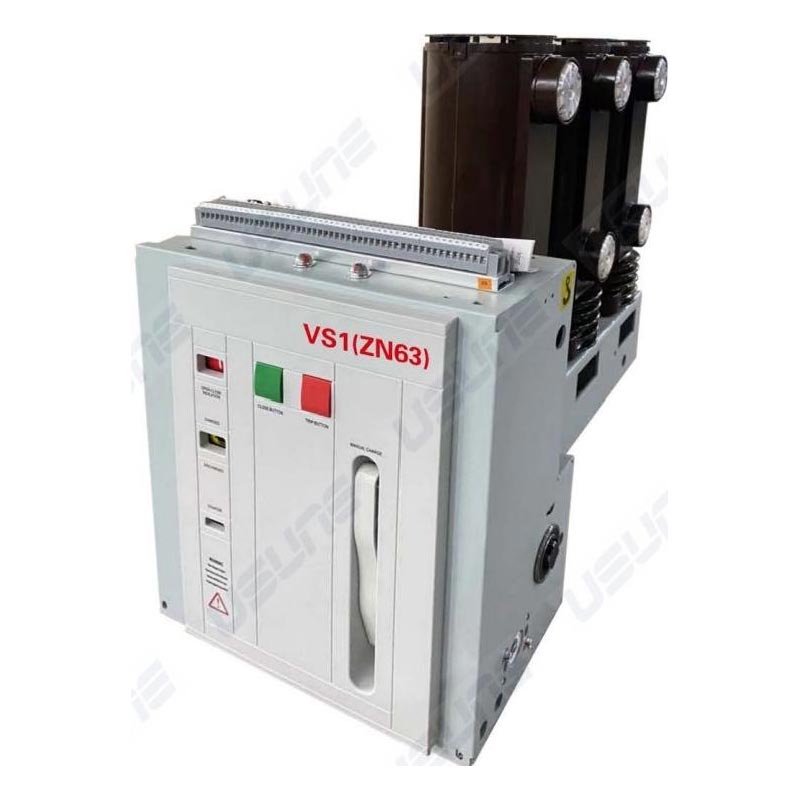

Ang Usune Lateral Type Vacuum Circuit Breaker ay isang indoor-installed high-voltage switchgear, na nahahati sa dalawang pangunahing serye: VS1(ZN63)-12 at VS1-24. Pangunahing ginagamit ito sa 12KV, 24KV, at 36KV na three-phase power system, na nagsasagawa ng mga responsibilidad sa proteksyon at kontrol para sa mga kagamitan sa power grid at mga sistema ng kuryente sa industriya at pagmimina. Gamit ang advanced na vacuum arc-extinguishing technology, nagtatampok ito ng mabilis na arc-extinguishing speed, maliit na sukat, mahaba buhay ng serbisyo, at mababang gastos sa pagpapanatili, na ginagawa itong isang kailangang-kailangan na pangunahing aparato sa modernong paghahatid ng kuryente at mga sistema ng pamamahagi.

Mga Pangunahing Kalamangan:

1. Taon ng karanasan sa paggamit sa power transmission at distribution, malawakang ginagamit sa industriya at pagmimina mga negosyo, power plant, at urban at rural power grids, na nakakakuha ng malawakang pagkilala ng user para sa stable nito pagganap at maaasahang operasyon.

2. Independyenteng binuo ng propesyonal na R&D team ng Usune, na nagtatampok ng side-mounted na disenyo na nagsasama ng spring operating mekanismo na may circuit breaker body, pag-optimize ng pangkalahatang istraktura; ang vacuum interrupter gumagamit ng APG-process na epoxy resin insulating cylinder, na nag-aalok ng mahusay na creepage performance at environment kakayahang umangkop.

3. Mahigpit na sumusunod sa GB/T1984-2014 "High Voltage Circuit Breakers", JB3855-1996 "3.6~40.5KV Indoor High Voltage Mga Vacuum Circuit Breaker", DL/T403-2000 "12~40.5KV Vacuum Circuit Breaker na Nag-order ng mga Teknikal na Kundisyon", at IEC62271-100:2008 internasyonal na mga pamantayan, at nakapasa sa maraming awtoritatibong pagsubok at sertipikasyon.

4. Bilang isang propesyonal na tagagawa ng mataas na boltahe na mga de-koryenteng kagamitan sa China, ang Usune ay nagtataglay ng isang standardized planta ng produksyon, at ang bawat circuit breaker ay sumasailalim sa mahigpit na pagsubok bago umalis sa pabrika. Bilang isang maaasahan supplier, nagbibigay ito ng komprehensibong after-sales service at teknikal na suporta, na inaalis ang anumang alalahanin para sa mga user.

Mga Detalye ng Produkto at Teknikal na Parameter

Ang Usune Lateral Type Vacuum Circuit Breaker ay nag-aalok ng kumpletong hanay ng mga detalye at matatag na pagganap. Ang pangunahing teknikal na mga parameter (pagkuha ng serye ng VS1(ZN63)-24 bilang pangunahing sanggunian) ay ipinapakita sa talahanayan sa ibaba:

Istraktura at Function

1. Pangkalahatang Istruktura

Ang operating mechanism at arc-extinguishing chamber ay nakaayos sa isang pinagsamang istraktura, kasama ang pangunahing conductive circuit na isang three-phase floor-mounted type. Ang vacuum arc-extinguishing chamber ay longitudinal naka-install sa loob ng isang APG-processed epoxy resin tubular insulating cylinder, na nagbibigay ng mahusay na creepage performance, binabawasan ang akumulasyon ng alikabok sa ibabaw ng arc-extinguishing chamber, pag-iwas sa impluwensya ng mga panlabas na salik, at tinitiyak ang mahusay na pagkakabukod kahit na sa mahalumigmig at mabigat na maruming kapaligiran. Ang serye ng VS1-12 ay isang nakapirming pag-install uri, na angkop para sa nakapirming switchgear, at maaaring magamit nang nakapag-iisa o inilapat sa ring network power supply, box-type transpormer, at iba pang mga sistema.

2. Operating Mechanism

Ang Lateral Type Vacuum Circuit Breaker ay gumagamit ng planar spring-operated na mekanismo, na sumusuporta sa parehong manual at imbakan ng kuryente. Ang operating motor ay nasa loob ng front cabinet ng arc-extinguishing chamber, nahahati sa limang puwang ng pagpupulong, bawat isa ay naglalaman ng imbakan ng enerhiya, transmission, tripping, at buffer na mga bahagi. Tinitiyak ng pinagsamang disenyo ng arc-extinguishing chamber at operating mechanism ang mataas na antas ng pagtutugma sa pagitan ng pagganap ng pagpapatakbo at ang mga kinakailangan sa pagbubukas at pagsasara ng arc-extinguishing chamber, pagbabawas mga intermediate na hakbang, pagpapababa ng pagkonsumo ng enerhiya at ingay, at pagpapabuti ng pagpapatakbo ng circuit breaker pagiging maaasahan.

Kapaligiran ng Application

Ang Lateral Type Vacuum Circuit Breaker ay angkop para sa panloob na kapaligiran at dapat matugunan ang mga sumusunod kinakailangan: ambient temperature -15 ℃ hanggang +40 ℃; pang-araw-araw na average na kamag-anak na kahalumigmigan ≤95%, buwanang average ≤90%; altitude ≤1000m; seismic intensity ≤8 degrees; at kawalan ng makabuluhang alikabok, kinakaing unti-unti na mga gas, o iba pang polusyon. Tandaan: Kinakailangan ang pagpapasadya para sa mga aplikasyong lumalampas sa mga kinakailangang ito sa paunang konsultasyon sa tagagawa.

Pag-install at Pag-komisyon

Ang Lateral Type Vacuum Circuit Breaker ay sumasailalim sa mahigpit na pagsubok bago umalis sa pabrika. Bago pasiglahin ang pangunahing circuit, ang mga sumusunod na paghahanda ay dapat gawin:

1. Suriin ang kagamitan para sa pinsala; kung nasira, itigil ang paggamit nito.
2. Linisin ang insulation surface ng anumang mga contaminants.
3. Manu-manong patakbuhin ang pag-imbak ng enerhiya at mga function ng pagbubukas/pagsasara, na sinusunod na ang katayuan ay normal.
4. Magpatakbo gamit ang operating power supply, na nagpapatunay na ang status ay normal.

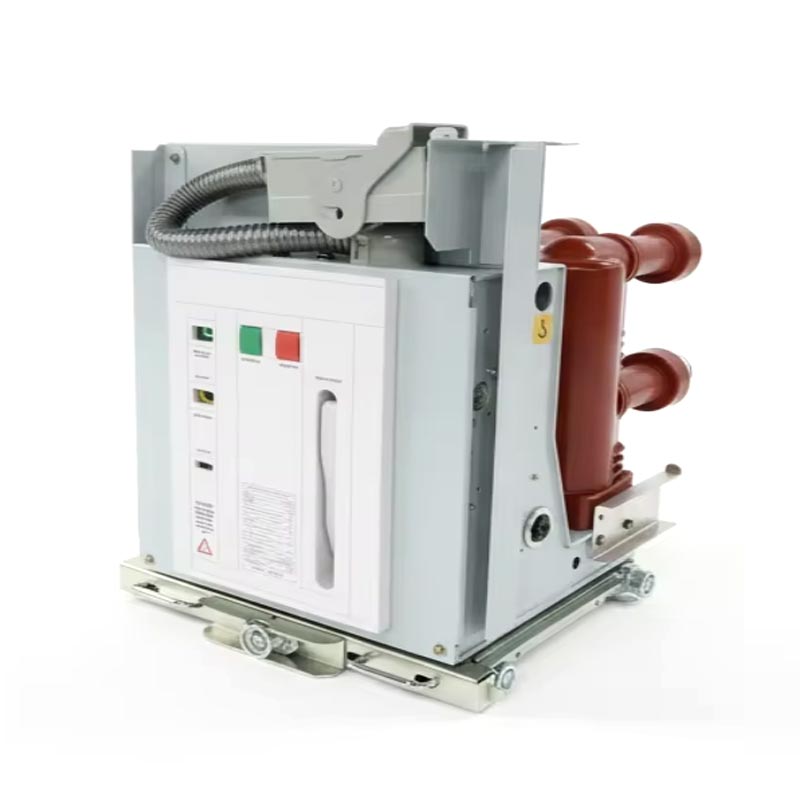

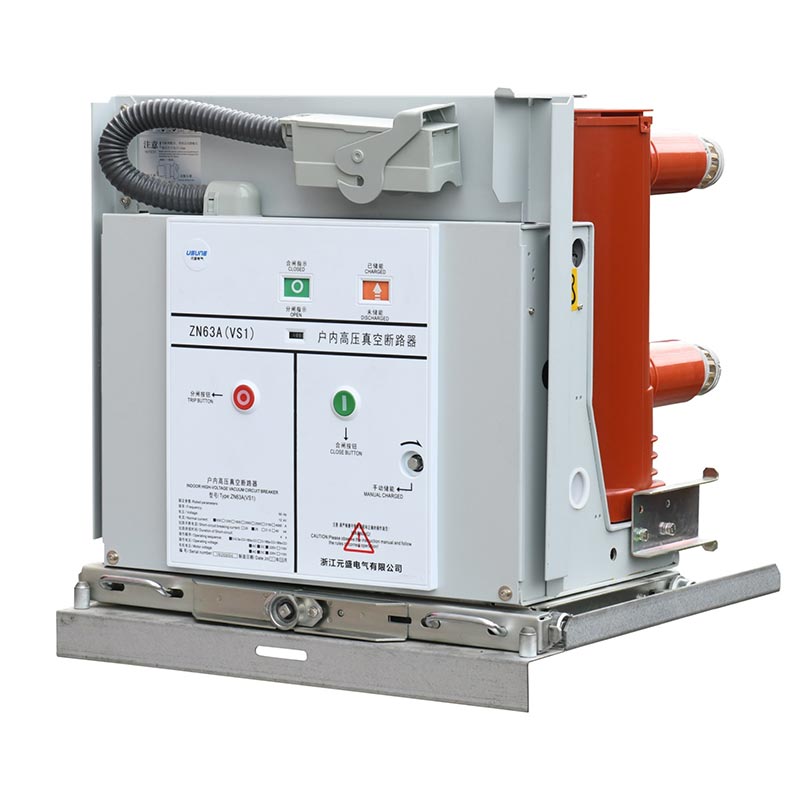

5. Isulong/bawiin ang handcart-type na circuit breaker ayon sa mga detalye, at kumpirmahin na ang posisyon Ang indicator ay normal pagkatapos maabot ang tamang posisyon.

Tandaan: Kapag gumagamit ng nagsasara na interlocking device, dapat na nakakonekta ang power para ma-unlock ito bago isara.

Praktikal na Application Case

Pag-aaral ng Kaso: Application sa isang Malaking Pang-industriya at Pagmimina sa China

Ang isang malaking kumpanya ng bakal sa China ay may isang kumplikadong sistema ng kapangyarihan na may mataas na mga kinakailangan para sa pagpapatakbo ng kagamitan frequency at short-circuit kasalukuyang kontrol. Matapos ihambing ang maraming mga supplier, ang seryeng Usune VS1(ZN63)-24 Ang circuit breaker ay napili bilang pangunahing proteksyon na aparato para sa sistema ng pamamahagi ng kuryente. Dahil nito komisyon sa 2024, ang sistema ay gumana nang matatag sa loob ng higit sa 12 buwan nang walang anumang pagkabigo, matagumpay na humawak tatlong short-circuit fault, epektibong nagpoprotekta sa kagamitan at pinipigilan ang pagkawala ng kuryente. Ang kumpanya ay mataas kinikilala ang pagganap ng produkto at ang mga serbisyo sa pag-install at pagkomisyon na ibinigay ng tagagawa.

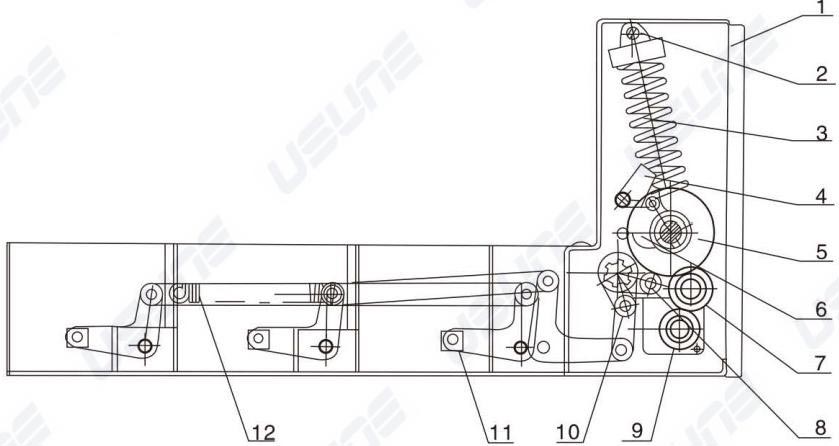

1.Magpalit ng kahon
2. Lash bolt
3. Pagsasara ng tagsibol
4.Closing fittings
5.Panloob na mga kable ng kuryente
6.Cam mekanismo/operasyon ng mekanismo
7. mekanismo ng paghahatid ng gulong ng gear
8. Input connecting lever
9.Naka-charge na motor
10. Mekanismo ng paghahatid ng Fourlever
11. Transmission block
12.Tripping mechanism

Pangako ng Supplier at Manufacturer: Usune, bilang isang propesyonal na manufacturer ng high-voltage electrical equipment sa Ang China, ay nagtataglay ng isang standardized na factory at isang propesyonal na R&D, production, at after-sales team. Bilang isang maaasahan supplier, sumunod kami sa prinsipyo ng "kalidad muna, customer pangunahin," mahigpit na kinokontrol ang lahat ng aspeto ng produksyon upang matiyak na ang mga produkto ay nakakatugon sa mga pamantayan at pangangailangan ng gumagamit; nagbibigay kami ng komprehensibong mga serbisyo pagkatapos ng benta kabilang ang on-site na patnubay sa pag-install, pagkomisyon, pagpapanatili, at teknikal na pagsasanay, at patuloy na nagbabago at i-optimize ang aming mga produkto upang suportahan ang pagpapaunlad ng industriya ng paghahatid at pamamahagi ng kuryente.
