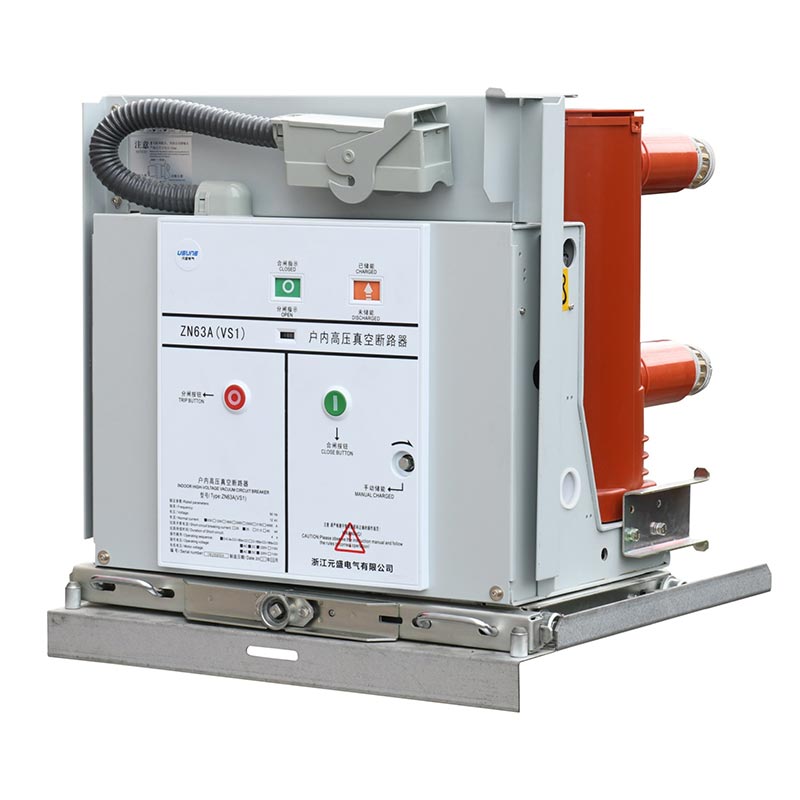

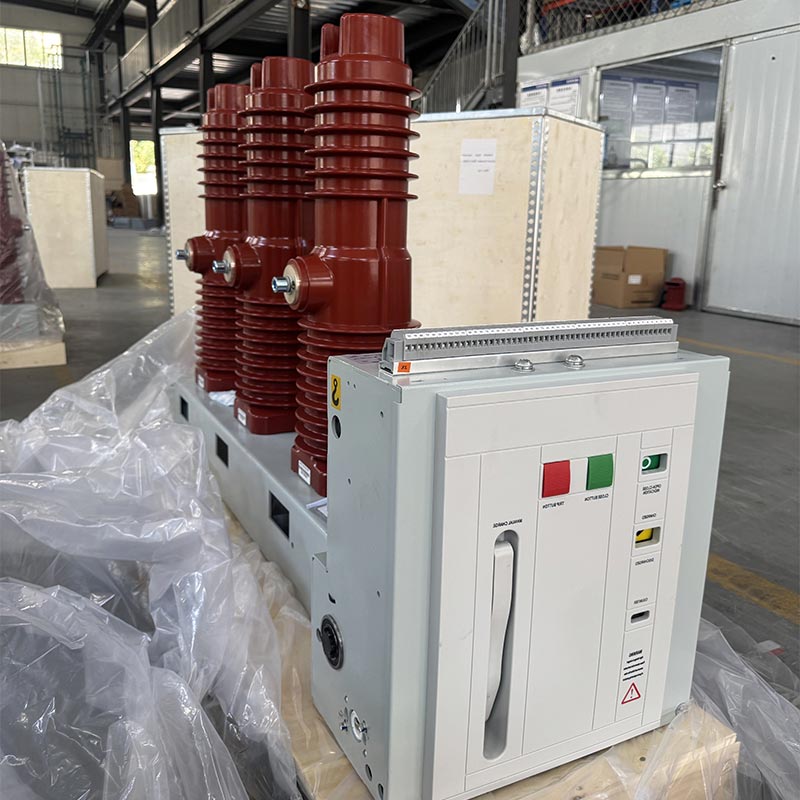

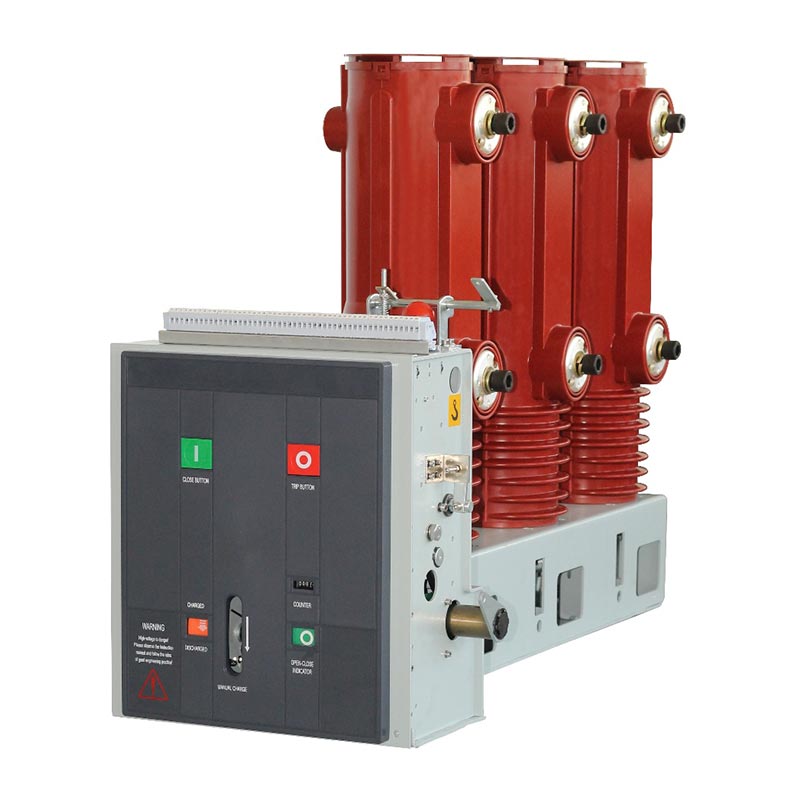

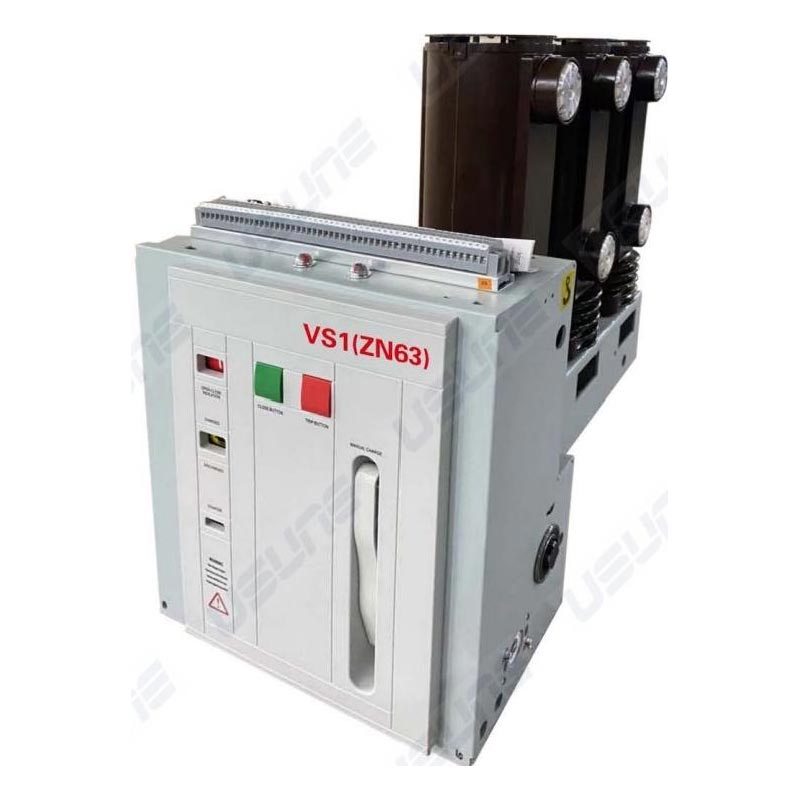

Side Mounted Indoor Vacuum Circuit Breaker

Ang Usune Side Mounted Indoor Vacuum Circuit Breaker ay isang fixed high-voltage switchgear na pangunahing ginagamit sa fixed switchgear. Maaari itong magamit nang nakapag-iisa o isinama sa mga ring network power supply system, box-type na mga transformer, at iba't ibang hindi karaniwang sistema ng supply ng kuryente. Ang pangunahing bentahe nito ay nasa teknolohiyang pang-vacuum arc-extinguishing nito, pag-iwas sa polusyon at pinsalang dulot ng tradisyunal na arc-extinguishing media, epektibong pagpapabuti ng power supply kaligtasan at katatagan. Ang produktong ito ay independiyenteng binuo at ginawa ng pabrika ng Usune, na may mature mga proseso ng produksyon at mahigpit na kontrol sa kalidad, tinitiyak ang matatag at maaasahang operasyon sa ilalim ng iba't ibang kumplikado kundisyon.

Mga Pamantayan at Awtoridad ng Produkto Para matiyak ang pagiging maaasahan at pagsunod ng produkto, ang Usune Side Mounted Indoor Vacuum Ang Circuit Breaker ay mahigpit na sumusunod sa mga awtoritatibong domestic at internasyonal na pamantayan, kabilang ang GB/T1984-2014 "Mataas Mga Circuit Breaker ng Voltage", JB3855-1996 "3.6~40.5KV Indoor High Voltage Vacuum Circuit Breaker", at DL/T403-2000 "12~40.5KV Vacuum Circuit Breaker na Nag-order ng mga Teknikal na Kundisyon", at sumusunod sa mga nauugnay na kinakailangan ng IEC62271-100:2008. Ang bawat produkto ay sumasailalim sa mahigpit na inspeksyon ng pabrika bago umalis sa pabrika, at lahat ng teknikal natutugunan ng mga parameter ang mga kinakailangan sa disenyo, na nagpapakita ng pangako ni Usune sa kalidad ng produkto at tinitiyak ang ligtas na paggamit para sa mga gumagamit.

Operating Environment at Applicability

Ang Side Mounted Indoor Vacuum Circuit Breaker ay lubos na madaling ibagay sa iba't ibang kapaligiran at angkop para sa sumusunod sa panloob na mga kondisyon ng pagpapatakbo:

1. Ambient Temperature: Pinakamataas na +40℃, Pinakamababang -15℃
2. Ambient Humidity: Araw-araw na average relative humidity ≤95%, buwanang average ≤90%; pang-araw-araw na average na presyon ng singaw ≤22×10⁻³MPa, buwanang average ≤1.8×10⁻³MPa
3. Altitude: Hindi hihigit sa 1000m
4. Seismic Intensity: Hindi hihigit sa 8 degrees
5. Kapaligiran sa Atmospera: Malaya sa malaking alikabok, usok, kinakaing unti-unti at nasusunog na mga gas, singaw, o spray ng asin polusyon.

Tandaan: Kung ang aktwal na operating environment ay lumampas sa mga normal na kinakailangan sa itaas, mangyaring kumonsulta sa propesyonal na tagagawa na si Usune upang i-customize ang isang naaangkop na solusyon sa produkto.

Istraktura at Function

1. Pangkalahatang Istruktura

Ang Side Mounted Indoor Vacuum Circuit Breaker ay gumagamit ng front-to-back arrangement ng operating mechanism at ang arc-extinguishing chamber. Ang pangunahing conductive circuit ay isang three-phase floor-mounted type. Ang vacuum interrupter ay longitudinally na naka-install sa loob ng tubular insulating cylinder na ginawa gamit ang isang epoxy resin APG na proseso. Ito nagbibigay ng mahusay na pagganap na anti-creepage, makabuluhang binabawasan ang akumulasyon ng alikabok sa ibabaw ng interrupter, pinipigilan ang mga panlabas na salik na makaapekto sa operasyon nito, at pagtiyak ng mataas na pagganap ng pagkakabukod kahit na sa mahalumigmig at mabigat na maruming kapaligiran.

2. Operating Mechanism Structure

Ang operating mechanism ay isang planar spring-operated mechanism, na sumusuporta sa manual at electric energy storage. Ang Ang operating motor ay naka-install sa front cabinet ng interrupter. Ang gabinete ay nahahati sa limang pagpupulong mga puwang sa pamamagitan ng apat na intermediate partition, na naglalaman ng imbakan ng enerhiya, transmission, tripping, at buffer na mga bahagi ayon sa pagkakabanggit. Pinagsasama ng produkto ang interrupter at mekanismo ng pagpapatakbo sa isang disenyo, na tinitiyak ang mataas antas ng pagtutugma sa pagitan ng pagganap ng pagpapatakbo ng mekanismo at pagbubukas at pagsasara ng interrupter kinakailangan. Binabawasan nito ang mga hindi kinakailangang intermediate na hakbang, pinapababa ang pagkonsumo ng enerhiya at ingay, at nagpapabuti pagiging maaasahan ng pagpapatakbo.

Pangunahing Mga Detalye at Teknikal na Parameter

Pag-install at Pag-komisyon

1. Suriin ang circuit breaker para sa pinsala. Kung nasira, itigil kaagad ang paggamit nito.
2. Alisin ang mga contaminants (lalo na mula sa insulating surface). Mga contaminant na nabuo sa panahon ng transportasyon o ang imbakan ay maaaring makaapekto sa pagganap ng pagkakabukod ng produkto.
3. Manu-manong patakbuhin ang circuit breaker upang mag-imbak ng enerhiya at magsagawa ng pagsasara/pagbubukas ng mga operasyon kung kinakailangan, pagmamasid kung ang katayuan ng pag-iimbak ng enerhiya at mga tagapagpahiwatig ng pagsasara/pagbubukas ng posisyon ay normal.
4. Patakbuhin ang circuit breaker upang mag-imbak ng enerhiya at magsagawa ng pagsasara/pagbubukas ng mga operasyon gamit ang operating power supply, tinitingnan kung normal ang katayuan ng imbakan ng enerhiya at mga indicator ng posisyon.
5. Pag-andar ng handcart-type na circuit breaker: Ipasok ang push handle sa push hole, paikutin ang clockwise sa advance at counterclockwise para bawiin, na may kabuuang push stroke na 300±3mm; sa bukas na posisyon, maayos na ilipat ito sa nagtatrabaho o pagsubok na posisyon, iikot ang hawakan ng 30 beses sa katamtamang bilis hanggang sa marinig ang isang "click" na tunog, na nagpapahiwatig na ito ay nasa posisyon (huwag gumamit ng labis na puwersa upang maiwasan ang pagkasira ng mekanismo ng pagtulak). Sa panahong ito, ang ang kaukulang mga indicator ng posisyon (S8, S9) ay isaaktibo.

Tandaan: Kapag gumagamit ng nagsasara na interlocking device, dapat na konektado ang interlocking circuit power supply para ma-unlock ito bago isara; kapag nag-unpack, gumana ayon sa mga kinakailangan sa packaging, itinaas ang siko ng circuit breaker upang matiyak na ang ibabang papalabas na braso ay nasa ilalim ng pagkarga, pag-iwas sa matinding epekto at panginginig ng boses; alisin ang hoisting device bilang kinakailangan bago ito ilagay sa kabinet.

Real-world Application Case Study

Kaso: Isang malaking industrial park sa South China ang bumili ng 50 Usune Side-Mounted Indoor Vacuum Circuit Breaker (modelo VS1-12/1250-25) para sa sistema ng pamamahagi ng kuryente sa production workshop nito. Gumaganap ang maraming linya ng produksyon sa parke halili, nangangailangan ng madalas na pagpapalit ng kuryente at mataas na pagiging maaasahan sa short-circuit current interruption. Since pag-install at pag-commissioning sa 2024, ang mga produkto ay gumana nang matatag sa loob ng 12 magkakasunod na buwan nang walang pagkabigo, epektibong pagprotekta at pagkontrol sa sistema ng kuryente, pagbabawas ng downtime ng kagamitan, at pagpapahusay sa parke kahusayan sa produksyon. Bilang isang lokal na supplier na Tsino, nagbigay si Usune ng buong gabay sa pag-install sa lugar at after-sales maintenance services, nakakakuha ng mataas na papuri mula sa customer.

FAQ

Q1: Paano kung ang aktwal na operating environment ng circuit breaker ay lumampas sa mga normal na kinakailangan?

A1: Kung ang ambient temperature, humidity, altitude, atbp., ay lumampas sa mga normal na kinakailangan, mangyaring makipag-ugnayan sa tagagawa, Usune, kaagad. Ang isang propesyonal na teknikal na koponan ay magsasagawa ng on-site na survey at magko-customize ng a solusyon ng produkto na inangkop sa espesyal na kapaligiran upang matiyak ang matatag na operasyon ng circuit breaker sa ilalim ng espesyal kundisyon. Bilang isang responsableng supplier, nakatuon ang Usune sa pagbibigay ng mga personalized na solusyon para sa bawat customer.

Q2: Paano pananatilihin ang Usune Side Mounted Indoor Vacuum Circuit Breaker para mapahaba ang buhay ng serbisyo nito?

A2: Pangunahing kasama sa regular na pagpapanatili ang tatlong punto: Una, regular na linisin ang ibabaw ng pagkakabukod upang maiwasan ang dumi akumulasyon mula sa nakakaapekto sa pagganap ng pagkakabukod; pangalawa, regular na suriin ang katayuan ng imbakan ng enerhiya, mga tagapagpahiwatig ng pagbubukas/pagsasara, at mga kable upang matiyak na walang pagkaluwag o pinsala; pangatlo, magsagawa ng manual at electric mga pagsubok sa operasyon tuwing 6 na buwan upang suriin ang kakayahang umangkop at pagiging maaasahan ng mekanismo ng pagpapatakbo. Bilang karagdagan, ang Ang pabrika ay nagbibigay ng detalyadong manwal sa pagpapanatili at gabay pagkatapos ng pagbebenta upang matulungan ang mga user na mapanatili ang produkto siyentipiko.
