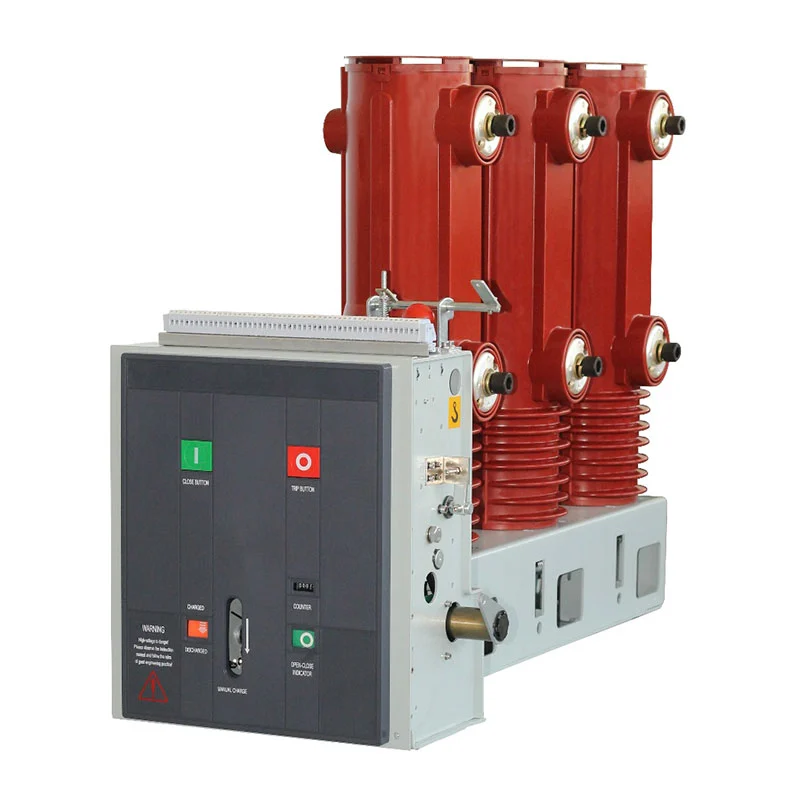

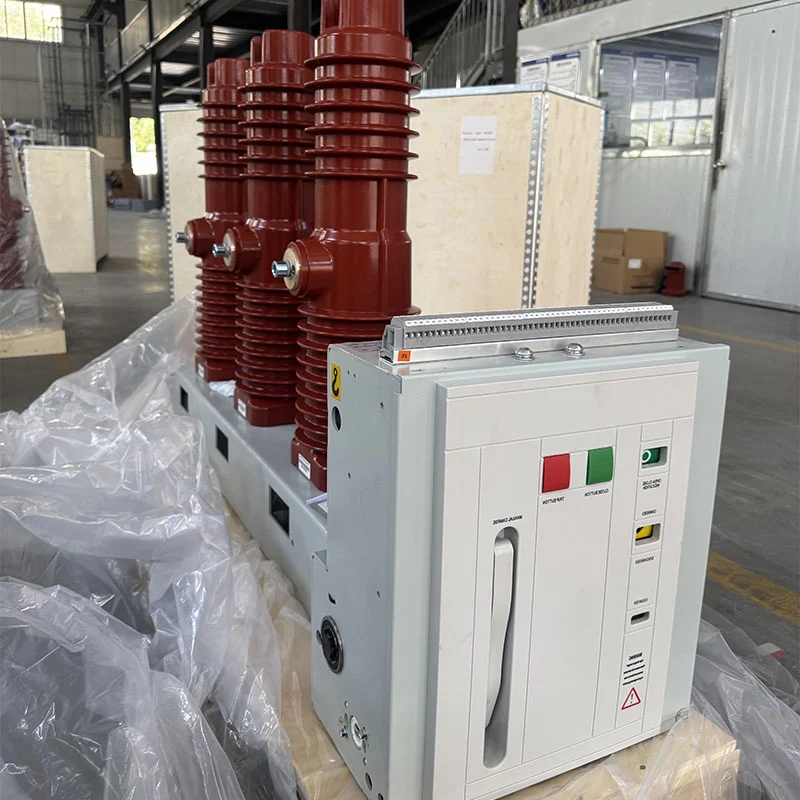

ZN85C-40.5 40.5kV Panloob na Vacuum Circuit Breaker

Hindi tulad ng kumpletong switchgear cabinet, itong ZN85C-40.5 40.5kV Indoor Vacuum Circuit Breaker ay nakatutok sa core switching function ng power circuit. Ang fixed side-mounted structure nito, modular spring operating mechanism at Ang teknolohiya ng vacuum interruption ay nagbibigay ng praktikal na solusyon para sa 40.5kV-class na panloob na mga aplikasyon, kabilang ang mga system kung saan kinakailangan ang madalas na pagpapatakbo ng paglipat.

Mechanical Design para sa Pare-parehong Paglipat

Modular Spring Operating Mechanism

Ang mekanismo ng pagpapatakbo ay partikular na idinisenyo para sa mga katangian ng isang 40.5kV vacuum circuit breaker. Ito nagpapatibay ng isang modular spring na mekanismo na naka-install sa loob ng breaker frame, na nagpapahintulot sa mekanikal na mga katangian ng output upang tumugma sa mga kinakailangan sa pagpapatakbo ng vacuum interrupter.

Ang mekanismo ay idinisenyo sa paligid ng upper at lower arrangement ng breaker at bumubuo ng pinagsamang bahagi ng pangkalahatang istraktura. Pinapasimple ng configuration na ito ang mechanical transmission path habang nagbibigay ng matatag na batayan para sa pagsasara at pagbubukas ng mga operasyon.

Nakapirming Istraktura na Naka-mount sa Gilid

Ang nakapirming side-mount na configuration ay inilaan para sa panloob na kagamitang elektrikal kung saan naka-install ang breaker bilang a nakalaang bahagi ng paglipat. Depende sa disenyo ng proyekto, mga configuration tulad ng kanang papalabas na linya, itaas maaaring piliin ang mga papasok at naka-embed na kaayusan.

Kung ikukumpara sa isang kumpletong mai-withdraw na switchgear cabinet, ang istrukturang ito ay nagbibigay-daan sa taga-disenyo ng proyekto na tumuon pagsasama ng breaker sa kinakailangang pangunahin at pangalawang kagamitang elektrikal ayon sa tiyak kaayusan ng sistema.

Imbakan ng Enerhiya at Proseso ng Operasyon

Imbakan ng Enerhiya ng Tagsibol

Ang pagsasara ng enerhiya ay naka-imbak nang wala sa loob sa mekanismo ng tagsibol. Maaaring makumpleto ang pag-iimbak ng enerhiya sa pamamagitan ng motor o mano-mano gamit ang hawakan ng imbakan ng enerhiya. Sa panahon ng motorized na operasyon, ang transmission gear system ay nagtutulak sa energy storage shaft at tensyon sa pagsasara ng spring hanggang sa maabot ang tinukoy na stored-energy position.

Matapos makumpleto ang pag-imbak ng enerhiya, ang mekanismo ng pagpapanatili ay humahawak sa tagsibol sa posisyon at ang imbakan ng enerhiya pagbabago ng indicator sa kaukulang katayuan. Tinatanggal din ng auxiliary switch ang power supply ng motor kapag ang naabot ang posisyon ng naka-imbak na enerhiya, na iniiwan ang breaker na handa para sa pagsasara ng utos.

Pagsasara ng Operasyon

Ang pagsasara ng operasyon ay maaaring manu-manong simulan sa pamamagitan ng closing button o elektrikal sa pamamagitan ng control sirkito. Kapag ang pagsasara ng electromagnet ay nagpapatakbo, ang naka-imbak na enerhiya ng tagsibol ay inilabas sa pamamagitan ng cam at mekanismo ng paghahatid.

Ang mekanismo ng pagkonekta pagkatapos ay nagtutulak sa insulated operating rod at paglipat ng contact patungo sa pagsasara ng posisyon habang pag-compress sa contact spring. Matapos makumpleto ang closing stroke, pinapanatili ng retaining mechanism ang closed posisyon at ang auxiliary switch ay nagbabago nang naaayon.

Pagbubukas ng Operasyon

Ang pagbubukas ay maaaring simulan nang manu-mano o sa pamamagitan ng isang electrical opening command. Binubuksan ng mekanismo ng pagbubukas ng release ang pagsasara ng retainer, na nagpapahintulot sa nakaimbak na enerhiya ng contact at braking spring na paghiwalayin ang vacuum interrupter mga contact.

Sa huling yugto ng pagbubukas ng paggalaw, ang hydraulic buffer ay sumisipsip ng natitirang mekanikal na enerhiya at kinokontrol ang posisyon ng paghihiwalay. Nakakatulong ang coordinated na mekanismong ito na mapanatili ang isang kontroladong proseso ng pagbubukas.

Configuration ng Electrical Control

Pagsasara at Pagbubukas ng mga Coils

Ang breaker ay maaaring i-configure gamit ang AC o DC operating power ayon sa mga kinakailangan ng proyekto. Ang binigay Kasama sa configuration ang AC110/220V at DC110/220V na mga opsyon para sa pagsasara at pagbubukas ng mga coil, na nagbibigay ng flexibility para sa iba't ibang substation at mga sistema ng kontrol sa industriya.

Ang closing coil ay may rated power na 288W, habang ang opening coil ay tinukoy din sa 288W. Ang normal na pagpapatakbo Ang hanay ng boltahe ay 85%–110% ng rated boltahe para sa closing coil at 65%–120% ng rated voltage para sa opening coil.

Motor ng Imbakan ng Enerhiya

Ang motor ng pag-iimbak ng enerhiya ay nagbibigay ng awtomatikong paghahanda para sa susunod na pagsasara ng operasyon. Ang ibinigay na ZYJ220 ang configuration ay gumagamit ng DC220V power na may rated input power na 90W. Sa rate ng operating boltahe, ang imbakan ng enerhiya ang oras ay tinukoy bilang hindi hihigit sa 15 segundo.

Ang pagsasaayos na ito ay nagpapahintulot sa breaker na ibalik ang nakaimbak na-enerhiya na kondisyon pagkatapos ng operasyon nang hindi nangangailangan patuloy na manu-manong interbensyon.

Vacuum Interruption para sa 40.5kV Application

Vacuum Arc-Extinguishing Technology

Ang vacuum interrupter ay may pananagutan sa pagkagambala sa electrical circuit sa panahon ng pagbubukas ng operasyon. Kapag ang magkahiwalay ang mga contact, ang proseso ng pagkaantala ay nagaganap sa loob ng vacuum interrupter sa halip na sa isang air-insulated switching chamber.

Ang kumbinasyon ng vacuum interruption at spring-operated mechanical transmission ay ginagawang angkop ang breaker para sa panloob na medium-voltage na application kung saan kinakailangan ang maaasahang pagganap ng paglipat at paulit-ulit na operasyon.

Angkop para sa Madalas na Operasyon

Isinasaalang-alang ng orihinal na disenyo ng seryeng ZN85C-40.5 ang mga application na nangangailangan ng madalas na paglipat. Ang pagpapatakbo nito Ang mekanismo ay tumutugma sa mga katangian ng 40.5kV vacuum interrupter, habang ang motorized energy storage binabawasan ng system ang pangangailangan para sa paulit-ulit na manu-manong pagsingil.

Ginagawa nitong angkop ang kagamitan para sa mga pasilidad na pang-industriya, substation at power plant kung saan gumagana ang paglipat bahagi ng normal na pamamahala ng sistema ng kuryente.

Mga Karaniwang Lugar ng Aplikasyon

Mga Power Plant

Ang breaker ay maaaring isama sa panloob na pamamahagi ng kuryente at mga electrical control system sa power generation pasilidad, kung saan kinakailangan ang maaasahang paglipat at proteksyon ng mga de-koryenteng circuit.

Mga substation

Sa mga substation, ang nakapirming panloob na pagsasaayos ay maaaring isama sa kaukulang high-voltage na elektrikal sistema ayon sa pangunahing pag-aayos ng circuit, control scheme at mga kinakailangan sa proteksyon.

Mga Negosyong Pang-industriya at Pagmimina

Para sa mga pasilidad ng industriya at pagmimina na may malaking kargang elektrikal, ang breaker ay maaaring magbigay ng switching at mga function ng proteksyon sa panloob na mga sistema ng pamamahagi ng kuryente at angkop para sa mga application na nangangailangan ng regular pagpapatakbo ng paglipat.

Mga Electrical System na may Remote Control

Dahil ang pagsasara at pagbubukas ng mga operasyon ay maaaring kontrolado ng kuryente, ang breaker ay maaaring isama sa isang naaangkop na pangalawang sistema ng kontrol para sa lokal o malayong operasyon ayon sa disenyo ng proyekto.

Pangunahing Teknikal na Configuration

Operating Environment

Mga Kondisyon ng Serbisyo sa Panloob

Ang kagamitan ay inilaan para sa panloob na pag-install at dapat gamitin sa isang kapaligiran na angkop para sa mataas na boltahe kagamitang elektrikal. Dapat isaalang-alang ng huling proyekto ang temperatura ng kapaligiran, halumigmig, altitude, bentilasyon at iba pang mga kondisyon sa kapaligiran kapag tinutukoy ang kumpletong pagsasaayos ng kuryente.

Mga Kinakailangan sa Pag-install

Ang breaker ay dapat na naka-install sa isang lokasyon na walang matinding vibration, epekto o kinakaing unti-unti na mga kondisyon sa kapaligiran. Dapat ding tiyakin ng kaayusan sa pag-install ang sapat na espasyo sa pagpapatakbo at pagpapanatili sa paligid ng kagamitan at panatilihin ang kinakailangang mekanikal na pagkakahanay ng breaker at mga kaugnay na bahagi ng kuryente.

Mga Pamantayan at Pagtitiyak ng Kalidad

Pamamahala ng Paggawa

Naglalapat ang Zhejiang Usune Electric Co., Ltd. ng pinagsamang sistema ng pamamahala na sumasaklaw sa kalidad ng produkto, kapaligiran pamamahala at kalusugan at kaligtasan sa trabaho. Ang kumpanya ay may hawak na mga sertipikasyon ng ISO 9001, ISO 14001 at ISO 45001, pagsuporta sa mga kontroladong proseso ng pagmamanupaktura mula sa pagpili ng bahagi sa pamamagitan ng pagpupulong at inspeksyon.

Pagsunod sa IEC, GB at CE

Ang produkto ay binuo ayon sa naaangkop na mga pamantayan ng IEC at GB, na may mga electrical parameter at configuration tinutukoy ayon sa mga tiyak na kinakailangan ng proyekto. Available din ang certification ng CE para sa naaangkop configuration ng produkto, na nagbibigay ng karagdagang suporta sa dokumentasyon para sa mga internasyonal na proyekto.

Sanggunian ng Proyekto ng Engineering

Cas-space Rocket Launch Project

Ang ZN85C-40.5 40.5kV Indoor Vacuum Circuit Breaker ay na-reference sa Cas-space Rocket Launch Project, pagbibigay ng praktikal na halimbawa ng aplikasyon sa engineering para sa mataas na boltahe na kagamitan ng Usune sa isang mahirap kapaligirang pang-industriya.

Paghahambing ng Produkto

Circuit Breaker kumpara sa Kumpletong Switchgear

Ang ZN85C-40.5 40.5kV Indoor Vacuum Circuit Breaker ay pangunahing bahagi ng switching at proteksyon, habang ang isang Ang kumpletong withdrawable switchgear panel ay isinasama ang breaker sa mga busbar, cable compartment, control equipment, mga kagamitang pang-proteksyon at iba pang bahagi ng cabinet. Samakatuwid, ang breaker ay mas angkop kapag ang proyekto ay nangangailangan ng a nakalaang 40.5kV switching device para sa pagsasama sa isang mas malaking electrical system.

Suporta sa Proyekto ng Usune

Configuration Batay sa Electrical Drawings

Maaaring matukoy ng Usune ang naaangkop na configuration ayon sa single-line diagram ng customer, rated boltahe, kontrol ng kapangyarihan, pag-aayos ng pag-install at mga kinakailangan sa pagpapatakbo. Ang diskarteng ito ay nakakatulong na matiyak na ang napili Ang breaker ay tugma sa nakapaligid na pangunahin at pangalawang kagamitang elektrikal.

Customized Electrical Parameter

Para sa mga proyektong may mga espesyal na boltahe ng kontrol, pagsasaayos ng pag-install o mga kinakailangan sa pagpapatakbo, ang teknikal maaaring talakayin ang pagsasaayos bago ang produksyon. Nagbibigay-daan ito sa ZN85C-40.5 40.5kV Indoor Vacuum Circuit Breaker na iakma sa aktwal na sistema ng kuryente sa halip na umasa sa isang nakapirming karaniwang pagsasaayos.

FAQ

Ano ang pangunahing aplikasyon ng produktong ito?

Ito ay isang panloob na 40.5kV vacuum circuit breaker na idinisenyo para sa elektrikal na kontrol at proteksyon sa mga power plant, substation, pasilidad pang-industriya at mga negosyo sa pagmimina.

Naayos ba o ma-withdraw ang breaker?

Gumagamit ang ZN85C-40.5 ng fixed side-mounted configuration, sa halip na isang withdrawable trolley structure.

Maaari ba itong patakbuhin nang manu-mano?

Oo. Sinusuportahan ng mekanismo ng tagsibol ang manu-manong pag-iimbak ng enerhiya at manu-manong operasyon, habang ang pagpapatakbo ng kuryente ay gayon din magagamit.

Anong mga boltahe ng kontrol ang magagamit?

Ang pagsasara at pagbubukas ng mga coils ay maaaring i-configure para sa AC110/220V o DC110/220V ayon sa mga kinakailangan ng proyekto.

Gaano katagal ang proseso ng pag-iimbak ng enerhiya?

Ang tinukoy na oras ng pag-iimbak ng enerhiya ng ZYJ220 motor configuration ay ≤15 segundo sa rated boltahe.

Angkop ba ito para sa madalas na paglipat?

Oo. Ang produkto ay idinisenyo para sa mga application na nangangailangan ng madalas na operasyon, napapailalim sa naaangkop na pagpapatakbo kundisyon at teknikal na pagsasaayos.

Maaari bang i-customize ni Usune ang breaker?

Oo. Maaaring i-configure ng Usune ang produkto ayon sa mga guhit ng proyekto, mga parameter ng kuryente, mga kinakailangan sa kontrol at mga kondisyon ng pag-install.
