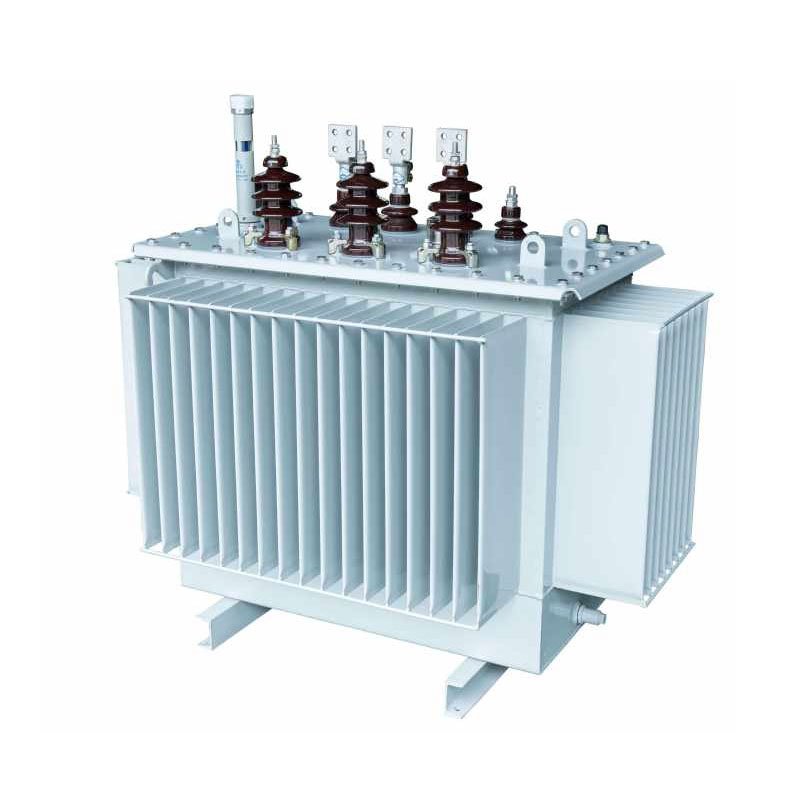

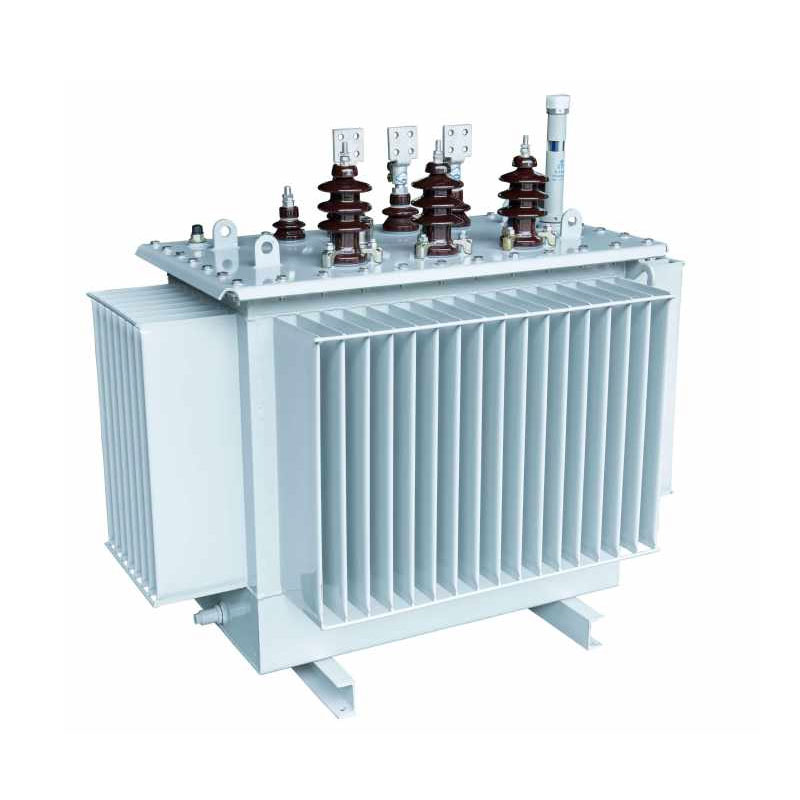

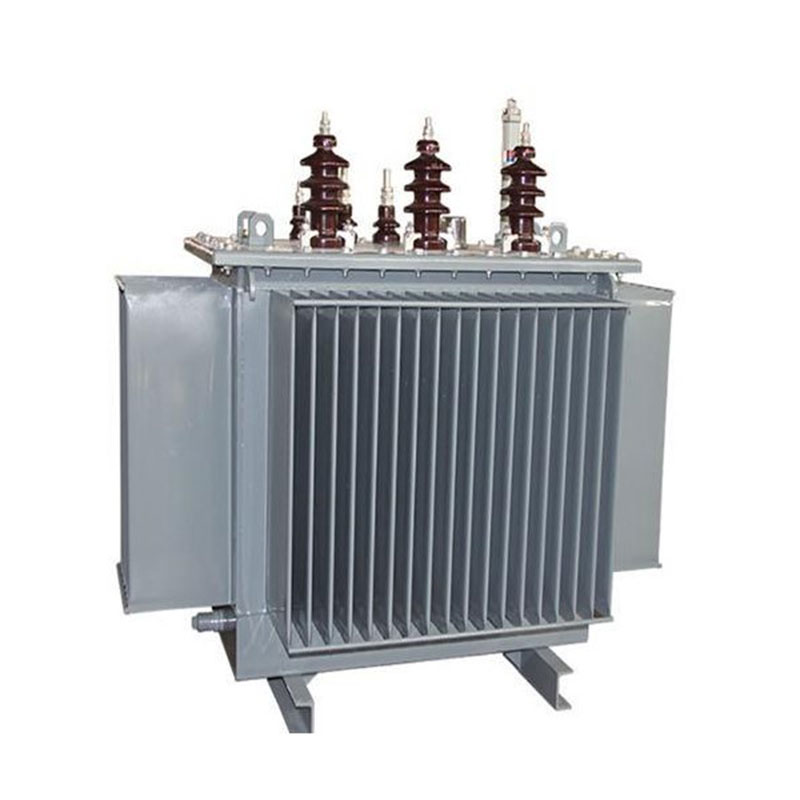

4000KVATthree Phase Oil Immersed Transformer

Ang Usune 4000kVA three phase oil immersed transformer ay sumasaklaw sa tatlong pangunahing antas ng boltahe na 10kV, 20kV, at 36kV, na kumakatawan sa isang na-upgrade, mataas na kahusayan, nakakatipid ng enerhiya na transformer ng pamamahagi. Lumalayo sa tradisyonal stacked-lamination core structures, gumagamit ito ng equilateral triangular 3D wound core layout. Ang disenyong ito ay nagreresulta sa a core column cross-section na papalapit sa isang bilog, mahigpit na paikot-ikot na fit, at isang gapless magnetic circuit, sa panimula paglutas ng mga karaniwang isyu na makikita sa mga tradisyunal na transformer tulad ng three-phase imbalance, mataas na operating loss, at sobrang ingay.

Sinusuportahan ng mga standardized na linya ng produksyon at mahigpit na mga sistema ng kontrol sa kalidad, ang produkto ay nag-aalok ng malakas na kapaligiran kakayahang umangkop at mataas na katatagan ng pagpapatakbo. Natutugunan nito ang pangmatagalan, maaasahang power supply na hinihingi ng complex mga sitwasyon—kabilang ang mga pag-upgrade ng grid, produksyong pang-industriya, at pagsasama-sama ng prefabricated na substation—habang naghahatid mahusay na mga benepisyo sa pagtitipid ng enerhiya at halaga sa ekonomiya.

Mga Pangunahing Tampok na Pang-istruktura at Mga Bentahe ng Produkto

1. Na-optimize na Core Structure: Napakababang Pagkawala at Tahimik na Operasyon

Ang core ay ginawa mula sa high-purity grain-oriented na silicon steel sheet, na pinoproseso gamit ang imported na German Georg cross-cutting na kagamitan. Gumagamit ito ng precision 45° jointing process at multi-stage circular cross-section istraktura na nabuo sa pamamagitan ng paglalamina, epektibong binabawasan ang magnetic leakage at pagkalugi ng hysteresis. Ang equilateral Tinitiyak ng tatsulok na layout na ang mga magnetic path para sa lahat ng tatlong phase ay pantay at pinaliit. Sa pamamagitan ng ganap inaalis ang magnetic circuit air gaps, ang disenyo ay makabuluhang binabawasan ang walang-load na pagkawala at operating ingay, pinipigilan ang third-harmonic na henerasyon, at nakakamit ang tumpak na tatlong-phase na balanse ng kapangyarihan.

2. Pinatibay na disenyo ng coil na may superior short-circuit at impact resistance

Ang high-voltage coil ay gumagamit ng cylindrical winding design, habang ang low-voltage coil ay sumusuporta sa parehong cylindrical at mga proseso ng paikot-ikot na foil. Tinitiyak ng na-optimize na istraktura ng coil ang isang makatwirang pamamahagi ng magnetic circuit, makabuluhang pinahuhusay ang resistensya ng transpormer sa mga epekto ng short-circuit at labis na karga, sa gayon ay epektibong pag-iwas sa deformation ng coil o pagkabigo ng kagamitan na dulot ng pagbabagu-bago ng grid. Ang concentric winding structure pinapabuti ang pangkalahatang katatagan ng istruktura, tinitiyak ang ligtas at matatag na operasyon sa ilalim ng pangmatagalang kondisyon ng pagkarga.

3. Corrosion-resistant corrugated tank na idinisenyo para sa malupit na kondisyon at mahabang buhay ng serbisyo

Ang tangke ay gawa sa high-precision na cold-rolled na bakal gamit ang isang espesyal na Georg corrugated tank production linya. Ang ibabaw ay pinahiran ng petrochemical-grade, espesyal na anti-corrosion finish na lumalaban sa langis at kemikal na kaagnasan, na ginagawa itong angkop para sa iba't ibang malupit na pang-industriyang operating environment. Ang pinagsama-samang corrugated na istraktura ay nagbibigay ng mahusay na pagwawaldas ng init at awtomatikong tinatanggap ang thermal expansion at pag-urong ng langis ng transpormer; bukod pa rito, ang nakahiwalay na panloob na disenyo ay epektibong nagpapabagal sa pagtanda ng ang insulating oil, na makabuluhang nagpapahaba ng kabuuang buhay ng serbisyo ng kagamitan.

4. Class A insulation structure na tumitiyak ng mataas na operational safety factor

Ang 4000kVA three phase oil immersed transformer ay gumagamit ng Class A insulation structure sa kabuuan. Na may mataas na- at low-voltage coils na nakaayos nang concentrically, ang inter-coil gap ay gumagamit ng isang disenyo na pinagsasama ang mga manggas ng paperboard at maliliit na puwang ng langis upang ma-optimize ang panloob na pagkakabukod at mga sistema ng pagwawaldas ng init. Ito ay epektibong pinahuhusay ang lakas ng pagkakabukod ng kagamitan, inaalis ang mga insidente ng pagkasira ng pagkakabukod, at tinitiyak ang tuluy-tuloy, ligtas na operasyon sa ilalim ng rated load at moderate overload na mga kondisyon.

Uri ng Produkto

Pagtitipid ng Enerhiya, Pagbawas ng Carbon, at Mga Benepisyo sa Ekonomiya

Ipinagmamalaki ng Usune 4000kVA three phase oil immersed transformer ang mahusay na pagganap sa pagtitipid ng enerhiya. Taunang pagpapatakbo ang mga gastos at carbon emission ay maaaring tumpak na kalkulahin gamit ang mga karaniwang formula ng industriya, na nagbibigay ng suporta sa data para sa mga pagtatasa ng enerhiya ng proyekto at pagbabadyet sa gastos:

1. Taunang pormula ng gastos sa kuryente: Taunang Gastos ng Elektrisidad (CNY/taon) = [Walang-load na Pagkawala (kW) + Nawala sa Pagkarga (kW) × (Average Rate ng Pag-load)²] × 365 araw × 24 oras × Presyo ng Elektrisidad
2. Taunang pormula ng paglabas ng carbon: Taunang CO₂ Emisyon = [Walang-load na Pagkawala (kW) + Nawala sa Pag-load (kW) × (Average na Rate ng Pag-load)²] × 365 araw × 24 na oras × Carbon Emission Factor (kg-CO₂/kWh)

Kung ikukumpara sa mga tradisyunal na mga transformer na may parehong kapasidad, ang produktong ito ay nagtatampok ng mas mababang walang-load at pagkawala ng pagkarga. Sa mga sitwasyong nangangailangan ng pangmatagalang tuluy-tuloy na operasyon—gaya ng industriyal na produksyon at urban power grids—mabisa itong nagpapababa ng mga gastos sa kuryente at nagpapababa ng carbon emissions. Ito ay ganap na sumusunod sa grid energy-saving standards at berde mga kinakailangan sa produksyong pang-industriya, na naghahatid ng mga natitirang benepisyo sa ekonomiya at kapaligiran.

Mga Teknikal na Parameter

10kV S11 series three-phase oil-immersed distribution transformer

Tandaan: Para sa mga transfomer na may rate na kapasidad na 500 kVA at mas mababa, ang pagkawala ng load sa itaas ng ramp sa talahanayan ay naaangkop sa ang Dyn11 grupo ng koneksyon, at ang pagkawala ng load sa ibaba ng ramp ay naaangkop sa pangkat ng koneksyon ng Yyn0.

10kV S13 series three-phase ol-immersed distribution transformer

10kV S14 series three-phase oil-immersed distribution transformer

Sanggunian ng Proyekto

Cas-space Rocket Launch Project

Ulat sa Pagsubok

Mga Kaso ng Aplikasyon ng Praktikal na Engineering

Case 1: Power Distribution Project para sa Textile Industrial Park

Ang isang malaking grupo ng tela sa Shandong ay nagpapatakbo ng mga linya ng produksyon nito nang tuluy-tuloy sa buong taon, na nangangailangan ng napakataas katatagan ng suplay ng kuryente. Ang proyekto ay gumagamit ng maramihang Usune 4000kVA 10kV oil-immersed transformer upang hawakan ang pangunahing pamamahagi ng kuryente ng parke. Mula noong i-commissioning, ang kagamitan ay gumana nang maayos na may mababang ingay at mababa pagkonsumo ng enerhiya. Niresolba nito ang mga nakaraang isyu—gaya ng three-phase voltage instability at mataas na pagkonsumo ng enerhiya nauugnay sa mga tumatandang transformer—sa gayon ay epektibong binabawasan ang taunang kuryente at O&M ng enterprise gastos habang tinitiyak ang isang matatag na supply ng kuryente para sa mga linya ng produksyon ng tela.

Case 2: Supporting Project para sa Urban Prefabricated Substation

Para sa isang proyekto sa pag-upgrade ng power grid sa isang coastal city sa southern China, Usune 4000kVA 20kV oil-immersed transformer ay pinili upang magbigay ng kasangkapan sa mga gawang substation. Nagtatampok ng compact na istraktura at malakas na kapaligiran kakayahang umangkop, ang produkto ay ganap na akma sa mga compact na urban layout at lumalaban sa kumplikadong panlabas na pagpapatakbo kundisyon. Ang kagamitan ay ligtas na gumana nang higit sa dalawang taon nang walang harmonic interference at may stable boltahe na output, makabuluhang pagpapabuti ng kalidad ng supply ng kuryente para sa mga urban commercial at residential na lugar at pinapadali ang mahusay na pagpapatupad ng grid upgrade ng lungsod.

FAQ

Q1: Anong mga rating ng boltahe at mga sitwasyon ng aplikasyon ang sinusuportahan ng Usune 4000kVA oil-immersed transformer?

Sinusuportahan ng produktong ito ang tatlong pangunahing rating ng boltahe—10kV, 20kV, at 36kV—na sumasaklaw sa karaniwang sibil at pang-industriya mga senaryo ng pamamahagi ng kuryente. Ito ay partikular na angkop para sa urban at rural grid upgrades at power supply para sa pang-industriya at pagmimina. Walang putol itong isinasama sa mga modular na substation at prefabricated containerized mga substation, na nagpapakita ng pambihirang versatility sa mga application.

Q2: Ano ang mga pangunahing bentahe sa pagtitipid ng enerhiya ng produktong ito kumpara sa mga tradisyunal na transformer?

Nagtatampok ang produkto ng 3D equilateral triangular na istraktura ng core ng sugat; ang magnetic circuit ay walang gap, na may three-phase magnetic path na parehong pinakamaikli at pantay ang haba, na lubhang binabawasan ang walang-load at magnetic pagkalugi sa pagtagas. Pinagsama sa precision silicon steel sheet cutting at isang optimized coil structure, ito ay nagpapaliit pagkonsumo ng enerhiya at ingay sa pagpapatakbo. Ang pangmatagalang operasyon ay nagbubunga ng makabuluhang pagbawas sa mga gastos sa kuryente at carbon emissions, ganap na sumusunod sa mga pamantayan ng State Grid para sa green energy efficiency.

Q3: Paano gumaganap ang 4000kVA three phase oil immersed transformer sa mga tuntunin ng kakayahang umangkop sa kapaligiran at buhay serbisyo?

Ang kagamitan ay gumagamit ng Class A insulation at industrial-grade na anti-corrosion coatings, na nagbibigay-daan dito na makatiis ng langis kontaminasyon, kemikal na kaagnasan, at pagbabagu-bago ng temperatura—na ginagawa itong angkop para sa iba't ibang malupit na operasyon kundisyon. Ang corrugated oil tank ay naghihiwalay sa unit mula sa hangin, na epektibong naantala ang insulation oil aging at pagbabawas ng dalas ng mga pagbabago at pagpapanatili ng langis. Sa ilalim ng karaniwang mga kondisyon ng pagpapatakbo, nag-aalok ang transpormer ng a mahabang buhay ng serbisyo at mababang gastos sa pagpapanatili, na tinitiyak ang matatag na pagganap sa magkakaibang kapaligiran tulad ng pang-industriya mga pasilidad ng produksyon at panlabas na grids ng kuryente.
