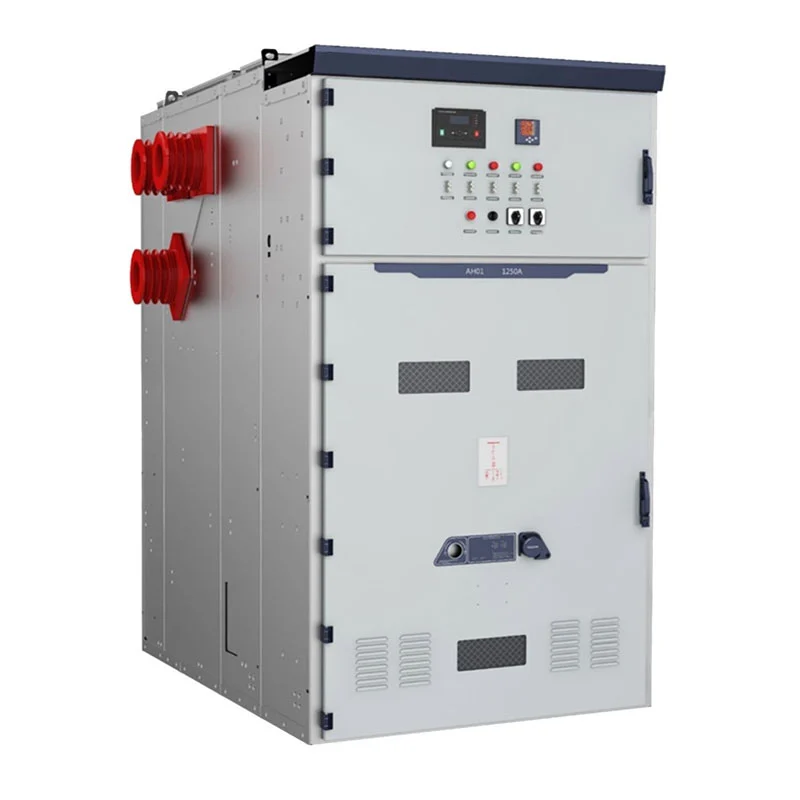

Ang KYN61-40.5 33kV Indoor VCB Switchgear Panel ay binuo para sa mga proyektong nangangailangan ng mas mataas na boltahe na panloob platform ng pamamahagi. Pinagsasama ng configuration nito ang isang withdrawable vacuum circuit breaker, metal-enclosed konstruksyon, pinaghiwalay na mga de-koryenteng compartment, mga sistema ng busbar, mga koneksyon sa cable, at mga kagamitan sa pangalawang kontrol sa isang pinagsamang lineup ng switchgear.
Gumagana ang Usune sa ilalim ng ISO 9001, ISO 14001, at ISO 45001 na mga sistema ng pamamahala. Ang kagamitan ay idinisenyo ayon sa naaangkop na mga pamantayan ng IEC at GB, na may certification ng CE na magagamit para sa mga naaangkop na merkado.
Para sa 33kV at 36kV-class distribution system, ang pagpili ng switchgear ay nangangailangan ng higit pa sa pagtutugma ng nominal boltahe. Kailangang isaalang-alang ng mga inhinyero ang antas ng pagkakabukod, kasalukuyang pag-load, kasalukuyang fault, pagsasaayos ng feeder, transpormer kapasidad, koneksyon ng cable, koordinasyon ng proteksyon, at kapaligiran sa pag-install.
Ang KYN61-40.5 33kV Indoor VCB Switchgear Panel ay inilaan para sa panloob na medium-voltage distribution kung saan ang mga ito kailangang i-coordinate ang mga de-koryenteng parameter sa loob ng kumpletong sistema ng pamamahagi ng kuryente.
Kung ikukumpara sa mga aplikasyon ng switchgear na may mababang boltahe, mas binibigyang diin ng mas mataas na boltahe ng system ang pagkakabukod. koordinasyon at short-circuit na pagganap. Maaaring i-configure ng Usune ang kagamitan ayon sa mga electrical parameter ibinigay ng customer.
Gumagamit ang kagamitan ng isang metal-enclosed architecture upang ayusin ang pangunahin at pangalawang electrical section. Ang pangunahing Kasama sa circuit ang vacuum circuit breaker, mga koneksyon sa busbar, lugar ng pagwawakas ng cable, at nauugnay na saligan mga bahagi.
Maaaring isaayos ang pangalawang kagamitan para sa proteksyon, pagsukat, kontrol, indikasyon, at komunikasyon ayon sa mga kinakailangan sa proyekto.
Ang configuration na ito ay nagbibigay-daan sa switchgear lineup na idisenyo sa paligid ng aktwal na electrical network sa halip na gamitin isang fixed cabinet arrangement para sa bawat aplikasyon.
Sa mas mataas na antas ng boltahe, ang koordinasyon ng proteksyon ay nagiging isang mahalagang bahagi ng disenyo ng system. Ang circuit breaker, proteksyon relay, transpormer, cable, at upstream na kagamitan ay dapat mapili ayon sa kalkuladong kasalanan kondisyon at pilosopiya ng proteksyon.
Ang vacuum circuit breaker ay nagbibigay ng pangunahing switching at interruption function. Ang nauugnay na proteksyon at Ang control system ay maaaring i-configure ayon sa de-koryenteng disenyo ng customer.
Ang mga partisyon ng metal sa pagitan ng mga functional na seksyon ay nakakatulong na ayusin ang panloob na layout ng kuryente, habang ang pressure relief Ang pag-aayos ay nagbibigay ng isang kinokontrol na landas para sa paglabas ng presyon sa kaganapan ng isang panloob na kasalanan.
Ang isang papasok na cabinet ay tumatanggap ng kapangyarihan mula sa upstream na electrical network at inililipat ito sa switchgear busbar sistema. Dapat matukoy ang kasalukuyang na-rate, kagamitan sa proteksyon, mga kinakailangan sa pagsukat, at configuration ng cable mula sa disenyo ng proyekto.
Ang mga papalabas na cabinet ay namamahagi ng kuryente sa mga transformer, motor, kagamitan sa produksyon, o iba pang downstream load. Ang ang kasalukuyang rating at mga setting ng proteksyon ay dapat tumutugma sa konektadong pagkarga.
Ang PT at mga pagsasaayos ng pagsukat ng boltahe ay maaaring isama kung saan ang proyekto ay nangangailangan ng pagsubaybay sa boltahe, mga function ng proteksyon, o pagsukat ng kuryente.
Maaaring hatiin ng mga pagsasaayos ng bus sectionalizing ang sistema ng pamamahagi sa magkakahiwalay na mga seksyon at suportahan ang elektrikal diskarte sa pagpapatakbo na tinukoy ng project engineer.
Maaaring ibigay ang mga configuration ng metering para sa mga application na nangangailangan ng pagsukat ng enerhiya at electrical parameter pagsubaybay.

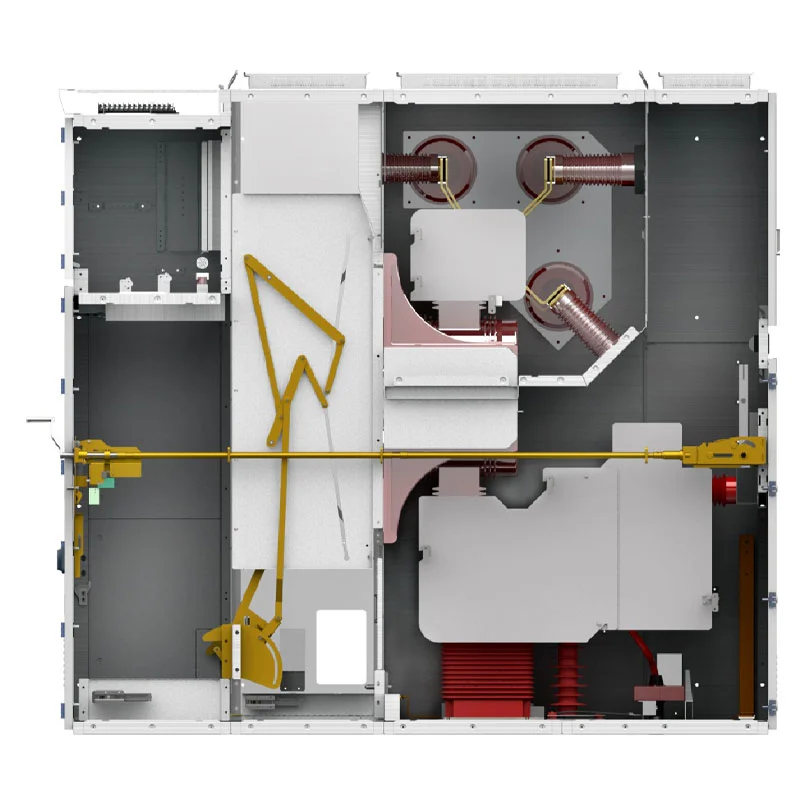

Ang cabinet ay isinaayos sa tinukoy na mga seksyong elektrikal, kabilang ang breaker compartment, busbar compartment, cable compartment, at instrument/control compartment.
Ang seksyon ng breaker ay tinatanggap ang vacuum circuit breaker at ang mekanismo ng pagpapatakbo nito. Nagbibigay ang seksyon ng busbar ang pangunahing koneksyon sa kuryente sa pagitan ng mga cabinet, habang ang cable compartment ay nagbibigay ng espasyo para sa papasok at papalabas na mga koneksyon sa cable.
Ang seksyon ng instrumento at kontrol ay naglalaman ng mga pangalawang bahagi na kinakailangan para sa proteksyon, pagsukat, kontrol, at indikasyon.
Ang kaayusan na ito ay nagbibigay sa mga inhinyero ng malinaw na panloob na arkitektura kapag nagpaplano ng pag-install, pagruruta ng cable, commissioning, at pagpapanatili.
Ang kagamitan ay may kasamang mekanikal na interlocking system na idinisenyo upang paghigpitan ang mga maling pagkakasunud-sunod ng pagpapatakbo.
Ang limang-patunay na mekanismo ay inilaan upang maiwasan ang maling pagpapatakbo ng circuit breaker, ang paggalaw ng na-withdraw yunit sa ilalim ng pagkarga, isinasara ang earthing switch habang pinapagana, pinapasigla ang circuit habang ang earthing switch nananatiling sarado, at hindi sinasadyang pag-access sa mga masiglang compartment.
Ang isang top-mounted pressure relief device ay isinama din sa istraktura ng cabinet upang magbigay ng kontroladong presyon release sa panahon ng isang panloob na kondisyon ng kasalanan.
Ang KYN61-40.5 33kV Indoor VCB Switchgear Panel ay maaaring i-configure para sa papasok na kapangyarihan, mga koneksyon sa transpormer, papalabas na mga feeder, bus sectioning, pagsukat, at pagsukat ng boltahe sa mga panloob na substation.
Maaaring gamitin ng mga power plant ang switchgear para sa medium-voltage na auxiliary distribution, mga electrical system na nauugnay sa generator, transformer feeders, at downstream power distribution.
Maaaring gumamit ang malalaking pasilidad ng industriya ng iba't ibang configuration ng feeder para sa mga motor, transformer, production system, mga bomba, compressor, at pantulong na kagamitang elektrikal.
Maaaring i-configure ng mga operasyon sa pagmimina na may mas mataas na kapangyarihan na mga electrical load ang switchgear sa paligid ng mga transformer feeder, motor, kagamitan sa bentilasyon, pumping system, at mga pasilidad sa pagproseso.
Ang mga kagamitan ay angkop din para sa espesyal na imprastraktura kung saan kailangang i-coordinate ang pamamahagi ng kuryente na may maraming gusali, lugar ng kagamitan, at mga pantulong na sistema.
Ang Cas-space Rocket Launch Project ay isang sanggunian ng proyekto para sa Usune medium-voltage switchgear application.
Ang pasilidad ng paglulunsad ng rocket ay nagsasangkot ng espesyal na imprastraktura at maramihang mga kargang elektrikal na ipinamamahagi sa kabuuan iba't ibang mga functional na lugar. Ang sistema ng pamamahagi ng kapangyarihan nito ay nangangailangan ng coordinated incoming circuits, feeder proteksyon, electrical isolation, pagsukat, at kontrol.
Para sa proyektong ito, inilapat ang switchgear bilang bahagi ng medium-voltage electrical distribution ng site kaayusan. Ang proyekto ay nangangailangan ng mga de-koryenteng kagamitan na isama sa mas malawak na imprastraktura sa halip na itinuturing bilang isang independiyenteng pag-install ng cabinet.
Ang application na ito ay nagpapakita ng karanasan ni Usune sa pagbibigay ng medium-voltage distribution equipment para sa mga dalubhasa mga proyektong pang-inhinyero na may mga partikular na kinakailangan sa sistemang elektrikal.
| item | Pagtutukoy |
| Serye | KYN61 |
| Na-rate na Boltahe | 3.6kV, 7.2kV, 12kV, 24kV, 36kV |
| Na-rate na Dalas | 50Hz / 60Hz |
| Na-rate na Kasalukuyan | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Na-rate na Short-Circuit Breaking Current | 25kA, 31.5kA, 40kA, 50kA |
| Na-rate na Short-Time Withstand Current | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| Degree ng Proteksyon | IP4X panlabas na enclosure / IP2X panloob na mga compartment |
| Temperatura sa paligid | -15°C hanggang +40°C |
| Kamag-anak na Humidity | Pang-araw-araw na average ≤95%; buwanang average ≤90% |
| Altitude | ≤1000m, na may derating para sa mas mataas na altitude |
| Pag-install | panloob |
| Sistema | Tatlong yugto ng AC |
Ang panghuling pagsasaayos ng kuryente ay dapat kumpirmahin ayon sa aktwal na boltahe ng proyekto, kasalukuyang, antas ng kasalanan, mga kinakailangan sa pagkakabukod, scheme ng proteksyon, at mga kondisyon ng pag-install.
Para sa isang 33kV-class switchgear project, ang pagkuha ay dapat na nakabatay sa kumpletong electrical system sa halip na dami ng cabinet lang. Dapat kumpirmahin ng pangkat ng proyekto ang rate ng boltahe ng system, patuloy na kasalukuyang pagkarga, antas ng short-circuit, dami ng feeder, kapasidad ng transpormer, pag-aayos ng cable, mga kinakailangan sa proteksyon, at kinakailangan mga function ng pagsukat.
Para sa mas malalaking proyekto, maaaring maglaman ang lineup ng iba't ibang function ng cabinet. Papasok, papalabas, PT, pagsukat, bus sectionalizer, at isolation configuration ay maaaring pagsamahin ayon sa electrical single-line diagram.
Nakakatulong ang diskarteng ito na maiwasan ang mga hindi pagkakatugma sa pagitan ng switchgear at mga nakakonektang transformer, cable, proteksyon device, at downstream load.
Ang huling pag-aayos ng cabinet ay maaaring mabuo ayon sa electrical architecture ng proyekto. magkaiba ang mga bilang ng mga papasok at papalabas na circuit ay maaaring isaayos sa isang coordinated switchgear lineup.
Ang isang karaniwang sistema ng pamamahagi ay maaaring magsama ng isang papasok na kabinet na konektado sa upstream na pinagmumulan ng kuryente, ilang papalabas na cabinet na nagbibigay ng mga transformer o major load, at karagdagang PT o metering cabinet para sa boltahe pagsukat at pagsubaybay sa enerhiya.
Kung saan ang proyekto ay nangangailangan ng dalawang pinagmumulan ng kuryente o hinati na mga seksyon ng bus, maaari ding maging ang mga function ng pag-sectionalize ng bus isinama sa lineup.
Ginagawang angkop ng paraan ng pagsasaayos na ito ang kagamitan para sa parehong mga indibidwal na substation at mas malaking multi-cabinet mga sistema ng pamamahagi.

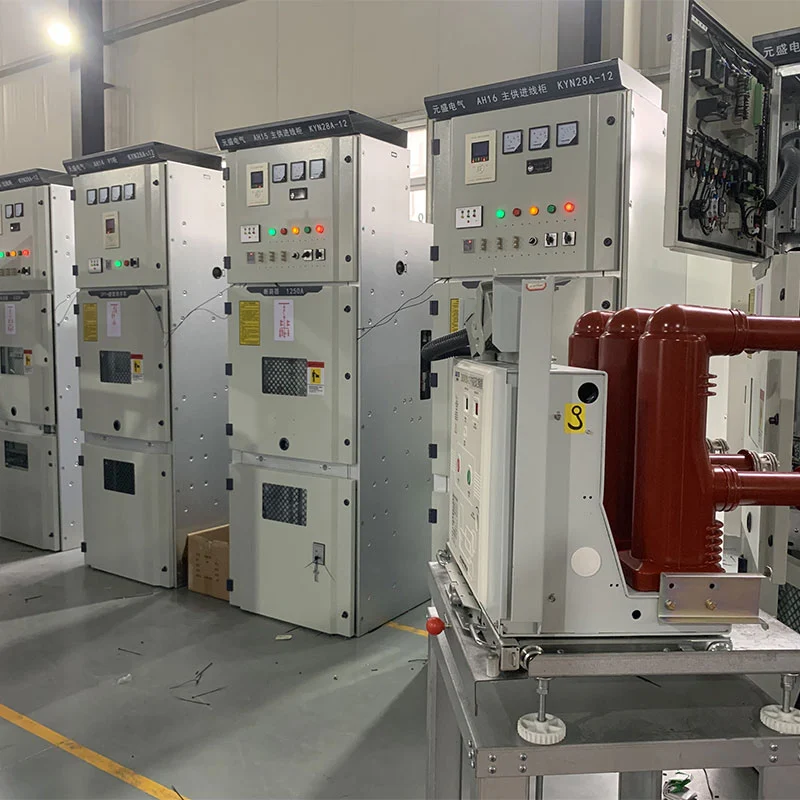

Bago ang paghahatid, ang nakumpletong switchgear ay sumasailalim sa inspeksyon ng cabinet assembly, mga pangunahing koneksyon sa circuit, pangalawang mga kable, mekanikal na operasyon, at mga nauugnay na electrical function.
Ang withdrawable mechanism, circuit breaker operation, interlocking functions, grounding arrangement, at cabinet ang konstruksiyon ay sinusuri sa panahon ng proseso ng inspeksyon ng produksyon.
Ang Usune ay maaaring magbigay ng may-katuturang mga talaan ng inspeksyon at dokumentasyon ng pagsubok ayon sa mga kinakailangan ng proyekto, na nagpapahintulot mga customer, EPC contractor, at third-party na inspektor upang i-verify ang kagamitan bago ipadala.
Ang halaga ng isang medium-voltage switchgear system ay hindi limitado sa paunang electrical rating nito. Para sa malaki imprastraktura at pang-industriya na mga proyekto, ang kagamitan ay kailangan din upang suportahan ang organisadong operasyon, binalak pagpapanatili, pamamahala ng circuit sa hinaharap, at matatag na pagsasama sa mas malawak na network ng pamamahagi ng kuryente.
Ang compartmentalized construction ng KYN61-40.5 33kV Indoor VCB Switchgear Panel ay nagbibigay ng tinukoy na kaayusan para sa pangunahin at pangalawang kagamitan, habang pinahihintulutan ng withdrawable na disenyo ng circuit breaker ang switching unit na maging inilipat para sa inspeksyon at servicing.
Para sa mga pasilidad kung saan inaasahang gagana ang distribusyon ng kuryente sa loob ng maraming taon, makakatulong ang kumbinasyong ito sa paglikha isang mas napapamahalaang sistema ng pamamahagi ng medium-voltage at pinapasimple ang pagpaplano ng pagpapanatili sa hinaharap.
Kasama sa ibinigay na detalye ang mga configuration ng 3.6kV, 7.2kV, 12kV, 24kV, at 36kV. Ang aktwal na rate ng boltahe dapat kumpirmahin ayon sa sistema ng kuryente ng customer.
Ang ibinigay na detalye ay naglilista ng 36kV rated na configuration, na maaaring isaalang-alang para sa 33kV-class system na paksa sa pagkumpirma ng aktwal na mga kinakailangan ng system, antas ng pagkakabukod, at mga naaangkop na pamantayan.
Ito ay ginagamit para sa medium-voltage power receiving, distribution, switching, protection, measurement, at control in panloob na three-phase AC power system.
Ang mga ibinigay na configuration ay mula 630A hanggang 3150A. Ang tamang rating ay dapat piliin ayon sa maximum tuluy-tuloy na pagkarga at disenyo ng proyekto.
Kasama sa mga available na rating ang 25kA, 31.5kA, 40kA, at 50kA, na ang naaangkop na halaga ay tinutukoy ng nakalkulang kasalanan antas ng sistema ng kuryente.
Oo. Maaaring i-configure ng Usune ang mga papasok, papalabas, PT, pagsukat, bus sectionalizer, at mga function ng paghihiwalay ayon sa single-line na diagram at teknikal na kinakailangan ng customer.
Gumagana ang Usune sa ilalim ng ISO 9001, ISO 14001, at ISO 45001 na mga sistema ng pamamahala. Ang mga produkto ay dinisenyo ayon sa naaangkop na mga pamantayan ng IEC at GB, na may certification ng CE na magagamit para sa mga naaangkop na configuration.
Oo. Ang Usune ay maaaring magbigay ng mga teknikal na detalye, mga ulat ng pagsubok, mga guhit, at iba pang dokumentasyon ng proyekto ayon sa mga kinakailangan ng customer at engineering.
Ang karaniwang pagsasaayos ay idinisenyo para sa panloob na pag-install. Mga espesyal na kundisyon tulad ng mataas na altitude, mataas halumigmig, o hindi pangkaraniwang mga kondisyon sa kapaligiran ay dapat kumpirmahin bago mag-order.
