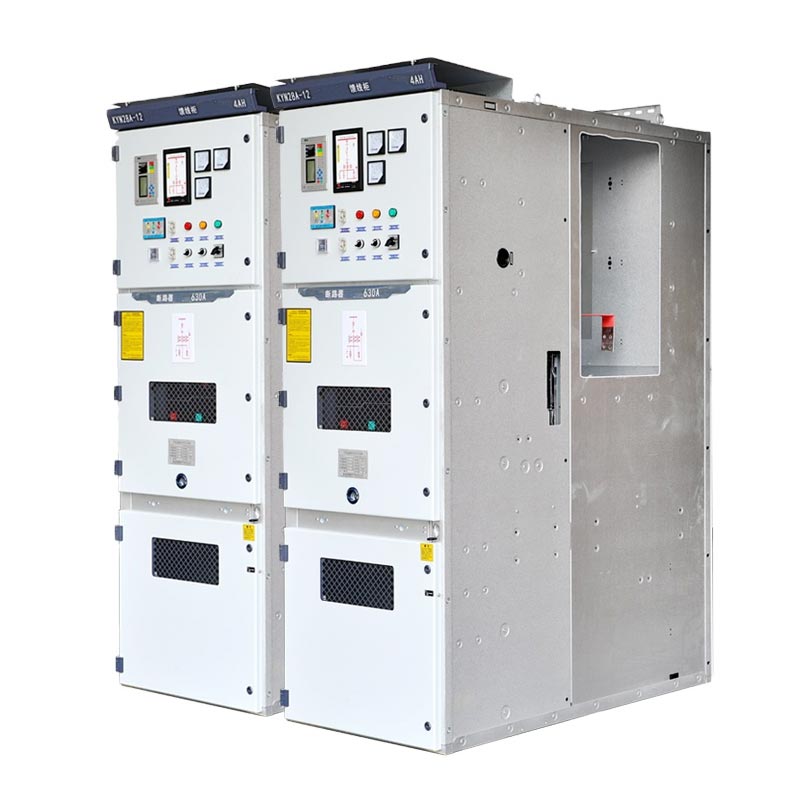

Kyn28 Switchgear 11kV

Ang Usune Kyn28 Switchgear 11kV ay angkop para sa 3.6kV–12kV, 50Hz three-phase AC system, na nagbibigay-daan sa pagtanggap ng kuryente, pamamahagi, kontrol, proteksyon, at pagsubaybay. Sinusuportahan nito ang solong busbar, solong busbar sectionalization, at doble mga paraan ng koneksyon ng busbar, na ginagawa itong isang pangunahing power distribution device sa mga power system. Bilang isang pangunahing produkto ng a propesyonal na Chinese power equipment supplier, ito ay naging isang globally trusted medium-voltage power distribution solusyon salamat sa mga kakayahan sa paggawa ng pabrika at matatag na kalidad.

Mababang boltahe switchgear

Katamtamang boltahe switchgear

Pangunahing Pagsunod sa Mga Pamantayan

Ang Usune Kyn28 Switchgear 11kV ay mahigpit na sumusunod sa mga internasyonal at domestic na pamantayan upang matiyak ang produkto pagiging maaasahan, kaligtasan, at interoperability:

1. IEC 60298 / IEC 62271-200: AC Metal-Eclosed Switchgear na may Rated Voltage mula 1kV hanggang 52kV
2. GB 3906-2006: 3–35kV AC Metal-Eclosed Switchgear at Control Cabinets
3. DL/T 404-2007: Teknikal na Detalye para sa Indoor AC High-Voltage Switchgear
4. GB/T 11022: Pangkalahatang Pagtutukoy para sa High-Voltage Switchgear

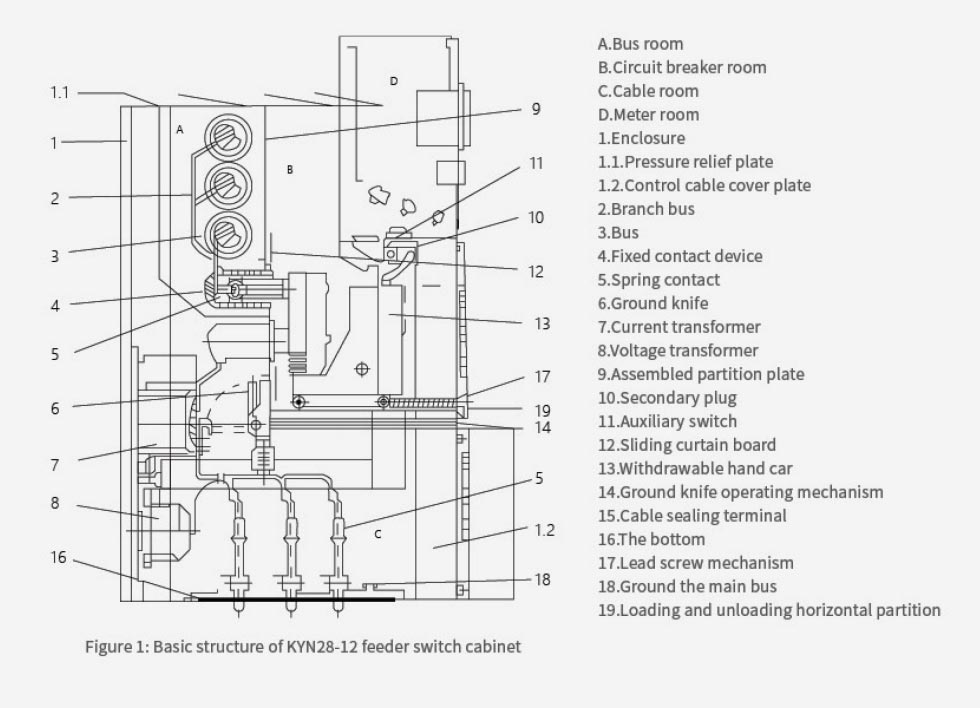

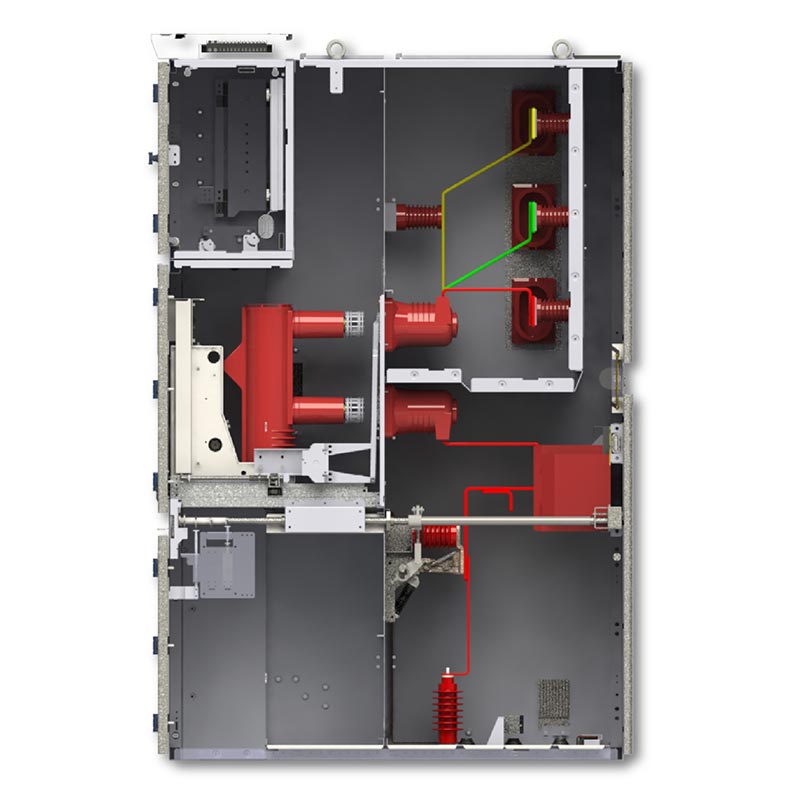

Structural at Design Features

Ang Kyn28 Switchgear 11kV enclosure ay gumagamit ng modular bolted structure na gawa sa mataas na kalidad na galvanized/cold-rolled steel plate, nahahati sa limang independiyenteng grounding compartments sa pamamagitan ng mga partisyon ng metal, na epektibong pumipigil sa pagkakamali pagpapalaganap.

1. Circuit Breaker Compartment: Nilagyan ng naaalis na vacuum circuit breaker trolley na may mekanikal magkakaugnay
2. Busbar Compartment: Nag-i-install ng mga pangunahing busbar at branch busbar, na independiyenteng nakahiwalay.
3. Cable Compartment: Ginagamit para sa mga cable connection, na naglalaman ng mga transformer, grounding switch, surge arrester, atbp.
4. Control Instrument Compartment: Nag-i-install ng mga relay, instrumento, proteksyon device, at pangalawang circuit.
5. Pressure Relief Channel: Nilagyan ng pressure relief device sa itaas, na nagbibigay-daan sa ligtas na paglabas ng arc pressure sa kaso ng isang pagkakamali.

Mga Pangunahing Kalamangan

1. Matatanggal na Disenyo ng Handcart: Ang circuit breaker at PT handcart ay maaaring palitan, na nagbibigay-daan para sa mabilis na pagpapanatili at pagpapalit nang hindi na-de-energize ang buong seksyon ng busbar.
2. Comprehensive Five-Protection Interlocking: Pinipigilan ang aksidenteng pagbukas/pagsara ng circuit breaker, pinipigilan itulak/hilahin ang handcart sa ilalim ng karga, pinipigilan ang pagsasara ng grounding switch habang pinapasigla, pinipigilan ang pagpapasigla kapag nakasara ang grounding switch, at pinipigilan ang aksidenteng pagpasok sa mga masiglang compartment.
3. Compact na Istraktura: Nakaharap sa harap na operasyon at pagpapanatili, nakakatipid ng espasyo sa pag-install.
4. Mataas na kakayahang umangkop sa kapaligiran: Built-in na pampainit ng condensation, na angkop para sa mga mahalumigmig na kapaligiran.

Mga pangunahing uri ng aplikasyon:

1. Incoming line cabinet (receiving power)
2. Outgoing line cabinet (pamamahagi ng kuryente sa mga feeder/motor)
3. Boltahe transpormer at boltahe pagsukat cabinet
4. Metering cabinet (may energy meter)
5. Gabinete ng seksyon ng Busbar
6. Isolation cabinet

Mga kondisyon sa kapaligiran

- Temperatura sa paligid: -15℃ ~ +40℃
- Pang-araw-araw na average na relative humidity ≤95%, buwanang average ≤90%
- Walang sumasabog, kinakaing unti-unting mga gas o conductive dust, walang matinding vibration
- Panloob na pag-install lamang

Pangunahing teknikal na mga parameter

Aktwal na kaso ng aplikasyon

Urban commercial complex power distribution project. Isang 50-palapag na commercial complex (opisina + komersyal + entertainment) sa East China ay gumagamit ng 18 Usune Kyn28 Switchgear 11kV units, kabilang ang mga papasok na linya, papalabas na linya, PT, pagsukat, section cabinet, at isolation cabinet, na may redundant power supply sa pamamagitan ng dalawahang busbar.

Pagkatapos ng dalawang taon ng operasyon, nakamit nito ang 99.98% na pagiging maaasahan ng supply ng kuryente nang walang hindi planadong pagkawala ng kuryente. Ang Ang switchgear ay maaaring mabilis na mapalitan, na makabuluhang binabawasan ang oras ng pagpapanatili. Ang compact cabinet ay nakakatipid ng espasyo sa distribution room, at isang condensation heater ay nagsisiguro ng matatag na operasyon sa mahalumigmig na kapaligiran.

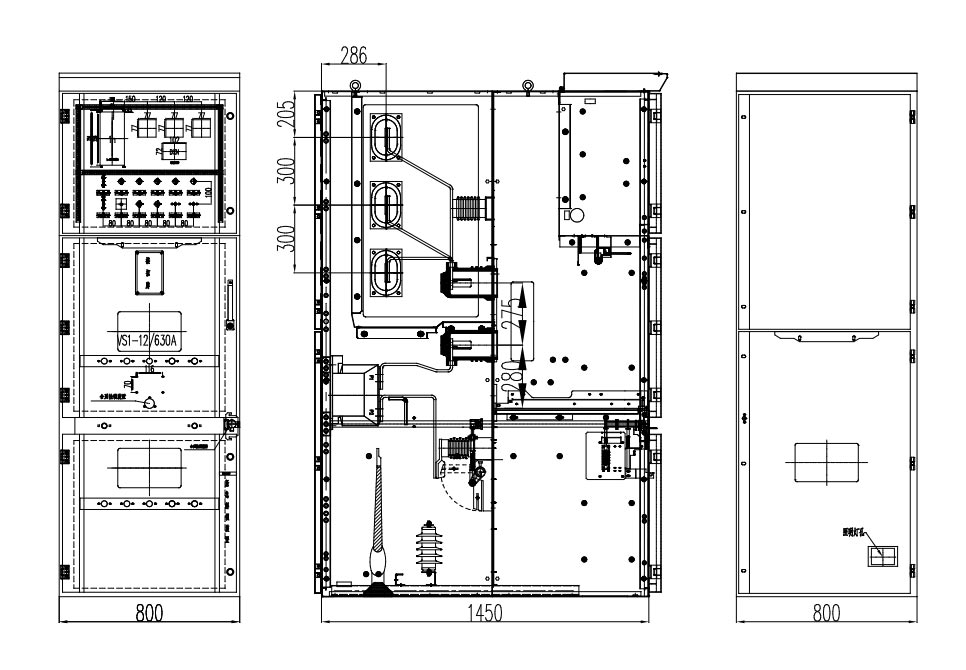

Panlabas na Dimensyon ng Produkto

Sanggunian ng Proyekto

Cas-space Rocket Launch Project

Ulat sa Pagsubok

Mga FAQ

Q1: Ano ang mga pangunahing pagkakaiba sa pagitan ng Usune KYN28 11kV at tradisyonal na fixed switchgear?

A: Ang pangunahing pagkakaiba ay ang withdrawable switchgear structure. Ang mga circuit breaker ay maaaring hiwalay na bawiin at ipinagpalit, na inaalis ang pangangailangan para sa kumpletong pagkawala ng kuryente sa panahon ng pagpapanatili. Nagreresulta ito sa mas mataas na kaligtasan at kahusayan sa pagpapanatili, at epektibong nililimitahan ng independiyenteng kompartimento ang saklaw ng fault.

Q2: Maaari bang gamitin ang Kyn28 Switchgear 11kV sa mataas na altitude o partikular na mahalumigmig na kapaligiran?

A: Oo. Bilang isang propesyonal na tagagawa, nag-aalok ang Usune ng mataas na altitude derating na disenyo, pinahusay na pagkakabukod at proteksyon ng kaagnasan, at isang built-in na pampainit upang matiyak ang maaasahang operasyon sa mga mahalumigmig na kapaligiran.

Q3: Paano ang warranty ng produkto at serbisyo pagkatapos ng benta?

A: Ang buong makina ay may kasamang 12-buwang warranty, isang pandaigdigang technical team na tumutugon 24 na oras sa isang araw, at mabilis on-site na serbisyo na magagamit sa mga pangunahing lugar. Nagbibigay din kami ng pangmatagalang pagpapanatili at teknikal na pagsasanay.
