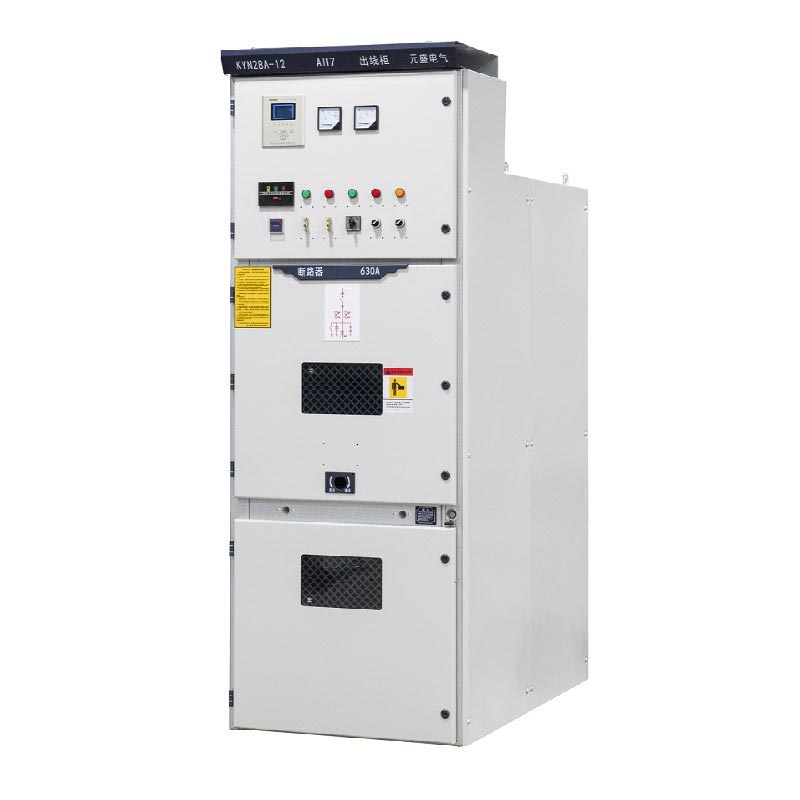

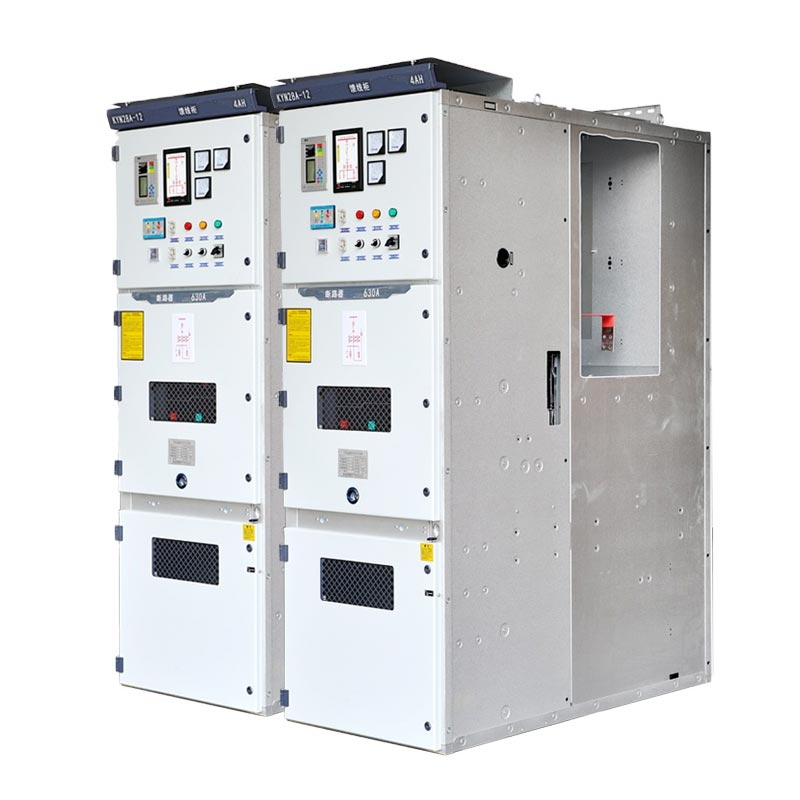

Mga Panel ng 11kv Mv Vcb

Ang 11kV MV Vcb Panels ay nakaposisyon bilang pang-industriya, mataas na maaasahang medium-voltage na pamamahagi ng kuryente kagamitan, angkop para sa 11kV at mas mababa sa mga sistema ng boltahe, at maaaring gamitin sa solong busbar, solong busbar na naka-segment, o doble busbar mga arkitektura. Sila ay mahigpit na sumusunod sa mga pamantayan tulad ng IEC 60298, IEC 694, GB3906-2006, at German DIN VDE 0670, at ay sertipikadong ISO management system na may standardized na kontrol sa buong proseso.

Mababang boltahe switchgear

Katamtamang boltahe switchgear

Mga Core Parameter at Structural Highlight

1. Mga Pangunahing Parameter

Na-rate na boltahe 11kV (tugma sa 3.6~12kV), tatlong-phase AC 50/60Hz, kasalukuyang na-rate na 630A~2500A (nako-customize), short-circuit breaking kasalukuyang 25kA~40kA, antas ng proteksyon IP4X (enclosure), tugma sa maraming sistema mga arkitektura.

2. Mga Structural Highlight

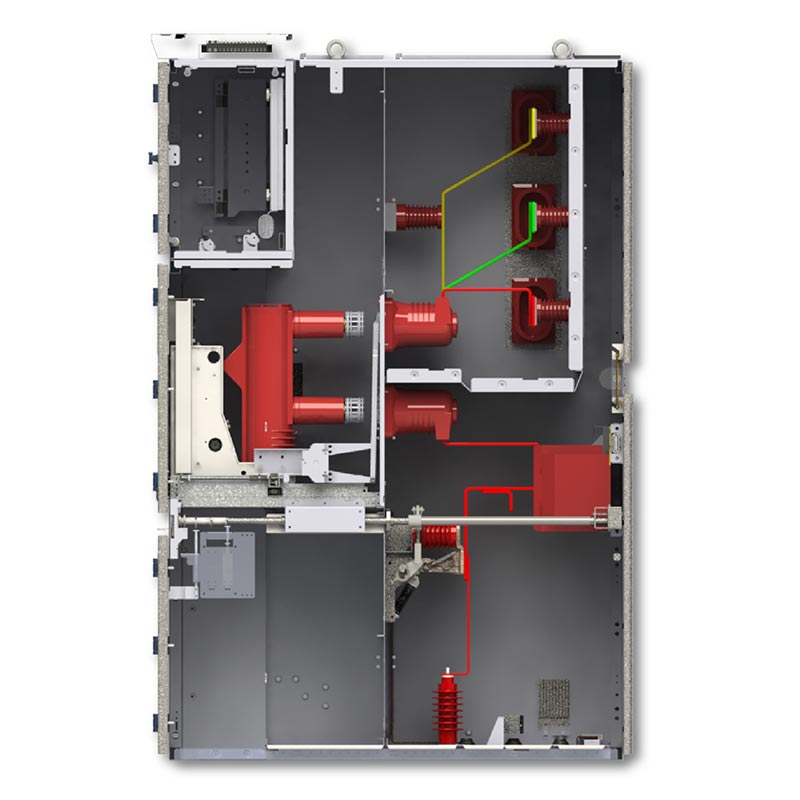

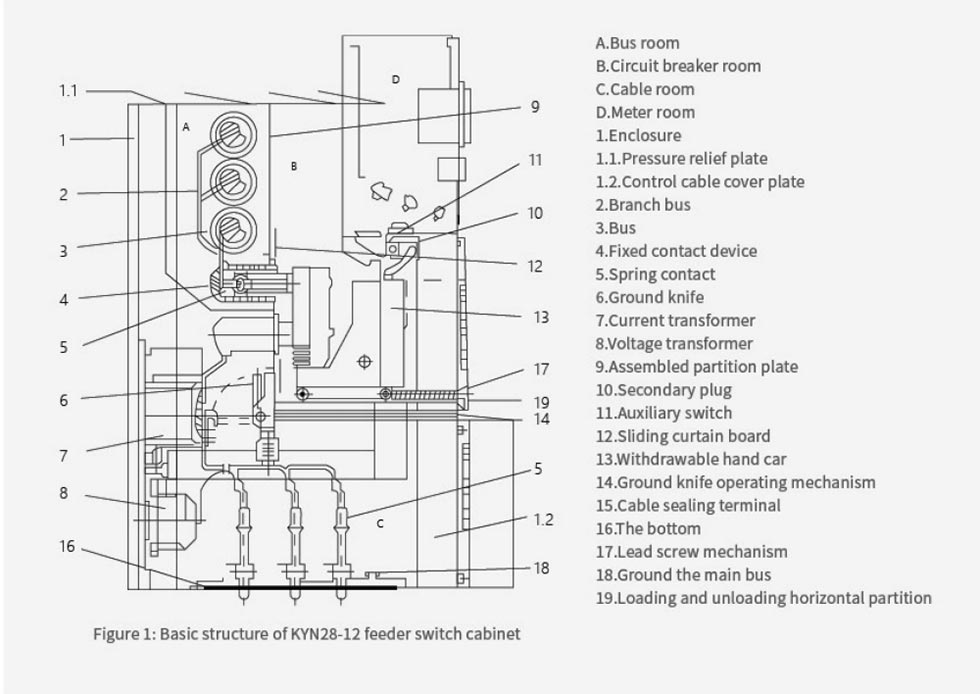

Nababalot ng metal na istraktura, apat na independiyenteng mga compartment, may gitnang kinalalagyan na kariton para sa madaling pagpapanatili; nilagyan ng komprehensibong five-proof na safety interlocking system, mechanical + electrical dual protection, pag-aalis ng maling operasyon; malakas na kakayahang umangkop sa kapaligiran, na angkop para sa iba't ibang mga kondisyon sa pagtatrabaho sa loob ng bahay.

Mga Pangunahing Kalamangan

1. Maaasahang Pagganap: Vacuum circuit breaker na may mabilis na pagtugon, mahabang buhay ng makina, na angkop para sa madalas operasyon sa maraming mga sitwasyon;

2. Ligtas at Maginhawa: Ganap na nakapaloob na proteksyon, handcart na disenyo para sa mahusay na pagpapanatili, sumusuporta sa matalinong malayong operasyon at pagpapanatili;

3. Pandaigdigang Kalidad: Ang tagagawa na nakabase sa China, ang standardized na pabrika ay nagsisiguro ng kapasidad at kalidad ng produksyon; bilang a de-kalidad na supplier, nag-e-export sa maraming rehiyon at nagbibigay ng full-cycle na serbisyo.

Real-world Application Case

Case 1: 11kV Distribution Project sa isang 110kV Substation sa Southeast Asia

1. Background ng Proyekto: Ang substation na ito ay isang core power supply hub sa rehiyon, na nangangailangan ng stable na 11kV power supply sa mga nakapalibot na industrial park at residential na lugar. Ang kagamitan ay dapat magkaroon ng mataas na pagiging maaasahan at pagsunod, at maging tugma sa lokal na 50Hz power system.

2. Solusyon sa Application: Na-customize ng Usune ang 28 KYN28A-12 11kV MV VCB Panel, na gumagamit ng isang busbar na naka-segment arkitektura at nilagyan ng mga VS1 vacuum circuit breaker upang matugunan ang mga kinakailangan sa dual-circuit power supply.

3. Mga Resulta ng Pagpapatupad: Sa loob ng tatlong taon mula nang i-commissioning ito, ang kagamitan ay gumana nang wala mga pagkabigo, matagumpay na nakapasa sa maraming pagsubok sa ilalim ng matinding mga kondisyon tulad ng mga bagyo at mataas na temperatura. Tumpak na nakumpleto nito ang pamamahagi ng kuryente at proteksyon ng fault, na tumutulong sa substation na makamit ang "zero power outage operasyon at pagpapanatili," at nakatanggap ng mataas na pagkilala mula sa lokal na departamento ng kuryente.

Case 2: High-Voltage Power Distribution Upgrade sa isang European Automobile Manufacturing Plant

1. Background ng Proyekto: Ang mga stamping at painting workshop ng pabrika ay may napakataas na pangangailangan para sa kapangyarihan katatagan ng supply, na nangangailangan ng pag-upgrade sa isang 11kV power distribution system. Ang kagamitan ay dapat sumunod sa EU Mga pamantayan ng IEC, habang isinasaalang-alang din ang kadalian ng pagpapanatili at paggamit ng espasyo.

2. Application Solution: 16 Usune 11kV MV VCB Panel ang napili, gamit ang isang handcart na matatagpuan sa gitna istraktura, tugma sa iisang busbar system, at nilagyan ng mga anti-condensation heaters at matalinong mga module ng pagsubaybay sa temperatura at halumigmig.

3. Mga Resulta ng Pagpapatupad: Ang kagamitan ay perpektong umaangkop sa European 50Hz/60Hz dual-frequency system. Ang pag-install ay hindi makakaapekto sa normal na produksyon ng workshop, at ang handcart ay maaaring mabilis na mailabas para sa pagpapanatili. Matapos ang pag-upgrade, ang rate ng pagkabigo sa supply ng kuryente ng pabrika ay nabawasan ng 90%, na nakakatugon sa patuloy na mga pangangailangan sa produksyon ng pagmamanupaktura ng sasakyan.

Kapaligiran sa Pagtatrabaho

1. Temperatura ng hangin sa paligid: maximum na +40°C, pinakamababang -10°C;
2.Relative humidity: pang-araw-araw na average ≤ 95%, buwanang average ≤ 90%;
3. Altitude: ≤ 1000 m;
4.Seismic intensity: hindi lalampas sa Grade 8;
5. Ang kagamitan ay dapat i-install sa mga lokasyong walang panganib sa sunog o pagsabog, matinding polusyon, kemikal kaagnasan, at malakas na panginginig ng boses.
6. Kung ang kagamitan ay gagamitin sa ilalim ng mga kondisyong pangkapaligiran na lampas sa normal na mga kinakailangan na tinukoy sa GB 3906, ang mga nauugnay na pagsasaayos ay dapat na napagkasunduan ng gumagamit at ng tagagawa.

Teknikal na Pagtutukoy

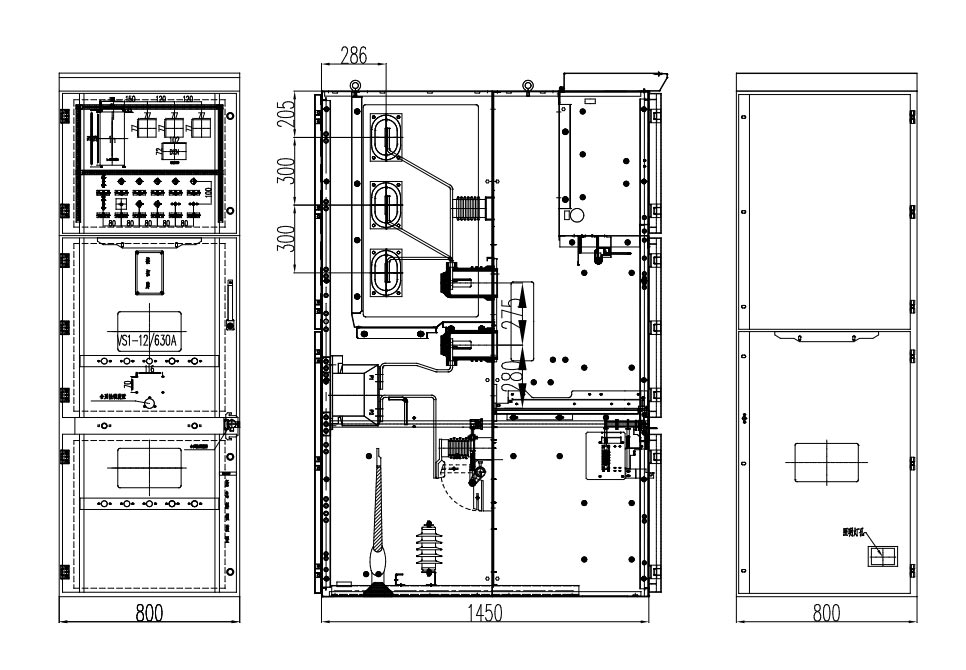

Panlabas na Dimensyon ng Produkto

Sanggunian ng Proyekto

Cas-space Rocket Launch Project

Ulat sa Pagsubok

Mga FAQ

Q1: Five-fold interlocking function?

A: May kasamang limang pangunahing function tulad ng anti-misoperation circuit breaker, na may mechanical at electrical dual interlocking upang maiwasan ang maling operasyon.

Q2: Ang 11kV MV Vcb Panels ba ay tugma sa 10kV system?

A: Ganap na katugma, walang kinakailangang pagbabago, maaaring direktang palitan ang umiiral na kagamitan, at pag-customize ng parameter ay suportado.

Q3: Pagsunod sa pag-export at serbisyo pagkatapos ng benta?

A: Sumusunod sa mga internasyonal na pamantayan, ang mga panrehiyong sertipikasyon ay maaaring ipasadya; mabilis na tugon ng China factory, at localized after-sales service mula sa mga pandaigdigang outlet.

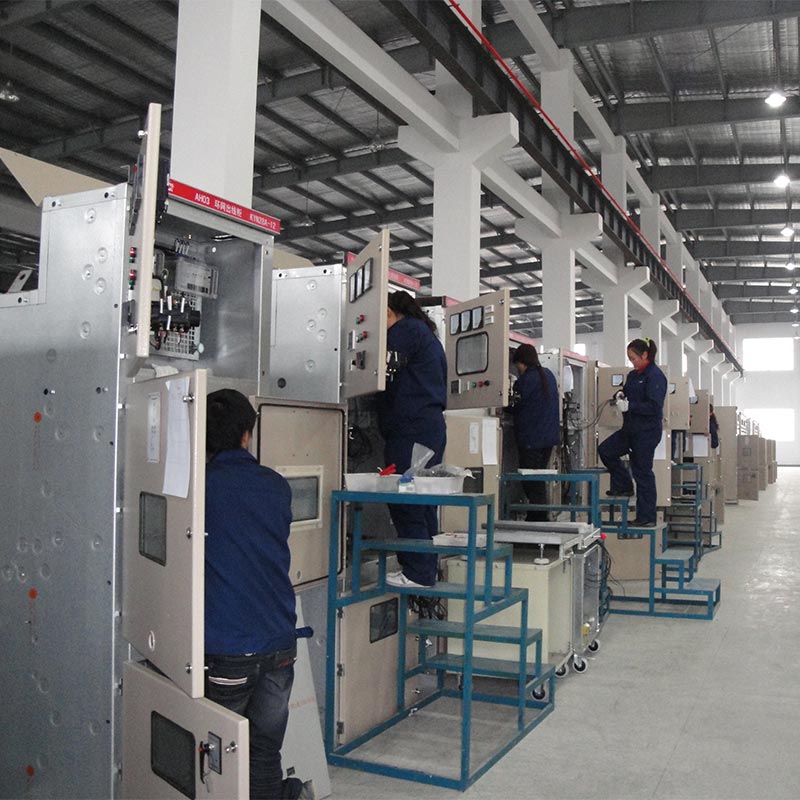

Lakas ng Brand at Pabrika

Umaasa ang Usune sa pangunahing pabrika nito sa China, na may taunang kapasidad sa produksyon na mahigit 5,000 panel. Ipinagmamalaki nito digitalized end-to-end na pamamahala, pagsasama ng R&D, pagmamanupaktura, at pagbebenta. Sakop ng mga produkto nito ang higit sa 30 mga bansa, ginagawa itong pinagkakatiwalaang medium-voltage power distribution supplier at manufacturer para sa mga pandaigdigang customer.
