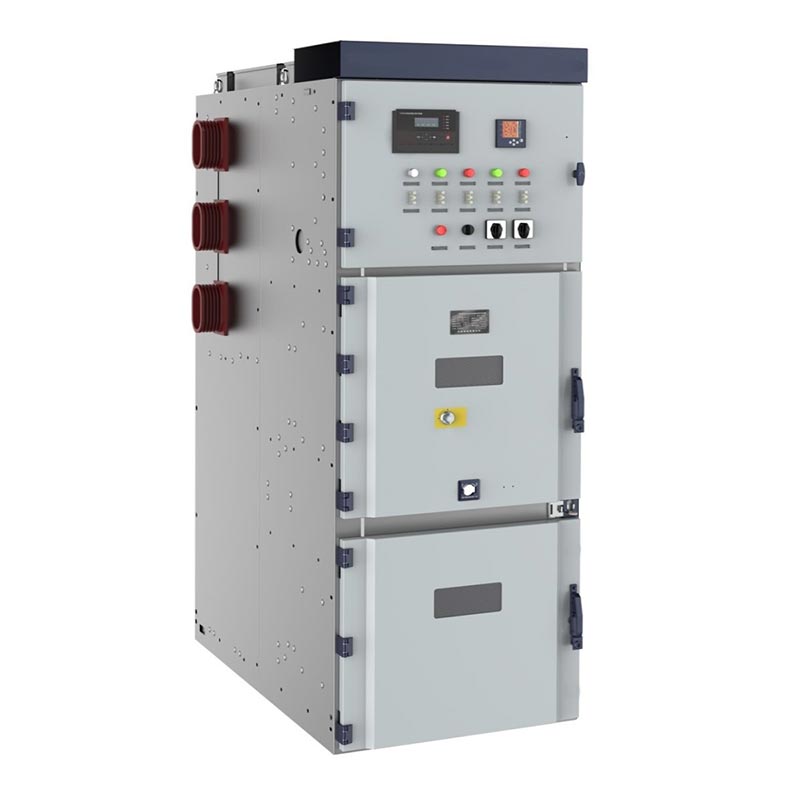

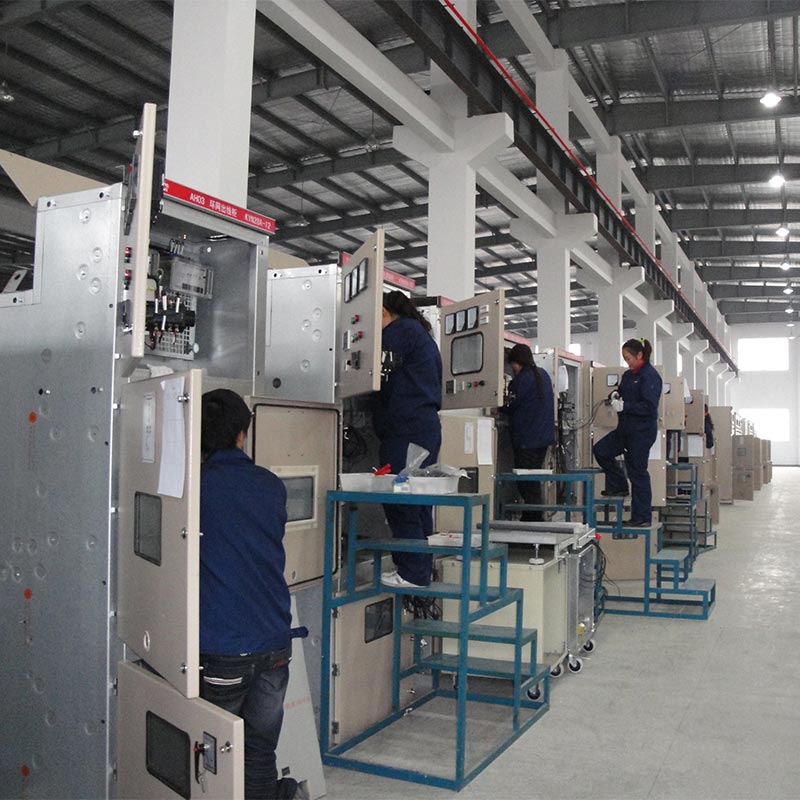

24kv Medium Voltage Lv at Mv Switchgear

Ang Usune 24kV Medium Voltage Lv And Mv Switchgear, KYN28-24 (Z)(GZS1), ay kabilang sa armored withdrawable AC kategorya ng switchgear na may kasamang metal. Ito ay angkop para sa tatlong-phase AC 50Hz power system at pangunahing ginagamit para sa kapangyarihan pagtanggap, pamamahagi, kontrol sa circuit, proteksyon, at pagsubaybay.

Ang 24kV Medium Voltage Lv And Mv Switchgear ay malawakang ginagamit sa mga power plant, substation, industriyal at pagmimina negosyo, at matataas na gusali para sa pagtanggap, pamamahagi, kontrol, at proteksyon ng kuryente. Ubod ni Usune production base ay matatagpuan sa China, ginagawa itong isang pinagkakatiwalaang propesyonal na tagagawa na nagbibigay ng mataas na kalidad medium-voltage power distribution solutions sa mga user sa buong mundo.

Mababang boltahe switchgear

Katamtamang boltahe switchgear

Pangunahing Teknikal na Parameter

Ang aming mga produkto ay mahigpit na sumusunod sa mga sumusunod na pamantayan

1. GB3906-2006 "3.6-40.5kV AC Metal-Enclose na Switchgear at Controlgear"
2. GB/T11022 "Mga Pangkalahatang Teknikal na Kundisyon para sa High-Voltage Switchgear at Controlgear"
3. IEC62271-200 "AC Metal-Enclosed Switchgear na may Rated Voltage sa Itaas 1kV at Mas Mababa sa 52kV"
4. DL/T404 "Mga Teknikal na Kundisyon para sa Pag-order ng Indoor AC High-Voltage Switchgear"

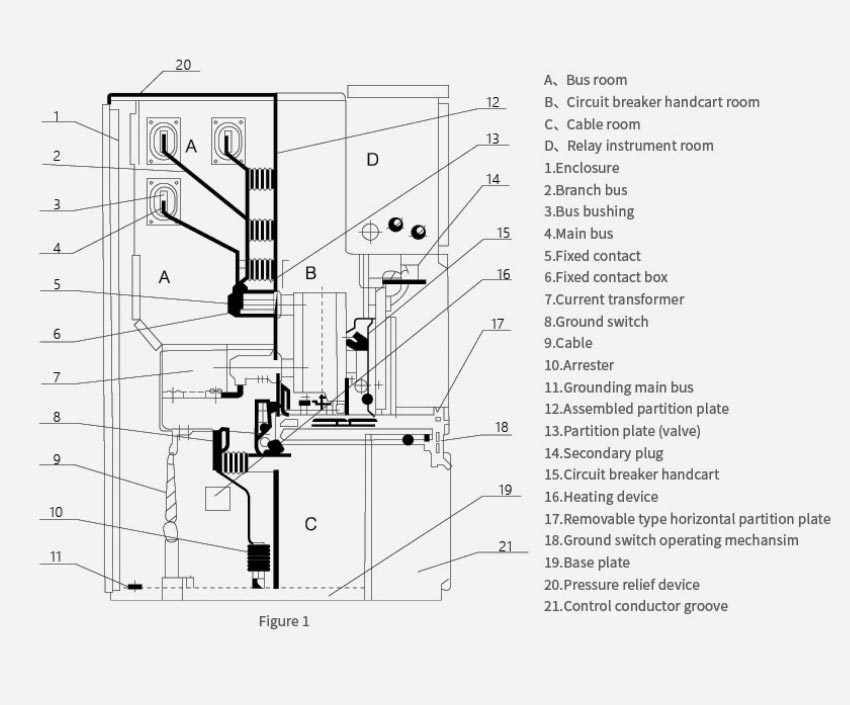

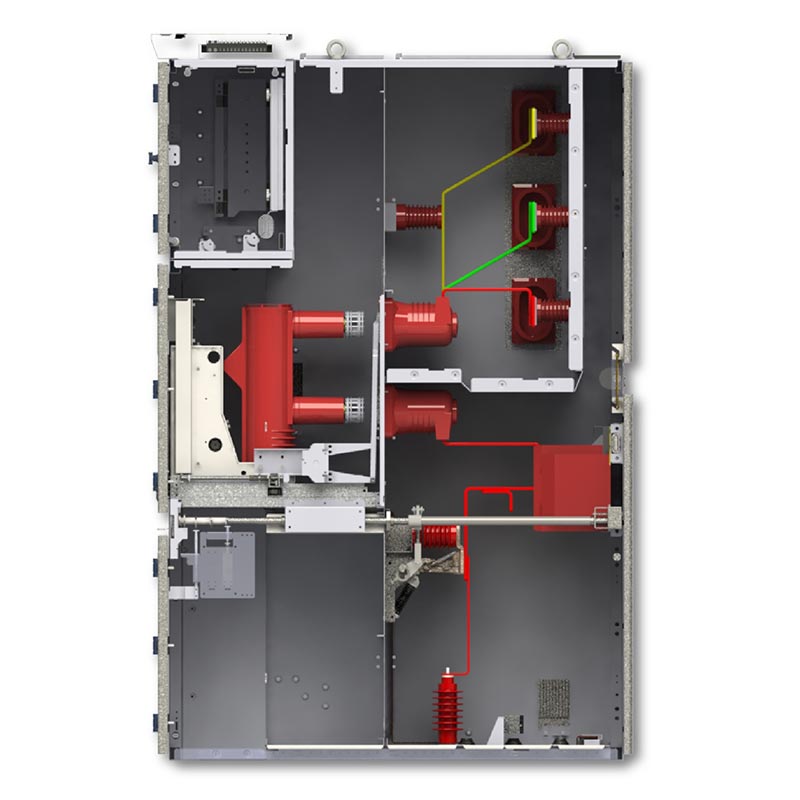

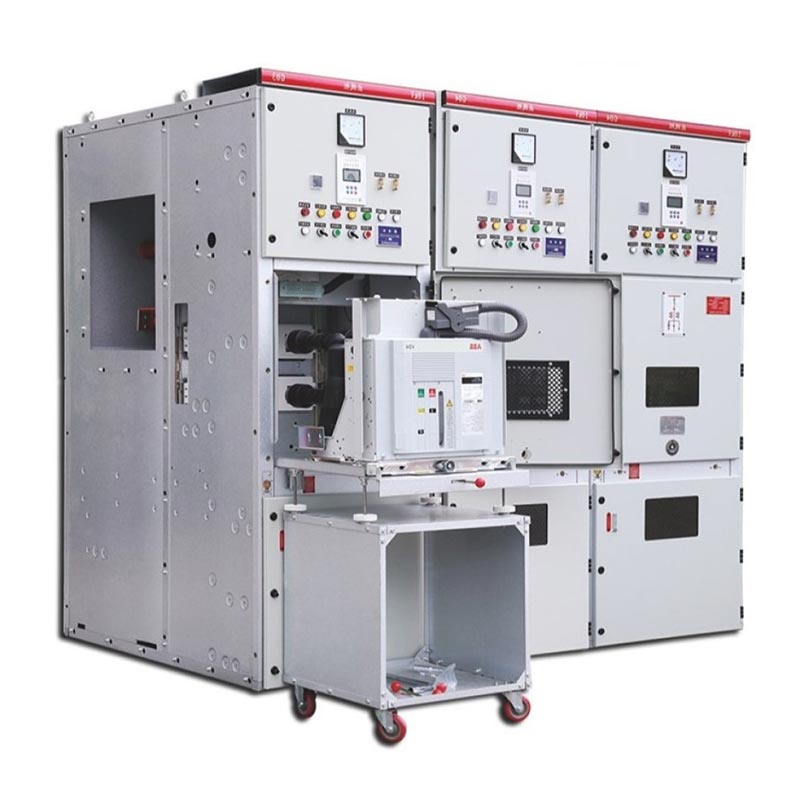

Istraktura ng Gabinete

Ang 24kV Medium Voltage Low at Medium Voltage Switchgear ay gumagamit ng isang all-metal na partitioned na istraktura, sa bawat functional area na independiyenteng nakahiwalay, na epektibong pinipigilan ang pagkalat ng mga fault arc.

1. Circuit Breaker Compartment: Nilagyan ng naaalis na vacuum circuit breaker trolley.
2. Busbar Compartment: Naglalaman ng mga pangunahing busbar, branch busbar, at busbar insulator.
3. Cable Compartment: Nag-i-install ng mga kasalukuyang transformer, voltage transformer, grounding switch, at cable terminal.
4. Control Instrument Compartment: Nilagyan ng mga relay, proteksyon na aparato, instrumento, pangalawang mga kable, at kontrol mga panel.
5. Pressure Relief Channel: Nagtatampok ng arc relief device sa itaas ng cabinet para mapahusay ang kaligtasan ng fault.

Mga Pangunahing Tampok

1. All-metal independent compartments upang maiwasan ang pagkalat at magkaparehong interference ng fault arcs.

2. Comprehensive mechanical five-proof interlocking:
- Pinipigilan ang pagtulak o paghila ng circuit breaker trolley sa ilalim ng load.
- Pinipigilan ang pagsasara ng circuit breaker kapag nakasara ang grounding switch.
- Pinipigilan ang hindi sinasadyang pagsasara ng grounding switch habang pinapagana.
- Pinipigilan ang aksidenteng pagpasok sa mga masiglang compartment.
- Pinipigilan ang maling operasyon ng isolating switch.

3. Naaalis na troli na inilagay sa gitna para sa pagpapatakbo at pagpapanatili sa harap, na nagpapadali sa pag-aayos.

4. Mataas na antas ng pagkakabukod, compact na istraktura, at malakas na paglaban sa fault.

5. Sumusunod sa mga domestic at internasyonal na pamantayan, madaling ibagay sa iba't ibang mga scheme ng pamamahagi ng kuryente

Mga Kaso ng Praktikal na Aplikasyon

Case 1: Isang Municipal Substation sa Silangang Tsina

1. Background ng Proyekto

Kailangan ng 110kV municipal substation para i-upgrade ang pangalawang power distribution network nito para matugunan ang lumalaking urban power demand at pagbutihin ang power supply reliability.

2. Solusyon

36 Usune 24kV Medium Voltage Lv At Mv Switchgear units ang na-deploy para sa 24kV power distribution system.

3. Mga resulta

- Ang compact na disenyo ng switchgear ay nakatipid ng 30% ng espasyo sa sahig ng substation.
- Ang limang-patunay na interlocking system ay gumana nang walang anumang mga aksidente sa pagpapatakbo sa loob ng tatlong taon ng operasyon.
- Ang maaasahang vacuum circuit breaking na teknolohiya ay nagbawas ng oras ng pagkawala ng higit sa 80%, na makabuluhang nagpapabuti sa kalidad ng suplay ng kuryente para sa 200,000 residente.

Case 2: Isang Malaking Petrochemical Plant sa Central Asia

1. Background ng Proyekto

Ang isang modernong petrochemical complex ay nangangailangan ng isang lubos na maaasahang medium-voltage power distribution system upang matiyak ang patuloy na operasyon ng mga kritikal na kagamitan sa produksyon.

2. Solusyon

Nagbigay ng 58 Usune 24kV switchgear unit, partikular na idinisenyo para sa malupit na pang-industriyang kapaligiran at pinahusay ng paglaban sa alikabok at kaagnasan.

3. Mga resulta

- Matagumpay na nakayanan ang malupit na kapaligiran sa lugar (mataas na alikabok, mga kemikal na usok), na nagpapakita ng matatag pagganap.
- Mabilis na fault disconnection capability (≤ 60ms) pinoprotektahan ang mga mamahaling compressor at reactors mula sa pinsala sa maikling panahon mga circuit.
- Binabawasan ng disenyo ng maintenance na naka-mount sa harap ang maintenance downtime ng 50%, na tinitiyak ang pagpapatuloy ng produksyon.

Panlabas na Dimensyon ng Produkto

Sanggunian ng Proyekto

Cas-space Rocket Launch Project

Ulat sa Pagsubok

Mga FAQ

Q1: Ano ang naaangkop na hanay ng boltahe ng 24kV Medium Voltage Lv At Mv Switchgear na ito?

A1: Ang produkto ay angkop para sa 3.6～12kV, 24kV three-phase AC 50/60Hz power system, na nakakatugon sa mga pangangailangan ng karamihan mga sitwasyon ng pamamahagi ng katamtamang boltahe ng kuryente.

Q2: Sinusuportahan ba ng kagamitan ang on-site na maintenance at repair?

A2: Oo. Ang produkto ay gumagamit ng isang front-operated, front-maintenance na disenyo; ang circuit breaker trolley ay maaaring ilipat para sa mabilis na pagpapanatili at pagpapalit nang hindi naaapektuhan ang pagpapatakbo ng iba pang mga circuit.

T3: Bilang isang propesyonal na supplier, nag-aalok ba ang iyong pabrika ng mga customized na solusyon?

A3: Oo. Maaaring i-customize ng Usune ang rate na kasalukuyang, short-circuit breaking current, laki ng cabinet, configuration ng proteksyon, atbp, ayon sa mga kinakailangan ng proyekto upang umangkop sa iba't ibang mga kondisyon ng operating at mga kinakailangan ng system.
