Para sa mga kontratista ng EPC, mga distributor ng kuryente, mga substation, mga plantang pang-industriya, at mga proyektong imprastraktura, ang Kyn28 Ang Medium Voltage Switchgear ay nagbibigay ng isang na-configure na platform para sa pagbuo ng kumpletong panloob na medium-voltage distribution mga sistema.
Gumagana ang Usune gamit ang ISO 9001, ISO 14001, at ISO 45001 na mga sistema ng pamamahala. Ang mga produkto ay ginawa ayon sa naaangkop na mga pamantayan ng IEC at GB, na may certification ng CE na magagamit para sa mga nauugnay na merkado.
Ang pagpili ng medium-voltage switchgear ay nagsisimula sa electrical system kaysa sa cabinet mismo. Bago ilagay isang order, karaniwang kailangan ng mga inhinyero na kumpirmahin ang boltahe ng system, dalas ng pagpapatakbo, maximum na kasalukuyang pagkarga, antas ng short-circuit, bilang ng mga feeder, mga kinakailangan sa proteksyon, pag-aayos ng cable, at kapaligiran sa pag-install.
Tinutukoy ng mga parameter na ito ang naaangkop na configuration ng cabinet at mga de-koryenteng bahagi. Maaaring suriin ni Usune ang impormasyong elektrikal ng proyekto at magrekomenda ng angkop na pagsasaayos sa halip na ilapat ang parehong detalye sa bawat proyekto.
Ang pamamaraan ng pagpili na nakabatay sa proyekto ay partikular na mahalaga para sa mga substation, mga planta ng pagmamanupaktura, at kapangyarihan imprastraktura, at iba pang mga pasilidad kung saan gumagana ang ilang medium-voltage circuit nang magkasama.
Ang karaniwang Kyn28 Medium Voltage Switchgear configuration ay sumusuporta sa mga medium-voltage system mula 3.6kV hanggang 12kV, na may kasalukuyang mga rating mula 630A hanggang 3150A.
Available ang short-circuit performance sa ilang antas, kabilang ang 25kA, 31.5kA, 40kA, at 50kA na mga configuration. Ang nararapat na rating ay dapat mapili ayon sa kinakalkula na kasalukuyang kasalanan ng mga de-koryenteng network sa halip kaysa ayon lamang sa normal na operating load.
Para sa pagkuha ng proyekto, na tumutugma sa na-rate na kasalukuyang at short-circuit na kapasidad sa upstream at downstream Ang mga de-koryenteng kagamitan ay mahalaga para sa pagpapanatili ng coordinated system performance.
Ang isang kumpletong sistema ng pamamahagi ng medium-voltage ay karaniwang naglalaman ng higit sa isang uri ng cabinet. Papasok na kapangyarihan, Ang mga papalabas na feeder, transformer, metering circuit, pagsukat ng boltahe, at koneksyon sa busbar ay maaaring kailanganin lahat iba't ibang function.
Maaaring i-configure ng Usune ang lineup ng switchgear ayon sa mga kinakailangan sa circuit na ito. Ang resultang pag-aayos ay maaaring isama ang mga papasok, papalabas, PT, pagsukat, bus sectionalizer, at mga function ng paghihiwalay sa loob ng isang coordinated sistema ng pamamahagi ng kuryente.
Ginagawa nitong angkop ang kagamitan para sa mga proyekto kung saan kailangang direktang tumugma ang switchgear sa naaprubahan single-line diagram.
Dapat isaalang-alang ang medium-voltage na proteksyon sa antas ng system. Ang switchgear, circuit breaker, proteksyon relay, transpormer, cable, at upstream na kagamitan sa proteksyon ay kailangang magtulungan ayon sa proteksyon ng proyekto pilosopiya.
Ang Kyn28 Medium Voltage Switchgear ay maaaring isama sa kinakailangang proteksyon at kontrol na mga bahagi ayon sa sa detalye ng proyekto. Ang vacuum circuit breaker ay nagbibigay ng pangunahing switching function, habang ang maaaring i-configure ang nauugnay na sistema ng proteksyon at kontrol ayon sa de-koryenteng disenyo.
Para sa mga proyekto ng EPC, maaaring i-coordinate ng Usune ang configuration ng cabinet sa mga kinakailangan sa proteksyon ng customer at teknikal na dokumentasyon.

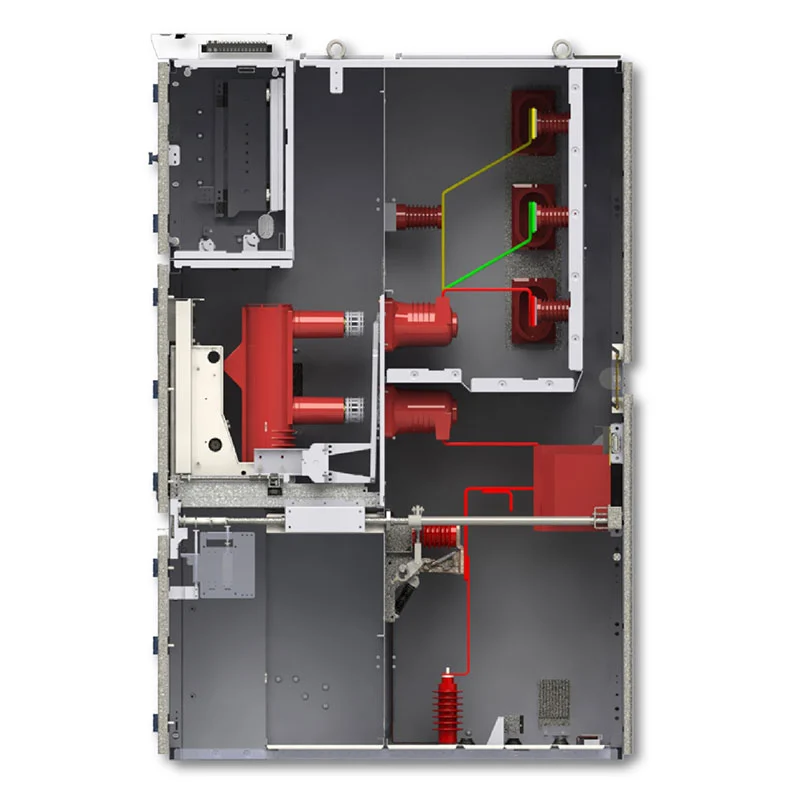

Ang kagamitan ay gumagamit ng metal-enclosed cabinet structure na may mga nakalaang lugar para sa mga pangunahing electrical component, mga busbar, mga koneksyon sa cable, at pangalawang kagamitan sa pagkontrol.
Ang panloob na kaayusan ay nagbibigay ng tinukoy na layout para sa electrical installation at nagbibigay-daan sa kumpletong switchgear lineup na i-coordinate sa cable routing, control wiring, operating access, at mga sukat ng electrical room.
Para sa mga proyektong may maraming cabinet, ang pag-aayos ay maaaring planuhin ayon sa bilang ng mga circuit at kinakailangan gumagana sa halip na ituring ang bawat cabinet bilang isang malayang produkto.
Dapat kumpirmahin ang mga kondisyon ng electric room bago mag-order ng kagamitan. Kabilang sa mga mahahalagang salik ang magagamit espasyo sa pag-install, direksyon ng pagpasok ng cable, clearance ng pagpapatakbo, temperatura sa paligid, halumigmig, altitude, bentilasyon, at access sa transportasyon.
Ang karaniwang kagamitan ay inilaan para sa panloob na pag-install. Ang temperatura ng kapaligiran ay tinukoy mula -15°C hanggang +40°C, habang ang pang-araw-araw na average na relative humidity ay hindi dapat lumampas sa 95% at ang buwanang average ay hindi dapat lumampas sa 90%.
Para sa mga pag-install sa mas matataas na lugar o sa ilalim ng mga espesyal na kondisyon sa kapaligiran, dapat konsultahin ang Usune sa panahon ng yugto ng engineering upang maisaalang-alang ang naaangkop na mga parameter ng elektrikal at pagkakabukod.
Ikinokonekta ng mga papasok na cabinet ang medium-voltage na supply sa switchgear busbar system. Ang kasalukuyang rate, proteksyon pag-aayos, mga kinakailangan sa pagsukat, at papasok na pagsasaayos ng cable ay dapat kumpirmahin ayon sa upstream electrical network.
Ang mga papalabas na cabinet ay namamahagi ng kuryente sa mga transformer, motor, kagamitan sa produksyon, o iba pang downstream load. Ang kanilang ang dami at kasalukuyang rating ay maaaring matukoy ayon sa listahan ng load ng proyekto at iskedyul ng feeder.
Maaaring isama ang PT at mga cabinet ng pagsukat kung saan ang proyekto ay nangangailangan ng pagsukat ng boltahe, pagsukat ng enerhiya, o iba pang mga function ng pagsubaybay sa kuryente.
Maaaring gamitin ang mga configuration ng bus sectionalizer kung saan ang network ng pamamahagi ay nangangailangan ng hiwalay na mga seksyon ng bus o kinokontrol na koneksyon sa pagitan ng iba't ibang mga seksyon ng system.
Sa mga substation, ang mga kagamitan ay maaaring ayusin sa paligid ng mga papasok na mapagkukunan, mga transformer feeder, mga papalabas na circuit, pagsukat, at mga kinakailangan sa pagbubuklod ng busbar. Maaaring itugma ang configuration sa electrical ng substation single-line diagram.
Para sa mga pabrika, ang switchgear ay maaaring ipamahagi ang medium-voltage na kapangyarihan sa mga linya ng produksyon, mga transformer, mga motor, compressor, pump, at auxiliary system. Maaaring tukuyin ang iba't ibang rating ng feeder ayon sa aktwal na pagkarga pamamahagi.
Ang mga proyekto sa pagmimina ay kadalasang nagsasangkot ng ipinamahagi na mabibigat na kargang elektrikal. Ang switchgear ay maaaring i-configure sa paligid ng transpormer feeder, motors, ventilation system, pumping equipment, at processing facility.
Ang malalaking komersyal at matataas na gusali ay maaaring mangailangan ng medium-voltage na papasok na kapangyarihan at maramihang pababa ng agos mga circuit ng transpormer. Maaaring isaayos ang kagamitan ayon sa electrical room at pamamahagi ng gusali kinakailangan.
| item | Pagtutukoy |
| Modelo | KYN28A-12 |
| Na-rate na Boltahe | 3.6kV, 7.2kV, 12kV |
| Na-rate na Dalas | 50Hz / 60Hz |
| Na-rate na Kasalukuyan | 630A–3150A |
| Na-rate na Short-Circuit Breaking Current | 25kA, 31.5kA, 40kA, 50kA |
| Na-rate na Short-Time Withstand Current | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| Degree ng Proteksyon | IP4X panlabas na enclosure / IP2X panloob na mga compartment |
| Temperatura sa paligid | -15°C hanggang +40°C |
| Altitude | ≤1000m, na may derating para sa mas mataas na altitude |
| Pag-install | panloob |
| Sistema | Tatlong yugto ng AC |
Ang huling detalye ay dapat kumpirmahin ayon sa boltahe ng proyekto, kasalukuyang pag-load, antas ng kasalanan, proteksyon scheme, pag-aayos ng cable, at kapaligiran sa pag-install.
Ang Usune ay may higit sa 14 na taong karanasan sa paggawa ng mga de-koryenteng kagamitan at nagbibigay ng teknikal na suporta para sa project-based medium-voltage equipment procurement.
Ang mga customer ay maaaring magbigay ng single-line diagram, antas ng boltahe, kasalukuyang rating, short-circuit na kinakailangan, cabinet dami, mga kinakailangan sa pagganap, at mga kondisyon sa pag-install. Makakatulong si Usune sa teknikal na kumpirmasyon at pagsasaayos ng kagamitan.
Para sa mga karaniwang configuration, ang karaniwang panahon ng produksyon ay humigit-kumulang 15-20 araw pagkatapos ng teknikal na kumpirmasyon at pagbabayad. Ang aktwal na oras ng paghahatid ay nakasalalay sa pagsasaayos ng proyekto at dami ng order.
Ang serye ng KYN28 ay na-reference para sa Cas-space Rocket Launch Project.
Hindi tulad ng mga maginoo na komersyal na gusali o pabrika, ang imprastraktura ng aerospace ay maaaring maglaman ng ilang espesyalidad mga electrical load at mga sumusuportang sistema na tumatakbo sa iba't ibang lugar. Ang medium-voltage distribution equipment samakatuwid ay kailangang iugnay sa pangkalahatang arkitektura ng kapangyarihan ng pasilidad.
Para sa proyektong ito, ang pagsasaayos ng switchgear ay itinuturing bilang bahagi ng mas malawak na pamamahagi ng kuryente ng site system, kabilang ang pagtanggap ng kuryente, pamamahagi ng circuit, proteksyon, at mga kinakailangan sa kontrol ng kuryente.
Ang proyekto ay nagpapakita ng kakayahan ni Usune na lumahok sa mga espesyal na aplikasyon ng engineering kung saan ang medium-boltahe kailangang iugnay ang mga kagamitan sa mga pangangailangang elektrikal na partikular sa proyekto sa halip na ibigay bilang generic karaniwang cabinet.
Naglalapat ang Usune ng pinagsama-samang sistema ng pamamahala ng kalidad at produksyon na sumasaklaw sa pagmamanupaktura, inspeksyon, pamamahala sa kapaligiran, at kaligtasan sa trabaho.
Ang kumpanya ay may hawak na ISO 9001, ISO 14001, at ISO 45001 certifications. Ang kagamitan ay idinisenyo ayon sa naaangkop na mga pamantayan ng IEC at GB, na may certification ng CE na magagamit para sa mga naaangkop na configuration.
Bago ipadala, ang kagamitan ay sumasailalim sa regular na inspeksyon at pagsubok na sumasaklaw sa mga kaugnay na bahagi, pagpupulong, mga de-koryenteng koneksyon, at tapos na kagamitan. Ang teknikal na dokumentasyon at mga ulat ng pagsubok ay maaaring ibigay ayon sa mga kinakailangan ng proyekto.
Kasama sa pangunahing impormasyon ang boltahe ng system, dalas, kasalukuyang na-rate, antas ng short-circuit, bilang ng mga papasok at mga papalabas na circuit, mga kinakailangan sa proteksyon, pag-aayos ng cable, at mga kondisyon sa pag-install.
Ang ibinigay na configuration ay sumusuporta sa 3.6kV, 7.2kV, at 12kV system. Dapat kumpirmahin ang huling rating ng boltahe ayon sa electrical network ng customer.
Oo. Maaaring suriin ng Usune ang electrical diagram ng customer at i-configure ang mga function at rating ng cabinet ayon sa mga kinakailangan sa proyekto.
Oo. Maaari itong i-configure para sa papasok na kapangyarihan, mga transformer feeder, papalabas na mga circuit, pagsukat, pagsukat ng boltahe, at busbar sectioning sa mga panloob na aplikasyon ng substation.
Ang mga produkto ng Usune ay idinisenyo ayon sa naaangkop na mga pamantayan ng IEC at GB. Ang kumpanya ay nagpapatakbo sa ilalim ng ISO 9001, ISO 14001, at ISO 45001 management system, na may CE certification na available para sa mga naaangkop na market.
Oo. Maaaring magbigay ang Usune ng mga teknikal na detalye, mga ulat ng pagsubok, dokumentasyon ng produkto, at iba pang nauugnay sa proyekto mga dokumento ayon sa mga kinakailangan ng customer.
Para sa mga karaniwang configuration, ang produksyon ay karaniwang humigit-kumulang 15–20 araw pagkatapos ng teknikal na kumpirmasyon at pagbabayad. Ang ang aktwal na iskedyul ay depende sa pagsasaayos at dami.
Kung ikaw ay bibili ng Kyn28 Medium Voltage Switchgear, ibigay ang iyong single-line diagram, system voltage, rated kasalukuyang, antas ng short-circuit, dami ng cabinet, mga kinakailangan sa feeder, mga kinakailangan sa proteksyon, at pag-install kundisyon.
Maaaring suriin ng Usune ang mga kinakailangan sa kuryente at magbigay ng angkop na pagsasaayos ng switchgear ng medium-voltage para sa iyong proyekto.
