Ang Usune Kyn28 Switchgear 10kV ay angkop para sa three-phase AC 50Hz, 3.6~12kV single busbar at single busbar naka-segment mga sistema ng kuryente, at nagtatampok ng mga komprehensibong function na "limang-patunay". Maaaring gamitan ang seksyon ng handcart ng cabinet kasama mga pangunahing bahagi tulad ng mga vacuum circuit breaker at vacuum contactor. Mga vacuum circuit breaker mula sa mga tatak tulad ng ABB VD4, Maaaring mapili ang Schneider HVX, at Usune VS1. Ito ang kasalukuyang pangunahing hanay ng mataas na boltahe sa loob ng bahay kapangyarihan kagamitan sa pamamahagi, pangunahing ginagamit para sa paghahatid ng kuryente at pagtanggap sa iba't ibang mga substation at pamamahagi mga istasyon, at para sa circuit control, proteksyon, at pagsubaybay.

Mababang boltahe switchgear

Katamtamang boltahe switchgear

Mga Kinakailangan sa Operating Environment

• Temperatura ng hangin sa paligid: Upper limit +40℃, lower limit -15℃;
• Relatibong halumigmig: Araw-araw na average na hindi hihigit sa 95%, buwanang average na hindi hihigit sa 90%;
• Altitude: 1000m at mas mababa;
• Seismic intensity: Hindi hihigit sa 8 degrees;
• Walang panganib sa sunog o pagsabog, walang matinding polusyon, walang kemikal na kaagnasan, at walang marahas na vibration. Kung ang nagpapatakbo ang kapaligiran ay lumampas sa mga normal na kundisyon na tinukoy sa GB3906, ang user at tagagawa ay dapat makipag-ayos at matukoy mga angkop na kondisyon.

Mga Teknikal na Parameter

• Na-rate na Boltahe: 3.6kV, 6.6kV, 7.2kV, 10kV, 11kV, 12kV, 13.8kV, 15kV, 17.5kV, 20kV, 24kV;
• Rated na Dalas: 50/60Hz;
• Rated Kasalukuyang: 630A, 1250A, 1600A, 2000A, 2500A, 3150A, 4000A, 5000A;
• Na-rate na Short-Time Withstand Current (4s): 16kA, 20kA, 25kA, 31.5kA, 40kA;
• Rated Insulation Level: 42kV (1min power frequency, between electrodes/to ground), 48kV (open contact); 75kV (impulse ng kidlat, sa pagitan ng mga electrodes/sa lupa), 85kV (open contact, peak value);
• Klase ng Proteksyon: Enclosure IP4X protection rating, IP2X protection para sa mga compartment;
• Mga uri ng gabinete: Mga kabinet ng papasok na linya, mga kabinet ng papalabas na linya, mga kabinet ng proteksyon ng transpormer, kurbatang busbar mga kabinet, disconnector switch cabinet, busbar lifting cabinet, PT/VT cabinet, atbp.;
• Mga sukat ng cabinet: Lapad 650mm/800mm/1000mm, Taas 2300mm, Lalim 1450mm.

Mga Pangunahing Kalamangan

1. Komprehensibong Proteksyon sa Kaligtasan

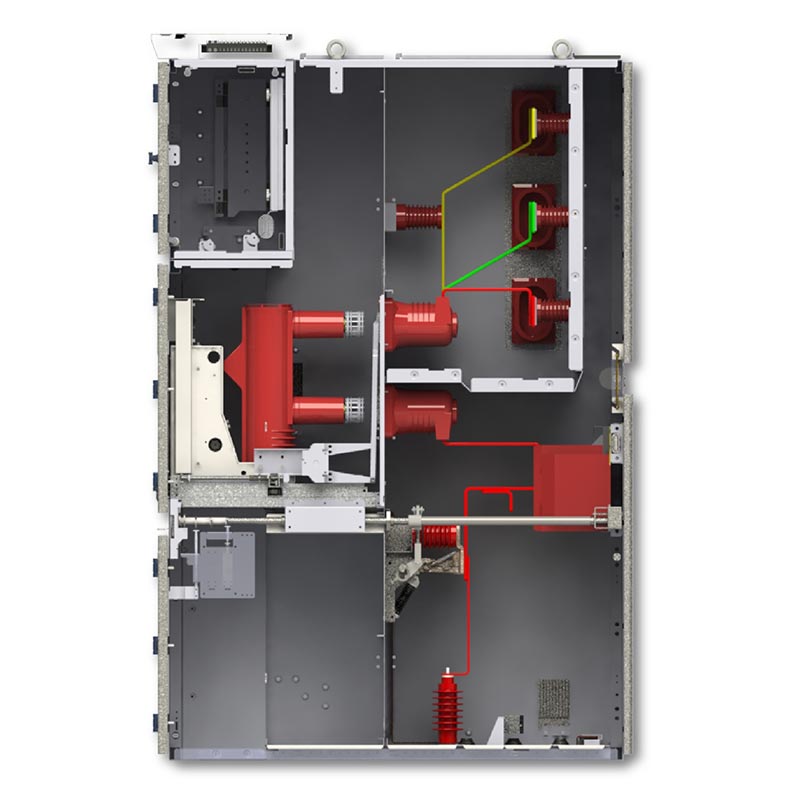

Ang Kyn28 Switchgear 10kV ay gumagamit ng isang nakabaluti na metal na nakapaloob na istraktura, na ang bawat functional compartment ay nakapag-iisa. nagkahiwalay. Pinagsama sa mekanikal at elektrikal na mga interlock, ganap nitong napagtanto ang limang-patunay na pagkakaugnay, pag-aalis ang panganib ng maling operasyon. Ang rating ng proteksyon ng enclosure ay umabot sa IP4X, at ang proteksyon ng kompartamento ay IP2X, karagdagang pagpapahusay ng mga kakayahan sa proteksyon sa kaligtasan.

2. Matatag at Maaasahang Pagganap

Idinisenyo at ginawa nang mahigpit alinsunod sa mga internasyonal na pamantayan ng IEC at sistema ng pamamahala ng kalidad ng ISO, gamit ang mataas na kalidad na mga bahagi ng vacuum, ito ay katugma sa iba't ibang mga kilalang brand vacuum circuit breaker, ay may malakas short-circuit makatiis kakayahan, adapts sa isang malawak na boltahe at kasalukuyang hanay, at ito ay angkop para sa pang-matagalang tuloy-tuloy operasyon.

3. Maginhawang Pag-install at Pagpapanatili

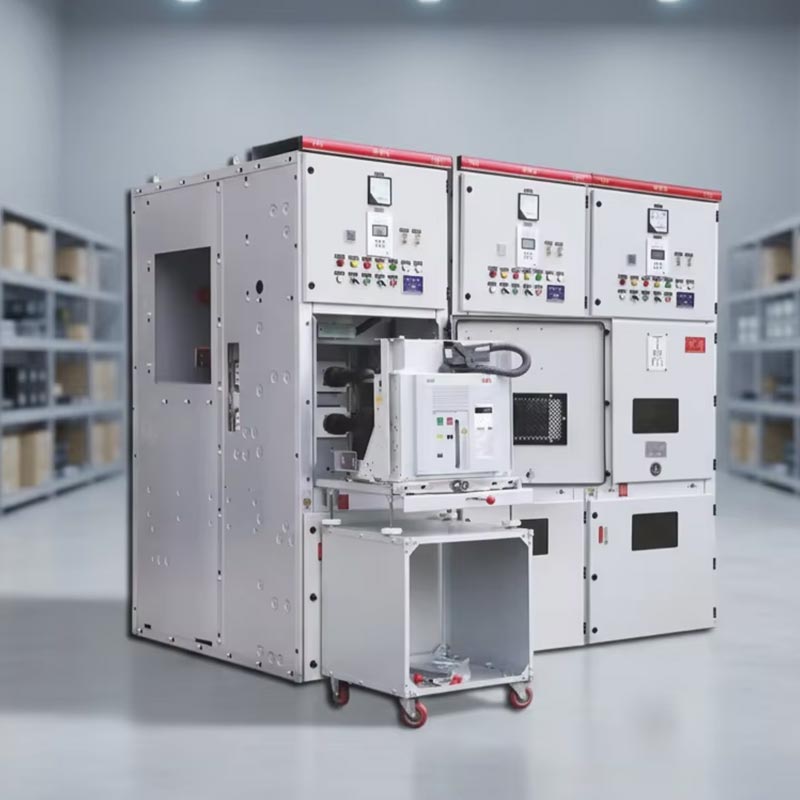

Ang naaalis na disenyo ng troli ay nagbibigay-daan para sa mabilis at madaling inspeksyon at pagpapalit. Ang compact na istraktura nito ay sumusuporta harap pagpapanatili, pagtitipid ng espasyo at downtime. Ang mga standardized na sukat ng cabinet ay umaangkop sa iba't ibang mga sitwasyon sa pag-install, na nagreresulta sa mataas na kahusayan sa pag-install.

4. Malawak na Paglalapat

Sinasaklaw ng Kyn28 Switchgear 10kV ang lahat ng antas ng boltahe mula 3.6 hanggang 24kV, ay katugma sa 50/60Hz dual-frequency sistema, at nag-aalok ng iba't ibang uri ng gabinete upang matugunan ang mga pangangailangan sa pamamahagi ng kuryente ng iba't ibang industriya tulad ng mga planta ng kuryente, substation, industriyal at pagmimina, at matataas na gusali. Maaari rin itong umangkop sa iba't ibang maginoo mga kapaligiran sa pagtatrabaho.

Real-world Application Case

Isang 110kV substation renovation project sa isang partikular na lungsod na pumili ng 28 Usune KYN28-12 switchgear units. Ang kagamitan nakamit ang mataas na paggamit ng espasyo, mabilis na pag-commissioning, at isang 99.98% na antas ng pagiging maaasahan pagkatapos i-commissioning, makabuluhang pagpapabuti ng antas ng kaligtasan ng network ng pamamahagi ng kuryente. Sa proyektong ito, ang switchgear ay iniangkop sa mga kinakailangan sa kapaligiran ng site, kabilang ang altitude, temperatura, at halumigmig, at isang angkop na vacuum circuit Ang modelo ng breaker ay pinili upang ganap na tumugma sa mga pangangailangan sa pamamahagi ng kuryente ng substation.

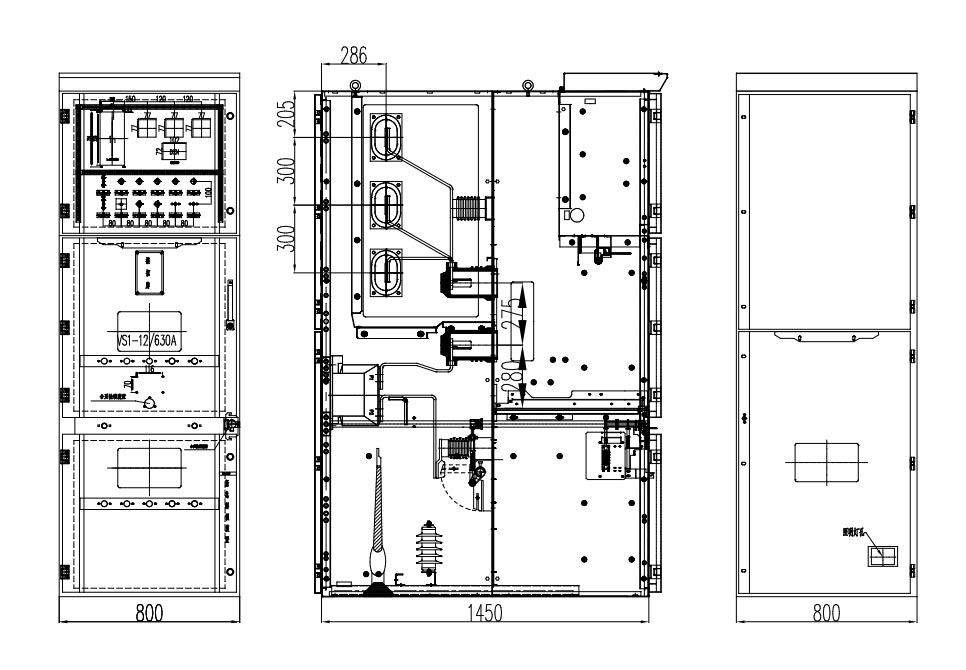

Panlabas na Dimensyon ng Produkto

Sanggunian ng Proyekto

Cas-space Rocket Launch Project

Ulat sa Pagsubok

Mga FAQ

Q1: Ano ang mga partikular na "five-proof" na function ng KYN28 switchgear?

A: Pangunahing kabilang dito ang pagpigil sa aksidenteng pagbukas at pagsasara ng mga circuit breaker, pagpigil sa pagtulak o paghila ang handcart sa ilalim ng load, na pumipigil sa grounding wires mula sa pagiging konektado sa live circuits, na pumipigil sa pagsasara ng circuit breaker na may nakakonektang grounding wire, at pinipigilan ang mga tauhan sa aksidenteng pagpasok ng live compartments, kaya istruktura na tinitiyak ang kaligtasan ng mga tauhan at kagamitan.

Q2: Ano ang routine maintenance cycle para sa Kyn28 Switchgear 10kV?

A: Inirerekomenda na magsagawa ng isang regular na inspeksyon tuwing 6 na buwan at isang komprehensibong pagpapanatili tuwing 1-2 taon, tumutuon sa pagsuri sa mekanismo, pagkakabukod, pagkakabit, at higpit ng bolt. Nagbibigay ang Usune ng buong teknikal suporta.

Q3: Maaari bang magbigay ang Usune ng customized na switchgear?

A: Oo. Bilang isang propesyonal na tagagawa, maaaring i-customize ng Usune ang mga panloob na configuration, antas ng proteksyon, at matalinong mga solusyon sa pagsubaybay batay sa boltahe, kasalukuyang, kinakailangan sa proteksyon, at kapaligiran ng site. Maaari itong ayusin din ang mga sukat ng cabinet at pumili ng naaangkop na mga modelo ng vacuum circuit breaker upang matugunan ang mga partikular na pangangailangan.

Sa buod, ang Usune Kyn28 Switchgear 10kV ay nagsasama ng kaligtasan, pagiging maaasahan, at kadalian ng paggamit. Sinusuportahan ng mature disenyo, mahigpit na kontrol sa kalidad, at komprehensibong teknikal na mga parameter, ito ay angkop para sa iba't ibang pagtatrabaho kapaligiran at mga senaryo. Bilang isang propesyonal na tagagawa at de-kalidad na supplier mula sa China, patuloy na ginagawa ni Usune magbigay ng matatag at mahusay na medium-voltage power distribution solution sa mga user sa buong mundo.
