Sinusuportahan ng Medium Voltage Drawer Type Panel ang pagtanggap ng kuryente, pamamahagi ng feeder, pagsukat ng boltahe, pagsukat, bus sectioning, at isolation function. Ang Usune ay nagbibigay sa kagamitan ng isang engineering-oriented na configuration lumalapit at nagpapatakbo sa ilalim ng ISO 9001, ISO 14001, at ISO 45001 na mga sistema ng pamamahala, na may mga produktong dinisenyo ayon sa sa naaangkop na mga pamantayan ng IEC at GB at sertipikasyon ng CE na magagamit para sa mga nauugnay na merkado.
Ang malalaking proyektong elektrikal ay kadalasang naglalaman ng maraming independiyenteng mga circuit ng kuryente sa halip na isang linya ng pamamahagi. Ang papasok na power, transformer feeder, motor circuit, metering circuit, at auxiliary load ay maaaring mangailangan ng lahat. iba't ibang mga pag-andar ng kuryente.
Ang KYN28 Medium Voltage Drawer Type Panel ay nagbibigay-daan sa mga function na ito na isaayos bilang magkahiwalay na cabinet sa loob ng isa. coordinated lineup. Ginagawa nitong posible na bumuo ng isang sistema ng pamamahagi sa paligid ng single-line diagram ng proyekto sa halip na gumamit ng pare-parehong configuration ng cabinet para sa bawat circuit.
Para sa mga procurement team, ang modular na arkitektura na ito ay maaaring gawing simple ang detalye ng kagamitan dahil ang mga function ng cabinet ay magagawa matukoy ayon sa aktwal na network ng kuryente. Pinapayagan din nito ang pangkalahatang lineup na maplano ayon sa ang bilang ng mga feeder, kasalukuyang mga kinakailangan, mga kaayusan sa proteksyon, at mga pangangailangan sa pamamahagi sa hinaharap.
Ang pagsasaayos ng isang medium-voltage distribution system ay lubos na nakadepende sa function ng bawat circuit. An ang papasok na circuit ay tumatanggap ng kuryente mula sa isang upstream na pinagmulan, habang ang mga papalabas na circuit ay namamahagi ng kapangyarihan sa mga transformer, motor, kagamitan sa produksyon, o iba pang load.
Maaaring i-configure ng Usune ang serye ng KYN28 na may mga papasok na cabinet, papalabas na cabinet, PT at mga cabinet sa pagsukat ng boltahe, metering cabinet, bus sectionalizer cabinet, at isolation cabinet. Ang bawat uri ng cabinet ay maaaring isama sa pangkalahatang lineup ng switchgear ayon sa electrical architecture ng proyekto.
Ang diskarteng ito na nakabatay sa circuit ay partikular na kapaki-pakinabang para sa mga proyekto ng EPC kung saan dapat ang pagtutukoy ng switchgear malapit na tumutugma sa naaprubahang mga de-koryenteng guhit.
Maaaring magbago ang mga kinakailangan sa pamamahagi ng elektrisidad habang lumalawak ang mga pabrika, nagdaragdag ng mga linya ng produksyon, o imprastraktura tumataas ang kapasidad. Ang isang lineup ng switchgear na nakaplano lamang para sa paunang pagkarga ng kuryente ay maaaring maging mahirap baguhin kapag kailangan ang mga karagdagang feeder.
Ang modular arrangement ng KYN28 series ay nagbibigay ng higit na flexibility para sa pag-aayos ng iba't ibang circuits sa loob ng a sistema ng pamamahagi ng medium-boltahe. Sa panahon ng pagpaplano ng proyekto, maaaring magreserba ang mga customer ng mga angkop na posisyon o tukuyin karagdagang functional cabinet ayon sa inaasahang pangangailangan sa hinaharap.
Ang diskarte na ito ay nagbibigay-daan sa switchgear system na maisaalang-alang bilang bahagi ng pangmatagalang electrical ng proyekto arkitektura sa halip na bilang isang indibidwal na piraso lamang ng kagamitan.
Ang pisikal na pag-aayos ng medium-voltage na kagamitan ay isang mahalagang pagsasaalang-alang para sa disenyo ng mga silid na elektrikal. Ang kagamitan ay kailangang magbigay ng sapat na access sa pagpapatakbo habang umaangkop sa loob ng magagamit na lugar ng pag-install.
Ang KYN28 Medium Voltage Drawer Type Panel ay gumagamit ng metal-enclosed na istraktura na may front-side na operasyon at pagpapanatili. Ang breaker, busbar, cable, at control section ay nakaayos bilang mga independiyenteng compartment, na lumilikha ng malinaw organisadong istraktura ng gabinete.
Para sa mga designer ng electrical room, nakakatulong ang configuration na ito na magtatag ng mas predictable na layout ng kagamitan at nagbibigay-daan sa switchgear lineup na planuhin sa paligid ng mga available na sukat ng kwarto at mga kinakailangan sa koneksyon ng cable.
Sa isang sistema ng pamamahagi na naglalaman ng maraming feeder, ang mga kinakailangan sa pagpapanatili ay maaaring mag-iba sa pagitan ng mga indibidwal na circuit. Ang isang fault o nakaplanong inspeksyon sa isang circuit ay dapat pangasiwaan ayon sa electrical operating procedure nang hindi kinakailangang nakakagambala sa mga hindi nauugnay na seksyon.
Ang withdrawable functional unit ay nagpapahintulot sa mga nauugnay na kagamitan na ilipat sa isang nakahiwalay na posisyon para sa inspeksyon, pagsubok, o kapalit. Kinokontrol ng mechanical interlocking system ang operating sequence at tumutulong na maiwasan maling paglipat ng mga aksyon.
Ginagawa nitong angkop ang kagamitan para sa mga sistema ng pamamahagi kung saan ang indibidwal na pamamahala ng circuit ay isang mahalagang bahagi ng pang-araw-araw na operasyon ng kuryente.
Ang papasok na cabinet ay ginagamit upang makatanggap ng kuryente mula sa upstream power source at ikonekta ito sa medium-voltage busbar system. Ang pagsasaayos nito ay maaaring matukoy ayon sa kasalukuyang rate ng papasok na circuit, mga kinakailangan sa proteksyon, mga kinakailangan sa pagsukat, at pangkalahatang arkitektura ng pamamahagi.
Ang mga papalabas na cabinet ay namamahagi ng medium-voltage na kapangyarihan sa mga downstream na transformer, motor, feeder, o iba pang elektrikal load. Ang bilang at detalye ng mga papalabas na cabinet ay maaaring planuhin ayon sa pamamahagi ng load ng proyekto at pagsasaayos ng feeder.
Ang PT cabinet ay ginagamit para sa pagsukat ng boltahe at mga nauugnay na electrical monitoring function. Maaari itong isama sa ang switchgear lineup kung saan ang proyekto ay nangangailangan ng pagbabago ng boltahe at pagsukat sa loob ng medium-boltahe sistema ng pamamahagi.
Ang metering cabinet ay maaaring tumanggap ng mga kagamitan sa pagsukat ng elektrikal na enerhiya para sa mga application na nangangailangan ng dedikado pagsukat ng kuryente. Ang pagsasaayos nito ay maaaring iugnay sa pagsukat ng proyekto at mga kinakailangan sa utility.
Ang kabinet ng sectionalizer ng bus ay ginagamit upang hatiin o ikonekta ang mga seksyon ng medium-voltage busbar ayon sa disenyo ng sistema. Ang pagsasaayos na ito ay maaaring magbigay ng higit na kakayahang umangkop kapag nagdidisenyo ng mga network ng pamamahagi na may maramihang pinagmumulan ng kuryente o mga seksyon ng bus.
Nagbibigay ang isolation cabinet ng nakalaang configuration para sa mga kinakailangan sa electrical isolation. Ang pagkakaayos nito dapat matukoy ayon sa pagkakasunud-sunod ng paglipat ng proyekto, scheme ng saligan, at kaligtasan ng kuryente mga pamamaraan.
Ang mga pasilidad sa pagmamanupaktura ay kadalasang naglalaman ng mga linya ng produksyon, motor, transformer, compressor, pump, at auxiliary mga sistema na may iba't ibang pangangailangan ng kuryente. Maaaring ayusin ng isang modular switchgear lineup ang mga circuit na ito ayon sa istraktura ng pamamahagi ng kuryente ng pabrika.
Ang mga substation ay maaaring mangailangan ng maramihang papasok, papalabas, pagsukat, at mga circuit ng seksyon ng bus. Ang modular cabinet Ang pag-aayos ay nagpapahintulot sa mga inhinyero na bumuo ng kumpletong lineup ng switchgear batay sa single-line diagram ng substation.
Ang mga pagpapatakbo ng pagmimina ay karaniwang nagsasangkot ng maraming mga kargang elektrikal na ipinamamahagi sa iba't ibang lugar ng site. Ang maaaring i-configure ang kagamitan upang suportahan ang pamamahagi ng feeder at pamamahala ng kuryente para sa mga motor, bomba, bentilasyon mga sistema, at kagamitan sa pagproseso.
Ang malalaking komersyal at matataas na gusali ay nangangailangan ng organisadong medium-voltage na pagtanggap at pamamahagi ng kuryente. magkaiba maaaring pagsamahin ang mga function ng cabinet ayon sa transformer, feeder, metering, at electrical room ng gusali kinakailangan.
Maaaring naglalaman ang mga proyekto sa imprastraktura gaya ng mga pasilidad sa transportasyon at mga espesyal na pang-industriyang installation maramihang mga pag-load ng kuryente na may iba't ibang mga kinakailangan sa pagpapatakbo. Ang modular configuration ay nagbibigay ng flexibility para sa pagsasama ng mga circuit na ito sa isang coordinated medium-voltage distribution system.
| item | Pagtutukoy |
| Na-rate na Boltahe | 3.6kV, 7.2kV, 12kV |
| Na-rate na Dalas | 50Hz / 60Hz |
| Na-rate na Kasalukuyan | 630A, 1250A, 1600A, 2000A, 2500A, 3150A |
| Na-rate na Short-Circuit Breaking Current | 25kA, 31.5kA, 40kA, 50kA |
| Na-rate na Short-Time Withstand Current | 25kA/3s, 31.5kA/3s, 40kA/3s, 50kA/3s |
| Degree ng Proteksyon | IP4X panlabas na enclosure, IP2X panloob na mga compartment |
| Temperatura sa paligid | -15°C hanggang +40°C |
| Altitude | ≤1000m, derated para sa mas mataas na altitude |
| Pag-install | panloob |
Ang huling na-rate na boltahe, kasalukuyang, short-circuit na kapasidad, kumbinasyon ng cabinet, at functional unit arrangement ay dapat makumpirma ayon sa proyektong electrical diagram at teknikal na detalye.
Ang kagamitan ay inilaan para sa panloob na pag-install na may ambient temperature sa pagitan ng -15°C at +40°C. Pang-araw-araw na average ang relatibong halumigmig ay hindi dapat lumagpas sa 95%, habang ang buwanang average na relatibong halumigmig ay hindi dapat lumagpas sa 90%.
Ang kapaligiran sa pag-install ay dapat na libre mula sa sumasabog o kinakaing unti-unti na mga gas, conductive dust, at matinding vibration. Kung ang kagamitan ay kinakailangan upang gumana sa labas ng mga karaniwang kundisyong ito, ang mga kinakailangan sa kapaligiran ay dapat nakumpirma sa Usune bago ang teknikal na disenyo at produksyon.
Ang kagamitan ay isinangguni para sa Cas-space Rocket Launch Project, isang dalubhasang proyekto sa imprastraktura nangangailangan ng organisadong medium-voltage na sistema ng pamamahagi ng kuryente.
Para sa imprastraktura ng aerospace, ang electrical network ay maaaring maglaman ng maraming uri ng load na nagsisilbi sa iba't ibang pasilidad at mga sumusuportang sistema. Sa halip na umasa sa isang pare-parehong pag-aayos ng cabinet, kailangan ng sistema ng pamamahagi tumanggap ng papasok na kapangyarihan, mga feeder circuit, mga function ng pagsukat, at iba pang mga kinakailangan sa kuryente sa loob ng a coordinated na pagsasaayos.
Ang modular na istraktura ng serye ng KYN28 ay nagbibigay-daan sa iba't ibang functional cabinet na ayusin ayon sa scheme ng pamamahagi ng kuryente ng proyekto. Nagbibigay ito sa mga inhinyero ng higit na kakayahang umangkop kapag nag-uugnay sa lineup ng switchgear na may power network ng pasilidad at layout ng electrical room.
Ang sanggunian ng proyekto ay nagpapakita kung paano maaaring isama ang modular medium-voltage distribution equipment ng Usune espesyalisadong imprastraktura kung saan ang organisadong pagsasaayos ng circuit at pagpaplanong elektrikal na tukoy sa proyekto ay mahalaga.
Ang serye ng KYN28 ay idinisenyo ayon sa naaangkop na mga pamantayan ng IEC at GB para sa medium-voltage na metal-enclosed switchgear at electrical distribution equipment.
Gumagana ang Usune sa ilalim ng ISO 9001 Quality Management System, ISO 14001 Environmental Management System, at ISO 45001 Sistema ng Pamamahala sa Kalusugan at Kaligtasan sa Trabaho. Available din ang certification ng CE para sa naaangkop na internasyonal kinakailangan sa merkado.
Maaaring ibigay ang mga ulat sa pagsubok ng produkto, teknikal na detalye, at nauugnay na dokumentasyon ng kalidad ayon sa mga kinakailangan ng customer at proyekto.
Sinusuportahan ng Usune ang switchgear configuration ayon sa mga electrical diagram ng customer sa halip na limitahan ang mga proyekto isang karaniwang pag-aayos ng cabinet. Ang diskarte na ito ay angkop para sa mga kontratista ng EPC, mga distributor ng kuryente, system mga integrator, at mga pang-industriyang gumagamit na may iba't ibang mga kinakailangan sa circuit.
Ang Usune ay may higit sa 14 na taon ng karanasan sa larangan ng mga kagamitang elektrikal at nagpapanatili ng isang bihasang pangkat ng R&D may kakayahang suportahan ang disenyong tukoy sa proyekto at teknikal na pagsasaayos.

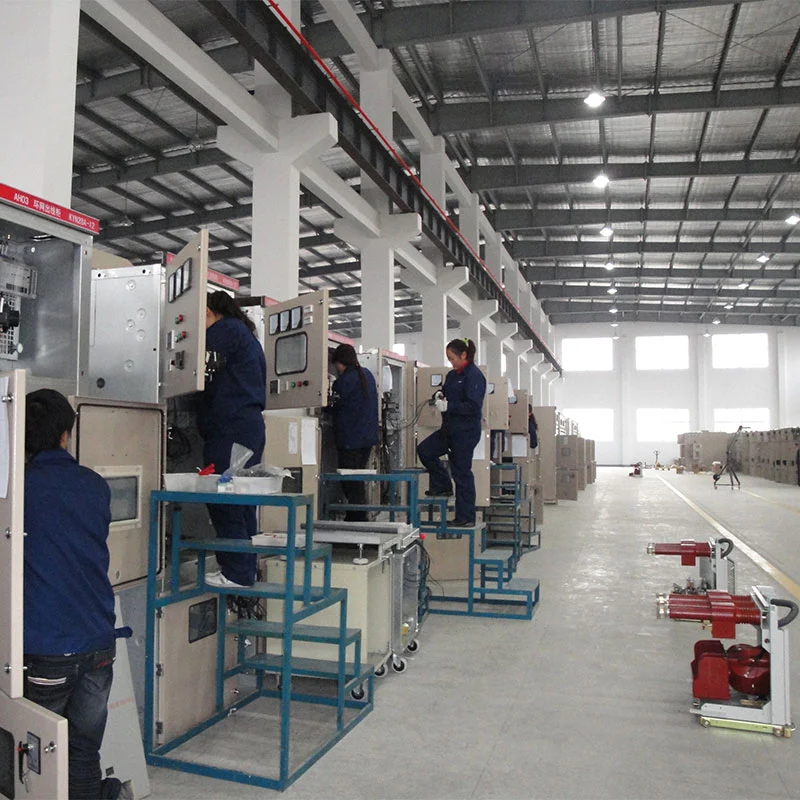

Ang inspeksyon ng kalidad ay ipinatupad sa buong proseso ng pagmamanupaktura, na sumasaklaw sa mga bahagi, pagpupulong, elektrikal pagsubok, at tapos na kagamitan. Ang mga nakagawiang pagsusuri ay nakumpleto bago ang pagpapadala upang i-verify ang pagganap ng produkto.
Para sa mga karaniwang configuration, ang karaniwang panahon ng produksyon ay humigit-kumulang 15-20 araw pagkatapos ng teknikal na kumpirmasyon at pagbabayad. Ang aktwal na oras ng lead ay depende sa configuration ng produkto, dami ng order, at mga kinakailangan sa proyekto.
Nagbibigay ang Usune ng mga ulat sa pagsubok ng produkto at teknikal na dokumentasyon upang suportahan ang inspeksyon ng customer, supplier kwalipikasyon, pag-apruba ng proyekto, at mga pamamaraan sa pagkomisyon.
Ang isang drawer-type medium-voltage panel ay isang panloob na metal-enclosed switchgear system gamit ang withdrawable functional units para sa medium-voltage na pagtanggap, pamamahagi, pagsukat, kontrol, at proteksyon. Modular configuration nito nagbibigay-daan sa iba't ibang mga function ng cabinet na pagsamahin ayon sa electrical system.
Sinusuportahan ng serye ng KYN28 ang 3.6kV, 7.2kV, at 12kV na mga aplikasyon. Ang eksaktong rate ng boltahe at mga kinakailangan sa pagkakabukod dapat kumpirmahin ayon sa electrical system ng customer.
Oo. Ang mga incoming, outgoing, PT, metering, bus sectionalizer, at isolation cabinet ay maaaring pagsamahin sa isang switchgear lineup ayon sa single-line diagram ng proyekto at mga kinakailangan sa pamamahagi.
Oo. Ang modular arrangement ay angkop para sa mga pabrika na may maraming feeder, motor, transformer, at produksyon mga load na nangangailangan ng organisadong medium-voltage na pamamahagi ng kuryente.
Ang konsepto ng modular cabinet ay nagpapahintulot sa mga inhinyero ng proyekto na magplano ng iba't ibang functional unit ayon sa kasalukuyang at inaasahang mga kinakailangan sa pamamahagi. Ang pagpapalawak sa hinaharap ay dapat isaalang-alang sa panahon ng paunang silid ng kuryente at disenyo ng lineup ng switchgear.
Oo. Sinusuportahan ng Usune ang mga kinakailangan ng OEM kabilang ang mga logo ng customer, mga pangalan ng kumpanya, at mga configuration na partikular sa proyekto, napapailalim sa teknikal na kumpirmasyon.
Para sa mga karaniwang configuration, ang karaniwang panahon ng produksyon ay humigit-kumulang 15-20 araw pagkatapos ng teknikal na kumpirmasyon at pagbabayad. Ang huling iskedyul ay depende sa dami ng order at configuration.
Maaaring magbigay ang Usune ng mga teknikal na detalye, mga ulat sa pagsubok ng produkto, dokumentasyon ng kalidad, at iba pang nauugnay sa proyekto mga dokumento ayon sa mga kinakailangan ng customer.
Ang karaniwang panahon ng warranty ay 12 buwan mula sa petsa ng pagpapadala, napapailalim sa napagkasunduang teknikal at komersyal kundisyon.
Kung ikaw ay kumukuha ng Medium Voltage Drawer Type Panel para sa isang manufacturing plant, substation, proyekto ng pagmimina, komersyal na gusali, pasilidad ng imprastraktura, o espesyal na instalasyong elektrikal, ang Usune ay maaaring magbigay ng a configuration batay sa iyong aktwal na mga kinakailangan sa pamamahagi.
Ipadala ang iyong single-line diagram, na-rate na boltahe, kasalukuyang na-rate, antas ng short-circuit, bilang ng papasok at papalabas circuits, cabinet functions, at installation conditions sa Usune para sa teknikal na pagsusuri at panipi.
