Ang Zhejiang Usune Electric Co., Ltd. ay isang propesyonal na pabrika na nagsasama ng R&D, disenyo, produksyon, at mga benta. Ang pangunahing nito Kasama sa mga produkto ang 12kV～245kV na panloob at panlabas na high-voltage na mga vacuum circuit breaker, SF6 circuit breaker, load switch, at iba't ibang disconnecting switch. Ito ay isang pinagkakatiwalaang propesyonal na supplier para sa mga proyekto ng power engineering pareho domestic at international.
Ang Usune Gw4 Disconnect Switch ay partikular na idinisenyo para sa three-phase AC 50Hz/60Hz power system. Pangunahin nito ang function ay upang kumonekta o magdiskonekta ng mga high-voltage na circuit sa ilalim ng mga kondisyon na may enerhiya, walang-load at upang magbigay ng nakikita electrical isolation clearance para sa pagpapanatili ng mga busbar, circuit breaker, transformer, at iba pang mataas na boltahe kagamitan.
-GB 1985-2004: AC High Voltage Disconnect Switch at Grounding Switch
-IEC 62271-102: High Voltage Switchgear at Controlgear
-GB/T 11022: Pangkalahatang Pagtutukoy para sa High Voltage Switchgear at Controlgear

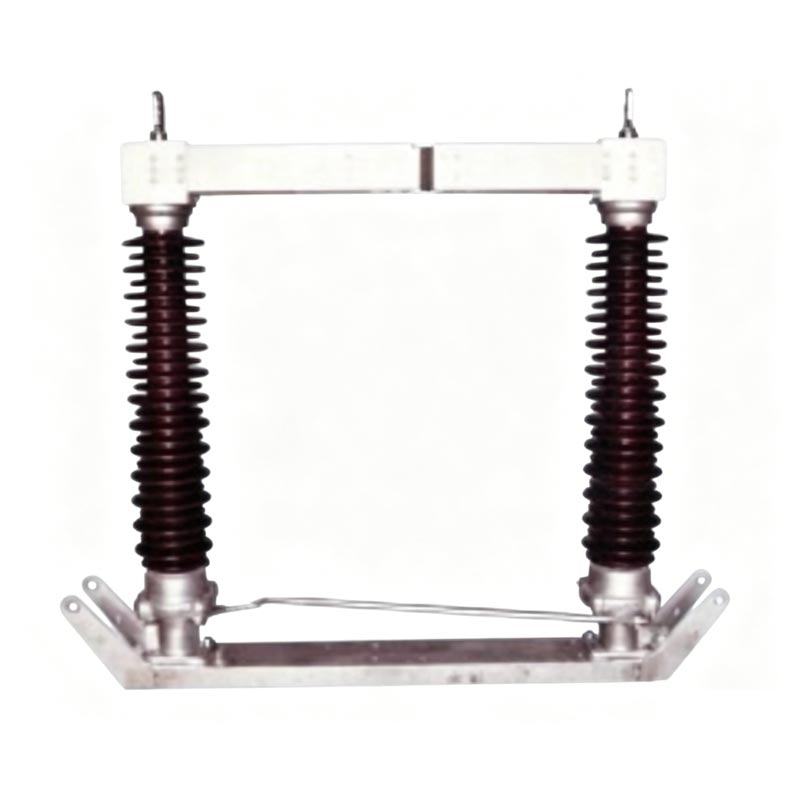

Serye ng GW4: Double-post insulator, pahalang na umiikot, interrupted na uri
1. Double-post insulator structure, dalawang post insulators bawat phase ay umiikot nang pahalang 90° nang sabay-sabay.
2. Ang mga pangunahing contact ay center-broken, silver-plated na tansong contact, mababang contact resistance, at magandang conductivity.
3. Ang base ay gawa sa hot-dip galvanized steel, na may selyadong bearings, corrosion-resistant at matibay.
4. Ang GW4 Disconnect Switch ay maaaring nilagyan ng single-sided o double-sided grounding switch, na may mekanikal
interlocking upang matiyak ang kaligtasan ng pagpapatakbo.
5. Ang mekanismo ng pagpapatakbo ay maaaring manual (CS14G, CS17G) o electric (CJ6B, CJ11, XCJ-I).
| Parameter | Pagtutukoy |
| Na-rate na Boltahe | 126kV (110kV system) |
| Na-rate na Dalas | 50Hz |
| Na-rate na Kasalukuyan | 630A, 1250A, 1600A, 2000A, 2500A |
| Na-rate na Maikling-panahon na Makatiis sa Kasalukuyang (1s) | 31.5kA, 40kA, 50kA |
| Rated Peak Makatiis sa Kasalukuyang | 80kA, 100kA, 125kA |
| 1min Dry AC Makatiis Boltahe | - Sa lupa: 140kV- Sa buong break: 160kV |
| Temperatura ng Operasyon | -40°C hanggang +40°C |
| Altitude | ≤ 2000m |

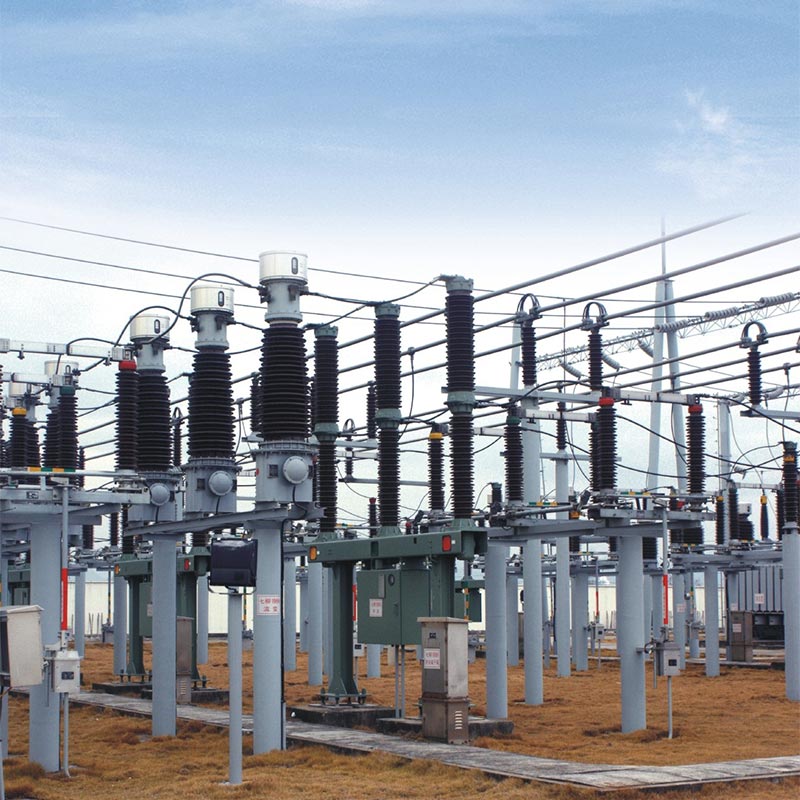

Isang 110kV... Wind Power Substation Project
Ang proyektong ito ay matatagpuan sa hilagang rehiyon na may makabuluhang pagkakaiba sa temperatura, na nangangailangan ng mataas na kagamitan pagiging maaasahan at malamig na pagtutol. Ang proyekto ay pumili ng maraming Usune GW4 Disconnect Switch, na nilagyan ng electric mekanismo at double-sided grounding switch. Sa loob ng maraming taon mula nang i-commissioning, ang kagamitan ay gumagana nang matatag, na may maaasahang mekanikal na pagkilos at mahusay na paglaban sa kaagnasan, epektibong tinitiyak ang kaligtasan sa pagpapanatili ng substation at pang-araw-araw na kahusayan sa pagpapatakbo, nakakakuha ng mataas na papuri mula sa gumagamit.
| item | Yunit | Mga Parameter | |||||
| Na-rate na Boltahe | kV | 40.5 | 72.5 | 126 | 145 | ||
| Na-rate na antas ng pagkakabukod | 1min power frequency makatiis ng boltahe (epektibong halaga) | Sa lupa | kV | 95 | 160 | 230 | 275 |
| Bali | kV | 118 | 200 | 230+70 | 275+85 | ||
| Ang na-rate na salpok ng kidlat ay lumalaban sa kasalukuyang (tugatog) | Sa lupa | kV | 185 | 350 | 550 | 650 | |
| Bali | kV | 215 | 410 | 550+110 | 650+120 | ||
| Na-rate na Dalas | Hz | 50/60 | |||||
| Na-rate na Kasalukuyan | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Na-rate na panandaliang makatiis sa kasalukuyang | kA | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | ||
| Rated peak makatiis sa kasalukuyang | kA | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| Na-rate na tagal ng short circuit | kutsilyo/espada | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Na-rate na mekanikal na terminal load | Pahalang at patayo | N | 1250 | 1250 | 1250 | 1250 | |
| Pahalang | N | 750 | 750 | 750 | 750 | ||
| Puwersang patayo | N | 1000 | 1000 | 1000 | 1000 | ||
| Distansiya ng creepage | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Buhay na mekanikal | Mga oras | 5000 | 5000 | 1000 | 5000 | ||
| Motor actuator | Modelo | CJ | CJ | CJ | CJ | ||
| Boltahe ng motor | V | AC380, AC220, DC220, DC110 | |||||
| Loop ng kontrol ng boltahe | V | AC380, AC220, DC220, DC110 | |||||
| Mga puntos, oras ng pagsasara | s | 7±1 | |||||
|
Taong actuator |
Modelo | CS14 CS17 | |||||
| Electromagnetic lock boltahe | V | AC220, DC220, DC110 | |||||
• Mga Insulator: Walang mga bitak, pinsala, o dumi.
• Mga Contact: Malinis, may pilak na ibabaw na buo.
• Mga fastener: Lahat ng bolts ay humigpit.
• Mekanismo: Makinis na pag-ikot; mag-lubricate ng mga gumagalaw na bahagi.
• Insulator verticality: I-adjust gamit ang shims (max 3mm bawat lokasyon).
• Three-phase synchronization: Ayusin ang crank-arm at linkage rods.
• Presyon sa pakikipag-ugnay: Tiyakin ang wastong pagpasok at presyon.
• Gumagana lamang sa ilalim ng WALANG LOAD; kumpirmahin na bukas ang circuit breaker.
• Manu-manong pagpapatakbo: Gamitin ang operating handle; maiwasan ang labis na puwersa.
• Motorized na operasyon: Gumamit ng lokal/remote control; posisyon ng monitor.
• Interlock: Huwag pilitin ang operasyon kung magka-interlock.
• Panaka-nakang overhaul: Bawat 1–2 taon.
• Malinis na mga insulator at contact; maglagay ng pang-industriyang vaseline.
• Lubricate ang mga bearings at transmission parts.
• Suriin kung may mga maluwag na bolts, pagod na mga contact, at pagkasira ng insulator.
• Pagkatapos ng short-circuit: Siyasatin kaagad.
• Hindi maaaring gumana: Suriin ang interlock, jammed linkage, o motor fault.
• Mga asynchronous na phase: Ayusin ang mga cross-linkage rod.
• Pag-overheat ng contact: Linisin at higpitan muli; suriin ang silver plating.
A: Hindi. Ang GW4 Disconnect Switch ay angkop lamang para sa paghihiwalay at paglipat sa ilalim ng boltahe-lamang, walang-load kundisyon. Wala itong mga kakayahan sa arc-extinguishing at mahigpit na ipinagbabawal sa operasyon sa ilalim ng pagkarga. Ito dapat gamitin kasabay ng isang circuit breaker.
A: Ang mekanikal na interlock ay nagpapatupad ng ligtas na pagkakasunod-sunod ng pagpapatakbo: bukas ang pangunahing switch → sarado ang grounding switch; grounding switch bukas → pangunahing switch sarado, maiwasan ang maling operasyon at tinitiyak ang kaligtasan ng pagpapanatili tauhan.
A: Ang karaniwang uri ay angkop para sa mga kapaligiran na may taas na ≤2000m at temperatura na -40 ℃ hanggang +40 ℃, na maaaring matugunan ang mga pangangailangan ng karamihan sa mga panlabas na substation; para sa mga espesyal na lugar sa matataas na lugar o napakaruming lugar, maaaring i-customize ang reinforced insulation at anti-corrosion solution.
