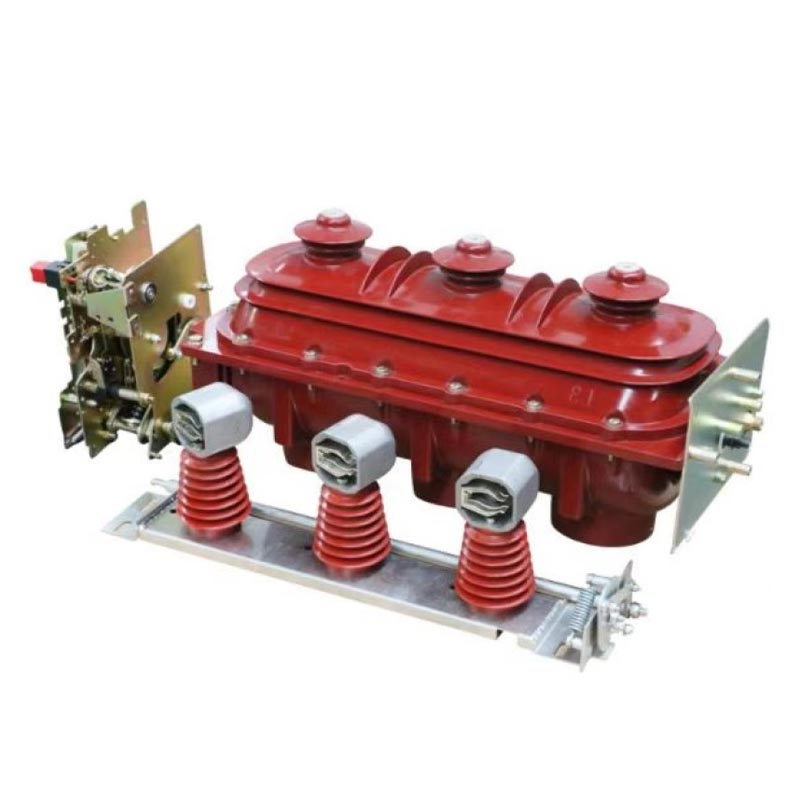

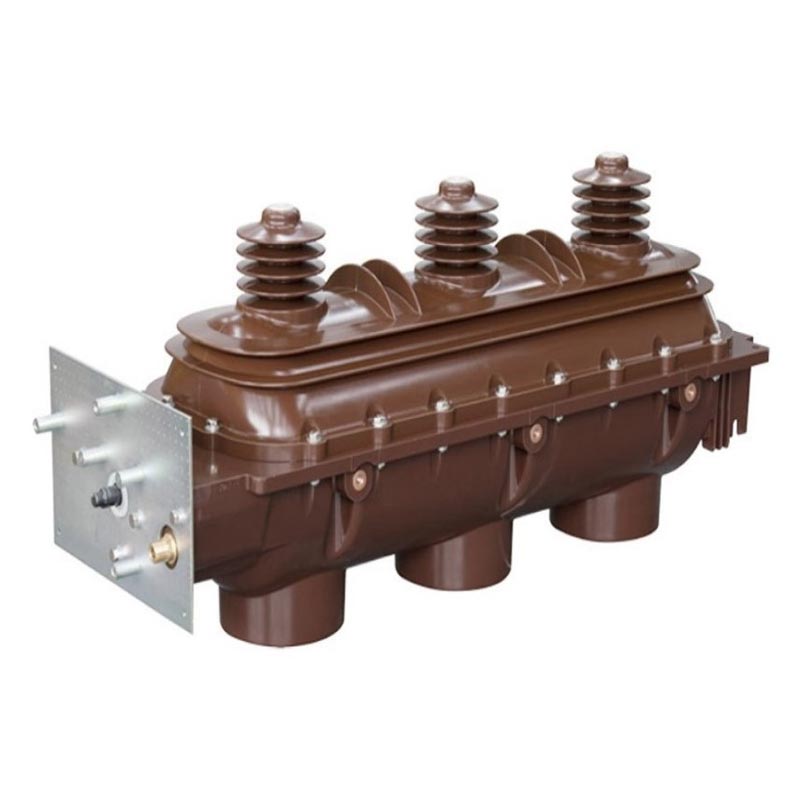

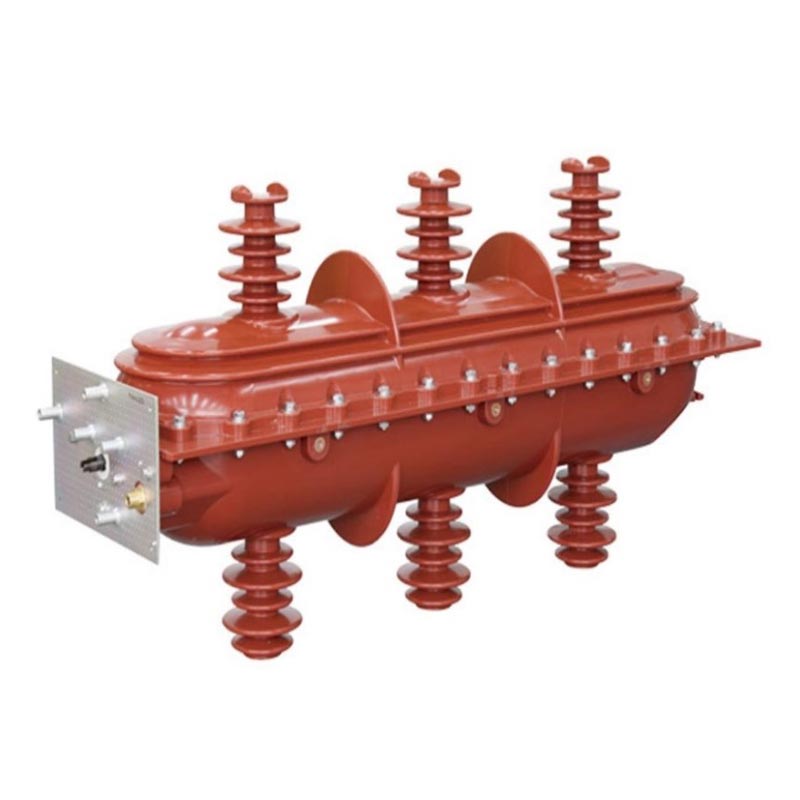

Sf6 Load Breaker Switch

Bilang isang propesyonal na tagagawa ng mataas na boltahe na mga de-koryenteng kagamitan sa China, ang Usune ay nakatuon sa R&D at produksyon ng medium at high-voltage power distribution equipment, na nagtataglay ng standardized factory na nilagyan ng advanced mga linya ng produksyon at mahigpit na proseso ng inspeksyon ng kalidad. Ang FLN36-12D at FLRN36-12D indoor AC high-voltage Sf6 Load Ang mga Breaker Switch na inilunsad ng kumpanya ay mga pangunahing produkto na independiyenteng binuo sa pamamagitan ng pag-absorb ng mga advanced na dayuhan teknolohiya at pinagsama ito sa aktwal na mga pangangailangan sa pagpapatakbo ng sistema ng kuryente ng China.

Ang lahat ng Usune Sf6 Load Breaker Switch ay nakapasa sa komprehensibong pagsusuri sa uri, at ganap na sumusunod ang kanilang pagganap GB3804 "3~63kV AC High Voltage Load Switches", GB16926 "High Voltage Load Switches-Fuse Combinations", at IEC60265 at IEC60420 internasyonal na pamantayan. Ang pagsunod sa pangunahing konsepto ng "lahat ng bagay para sa ligtas na paggamit ng kuryente," ang mga produkto ay nilagyan ng tatlong posisyon na arc-extinguishing chamber ("closing-opening-grounding"), na epektibong tinitiyak ang ligtas at matatag na operasyon ng kuryente. Bilang maaasahang supplier ng high-voltage switchgear, nagbibigay ang Usune ng komprehensibong pre-sales konsultasyon at serbisyo pagkatapos ng benta upang matiyak ang maayos na operasyon ng mga kagamitan sa iba't ibang mga sitwasyon ng aplikasyon.

Saklaw ng Application

Ang Sf6 Load Breaker Switch ay angkop para sa three-phase AC 10kV, 24kV, 36kV, 50/60Hz power system. Ito ay malawak ginagamit sa mga negosyong pang-industriya at pagmimina, matataas na gusali, mga lugar na tirahan sa lunsod, mga substation, malalaking pamimili mga mall, paliparan, subway, ospital, at iba pang mga sitwasyon sa pamamahagi ng kuryente. Ang mga pangunahing function nito ay ang paglipat ng load kasalukuyang at fault current, kontrolin at protektahan ang mga linya at mga transformer ng pamamahagi, na nagbibigay ng ligtas at matatag na kapangyarihan proteksyon para sa lahat ng sektor ng panlipunang produksyon at buhay.

Mga Kondisyon sa Paggamit

1. Normal na Kundisyon sa Operasyon

- Ambient Temperature: -25℃ hanggang +40℃, angkop para sa karamihan ng mga kondisyon ng klima sa China at iba pang mga rehiyon.
- Altitude: Hindi hihigit sa 2000m, angkop para sa karamihan ng mga lungsod at industriyal na lugar.
- Halumigmig: Araw-araw na average na relative humidity <95%, buwanang average relative humidity <90%; pang-araw-araw na average na singaw presyon ≤2.2kPa, buwanang average na presyon ng singaw ≤1.8kPa, tinitiyak ang matatag na operasyon sa mahalumigmig na kapaligiran.

2. Mga Espesyal na Kundisyon sa Operasyon

Ayon sa pambansang pamantayang GB/T11022-1999 "Mga Karaniwang Kinakailangang Teknikal para sa High Voltage Switchgear at Controlgear Standards", ang switchgear ay dapat gumana sa ilalim ng normal na mga kondisyon ng pagpapatakbo. Kung ang gumagamit ay tumatakbo ang mga kondisyon ay hindi umaayon sa mga normal na kondisyon (tulad ng altitude ng pag-install na higit sa 2000m, temperatura sa paligid paglampas sa normal na mga limitasyon, mataas na kahalumigmigan na nagiging sanhi ng paghalay, atbp.), kinakailangan na kumunsulta sa propesyonal tagagawa Usune nang maaga upang maabot ang isang pinagkasunduan at tiyakin ang ligtas at matatag na operasyon ng kagamitan.

Mga Tampok na Pang-istruktura

1. Pinagsamang Istraktura ng Insulation: Ang itaas at ibabang mga shell ay hinulma ng iniksyon gamit ang epoxy resin, na bumubuo ng isang selyadong, puno ng gas na panloob na lukab. Nagbibigay ito ng mahusay na pagkakabukod at paglaban sa kaagnasan, nang epektibo paghihiwalay ng mga panloob na bahagi mula sa panlabas na kapaligiran at pagtiyak ng matatag na operasyon.

2. Three-Position Operating Mode: Ang karaniwang gumagalaw na contact ay umiikot, unti-unting nakumpleto ang tatlong operating states: "pagsasara," "pagbubukas," at "pagbabatay." Ang mga posisyon ay malinaw na tinukoy, ang paglipat ay maaasahan, at ang maling operasyon ay mabisang napigilan.

3. Dual Operating Mechanisms: May kasamang basic manual spring-loaded operating mechanism, na may opsyonal electric closing/opening function para sa remote control. Nagbibigay-daan ito sa mga user na pumili ayon sa kanilang mga pangangailangan, pagpapabuti ng kahusayan sa pagpapatakbo.

4. Matalinong Pagsubaybay: Ang harap ng kahon ng mekanismo ay nilagyan ng SF6 pressure gauge at isang posisyon tagapagpahiwatig. Sinusubaybayan ng pressure gauge ang mga pagbabago sa presyon ng SF6 sa real time, at direkta ang indicator ng posisyon konektado sa gumagalaw na contact drive shaft, tinitiyak ang ganap na maaasahang indikasyon ng gumagana ang gumagalaw na contact posisyon.

5. Proteksyon sa Kaligtasan: Ang isang pressure relief escape device ay matatagpuan sa likuran ng shell. Kapag may naganap na aksidente sa arc-extinguishing chamber at ang mataas na presyon ay nabuo, ang overpressure gas ay maaaring masira sa paglabas device at ma-discharge nang paatras, na pumipigil sa pasulong na pagbuga at tinitiyak ang kaligtasan ng mga operator.

6. Maaasahang Interlocking: Ang mga maaasahang mekanikal na interlock ay ibinibigay sa pagitan ng load switch at ng grounding switch, at sa pagitan ng grounding switch at ng front door (para sa pamamahagi ng kapangyarihan ng cabinet), mahigpit na pumipigil maling operasyon at higit pang pagpapahusay ng kaligtasan sa pagpapatakbo ng kagamitan.

7. Pagganap ng Pagse-sealing: Gamit ang dedikadong dynamic at static na disenyo ng sealing, matitiyak ang maaasahang sealing. Tinitiyak ng mahigpit na proseso ng pagbubuklod ng Usune ang taunang rate ng pagtagas na mas mababa sa mga pamantayan ng industriya, na pumipigil sa kagamitan pagkabigo dahil sa SF6 gas leakage.

Pangunahing Teknikal na Parameter

Mga Kaso ng Praktikal na Aplikasyon

Case 1: Power Distribution Project sa isang Chinese Urban Residential Area

Ang isang malaking residential area sa silangang Tsina ay binubuo ng 30 matataas na gusali na may higit sa 2000 kabahayan at isang rurok. power demand na 800kW. Sa una, ang mga ordinaryong switch ng pagkarga ay ginamit, na kadalasang nakakaranas ng mga problema tulad ng mahihirap sealing, hindi matatag na operasyon, at tripping, na nakakaapekto sa normal na supply ng kuryente ng mga residente. Nang maglaon, pagkatapos maghambing ng maramihan mga supplier, pinili ng kumpanya ng pamamahala ng ari-arian ang Usune FLN36-12D Sf6 Load Breaker Switch bilang pangunahing kapangyarihan kagamitan sa pagkontrol sa pamamahagi.

Pag-aaral ng Kaso 2: Malaking Proyekto sa Proteksyon ng Power Supply ng Malaking Paliparan Ang isang pangunahing internasyonal na paliparan sa timog Tsina ay mayroon napakataas na mga kinakailangan para sa katatagan at seguridad ng suplay ng kuryente. Ang pagkawala ng kuryente ay hindi pinahihintulutan sa kritikal mga lugar tulad ng terminal building at navigation control room. Pinili ng airport ang Usune FLRN36-12D Sf6 Load Breaker Switch para sa pag-install sa substation, responsable para sa kontrol at proteksyon ng mga linya sa kritikal mga lugar.

Pangako sa Brand

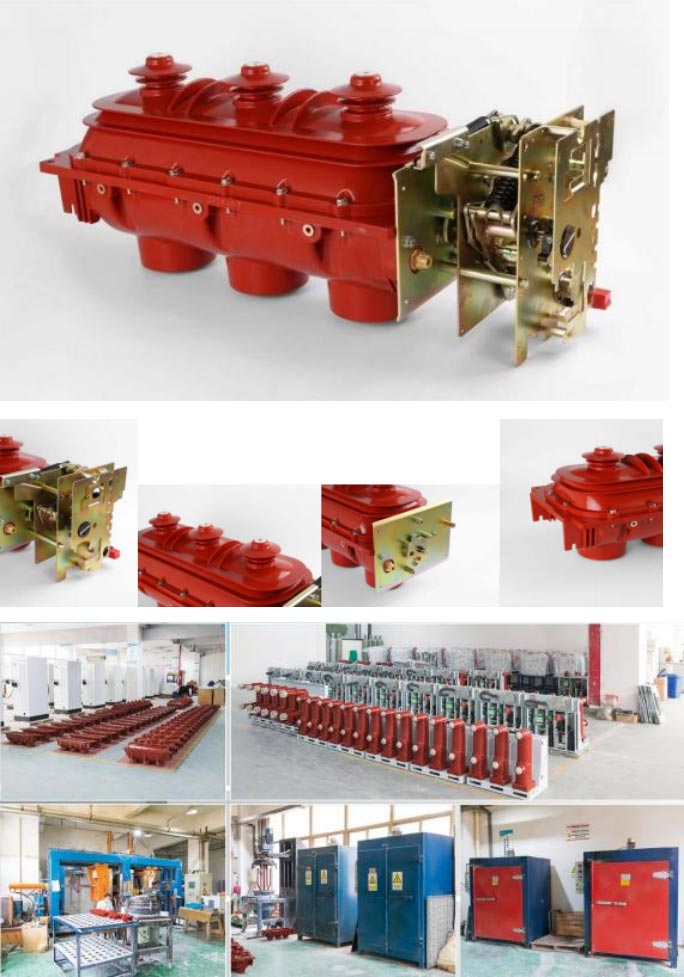

Bilang isang propesyonal na tagagawa ng mataas na boltahe na mga de-koryenteng kagamitan sa China, ang Usune ay nakatuon sa pagbibigay ng pandaigdigan mga user na may mataas na kalidad, maaasahan, at ligtas na mga produkto ng Sf6 Load Breaker Switch. Ipinagmamalaki ng aming pabrika ang advanced na produksyon kagamitan at isang mahigpit na sistema ng pamamahala ng kalidad. Mula sa pagkuha ng hilaw na materyal hanggang sa paghahatid ng produkto, bawat hakbang sumasailalim sa mahigpit na pagsubok upang matiyak ang kalidad ng produkto. Bilang isang mapagkakatiwalaang supplier, hindi lamang kami nagbibigay ng mataas na pagganap mga produkto kundi pati na rin ang komprehensibong konsultasyon bago ang pagbebenta, pag-install sa lugar, pagkomisyon, at pagkatapos ng pagbebenta mga serbisyo sa pagpapanatili, na inaalis ang anumang mga alalahanin na maaaring mayroon ang mga gumagamit sa panahon ng operasyon.
