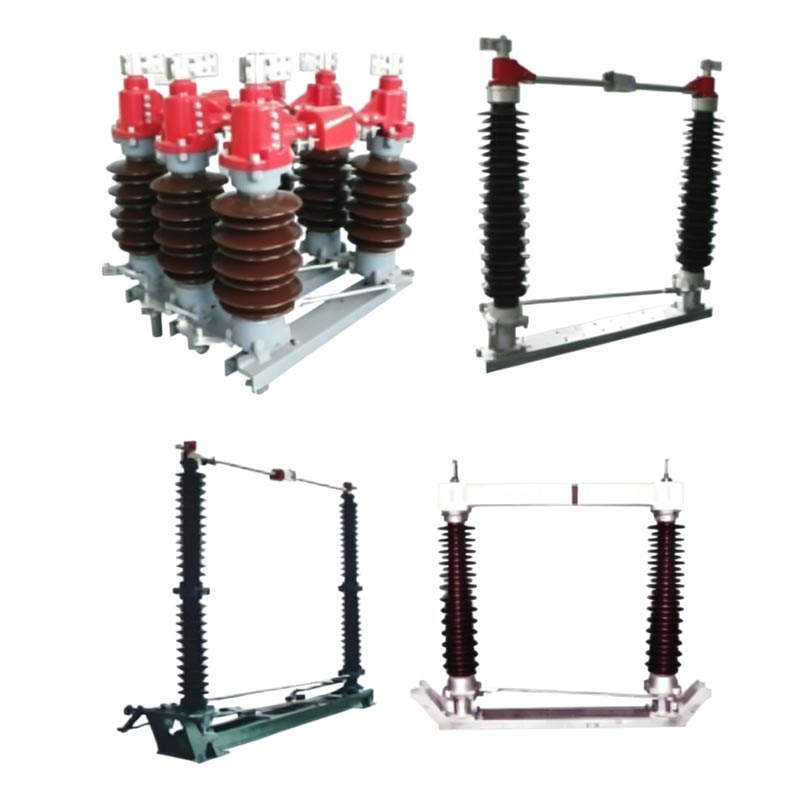

Ang 110kV 1250A 2000A Disconnector Switch ay isang three-phase AC 50Hz outdoor high-voltage electrical appliance na may rated boltahe ng 126kV (110kV antas) at isang rated kasalukuyang ng 1250A/2000A. Ito ay pangunahing ginagamit para sa pagbubukas at pagsasara mga operasyon sa ilalim ng walang-load na mga kondisyon, mapagkakatiwalaang ihiwalay ang mga kagamitan sa pagpapanatili mula sa mga live na linya at bumubuo ng malinaw nakikitang pahinga.
Ang Usune, bilang isang propesyonal na pabrika na dalubhasa sa R&D at pagmamanupaktura ng high-voltage switchgear, ay nag-aalok mga produkto para sa 110kV pangunahing transmission substation, na nakakatugon sa mga kinakailangan para sa ligtas na operasyon ng power grid.
Ang bawat phase ay may dalawang insulated column na sabay-sabay na umiikot nang 90° pahalang upang makamit ang pagbubukas at pagsasara; ang Ang base ay gawa sa hot-dip galvanized steel na may mga selyadong bearings, ginagawa itong corrosion-resistant at matibay.
Ang split-type na pangunahing contact ng 110kV 1250A 2000A Disconnector Switch ay gawa sa silver-plated na tanso, na nagreresulta sa mababang contact resistance, mataas na kasalukuyang carrying capacity, at minimal na overheating sa panahon ng pangmatagalang operasyon.
Ang mga modelo na may mga switch sa saligan ay nilagyan ng maaasahang mga mekanikal na interlock, na mahigpit na sumusunod sa pagkakasunud-sunod ng "bukas pangunahing switch → grounding switch sarado; grounding switch bukas → pangunahing switch sarado," epektibong pumipigil maling operasyon.
Maaaring i-configure gamit ang CS14G o CS17G na mga manu-manong mekanismo, o CJ6B o CJ11 na mga de-koryenteng mekanismo, na sumusuporta sa lokal at remote control.
| Parameter | GW4-126 (1250A) | GW4-126 (2000A) |
| Na-rate na Boltahe | 126kV (110kV klase) | 126kV (110kV klase) |
| Na-rate na Kasalukuyan | 1250A | 2000A |
| Dalas | 50Hz | 50Hz |
| Temperatura ng Operasyon | -40°C ~ +40°C | -40°C ~ +40°C |
| Altitude | ≤ 2000m | ≤ 2000m |
| Mga pamantayan | GB 1985, IEC 62271-102 | GB 1985, IEC 62271-102 |
| Antas ng pagkakabukod | IV grade (opsyonal laban sa polusyon) | IV grade (opsyonal laban sa polusyon) |
| Maikli ang Panahon Makatiis sa Kasalukuyan | 31.5kA/4s | 31.5kA/4s |
| Peak Makatiis sa Kasalukuyang | 80kA | 80kA |
- Ginawa gamit ang mga advanced na kagamitan sa produksyon at mahigpit na mga pamamaraan ng pagsubok upang matiyak ang pagkakapare-pareho ng produkto at
katatagan.
- Ang karaniwang mataas na kalidad na mga materyales at katangi-tanging pagkakayari ay naglalagay ng matibay na pundasyon para sa kalidad ng produkto.
- Ang isang komprehensibong sistema ng pamamahala ng kalidad ay sumasaklaw sa buong proseso ng produksyon mula sa hilaw na materyal na warehousing hanggang
tapos na paghahatid ng produkto.
- Ang mga karaniwang modelo ay maaaring gumana nang matatag sa hanay ng temperatura na -40℃ hanggang +40℃, na angkop para sa karamihan ng mga rehiyon.
- Ang uri na lumalaban sa polusyon (GW4-126W) ay nagtatampok ng pinahusay na pagkakabukod, na ginagawa itong mainam para sa mga lugar na lubhang maruming
gaya ng mga baybaying rehiyon, industriyal na lugar, o mga lugar na may mataas na alikabok, salt spray, o kemikal na kaagnasan.
- Maaari itong makatiis sa masasamang kondisyon ng panahon tulad ng malakas na hangin, malakas na ulan, at blizzard.
- Ang isang malinaw na mekanikal na interlocking na mekanismo ay epektibong pumipigil sa maling operasyon, na tinitiyak ang kaligtasan ng mga tauhan at
kagamitan.
- Ang 110kV 1250A 2000A Disconnector Switch ay may isang compact na istraktura, na nangangailangan ng maliit na espasyo sa pag-install, na ginagawa itong
madaling i-install, ayusin, at mapanatili.
- Ang mga nakikitang breakpoint ay nagbibigay ng intuitive na kasiguruhan sa kaligtasan para sa mga pagpapatakbo ng pagpapanatili.
1. Pag-aaral ng Kaso: 110kV Wind Farm Substation sa Southeast Coastal Area
2. Background ng Proyekto: Isang 110kV wind farm na matatagpuan sa timog-silangang baybayin ng China, isang lugar na may mataas na asin spray concentrations, mataas na kahalumigmigan, at matinding polusyon.
3. Inilapat na Produkto: Usune GW4-126W 2000A Anti-Pollution Disconnect Switch (12 set)
4. Mga Resulta ng Pagpapatupad:
- Matagumpay na pinaandar sa loob ng 5 taon nang walang anumang pagkabigo, na umaangkop sa malupit na kapaligiran sa pag-spray ng asin sa baybayin.
- Ang anti-pollution composite insulator ay nagpapanatili ng mahusay na insulation performance, na walang creepage discharge o
flashover ng polusyon.
- Nanatiling maliwanag ang mga contact na may silver-plated, na may matatag na resistensya sa pakikipag-ugnay, at walang naganap na overheating sa ilalim
pangmatagalang 1800A operating kasalukuyang.
5. Feedback ng Project Manager: "Ang Usune disconnect switch ay nagpakita ng mahusay na pagganap laban sa polusyon, ganap na nakakatugon sa mahigpit na mga kinakailangan sa kapaligiran ng mga coastal wind farm."
| item | Yunit | Mga Parameter | |||||
| Na-rate na Boltahe | kV | 40.5 | 72.5 | 126 | 145 | ||
| Na-rate na antas ng pagkakabukod | 1min power frequency makatiis ng boltahe (epektibong halaga) | Sa lupa | kV | 95 | 160 | 230 | 275 |
| Bali | kV | 118 | 200 | 230+70 | 275+85 | ||
| Ang na-rate na salpok ng kidlat ay lumalaban sa kasalukuyang (tugatog) | Sa lupa | kV | 185 | 350 | 550 | 650 | |
| Bali | kV | 215 | 410 | 550+110 | 650+120 | ||
| Na-rate na Dalas | Hz | 50/60 | |||||
| Na-rate na Kasalukuyan | A | 630~4000 | 630~4000 | 630~4000 | 630~4000 | ||
| Na-rate na panandaliang makatiis sa kasalukuyang | kA | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | 20, 31.5, 40, 50 | ||
| Rated peak makatiis sa kasalukuyang | kA | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | 50, 80, 100, 125 | ||
| Na-rate na tagal ng short circuit | kutsilyo/espada | s | 4/4 | 4/4 | 3/3 | 3/3 | |
| Na-rate na mekanikal na terminal load | Pahalang at patayo | N | 1250 | 1250 | 1250 | 1250 | |
| Pahalang | N | 750 | 750 | 750 | 750 | ||
| Puwersang patayo | N | 1000 | 1000 | 1000 | 1000 | ||
| Distansiya ng creepage | mm | 1013/1256 | 1813/2248 | 3150/3906 | 3652/4495 | ||
| Buhay na mekanikal | Mga oras | 5000 | 5000 | 1000 | 5000 | ||
| Motor actuator | Modelo | CJ | CJ | CJ | CJ | ||
| Boltahe ng motor | V | AC380, AC220, DC220, DC110 | |||||
| Loop ng kontrol ng boltahe | V | AC380, AC220, DC220, DC110 | |||||
| Mga puntos, oras ng pagsasara | s | 7±1 | |||||
| Taong actuator | Modelo | CS14 CS17 | |||||
| Electromagnetic lock boltahe | V | AC220, DC220, DC110 | |||||
• Mga Insulator: Walang mga bitak, pinsala, o dumi.
• Mga Contact: Malinis, may pilak na ibabaw na buo.
• Mga fastener: Lahat ng bolts ay humigpit.
• Mekanismo: Makinis na pag-ikot; mag-lubricate ng mga gumagalaw na bahagi.
• Insulator verticality: I-adjust gamit ang shims (max 3mm bawat lokasyon).
• Three-phase synchronization: Ayusin ang crank-arm at linkage rods.
• Presyon sa pakikipag-ugnay: Tiyakin ang wastong pagpasok at presyon.
• Gumagana lamang sa ilalim ng WALANG LOAD; kumpirmahin na bukas ang circuit breaker.
• Manu-manong pagpapatakbo: Gamitin ang operating handle; maiwasan ang labis na puwersa.
• Motorized na operasyon: Gumamit ng lokal/remote control; posisyon ng monitor.
• Interlock: Huwag pilitin ang operasyon kung magka-interlock.
• Panaka-nakang overhaul: Bawat 1–2 taon.
• Malinis na mga insulator at contact; maglagay ng pang-industriyang vaseline.
• Lubricate ang mga bearings at transmission parts.
• Suriin kung may mga maluwag na bolts, pagod na mga contact, at pagkasira ng insulator.
• Pagkatapos ng short-circuit: Siyasatin kaagad.
• Hindi maaaring gumana: Suriin ang interlock, jammed linkage, o motor fault.
• Mga asynchronous na phase: Ayusin ang mga cross-linkage rod.
• Pag-overheat ng contact: Linisin at higpitan muli; suriin ang silver plating.
A: Ang pangunahing pagkakaiba ay ang rate ng kasalukuyang kapasidad ng pagdadala. Ang 1250A ay angkop para sa medium-load na 110kV mga substation, habang ang 2000A ay angkop para sa high-current na pangunahing transpormer na papasok at papalabas na mga circuit. Ang ang istraktura, klase ng pagkakabukod, at mga sukat ng pag-install ay karaniwang pareho.
A: Oo. Available ang mga produktong anti-pollution (W-type), na may creepage distance na 31.5mm/kV. Ginagamit nila anti-pollution porcelain insulators o composite insulators, at lumalaban sa salt spray at dust corrosion.
A: Maaari kaming magbigay ng mga solusyon sa pagpili, mga guhit sa pag-install, gabay sa pagkomisyon sa lugar, at libreng pagkukumpuni mga serbisyo sa panahon ng warranty. Ang mga karaniwang modelo ay mabilis na inihahatid upang matugunan ang mga kinakailangan sa oras ng kapangyarihan mga proyekto ng grid.
