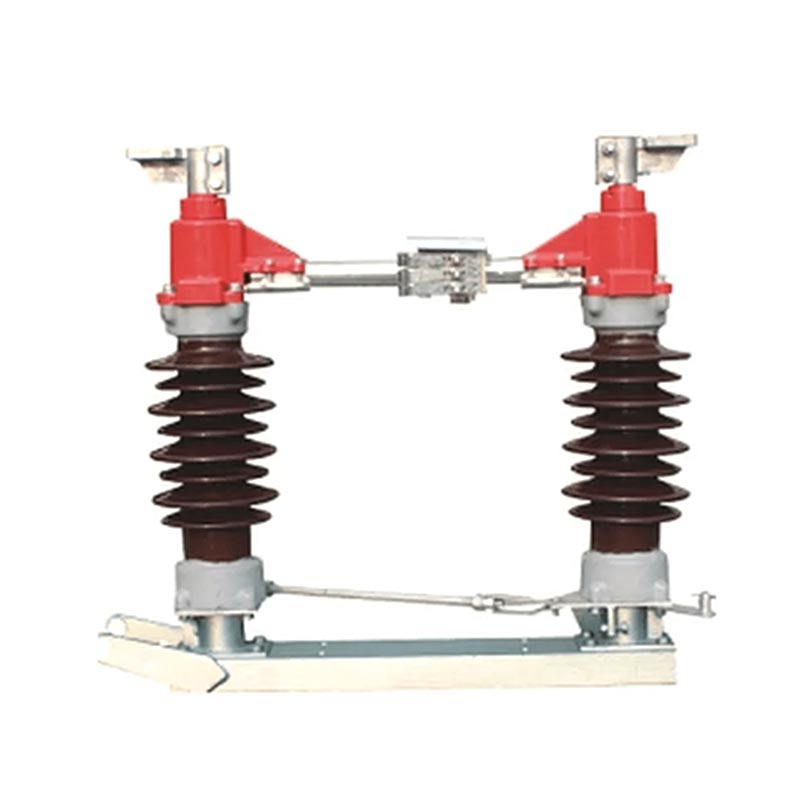

Ang Isolation Switch Outdoor Manual Motorized ay isang pangunahing produkto ng Usune, partikular na idinisenyo para sa panlabas na AC mga circuit na may rate na dalas ng 50Hz at isang rated boltahe ng 35kV~170kV. Ito ay isang mahalagang piraso ng kagamitan para sa tinitiyak ang ligtas at matatag na operasyon ng mga sistema ng kuryente at maaari ding magsilbi bilang pangunahing yunit para sa seryeng ito ng mga produktong derivative. Ang mga produkto ay ginawa sa mahigpit na alinsunod sa IEC 62271-102 "High-voltage AC disconnect switch at grounding switch" at IEC 60694 "Mga pangkalahatang teknikal na kondisyon para sa high-voltage switchgear at controlgear," tinitiyak ang propesyonal na kadalubhasaan at pagiging maaasahan ng produkto.
Nagtatampok ng horizontal rotary switching structure, ipinagmamalaki ng switch na ito ang mataas na antas ng insulation, malakas na polusyon paglaban, matatag na pagganap ng makina, at maginhawang pag-install at pagpapanatili. Sinusuportahan nito ang parehong manual at electric operation at maaaring i-configure gamit ang grounding switch kung kinakailangan. Ito ay madaling ibagay sa malupit na panlabas mga kapaligiran tulad ng mataas na altitude, mababang temperatura, at mabigat na polusyon. Bilang isang maaasahang supplier, mahigpit ang Usune sumusunod sa mga internasyonal na pamantayan at mahigpit na kinokontrol ang kalidad ng produkto upang mabigyan ang mga customer ng mataas na kalidad, ligtas, at matibay na disconnect switch.
Ang Outdoor Manual Motorized Isolation Switch ay malawakang ginagamit sa panlabas na power transmission at distribution system sa power grids, industriyal at mining enterprise, urban construction, at bagong energy power generation. Ito ay angkop para sa mga application na nangangailangan ng madalas na paghihiwalay ng kuryente at pagpapanatili ng kaligtasan, at partikular na angkop para sa malupit na panlabas na kapaligiran, na epektibong tinitiyak ang pagpapatuloy at kaligtasan ng suplay ng kuryente.
Ipinagmamalaki ng produkto ang mahusay na teknikal na pagganap at sumasaklaw sa iba't ibang mga pagtutukoy. Ang mga pangunahing parameter nito ay
gaya ng sumusunod:
- Na-rate na Boltahe: 35kV~170kV
- Rated Kasalukuyang: 630A~2500A
- Na-rate na Maikling Oras na Makatiis sa Kasalukuyang: 20kA/s~50kA/s
- Rated Peak Withstand Current: 50kA~125kA
- Pangunahing Circuit Resistance: ≤125μΩ (nag-iiba depende sa modelo)
- Isang Minutong Dalas ng Power Makatiis sa Boltahe: 80kV~200kV
- Lightning Impulse Withstand Voltage: 115kV~860kV (nag-iiba-iba depende sa modelo at grounding switch)
- Operating Mechanism: Manual (CS11, CS17D, CS14G series) o Electric (CJ2 type)

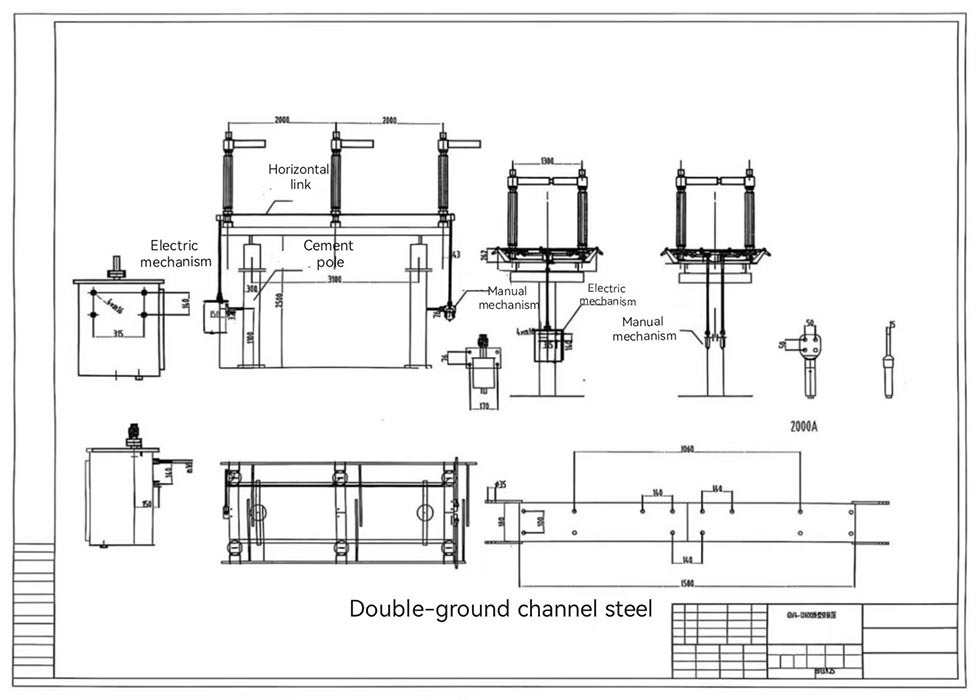

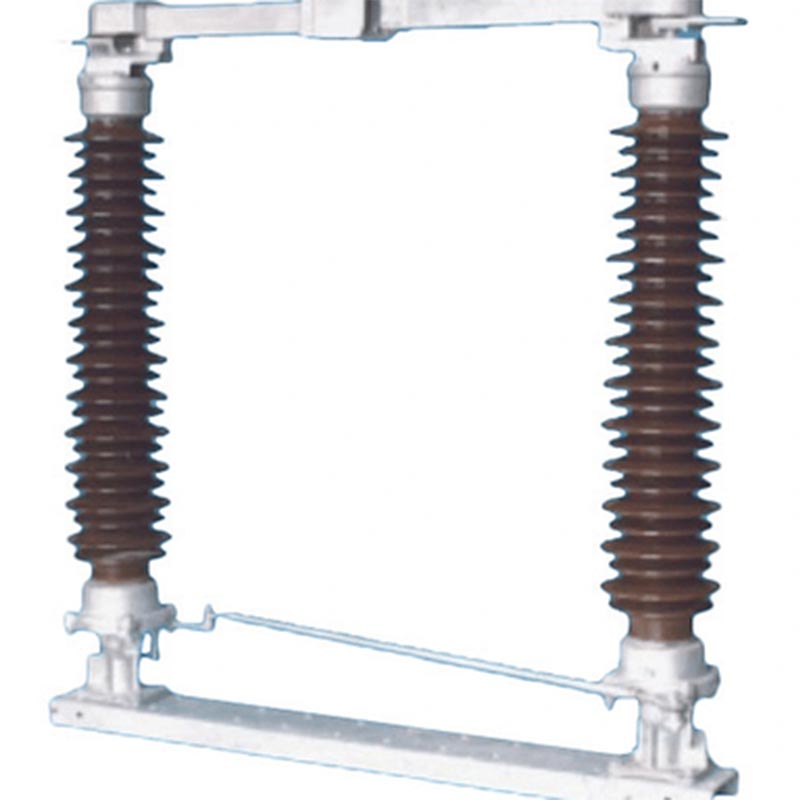

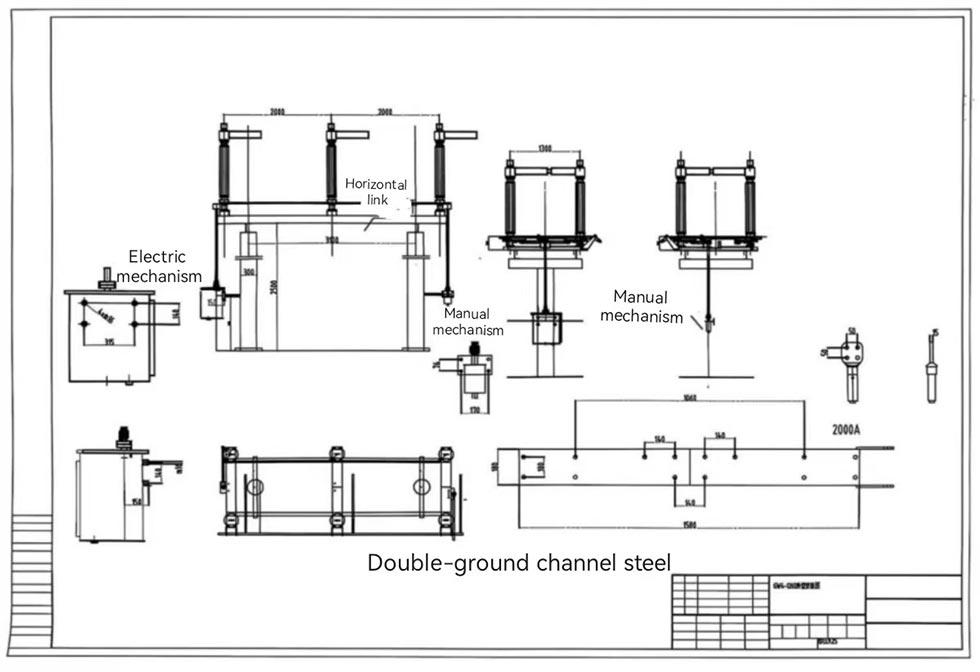

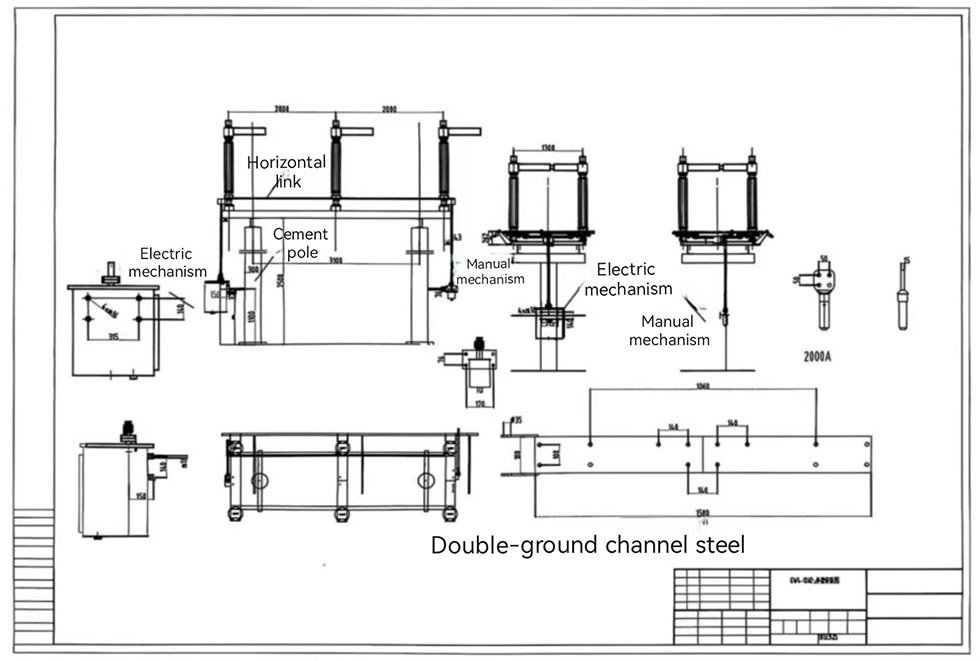

Ang Isolation Switch Outdoor Manual Motorized ay gumagamit ng double-post handshake structure. Ang bawat yugto ay binubuo ng isang base, mga post insulator, papalabas na terminal, at mga contact. Ang dalawang post insulators ay naka-mount parallel sa bawat isa sa may mga upuan sa magkabilang dulo ng base at patayo sa base. Ang pangunahing bahagi ng conductive ay umiikot nang humigit-kumulang 90° kasama ang mga post insulator. Nagtatampok ang gitnang contact ng self-cleaning rotating structure, na nag-aalis ng alikabok at dumi mula sa contact sa panahon ng pagbubukas at pagsasara, na tinitiyak ang maaasahang contact. Ang mga umiikot na bahagi ay nagpapatibay ng isang selyadong, disenyong walang maintenance, at ang mga bahagi ng transmission ay gumagamit ng mga hindi kinakalawang na asero na pin at molibdenum disulfide-containing nylon bushings, na lumalaban sa kaagnasan at walang kalawang.
Gumagamit ang mga contact finger ng bagong uri ng high-strength, high-conductivity, at high-elasticity na materyal. Umaasa sila sa kanilang sariling pagkalastiko upang i-clamp ang mga contact, pag-iwas sa pagkabigo ng contact na dulot ng spring corrosion at heat annealing. Ang istrukturang bahagi ng conductive na ito ay nakakuha ng isang pambansang patent ng modelo ng utility.
Naaangkop sa mga altitude ≤2000m, ambient temperature -40℃ hanggang +40℃, bilis ng hangin ≤34m/s, at seismic intensity ≤8 digri. Ang distansya ng creepage ay nakakatugon sa mga kinakailangan ng Class III o IV ng GB/T5582. Malakas na panlaban sa polusyon at icing (kapal ng yelo ≤10mm).
Sinusuportahan ang parehong manual at electric na operasyon, maaaring piliin kung kinakailangan. Ang manu-manong mekanismo ay madaling patakbuhin, habang ang de-kuryenteng mekanismo (uri ng CJ2) ay pinapatakbo ng AC motor sa pamamagitan ng reduction gear, na nag-aalok ng mataas na kahusayan at pagganap ng pagtitipid sa paggawa.
Kapag nilagyan ng grounding switch, ang pangunahing conductive circuit at ang grounding switch ay mapagkakatiwalaan interlocked, tinitiyak na ang grounding switch ay hindi maaaring magsara kapag ang pangunahing circuit ay sarado, at vice versa, pag-iwas sa aksidenteng operasyon.
Ang phase-to-phase at vertical connecting rods ay gumagamit ng clamping structure, na inaalis ang pangangailangan para sa mga pin at hinang, na nagreresulta sa mataas na kahusayan sa pag-install. Ang mga umiikot na bahagi ay walang maintenance, pinapasimple ang gawain inspeksyon at pagpapanatili, pagbabawas ng pangmatagalang gastos sa pagpapatakbo.

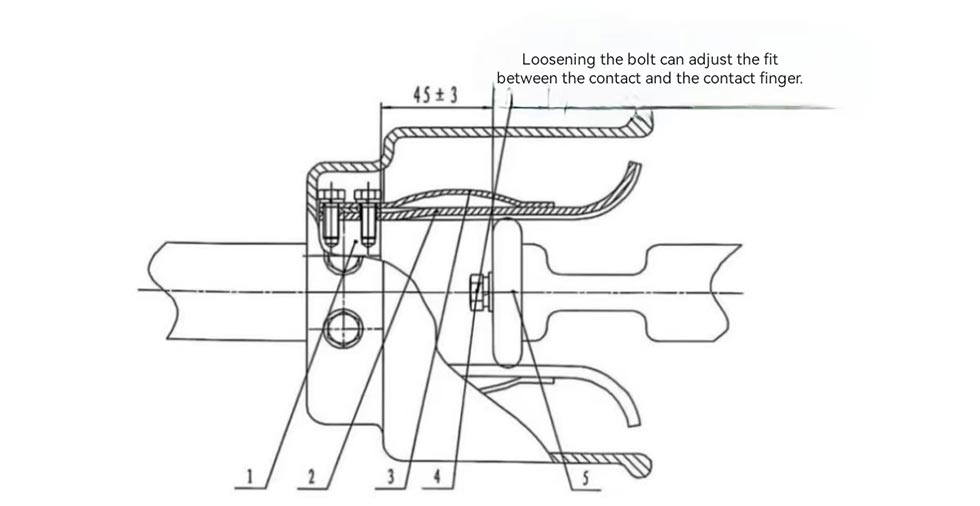

1. Finger touch base
2. hawakan ng daliri
3. Magnetic lock plate
4. Bolt
5. Makipag-ugnayan
Figure 2 Schematic Diagram ng Dominant Electrical Contact Points

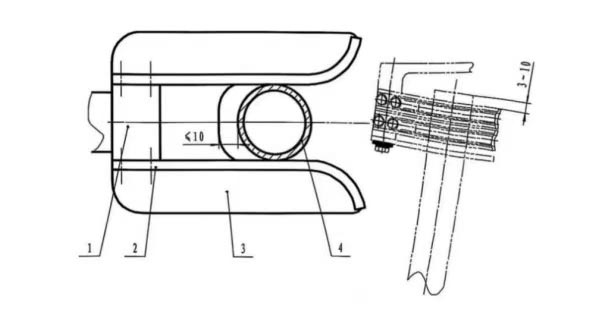

1. Ground knife static contact head
2. Makipag-ugnayan sa daliri
3. Positioning plate
4. Ground knife tube
Figure 3 Schematic diagram ng posisyon ng grounding tube at ang positioning plate

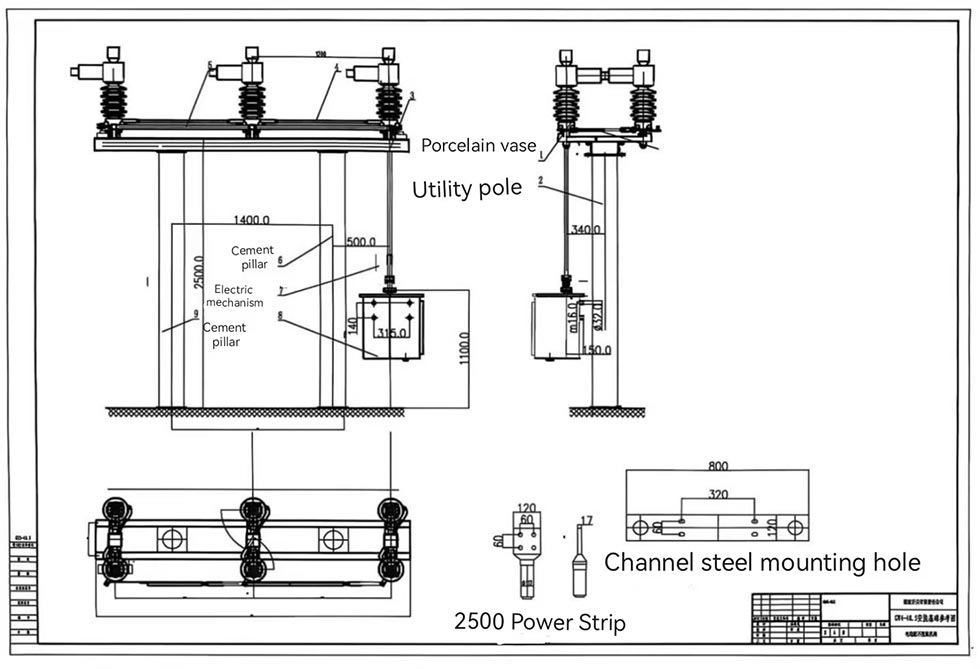

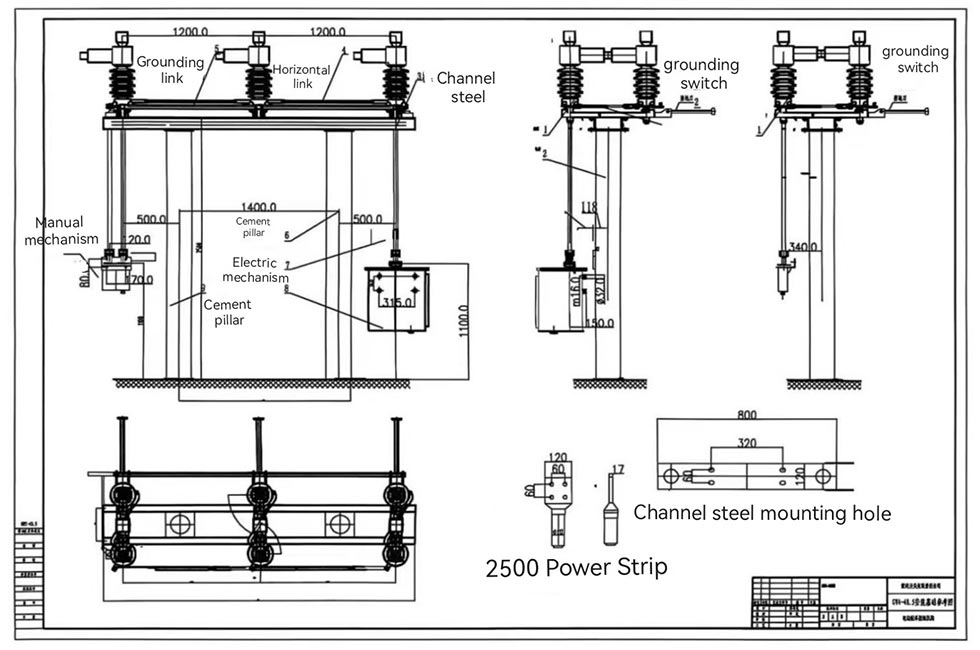

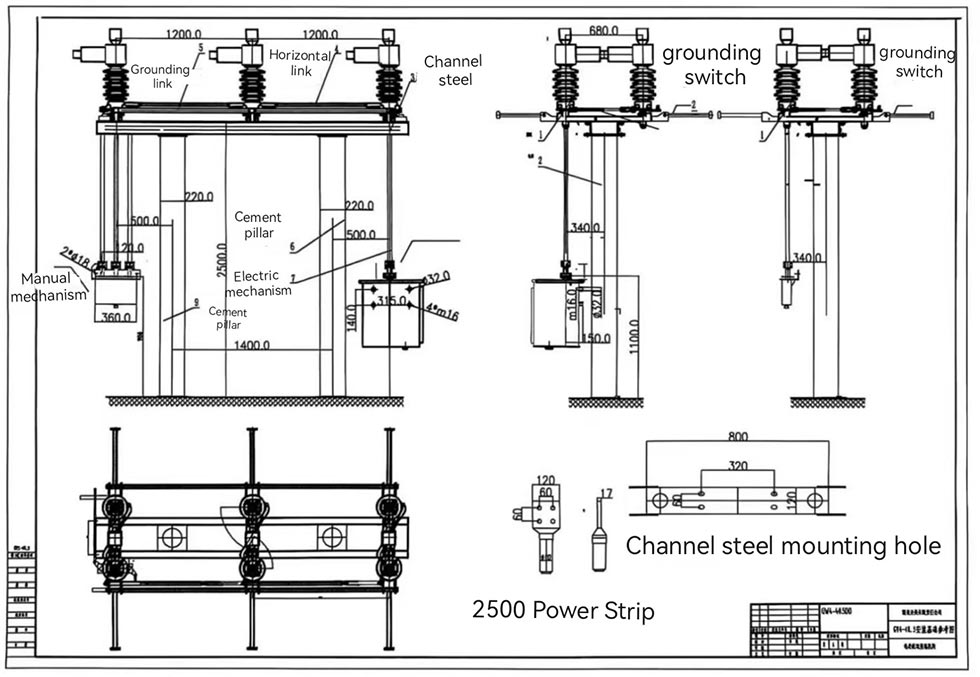

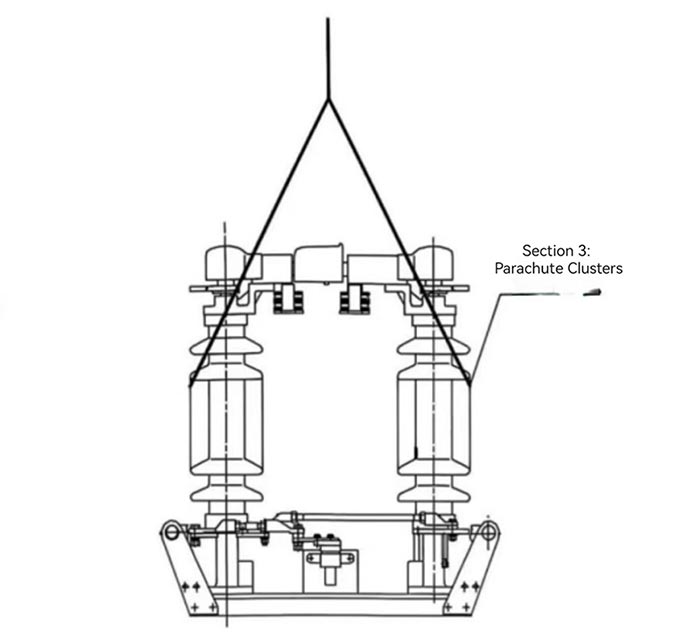

Larawan 4 Hoisting Diagram
Pag-aaral ng Kaso: High-Altitude Power Grid Project sa Kanlurang China
Isang kumpanya ng power grid sa kanlurang Tsina ay nagsasagawa ng 110kV transmission line upgrade project. Matatagpuan sa isang altitude na 1800m, ang proyekto ay nakakaranas ng average na taunang temperatura na -15 ℃ hanggang 25 ℃, madalas na malakas na hangin, at malakas na ulan ng niyebe sa taglamig. Pinili ng proyekto ang Usune GW4(A)-126(D)(W)/1250 disconnecting switch (nilagyan ng CJ2 electric operating mechanism at grounding switch). Sa nakalipas na tatlong taon, ang produkto ay nagpakita mahusay na kakayahang umangkop sa kapaligiran, na walang pinsala sa insulator o overheating ng contact. Pagbubukas at pagsasara maayos ang mga operasyon, at maaari pa rin itong gumana nang normal kahit na may 8mm na akumulasyon ng yelo sa taglamig, na tinitiyak matatag na operasyon ng power grid. Bilang tagagawa, nagbigay si Usune ng on-site na gabay sa pag-install at regular mga serbisyo sa pagpapanatili para sa proyekto, na nakakakuha ng mataas na papuri mula sa kliyente.
A1: Ang pangunahing dahilan para sa tumaas na manual operating torque ay ang lubricating oil sa mga umiikot na bahagi ng ang sistema ng paghahatid ay natuyo, naging marumi, o ang mga pin ng baras ay kinakalawang, na humahantong sa pagtaas ng paghahatid paglaban. Solusyon: Una, ihinto ang operasyon. Pagkatapos kumpirmahin ang isolating switch ay nasa bukas na posisyon at ang ang mataas na boltahe na linya ay pinagbabatayan, kalasin ang mga umiikot na bahagi, linisin ang naipon na dumi at kalawang, at lagyan ng naaangkop na dami ng pampadulas. Kung magpapatuloy ang problema, makipag-ugnayan sa pangkat ng serbisyo pagkatapos ng benta ng Usune para sa propesyonal na pag-aayos. Ang pabrika ng Usune ay may mga propesyonal na tauhan sa pagkumpuni at mga ekstrang bahagi upang magbigay ng napapanahong suporta.
A2: Maaari itong gamitin sa mga lugar na may banayad hanggang katamtamang kemikal na kaagnasan. Mga pangunahing pag-iingat: 1. Ipaalam sa supplier ang antas ng kaagnasan ng kapaligiran kapag nag-order. Iko-customize ng Usune ang anti-corrosion treatment (tulad ng hot-dip galvanizing ng reinforced steel components at pagpili ng mga espesyal na anti-corrosion insulators); 2. Regular na linisin ang ibabaw ng mga insulator at conductive na bahagi upang alisin ang mga kinakaing unti-unti na sangkap; 3. Paikliin ang nakagawiang inspeksyon cycle, tumutuon sa pagsuri sa contact surface at kondisyon ng insulator, at palitan kaagad ang mga nasirang bahagi. Para sa mga lugar na may matinding kemikal na kaagnasan, kumunsulta sa Usune technical department para sa mga customized na solusyon.
Bawat Usune Isolation Switch Outdoor Manual Motorized ay nilagyan ng kumpletong mga accessory sa pag-install at ang mekanismo ng pagpapatakbo na iniutos ng customer, kasama ang isang sertipiko ng produkto, manu-manong pag-install at pagpapatakbo, at listahan ng mga accessories. Bilang isang supplier na nakaugat sa China, ang Usune ay may komprehensibong produksyon at after-sales system: ang pabrika ay may mahigpit na proseso ng inspeksyon ng kalidad upang matiyak na ang bawat produkto ay kwalipikado bago umalis sa pabrika; ang pangkat ng serbisyo pagkatapos ng benta ay nagbibigay ng on-site na gabay sa pag-install, pag-debug, pagpapanatili, at iba pa serbisyo, pagtugon sa mga pangangailangan ng customer 24 na oras sa isang araw, at nakatuon sa pagbibigay ng mga de-kalidad na produkto at matulungin na serbisyo sa mga customer sa loob at labas ng bansa, pagbuo ng pangmatagalan at matatag na relasyon sa kooperatiba.
